Rear Seat Head Restraint Motor (86.75.41)

Removal



1 . Remove the rear outer seat backrest.

For additional information, refer to Rear Outer Seat Backrest (76.70.76)

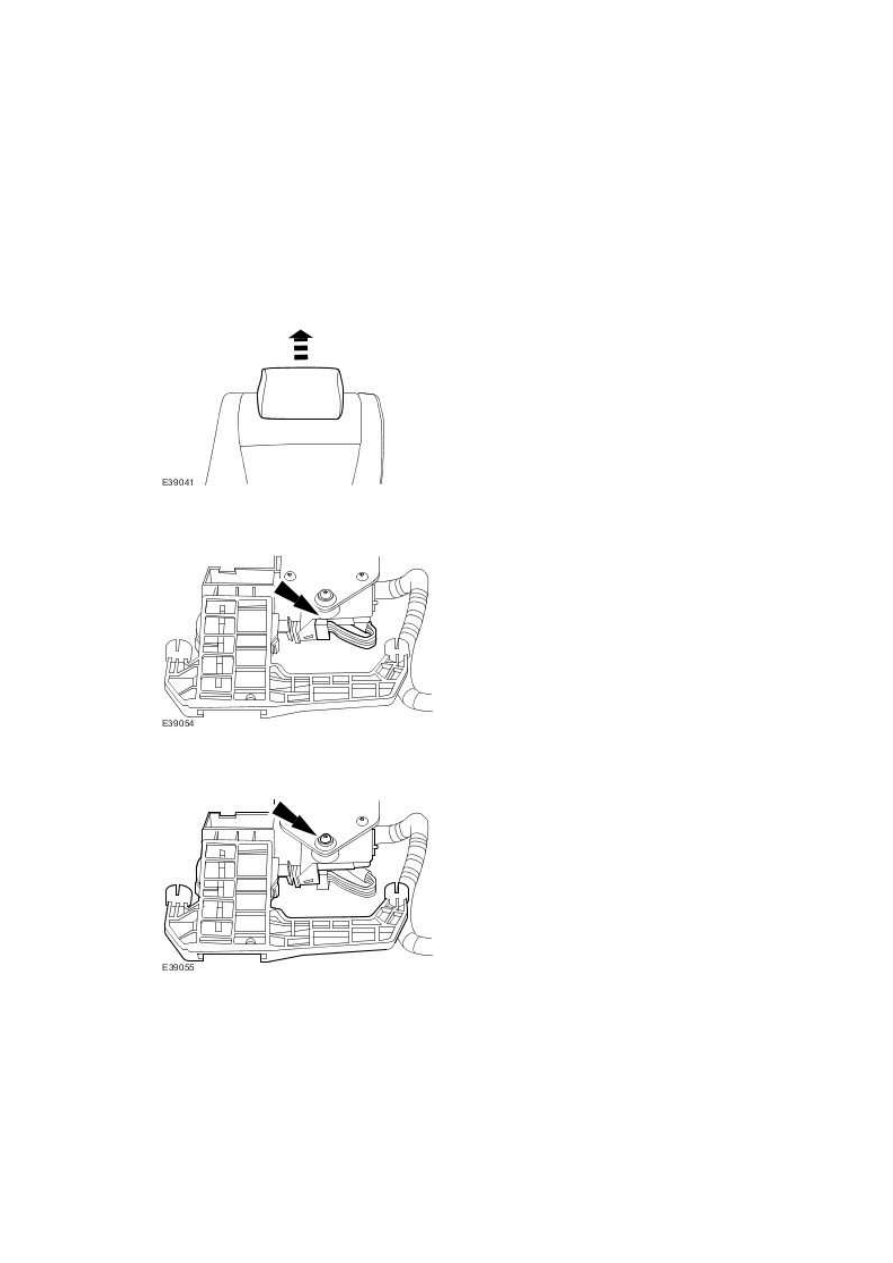

2 . Detach the rear seat head restraint.







3 . Disconnect the rear seat head restraint motor electrical connector.







4 . Remove the rear seat head restraint motor.






Installation



1 . To install, reverse the removal procedure.







www.

Rear Seat Lumbar Motor (86.75.43)

Removal



1 . Remove the rear outer seat backrest.

For additional information, refer to Rear Outer Seat Backrest (76.70.76)

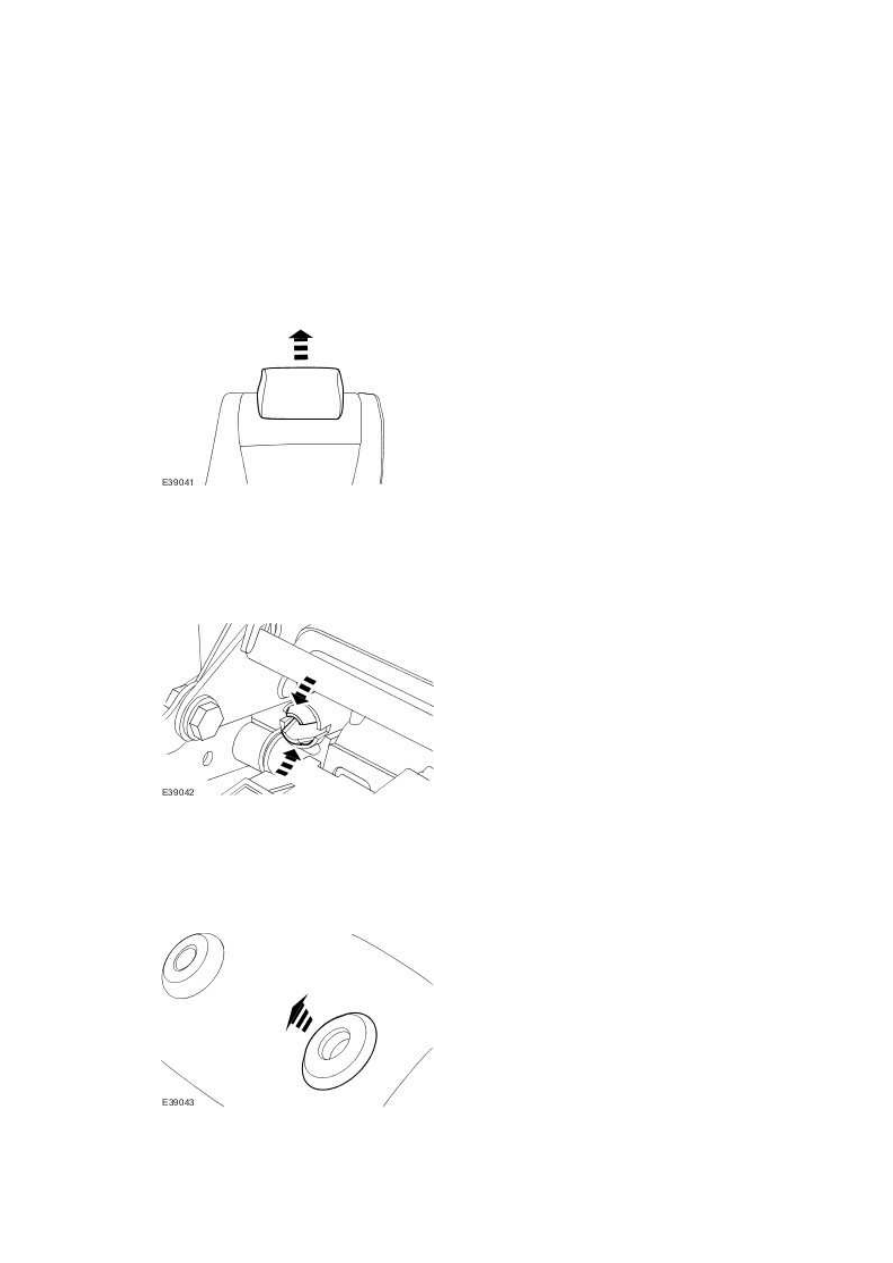

2 . Remove the rear seat head restraint.







3 . NOTE:



Right-hand shown, left-hand similar.


Detach the rear seat head restraint retaining post.







4 . NOTE:



Right-hand shown, left-hand similar.


Remove the rear seat head restraint retaining post.

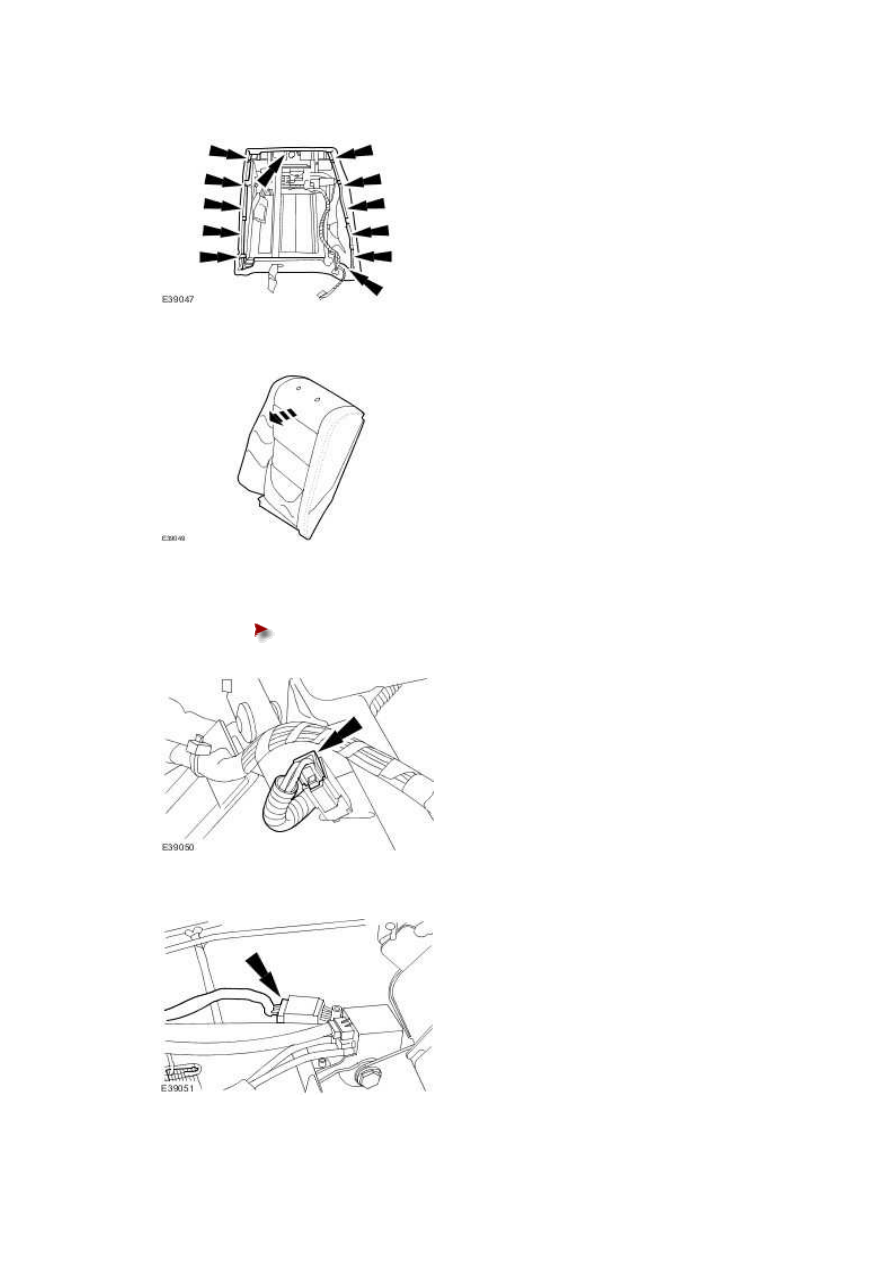

5 . Detach the rear outer seat backrest cover.







6 . Detach the rear outer seat backrest cover and cushion.







7
.

Remove the rear outer seat backrest cover and cushion.





Disconnect the rear outer seat backrest heater pad electrical
connector.









8 . Disconnect the rear seat lumbar motor electrical connector.
