Jaguar XJ (X350). Manual - part 1464

Front Seat Cushion Cover - VIN Range:
H18680->H99999 (76.70.33)

Removal

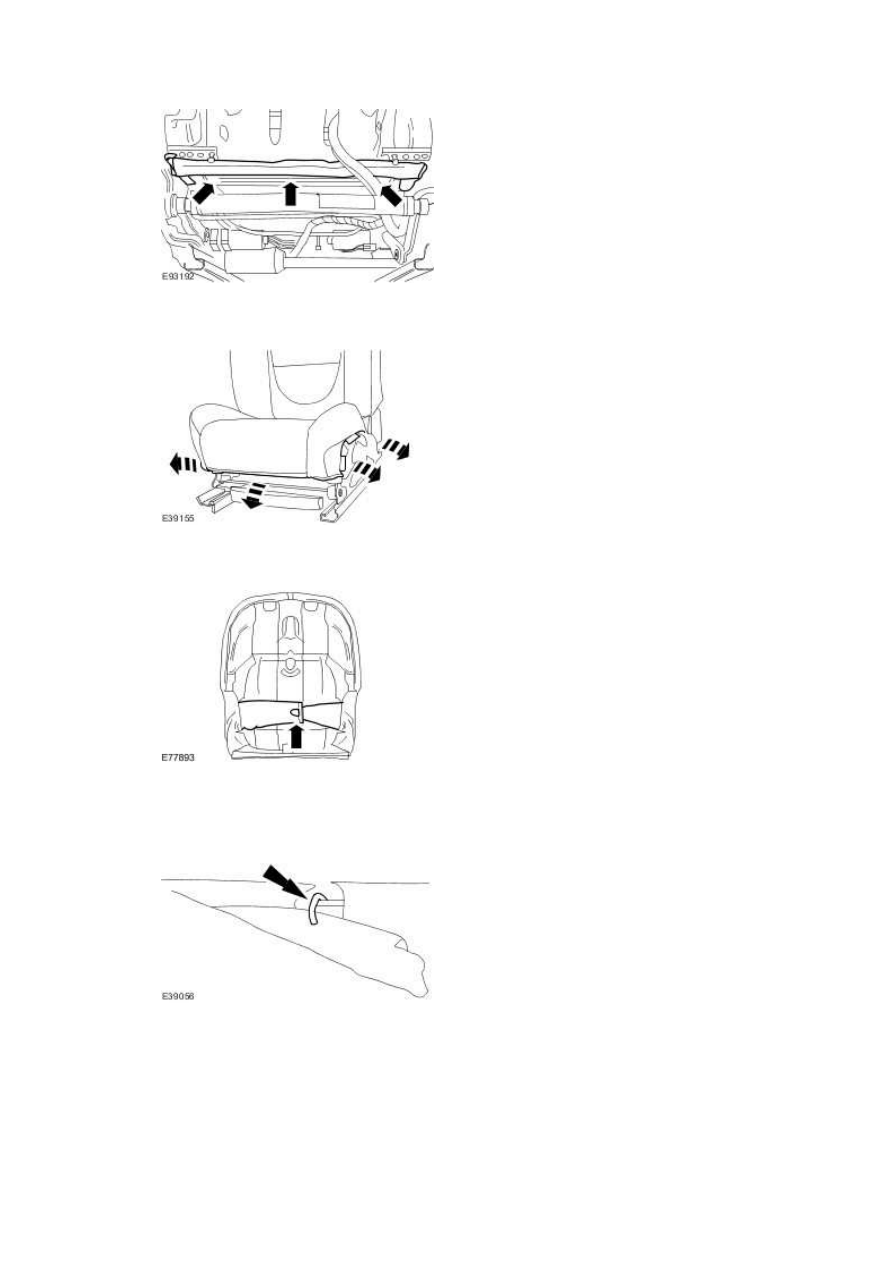

1 . Remove the front seat.

For additional information, refer to Front Seat (76.70.01)





2 . Detach and reposition the front seat control switch and trim panel assembly.





Remove the 2 retaining screws.









3 . Detach the front seat backrest lower rear cover.







4 . Detach the front seat backrest cover velcro strap.







5 . Detach the front seat cushion cover.







6 . Remove the front seat cushion cover and front seat cushion.







7 . Release the front seat cushion cover tension strap.







8 . Remove and discard the front seat cushion cover hog rings.

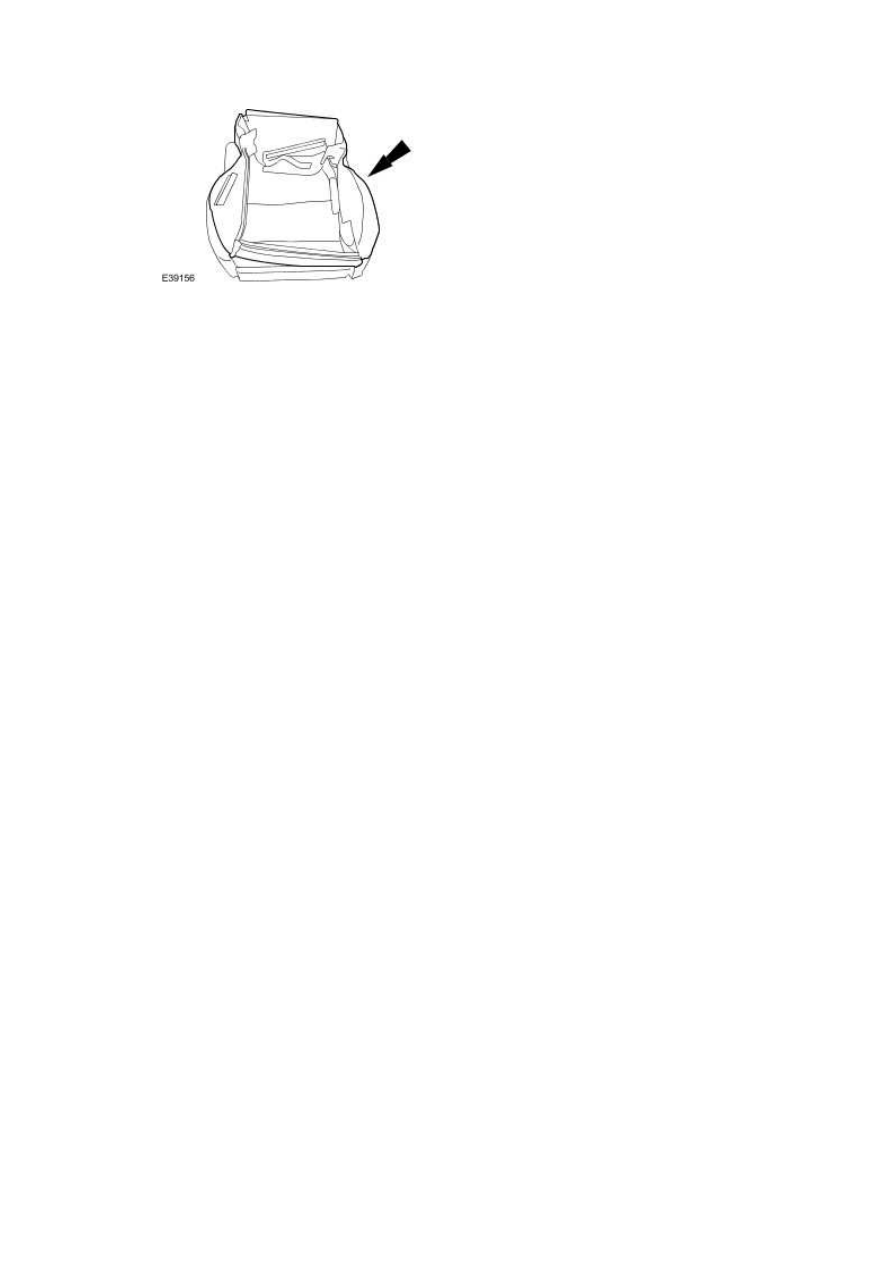

9 . Remove the front seat cushion cover.

www.






Installation



1 . NOTE:



Install new front seat cushion cover hog rings.


To install, reverse the removal procedure.







Front Seat Cushion Heater and Blower
Assembly

Removal

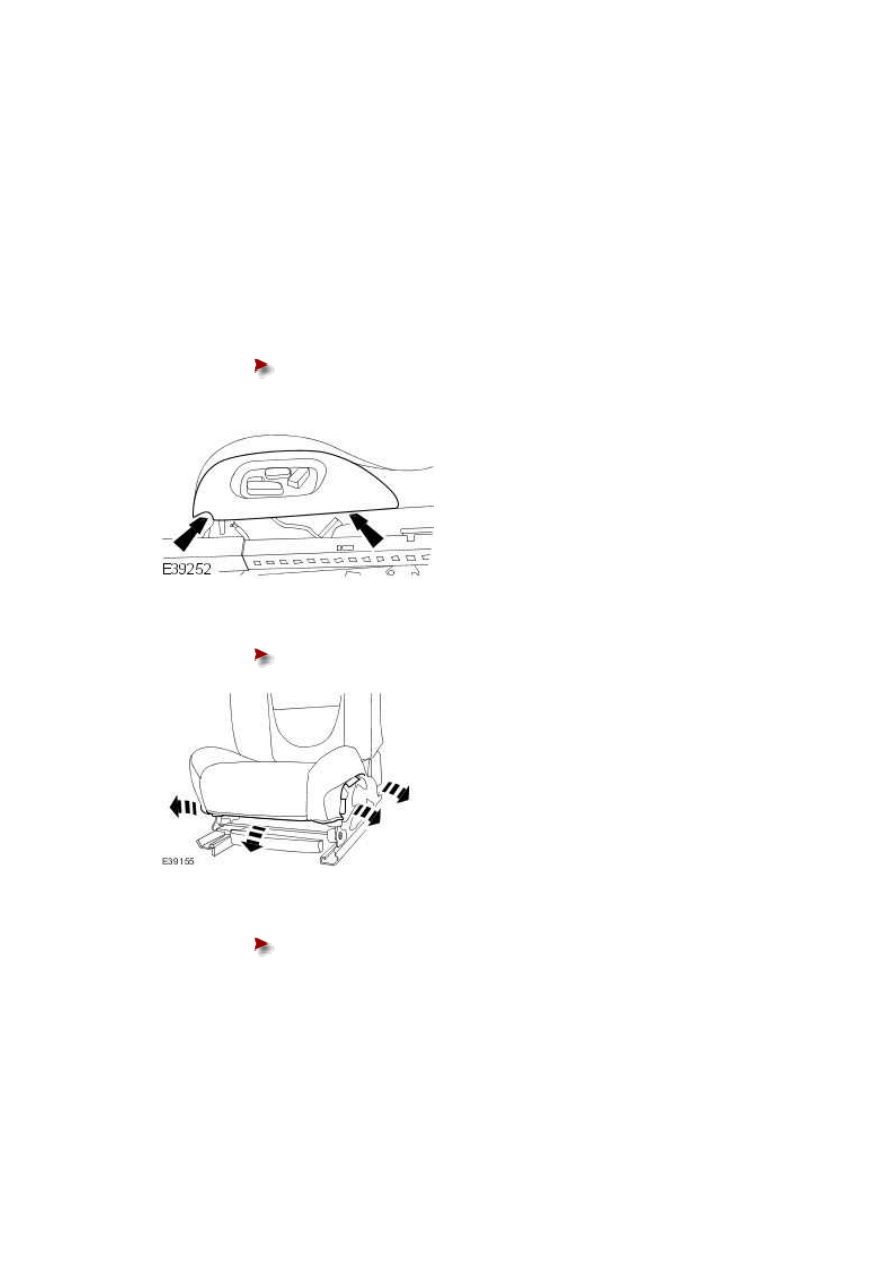

1 . Remove the front seat.

For additional information, refer to Front Seat (76.70.01)

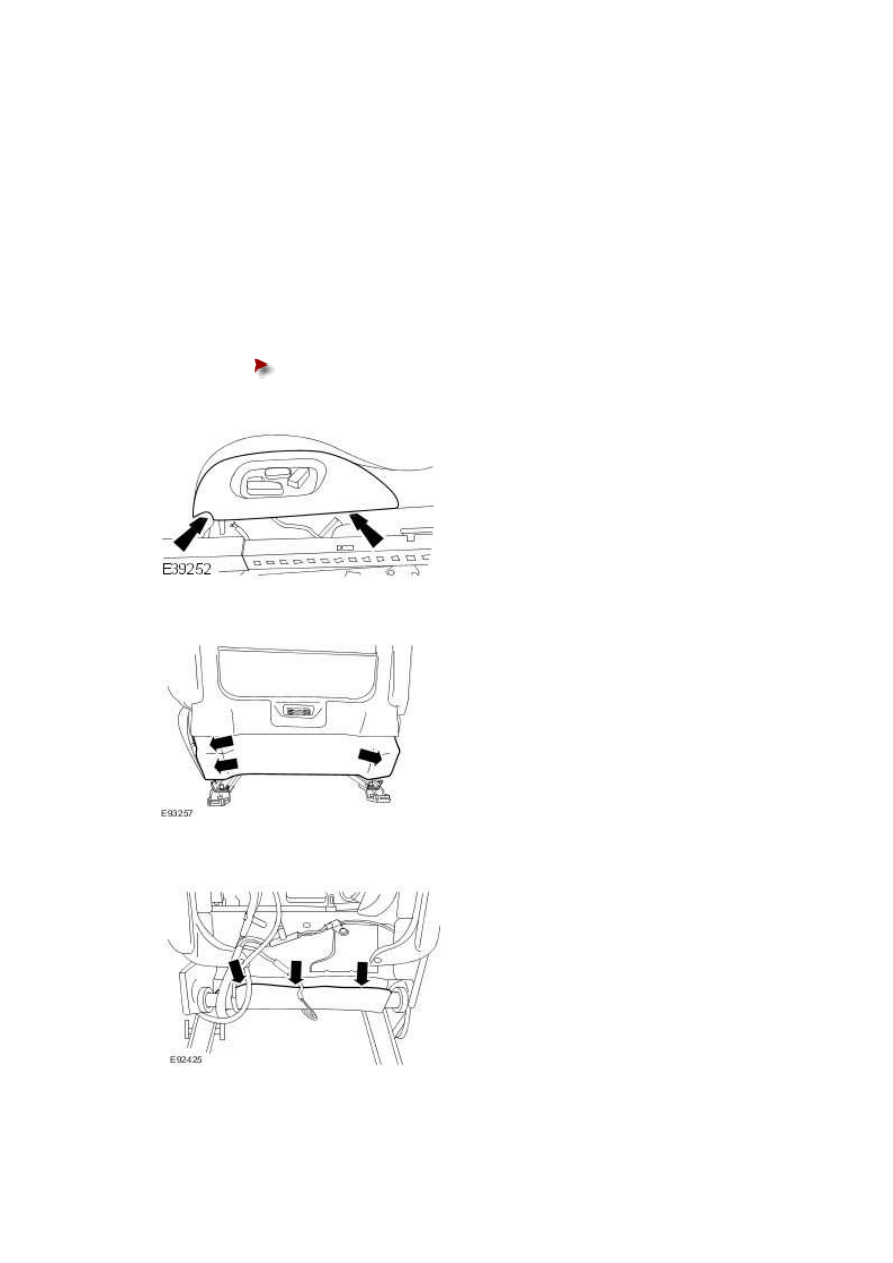

2 . Detach and reposition the front seat control switch and trim panel assembly.





Remove the retaining screws.









3 . Reposition the front seat cushion cover and front seat cushion.





Detach the front seat cushion cover retaining strips.









4 . Detach the front seat base thermo-electric device duct.





Remove the retaining screw.
