Jaguar XJ (X350). Manual - part 1463

Front Seat Cushion Cover - VIN Range:
G00442->H18679 (76.70.33)

Removal

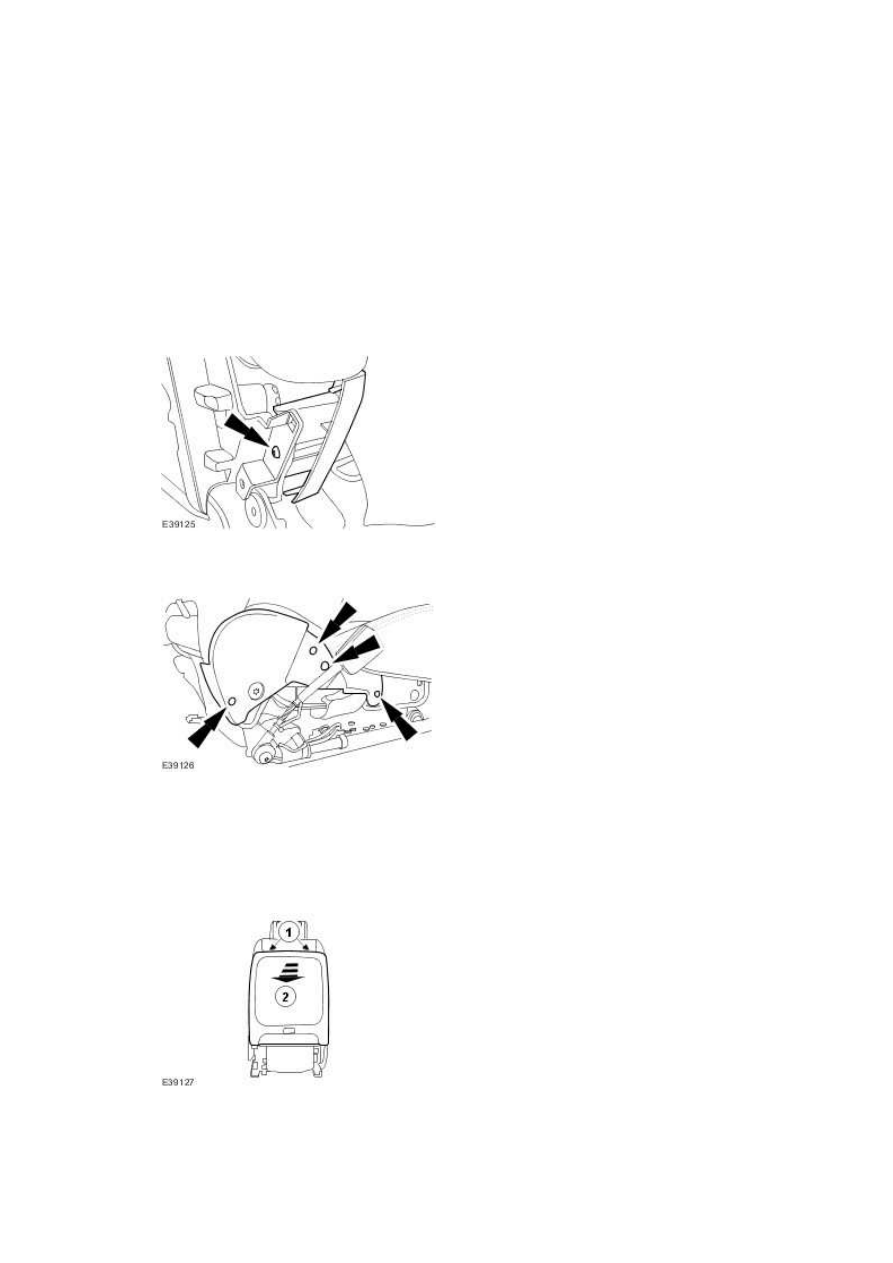

1 . Remove the front seat control switch.

For additional information, refer to Front Seat Control Switch (86.75.46)





2 . Remove the front seat backrest hinge inner trim panel.







3 . Remove the front seat backrest inner trim panel.

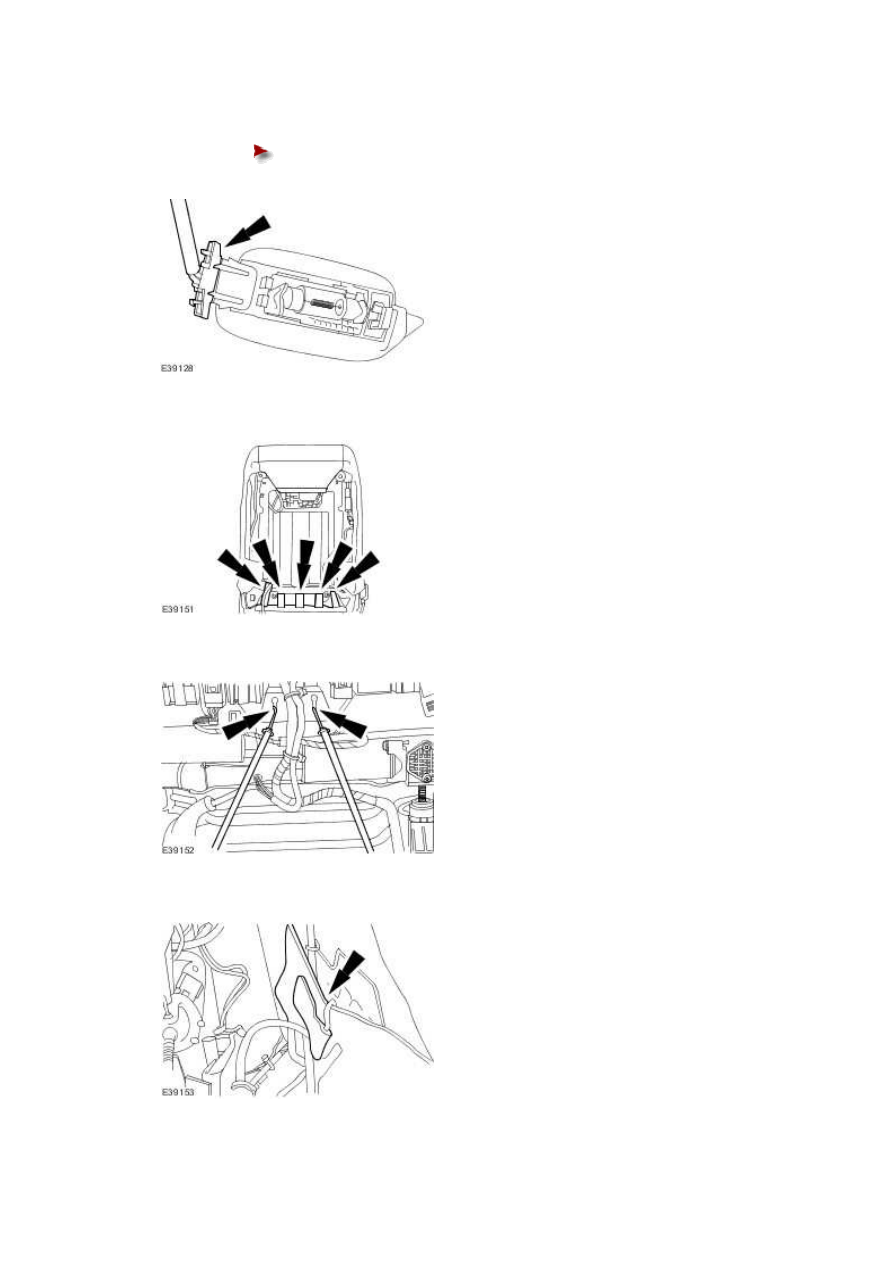

4 . Detach the front seat backrest trim panel.



1) Detach the front seat backrest trim panel retaining clips.



2) Detach the front seat backrest trim panel.









5
.

Remove the front seat backrest trim panel.





Disconnect the rear passenger footwell courtesy lamp electrical
connector.

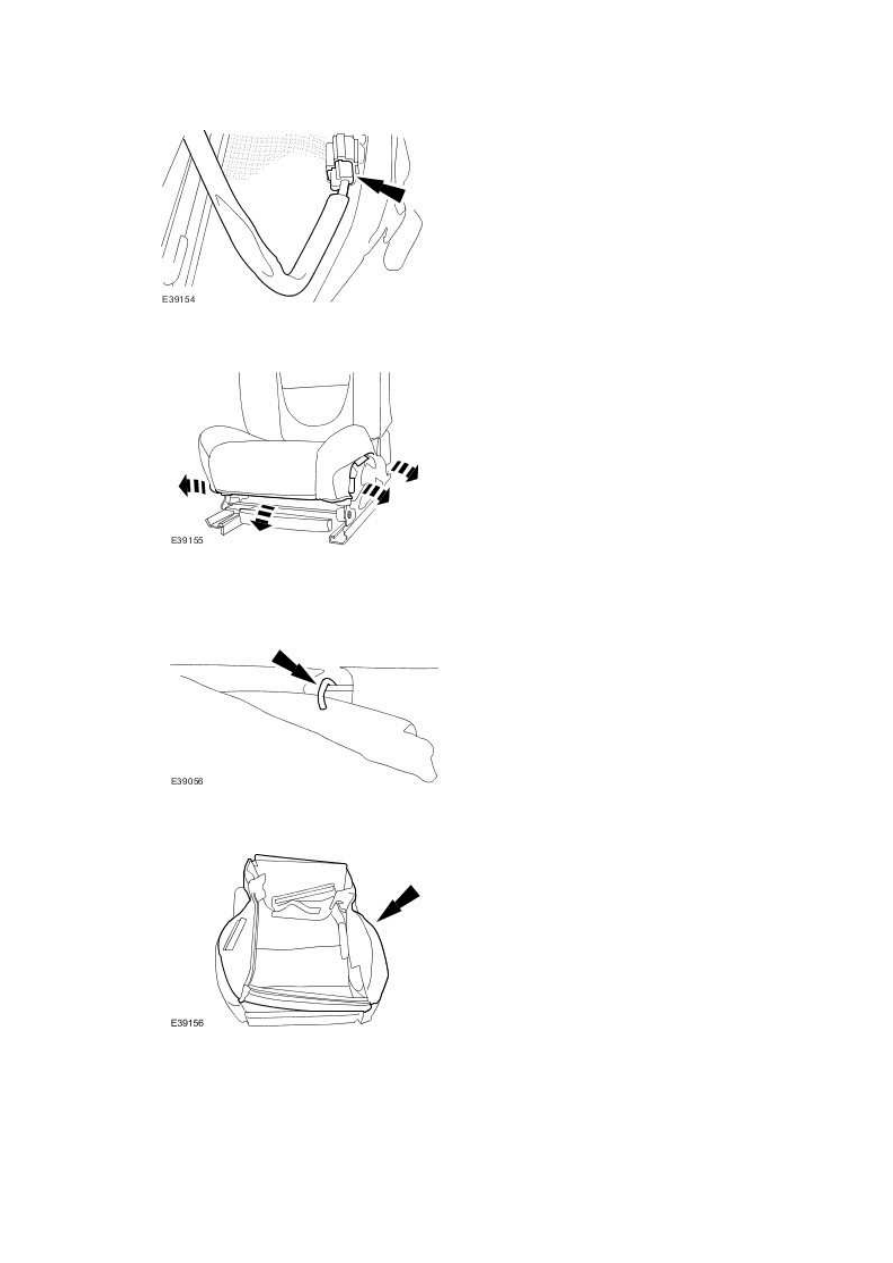

6 . Detach the front seat cushion cover.







7 . Detach the front seat cushion cover retaining hooks.







8 . Detach the front seat cushion cover retaining strap.





www.



9 . Disconnect the front seat cushion heater pad electrical connector.







10 . Remove the front seat cushion cover and pad assembly.







11 . Remove the front seat cushion cover retaining clips.







12 . Remove the front seat cushion cover.








1 . NOTE:



Install new front seat cushion cover retaining clips.


To install, reverse the removal procedure.







Installation
