Jaguar XJ (X350). Manual - part 1462









Front Seat Backrest Rear Cover - VIN
Range: H18680->H99999 (76.70.03)

Removal

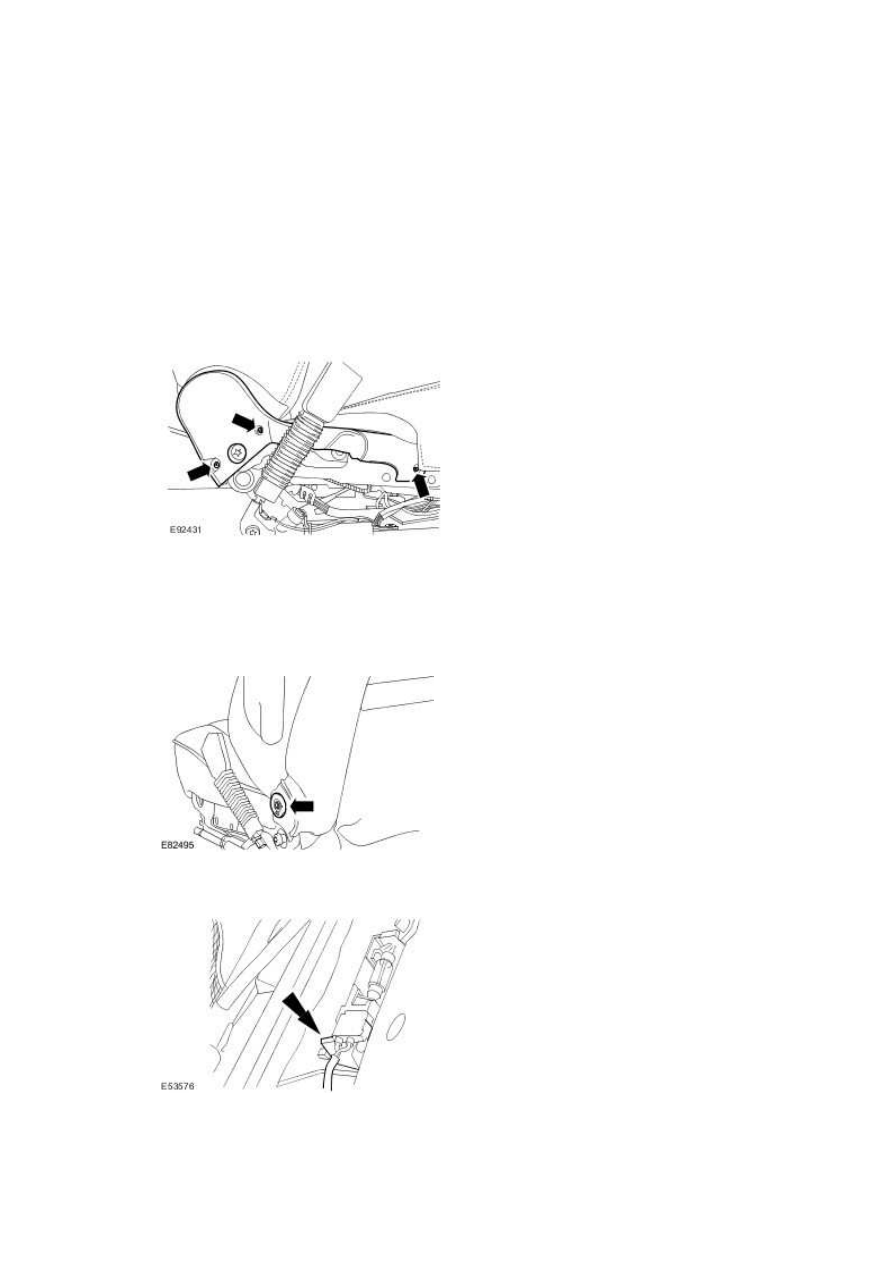

1 . Remove the front seat.

For additional information, refer to Front Seat (76.70.01)





2 . Remove the front seat right-hand trim cover.







3 . NOTE:



Left-hand side shown, right-hand side similar.


Detach and reposition the front seat backrest rear cover.







4 . Disconnect the passenger footwell courtesy lamp electrical connector.





www.

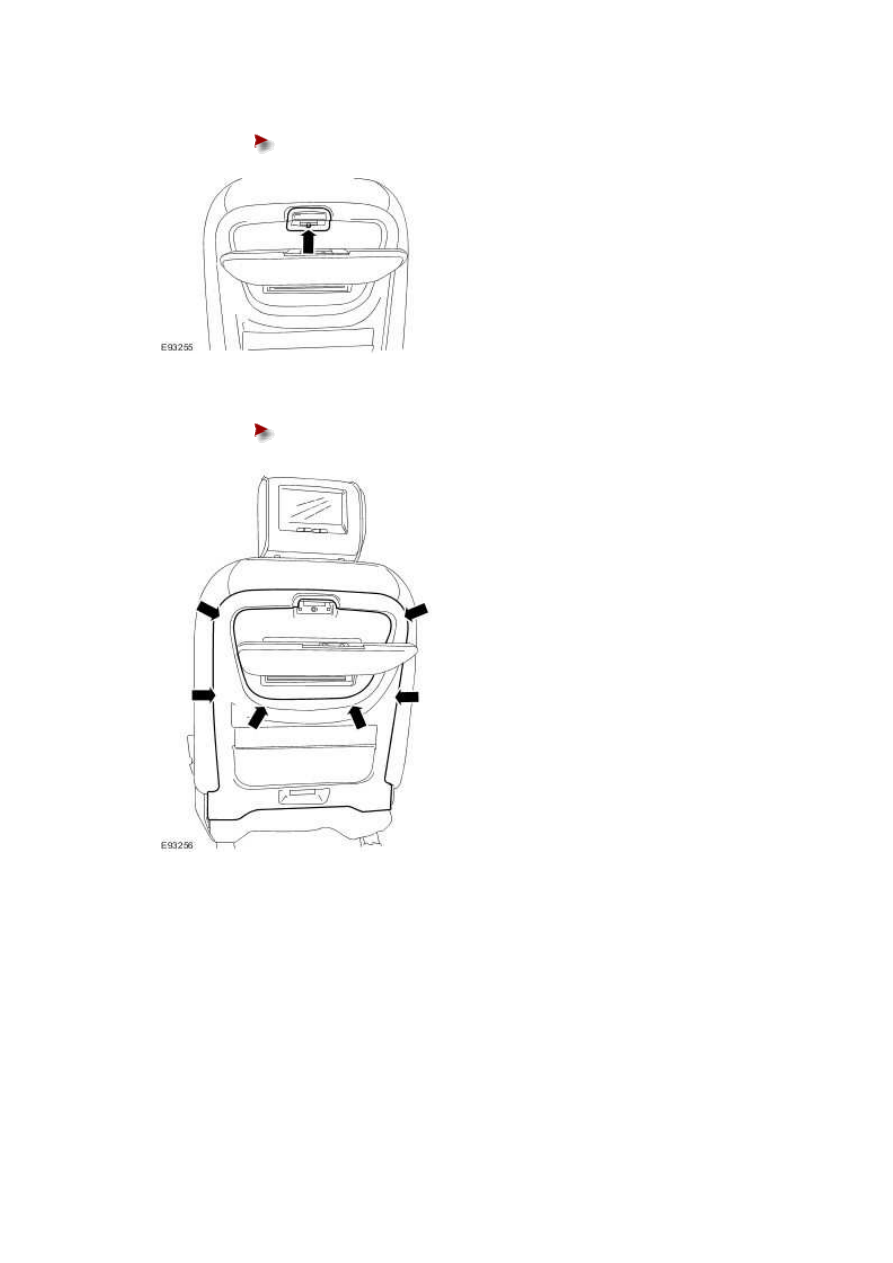

5 . Remove the business tray latch.





Fully loosen the retaining screw.









6 . Remove the front seat backrest rear cover.





Release the 6 retaining clips.








Installation



1 . To install, reverse the removal procedure.







Front Seat Control Switch (86.75.46)

Removal



1 . Remove the front seat.

For additional information, refer to Front Seat (76.70.01)

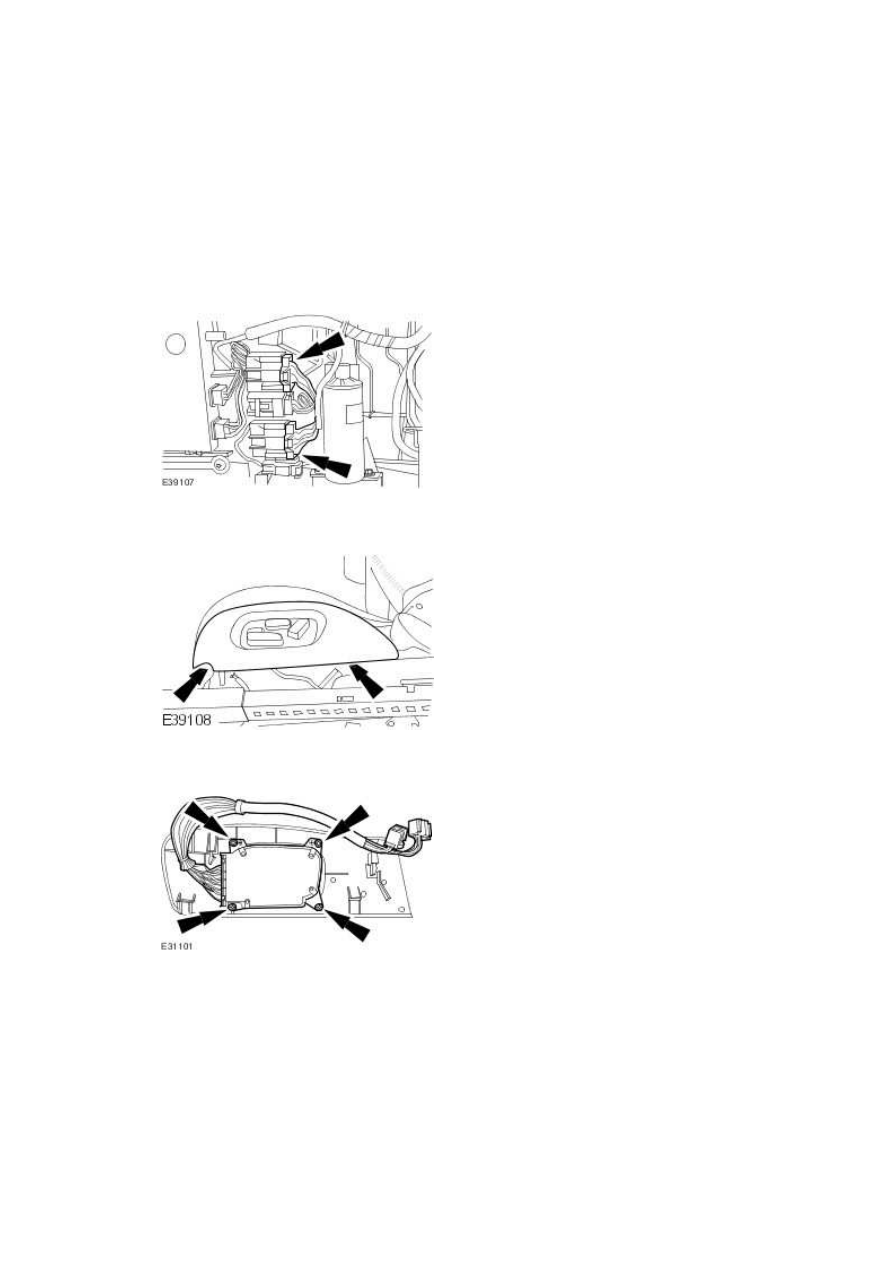

2 . Disconnect the front seat control switch electrical connectors.







3 . Remove the front seat control switch and trim panel assembly.







4 . Remove the front seat control switch.






Installation



1 . To install, reverse the removal procedure.
