Installation



1 . To install, reverse the removal procedure.







B-Pillar Upper Trim Panel (76.13.28)

Removal

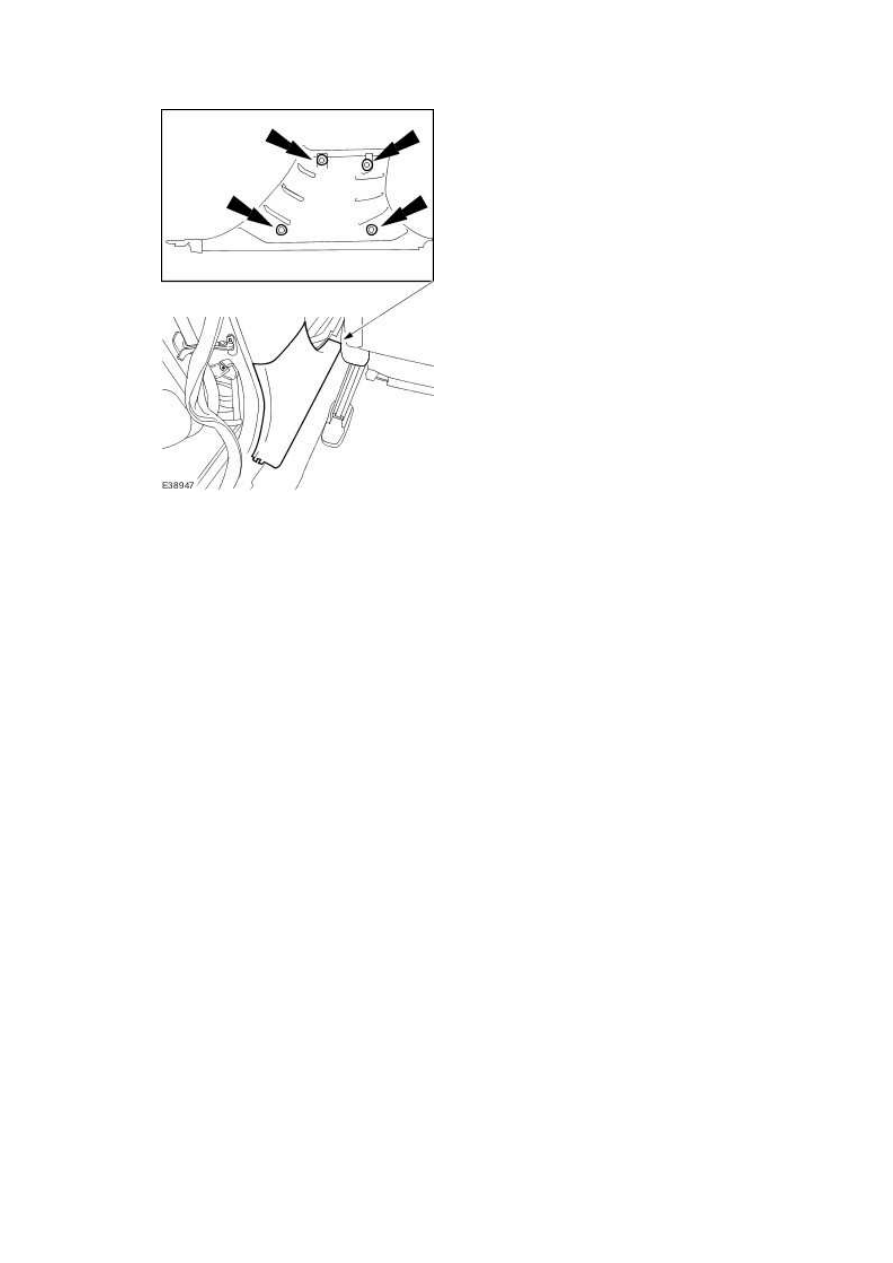

1 . Remove the B-pillar lower trim panel.

For additional information, refer to





2 . NOTE:



Left-hand shown, right-hand similar.

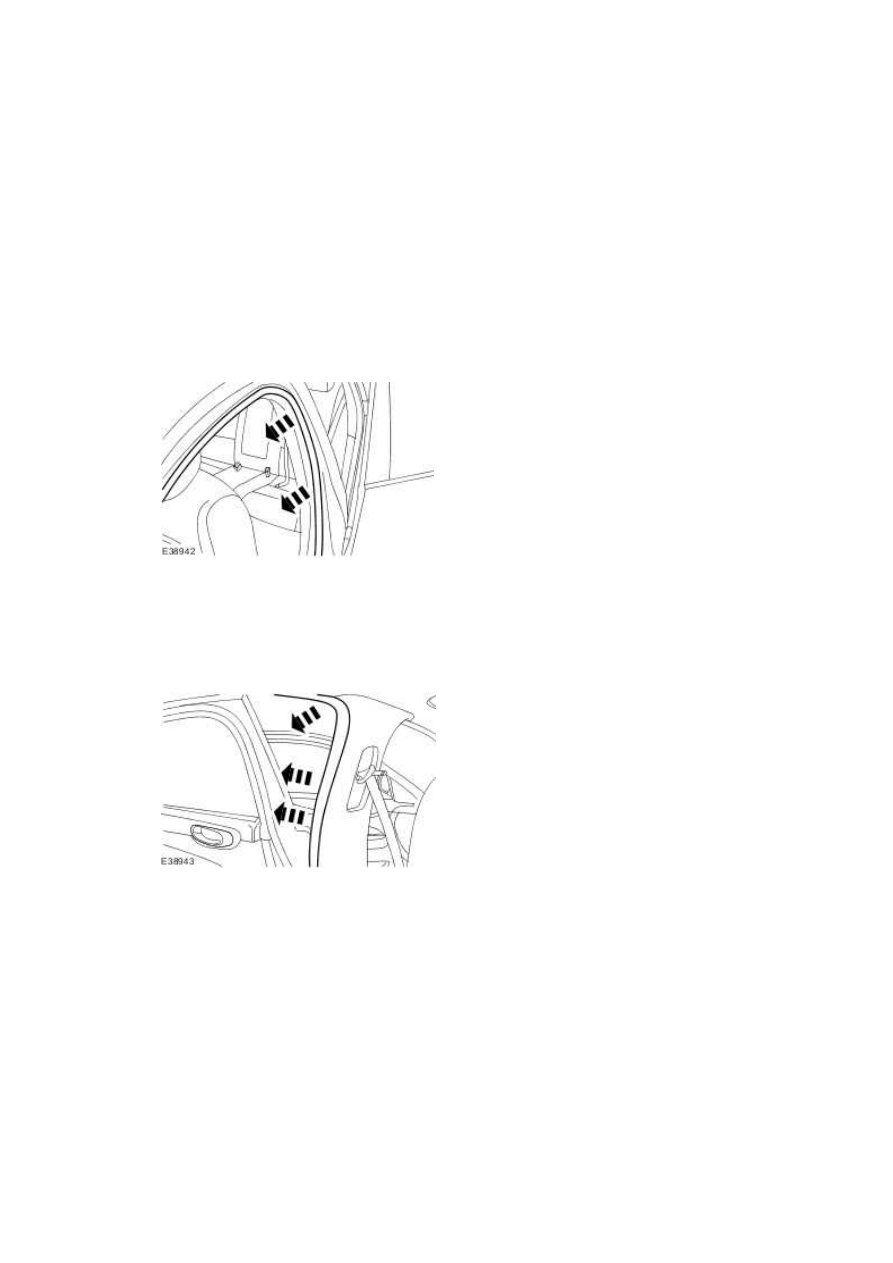

Locally detach the front door aperture weatherstrip.







3 . NOTE:



Left-hand shown, right-hand similar.


Locally detach the rear door aperture weatherstrip.







4 . NOTE:



Left-hand shown, right-hand similar.

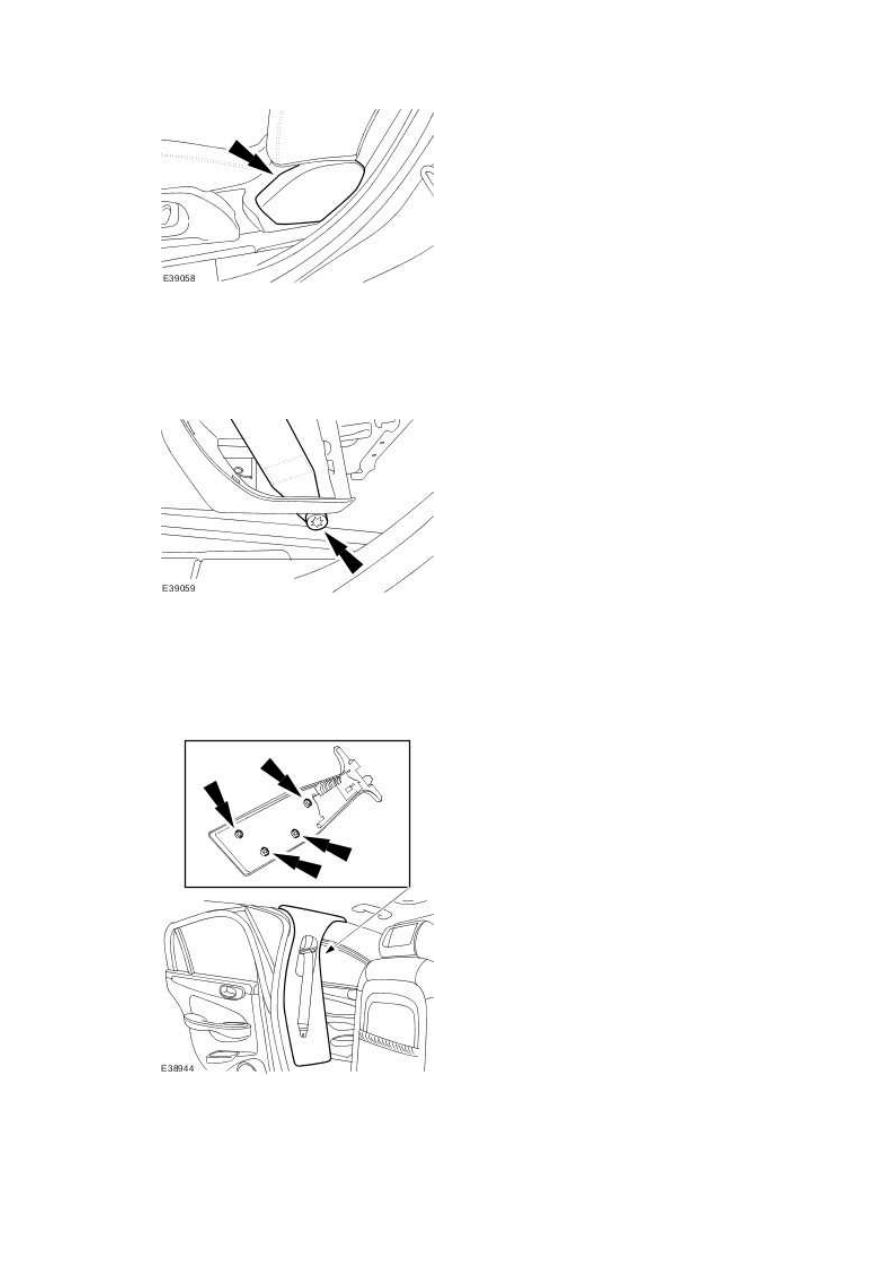

Remove the front safety belt access cover.

www.







5 . NOTE:



Left-hand shown, right-hand similar.


Detach the front safety belt.







6 . NOTE:



Left-hand shown, right-hand similar.


Remove the B-pillar upper trim panel.






Installation



1
.

  WARNING: Make sure the B-pillar upper tangs are located into the slots

in the body below the curtain airbag as this retains the trim in the event of side
airbag deployment.


NOTE:



To guarantee line up of the B-pillar trim and seat belt anchor bolt make sure that
the seat belt slider plate and the B-pillar trim slider plate are at there lowest
positions.


NOTE:



Left-hand shown, right-hand similar.


To install, reverse the removal procedure.





Tighten to 35 Nm.
