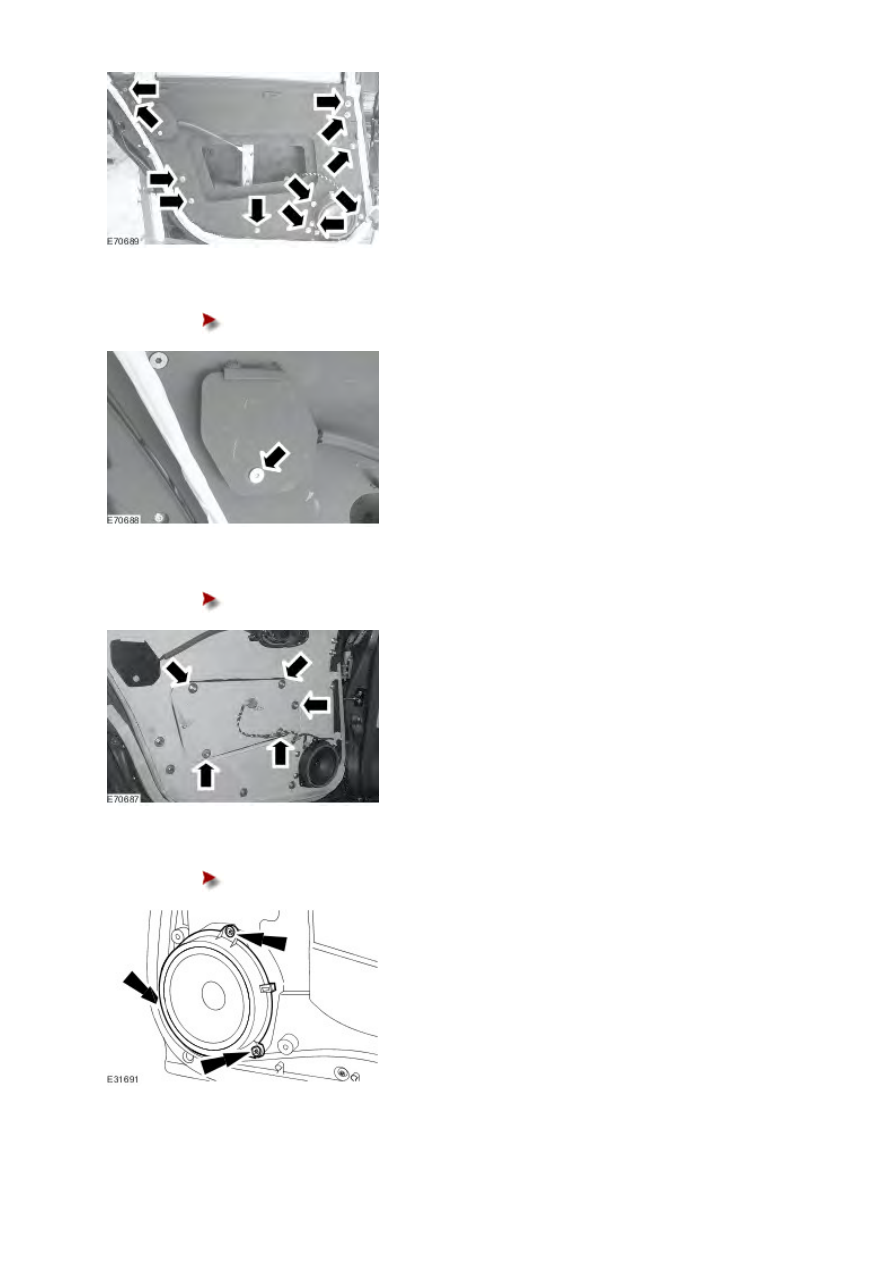

3 . Install the rear door armour panel.





4 . Install the rear door handle release cable access panel.





Tighten the retaining bolt.









5 . Install the rear door access panel.





Tighten the retaining bolts.

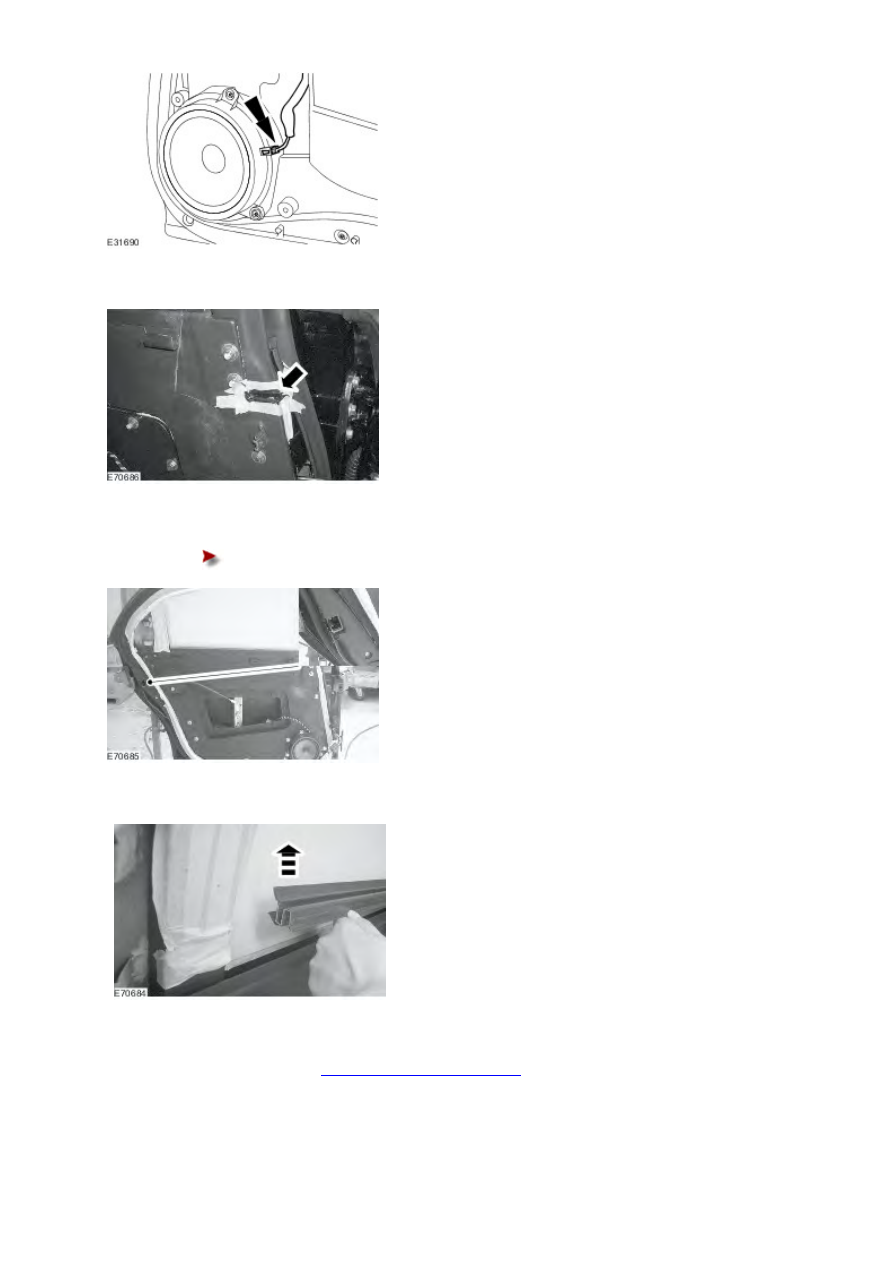

6 . Install the rear door speaker.





Tighten the retaining bolts.









7 . Connect the rear door speaker electrical connector.







8 . Using a suitable sealant, seal the rear door panel seal.







9 . Install the rear door latch trim panel.





Tighten the retaining screw.









10 . Install the rear door inner weather strip.





11 . Install the rear door trim panel.

For additional information, refer to

Rear Door Trim Panel (76.34.04)



www.



501-05 : Interior Trim and Ornementation





Specifications





Specifications

Torque Specifications

Description

Nm  lb-ft  lb-in

Front safety belt anchor retaining bolt

35   26   -

Rear safety belt upper mounting bracket retaining bolt   35   26   -

Rear safety belt anchor retaining bolt

40   30   -

Rear center safety belt anchor retaining nut

35   26   -

Folding tray to seat frame retaining bolts

5

-

44

Folding tray to finish panel retaining bolts

2

-

18

Folding tray work surface to finish panel retaining bolts  2

-

18

Folding tray striker to work surface retaining bolts

1

-

9







Description and operation





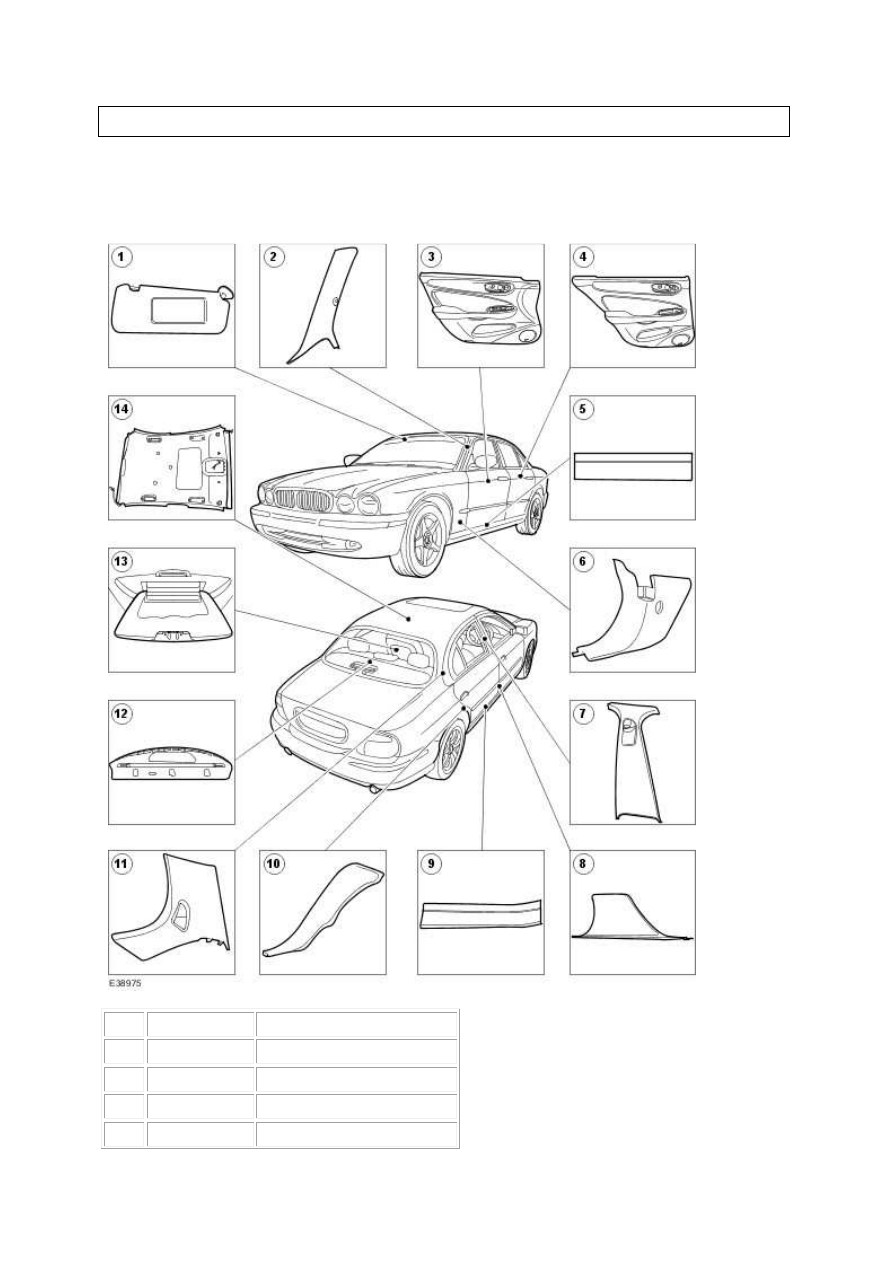

Interior Trim



Item  Part Number

Description

1

 —

Sun visor

2

 —

A-pillar trim

3

 —

Front door trim panel

4

 —

Rear door trim panel
