Jaguar XJ (X350). Manual - part 1405







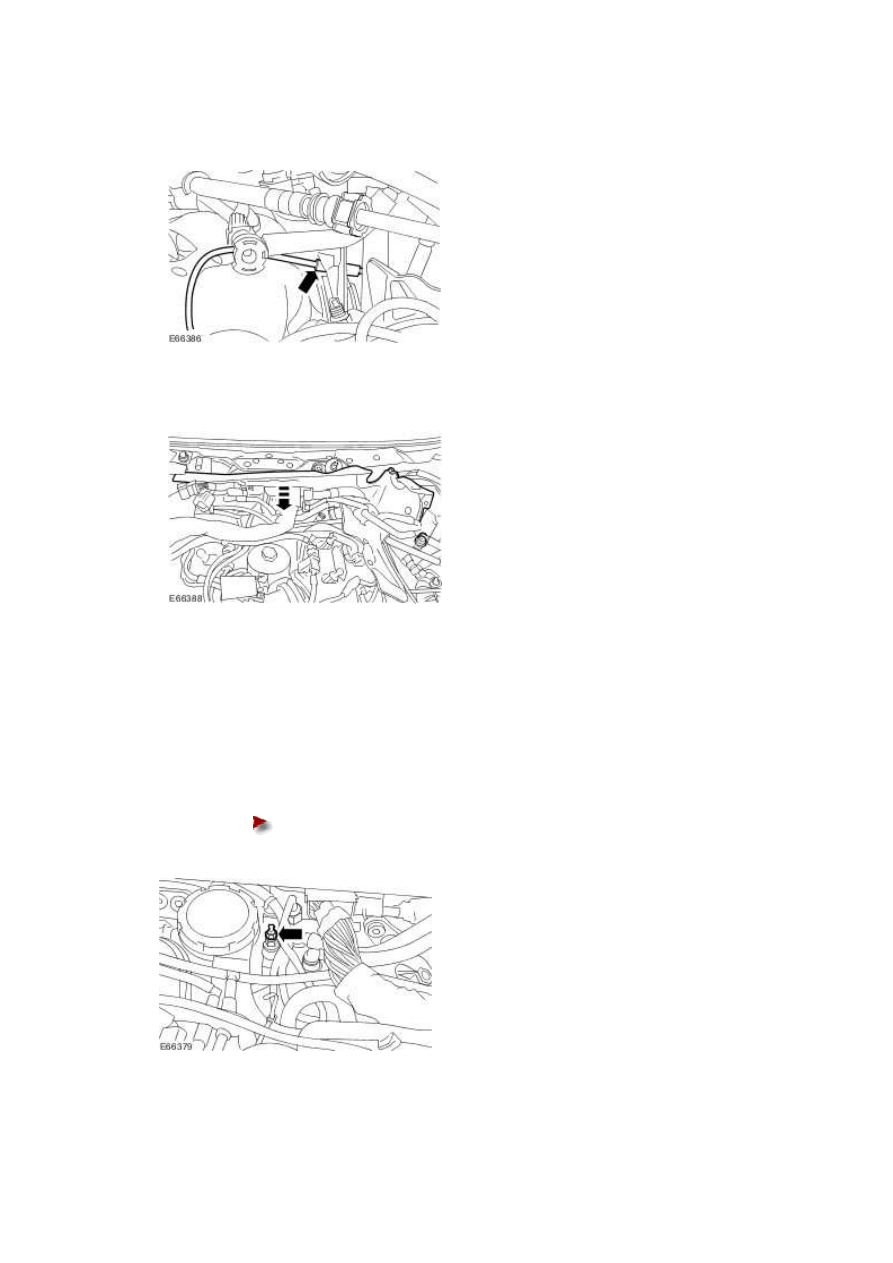

29 . NOTE:





Right-hand drive vehicle shown, left-hand drive vehicle similar.



Loosen the engine harness retaining nut.





Right-hand drive vehicles



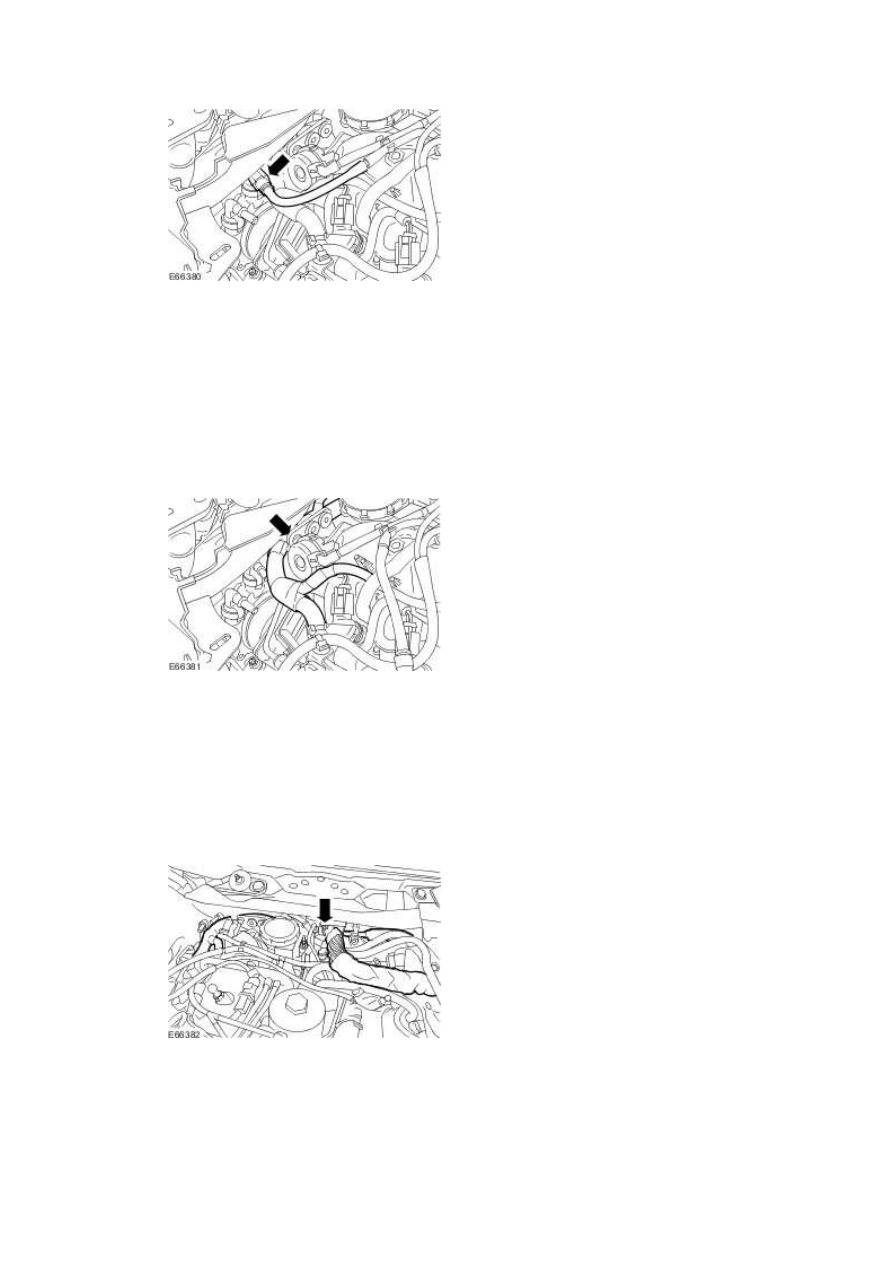

30 . Remove the injector sound proofing.







31 . Disconnect the port de-activation vacuum hose.





All vehicles



32 . NOTE:





Right-hand drive vehicle shown, left-hand drive vehicle similar.



Detach the engine harness.







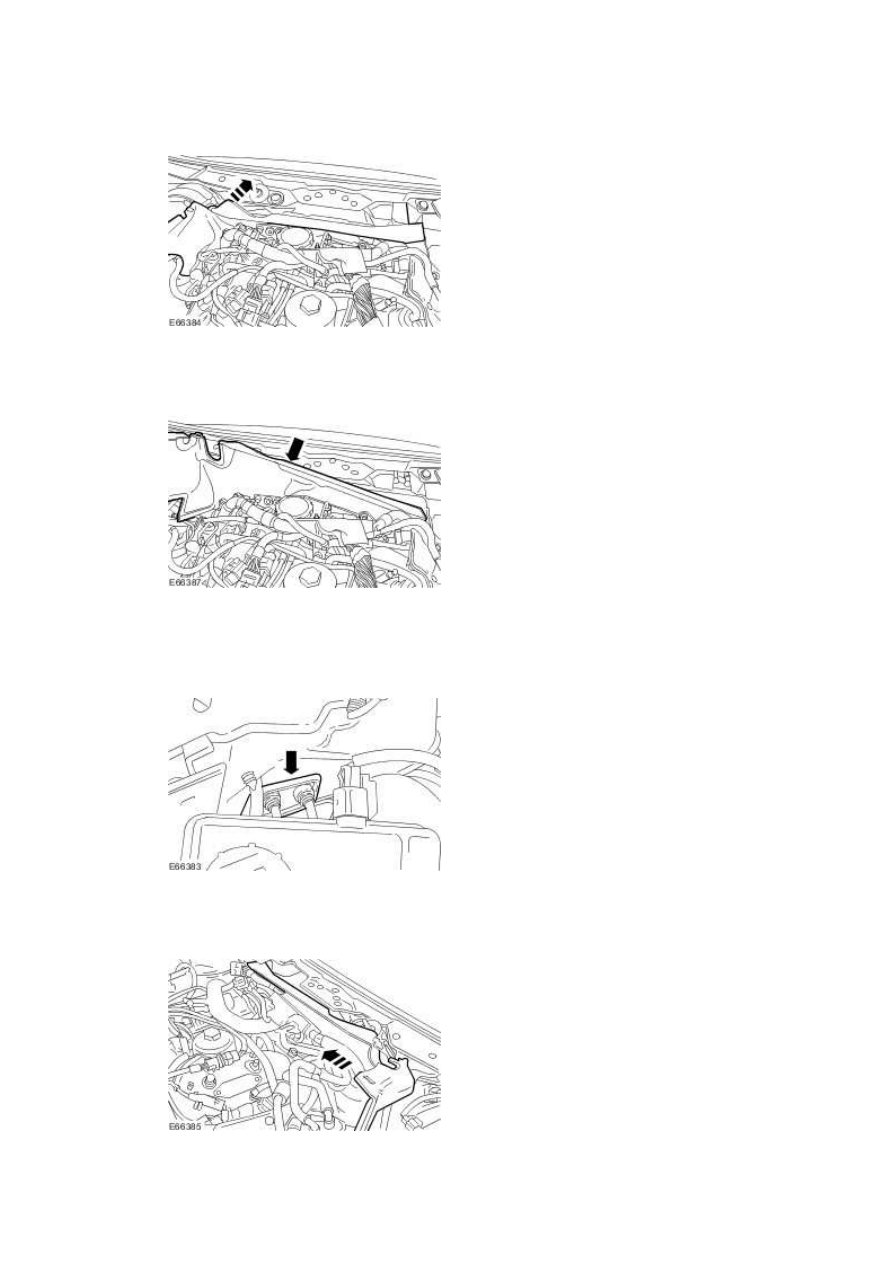

33 . NOTE:





Right-hand drive vehicle shown, left-hand drive vehicle similar.



Detach and reposition the engine harness towards the front of the vehicle.





www.

Right-hand drive vehicles



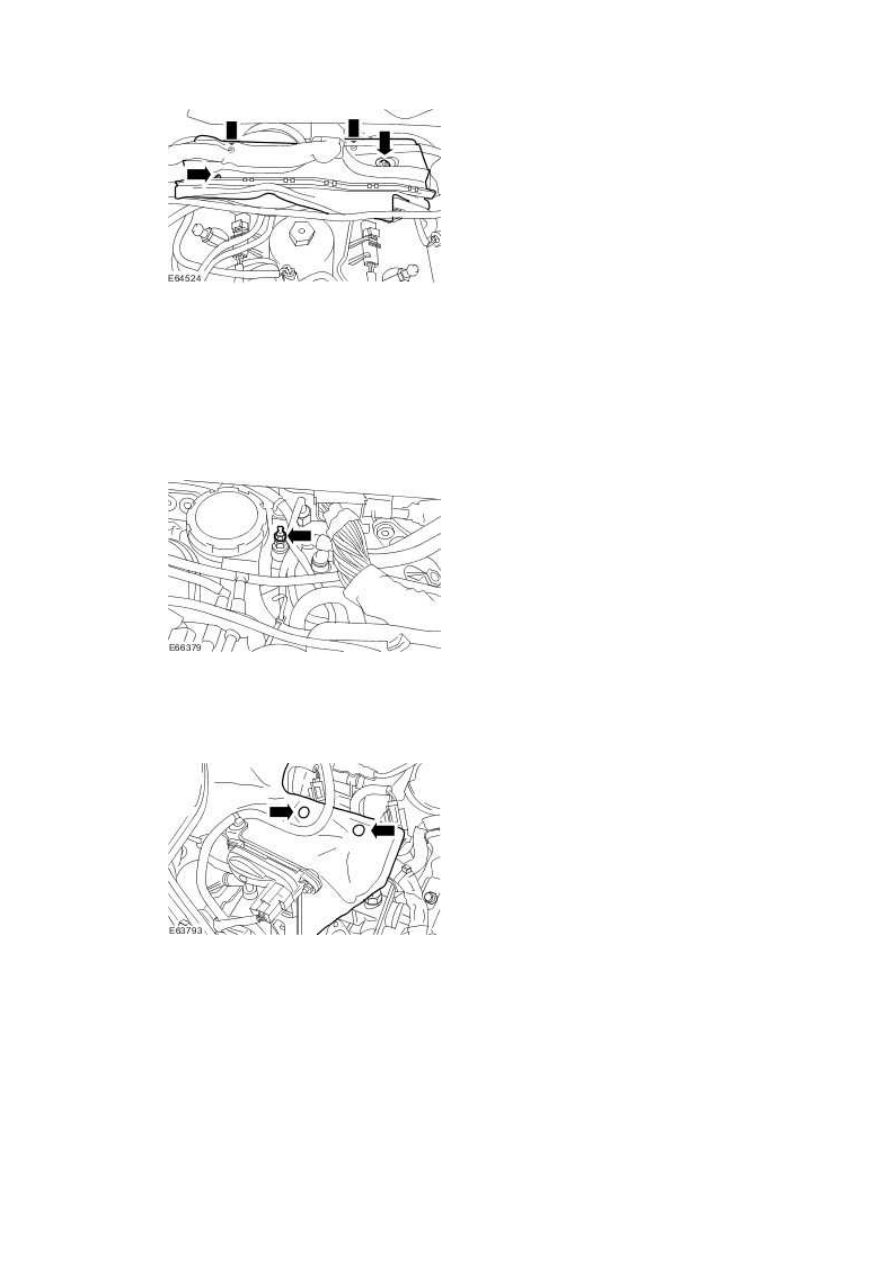

34 . Detach and reposition the secondary bulkhead center panel.







35 . Remove the secondary bulkhead center panel.





Left-hand drive vehicles



36 . Detach the brake line grommet.







37 . Detach and reposition the secondary bulkhead center panel.







38 . Detach the bonnet release cable from the secondary bulkhead center panel.







39 . Remove the secondary bulkhead center panel.







Installation

All vehicles



1 . To install, reverse the removal procedure.





Tighten to 7 Nm.
