Jaguar XJ (X350). Manual - part 1404







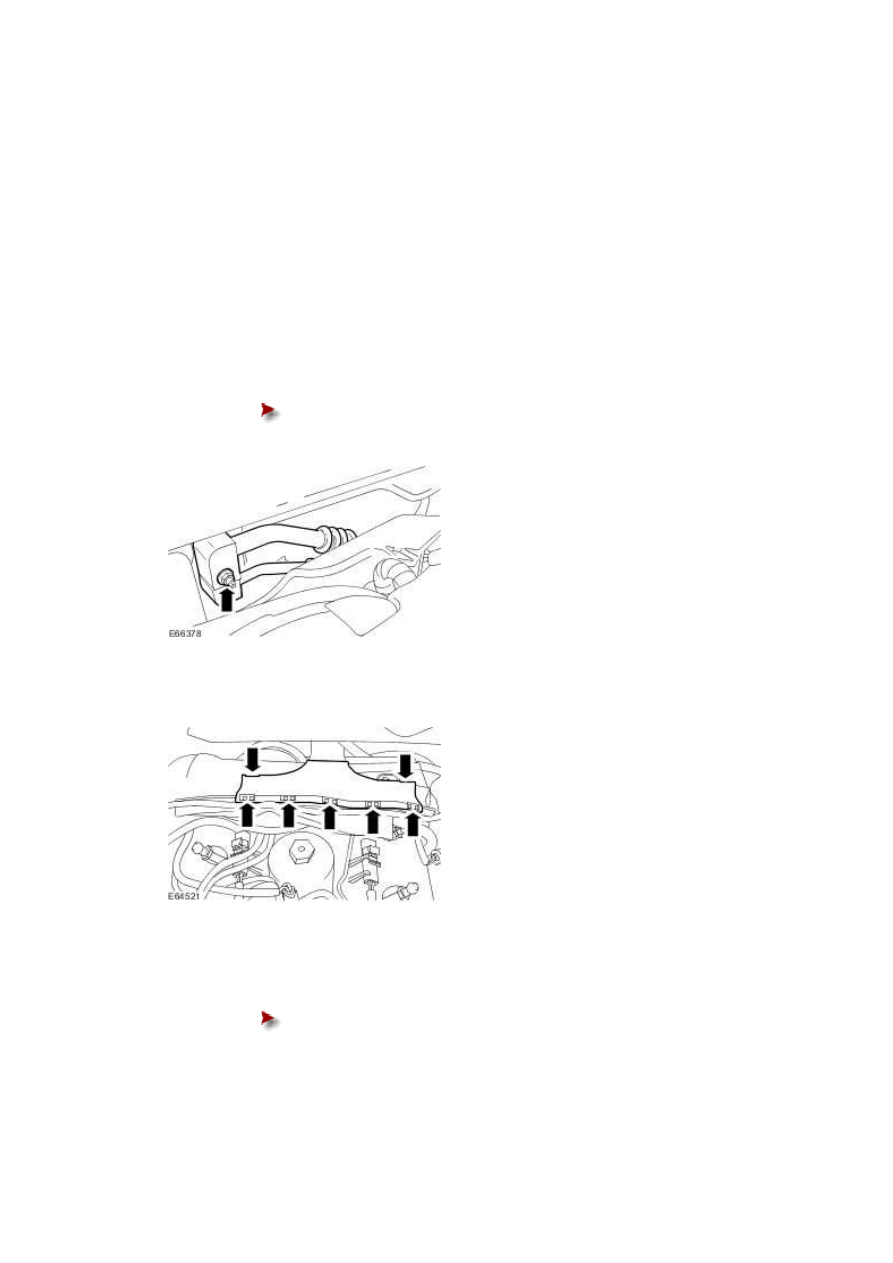

17 . Remove the secondary bulkhead center panel left-hand retaining scrivet.







18 . Remove the secondary bulkhead center panel right-hand retaining scrivet.





Right-hand drive vehicles



19 . Remove the secondary bulkhead center panel right-hand retaining scrivet.







20 . Remove the secondary bulkhead center panel left-hand retaining scrivet.







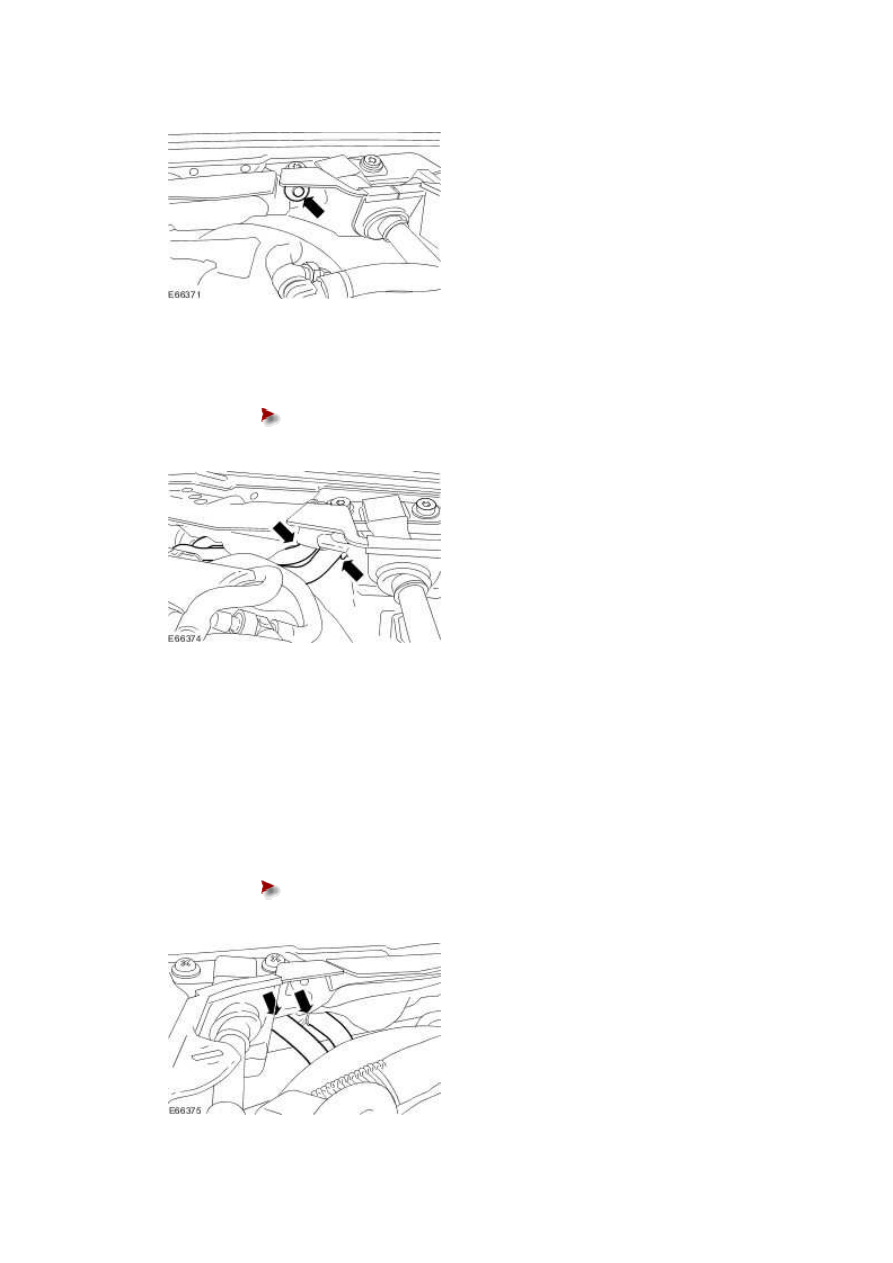

21 . Detach the heater hoses.





Reposition the heater hose retaining clips.









Left-hand drive vehicles



22 . NOTE:





Cap the heater hoses to prevent coolant loss.



Detach the heater hoses.





Reposition the heater hose retaining clips.







www.





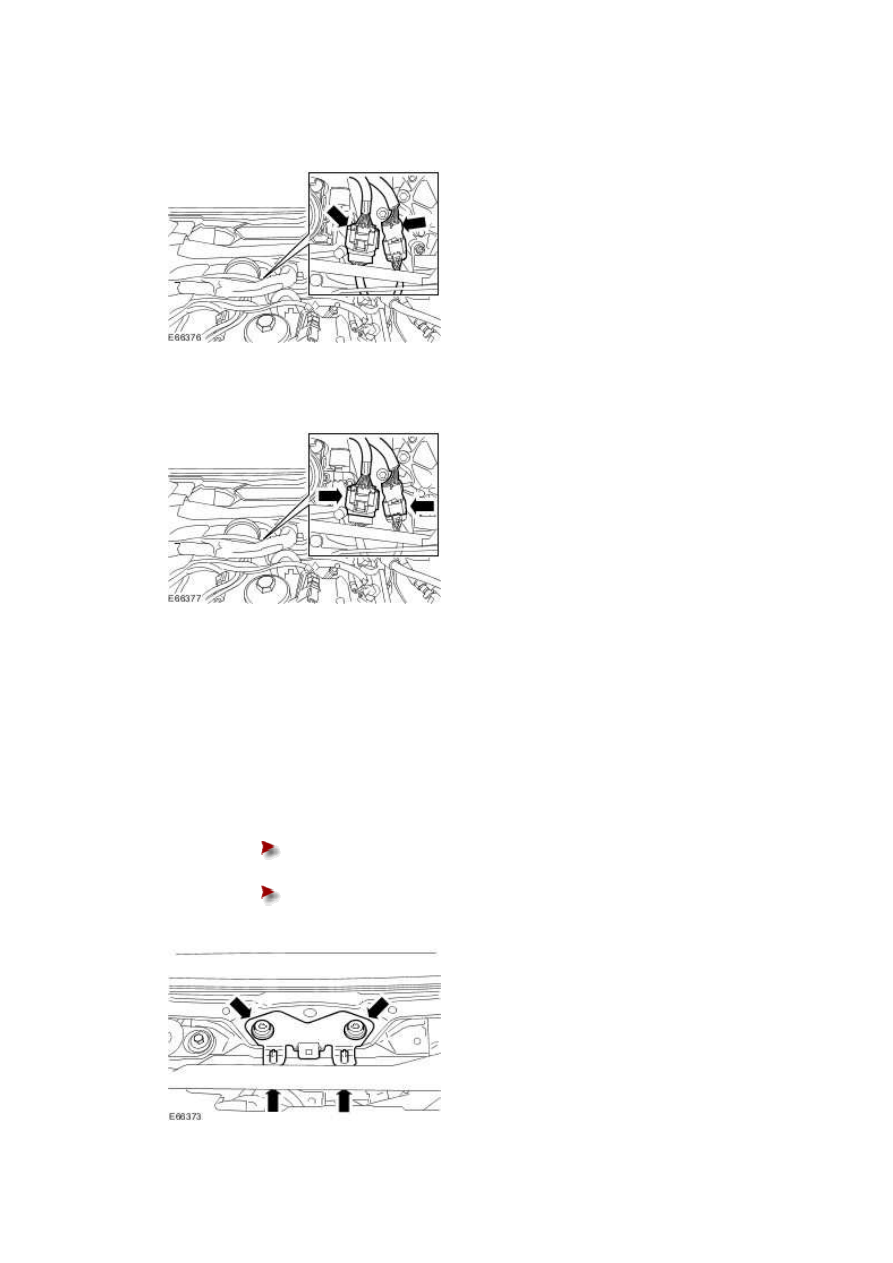

23 . Detach the transmission harness electrical connectors from the retaining bracket.







24 . Disconnect the transmission harness electrical connectors.





All vehicles



25 . NOTE:





Right-hand drive vehicle shown, left-hand drive vehicle similar.



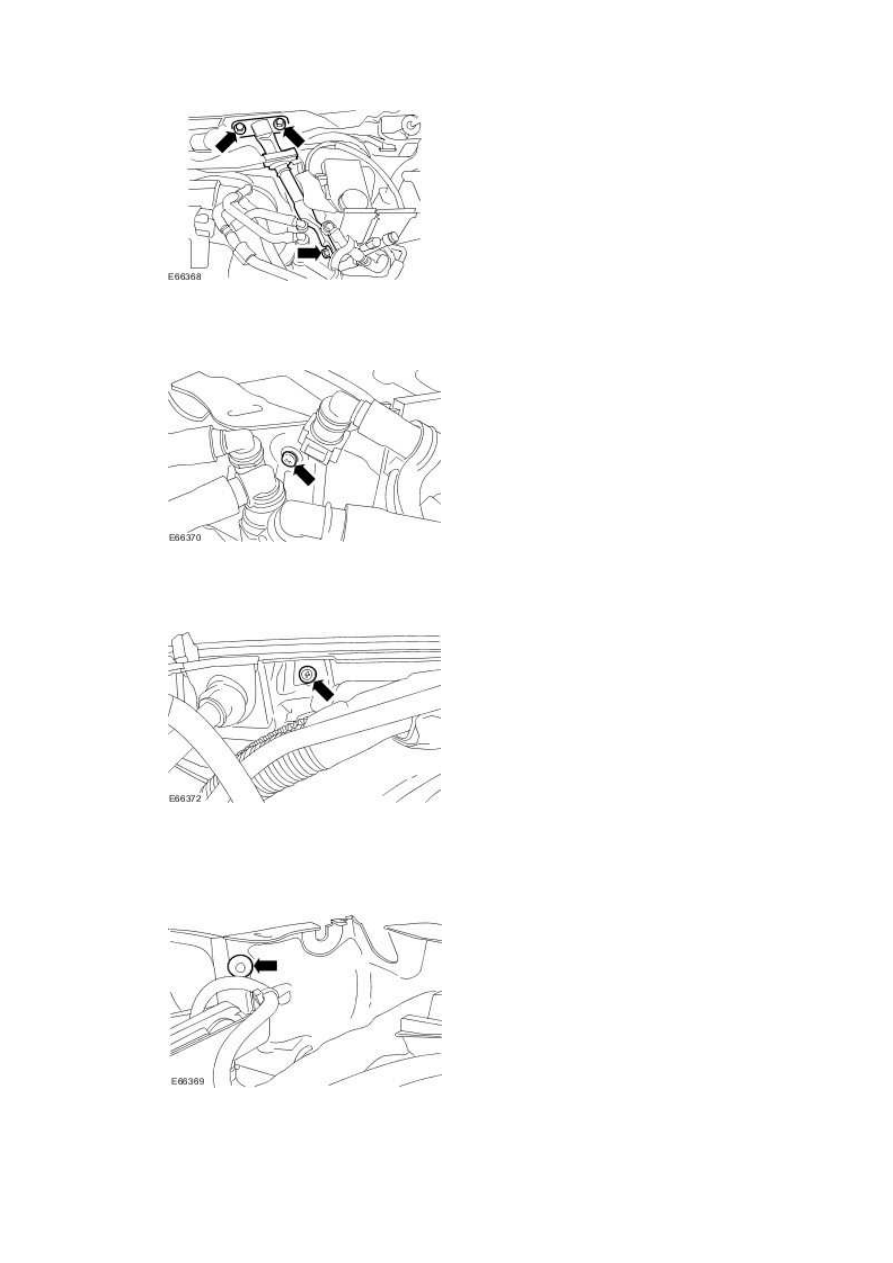

Remove the secondary bulkhead center panel retaining bracket.





Remove the retaining bolts.







Remove the retaining scrivets.











26 . NOTE:





Remove and discard the O-ring seals.



NOTE:





Cap the air conditioning ports.



Detach the evaporator core supply and return pipes.





Remove the retaining nut.











27 . Remove the engine harness cover.







28 . Remove the engine harness casing.





Remove the retaining bolts.





www.
