Jaguar XJ (X350). Manual - part 1403

Secondary Bulkhead Center Panel

Removal

All vehicles



1 . Remove the cowl vent screen.

For additional information, refer to Cowl Vent Screen (76.10.01)





2

.



Carry out the air conditioning (A/C) system recovery procedure.

For additional information, refer to Air Conditioning (A/C) System Recovery, Evacuation and

Charging (82.30.30)





Right-hand drive vehicles



3 . Drain the cooling system.

For additional information, refer to Cooling System Draining, Filling and Bleeding





4 . Remove the air deflector.

For additional information, refer to Air Deflector (76.11.41)

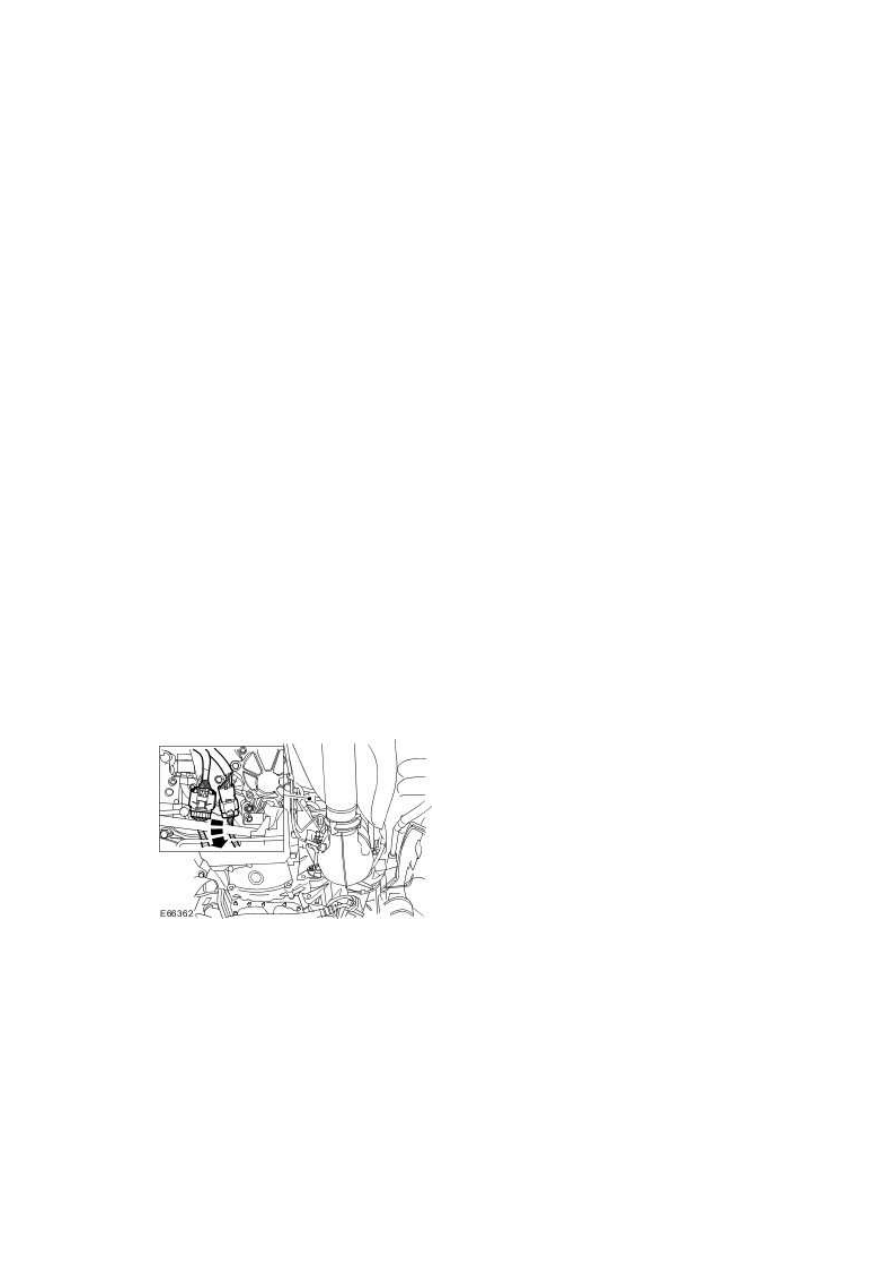

5 . Detach the transmission harness electrical connectors from the retaining bracket.

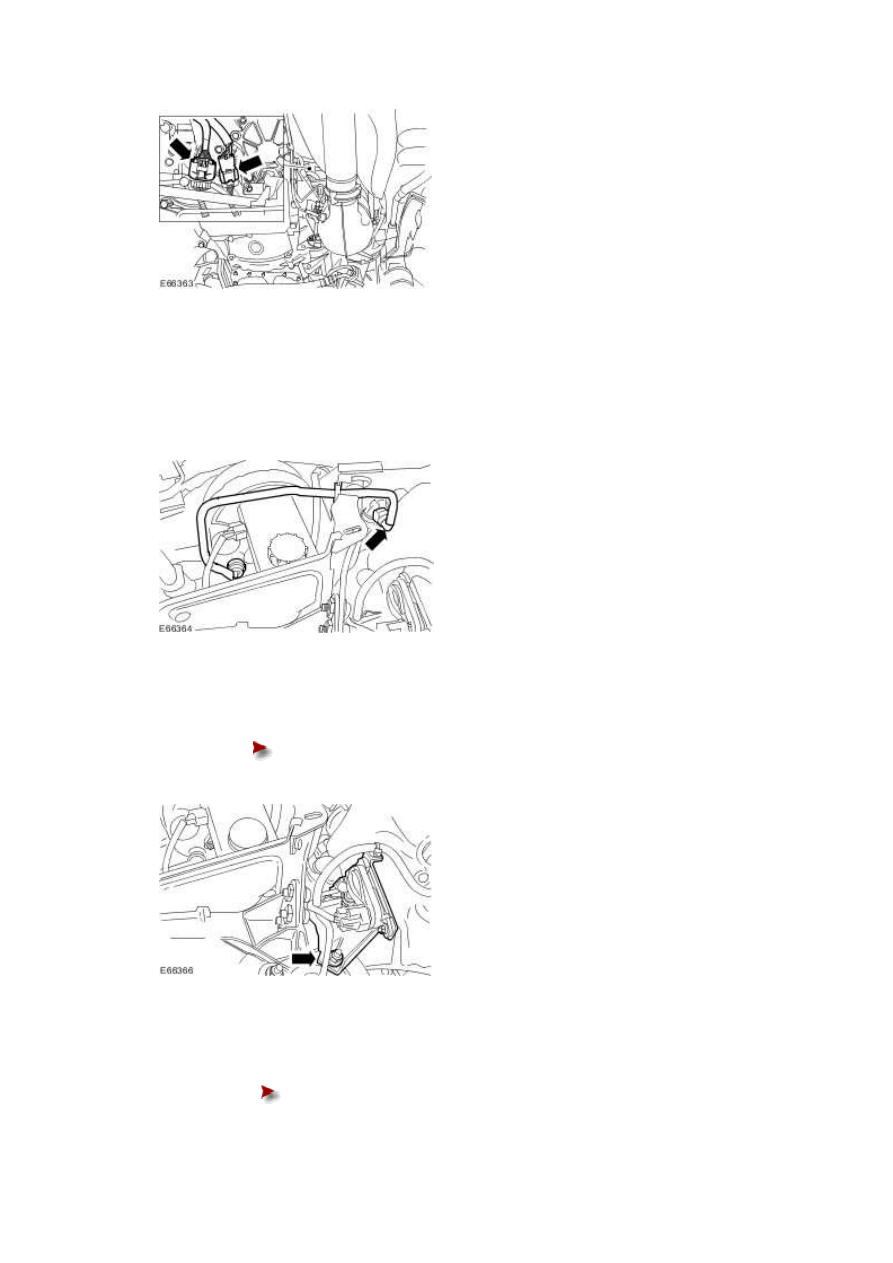

6 . Disconnect the transmission harness electrical connectors.







7 . Lower the vehicle.

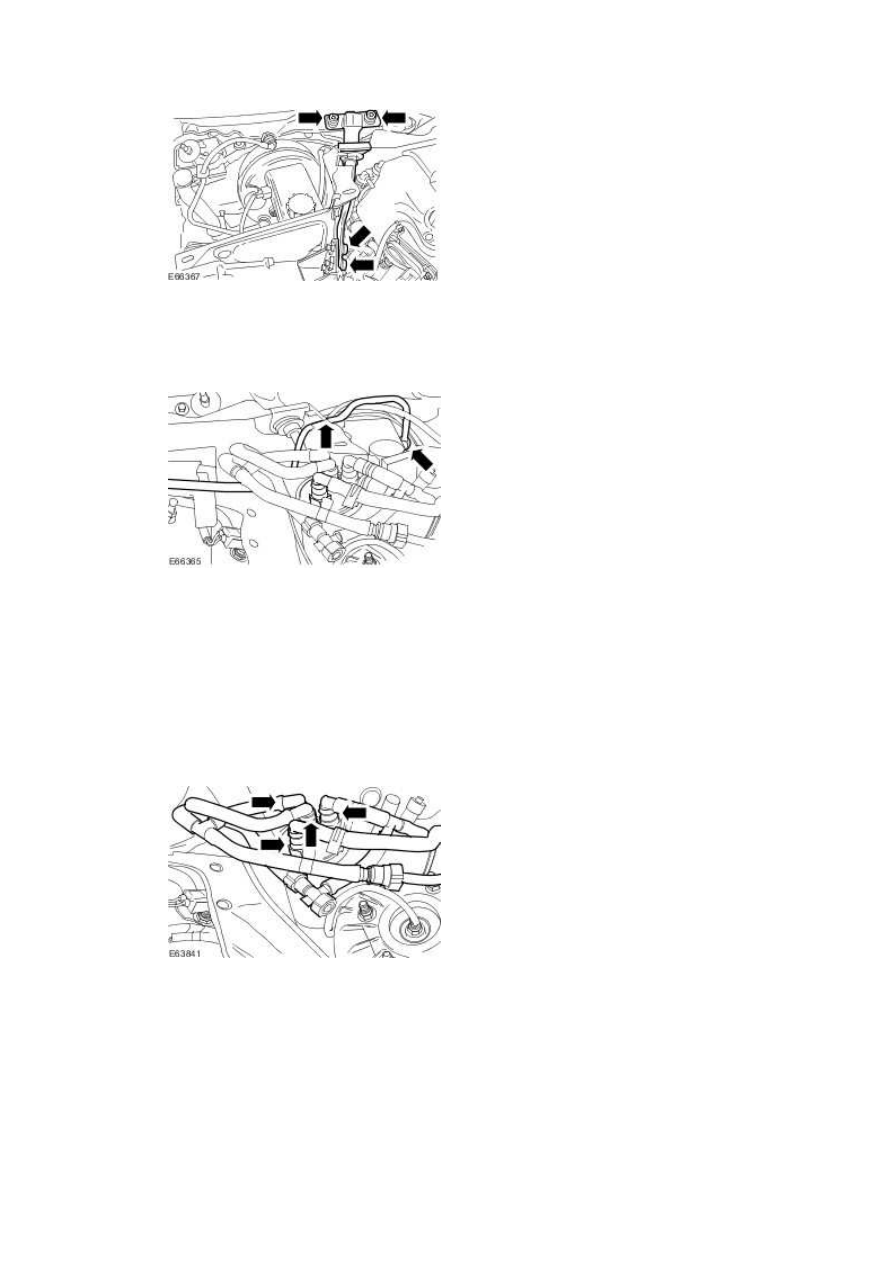

8 . Detach the brake booster vacuum pipe from the vacuum pump.







9 . Detach the differential pressure sensor retaining bracket.





Remove the retaining nut.











10 . Remove the engine compartment support brace.





Remove the retaining bolts.





www.





Left-hand drive vehicles



11 . Detach and reposition the brake booster vacuum pipe.







12 . NOTE:





Fit suitable blanking caps to the fuel filter unions, fuel supply lines and fuel return

lines.

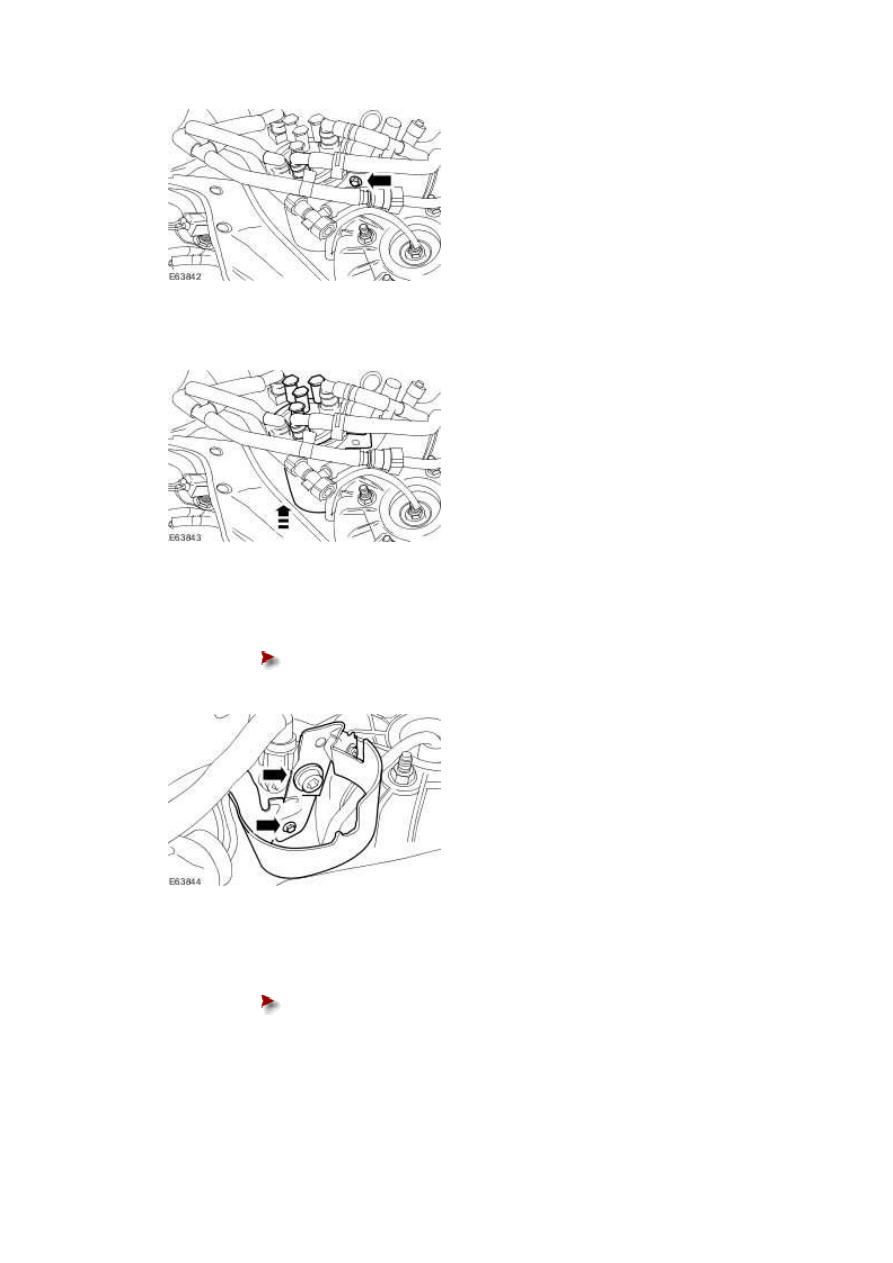

Detach the fuel filter supply and return lines.







13 . Loosen the fuel filter retaining bolt.







14 . Remove the fuel filter from the retaining bracket.







15 . Remove the fuel filter retaining bracket.





Remove the retaining bolts.











16 . Remove the engine compartment support brace.





Remove the retaining bolts.
