Jaguar XJ (X350). Manual - part 1330

Ballast - Vehicles With: High Intensity
Discharge Headlamps (86.41.52)

Removal



1 . Disconnect the battery ground cable. <<414-01>>





2 . Remove the headlamp assembly.

For additional information, refer to





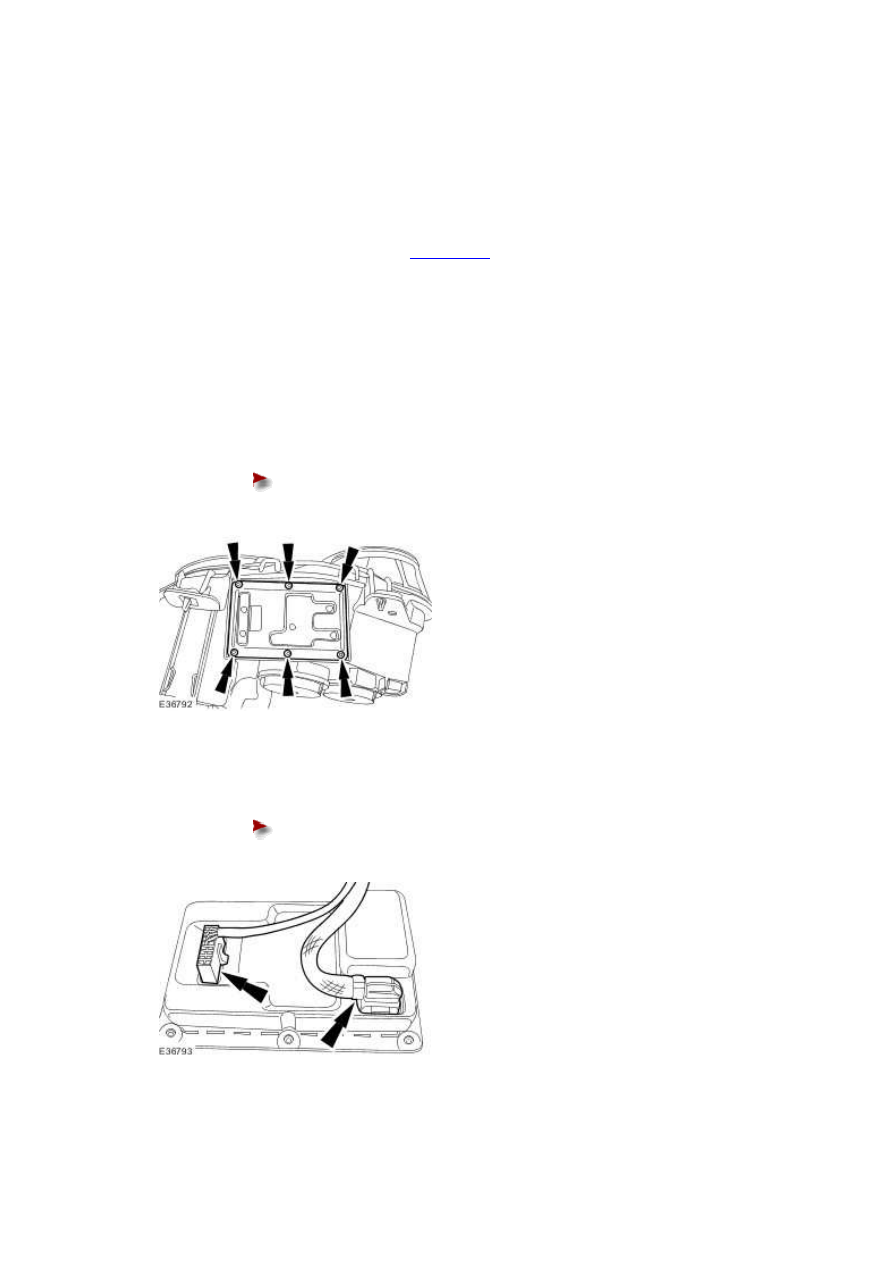

3 . Detach the ballast module.





Remove the ballast module retaining screws.











4 . Remove the ballast module.





Disconnect the ballast module electrical connectors.











Installation

1 . To install, reverse the removal procedure.

Front Fog Lamp - VIN Range: G00442-
>H18679 (86.40.96)

Removal

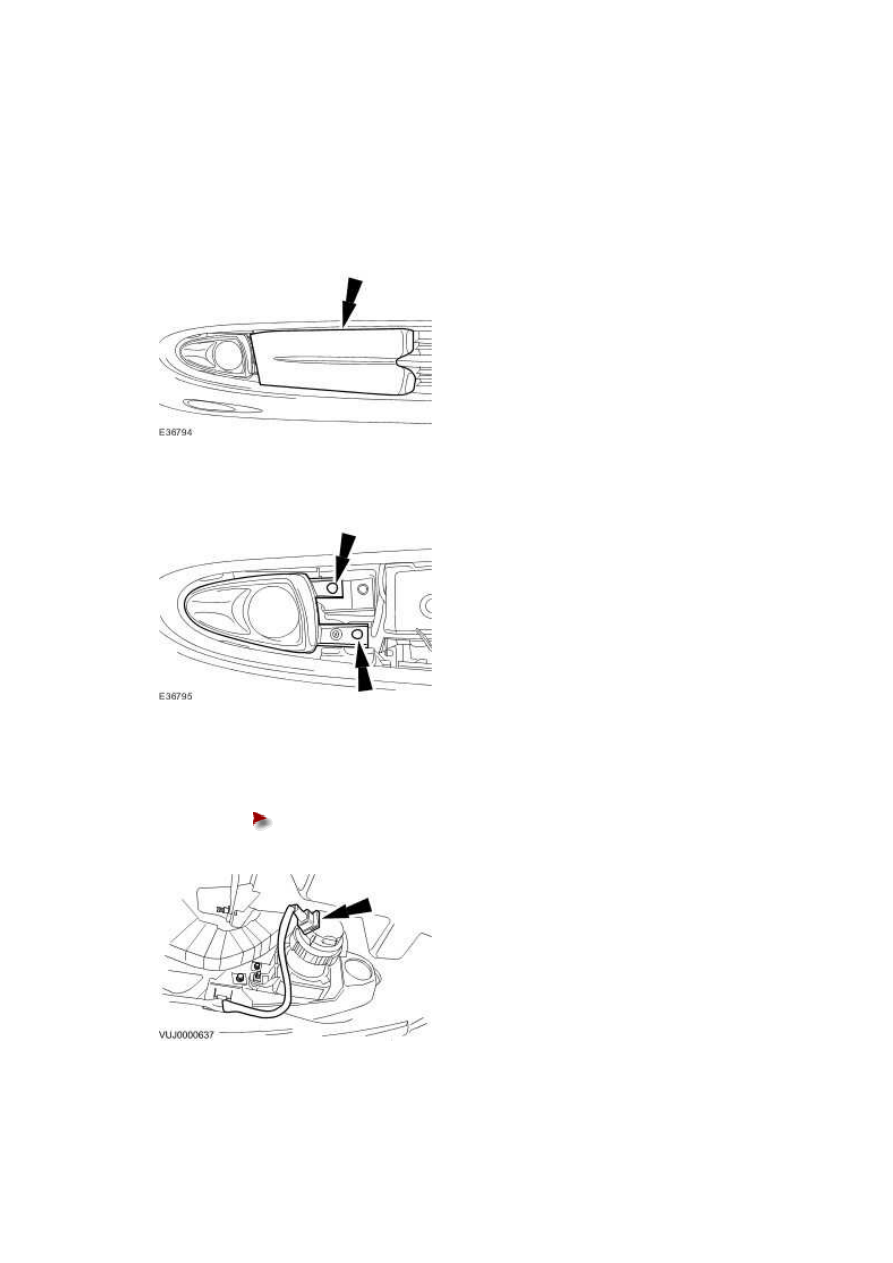

1 . Remove the front fog lamp anti-theft cover.







2 . Detach the front fog lamp.







3 . Remove the front fog lamp.





Disconnect the fog lamp electrical connector.











Installation



1 . To install, reverse the removal procedure.

www.

Fog Lamp - VIN Range: H18680->H99999

Removal

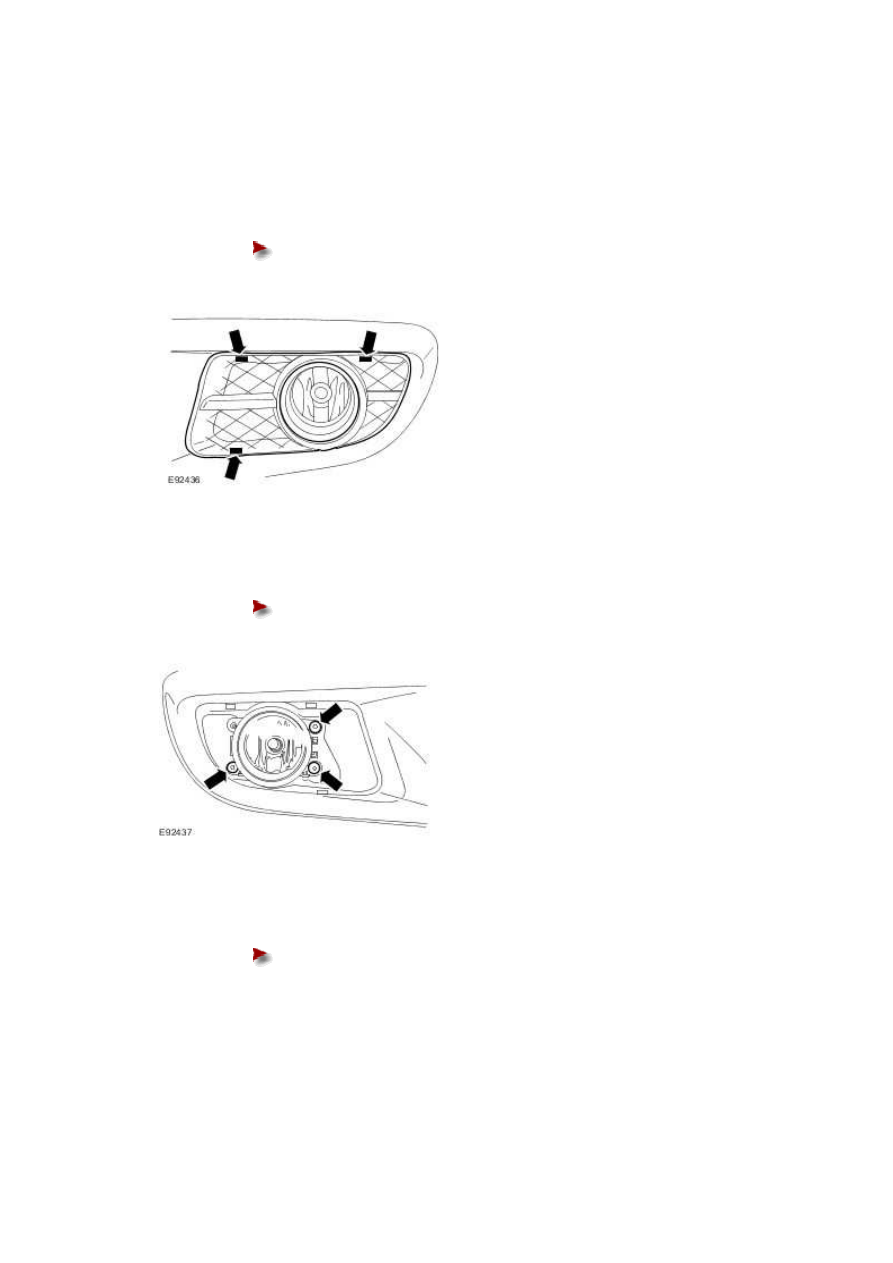

1 . Remove the front fog lamp cover.





Release the retaining clips.











2 . Detach the fog lamp.





Remove the retaining bolts.

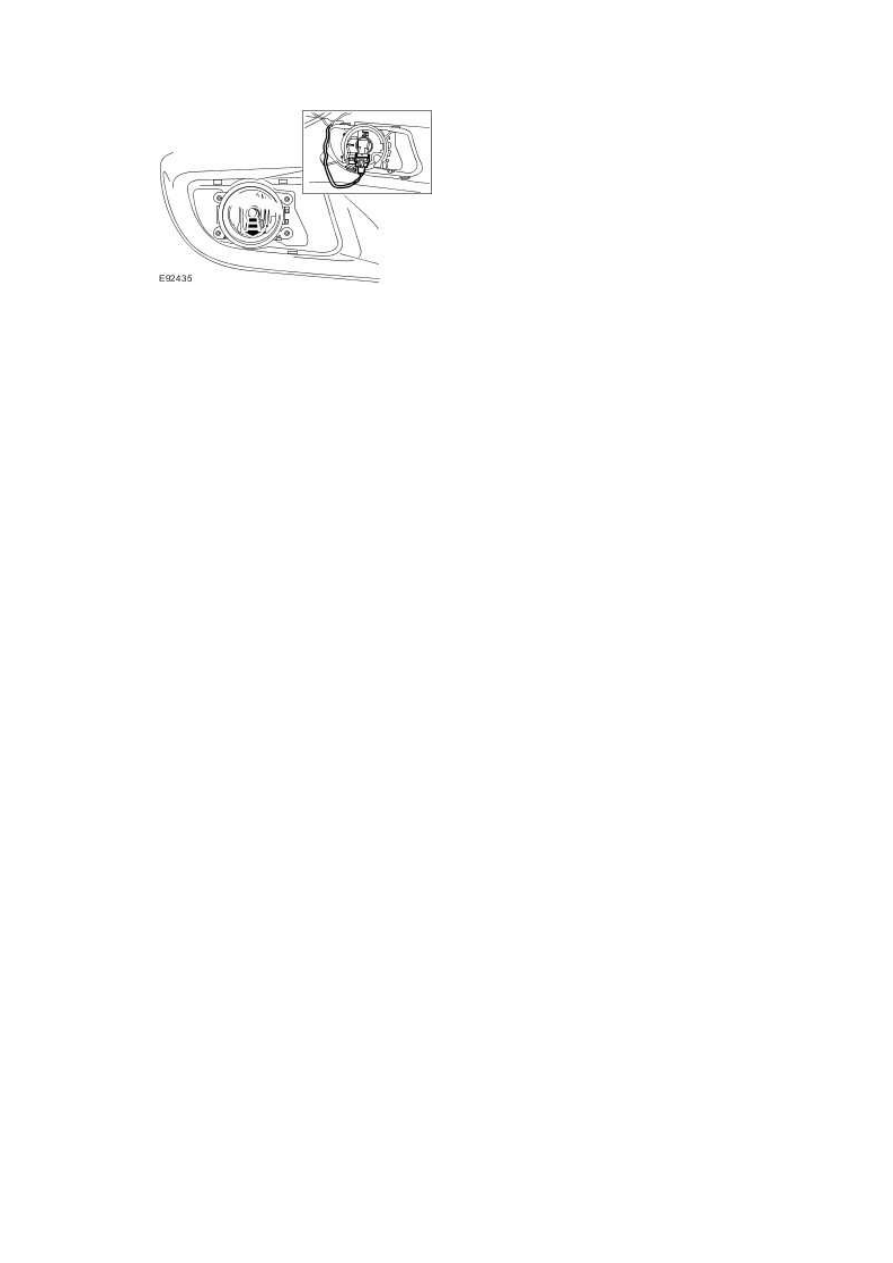

3 . Remove the fog lamp.





Disconnect the electrical connector.











Installation



1 . To install, reverse the removal procedure.
