Jaguar XJ (X350). Manual - part 1328

Exterior Lighting - VIN Range: H18680-
>H99999

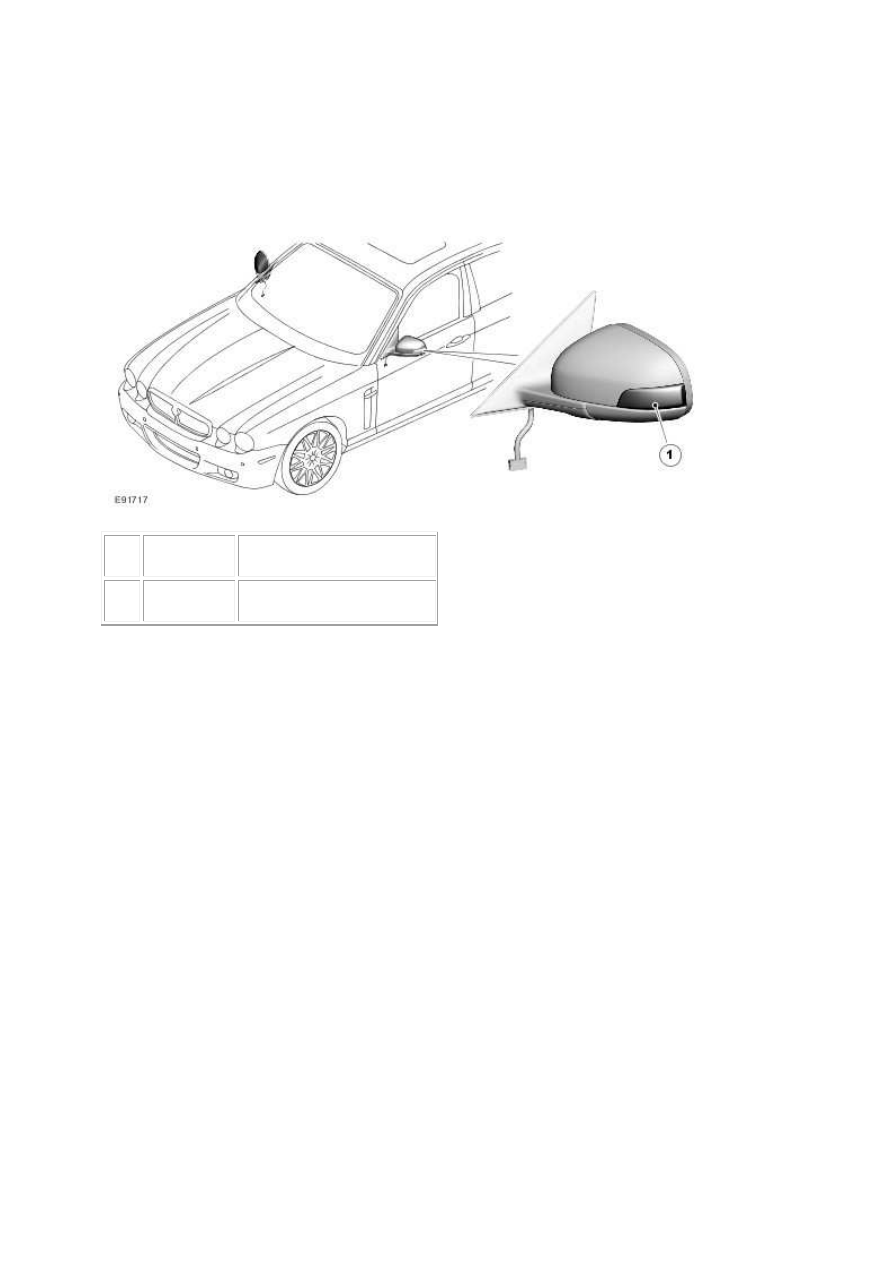

COMPONENT LOCATION



Item



Part Number



Description



1







Direction indicator repeaters





OVERVIEW

Vehicles built from June 2007 feature direction indicator repeaters located in the exterior rear view

mirrors. The functionality and operation of the direction indicator repeaters remains the same as the

previous fender mounted items. For additional information, refer to  Exterior Lighting (417-01 )

In the event of a direction indicator repeater bulb failure, the mirror glass will need to be removed.

For additional information, refer to the Owners Handbook.



Vehicles built from June 2007 also feature revised side marker lamps. The revised side marker lamps

also incorporate a reflector.





Item



Part Number



Description



1







Battery



2







Battery junction box



3







Rear power distribution box



4







LH (left-hand) rear direction indicator



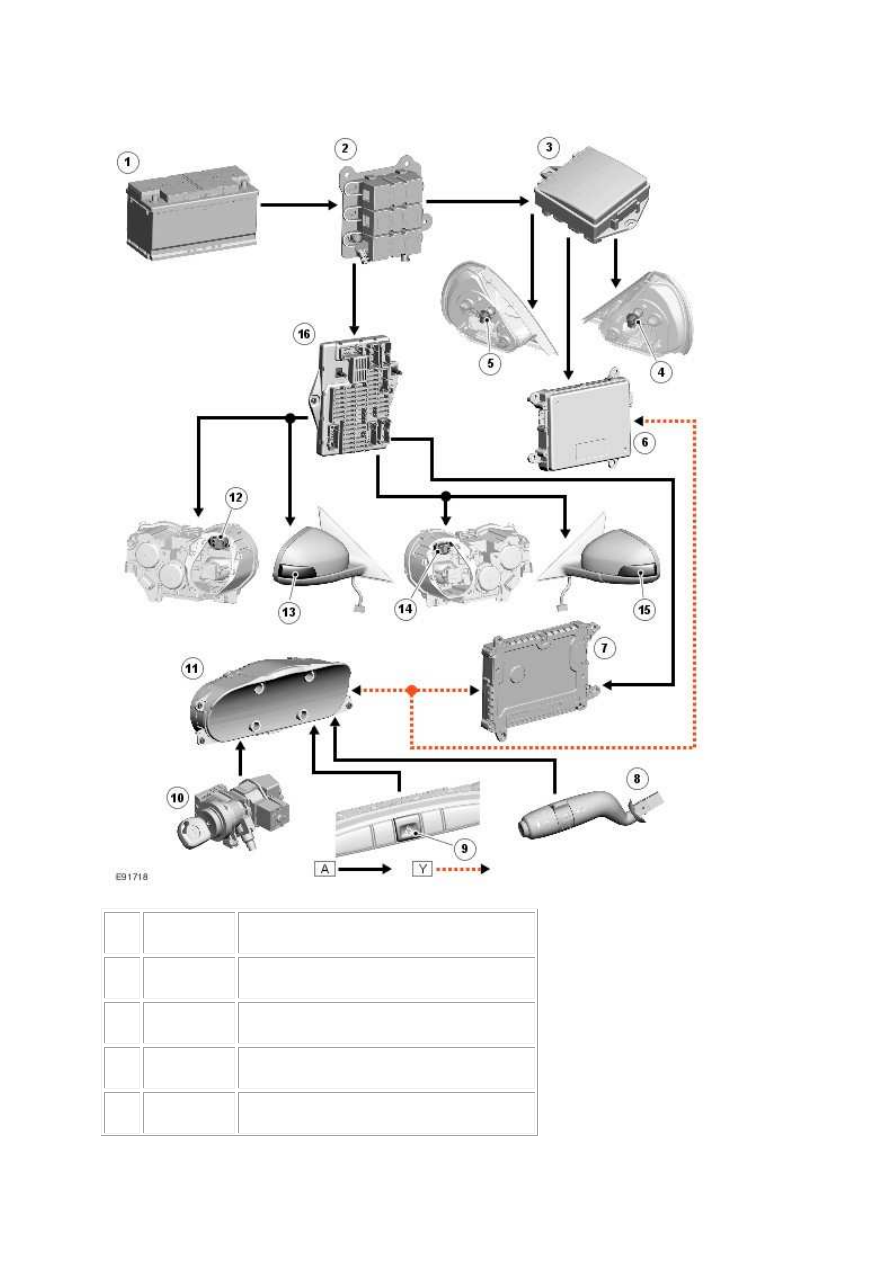

CONTROL DIAGRAM

NOTE:





A = Hardwired; Y = SCP (standard corporate protocol) network.

www.

5







RH (right-hand) rear direction indicator



6







REM (rear electronic module)



7







FEM (front electronic module)



8







Lighting switch



9







Hazard warning switch



10







Ignition switch



11







Instrument cluster



12







RH (right-hand) front direction indicator



13







RH (right-hand) direction indicator repeater



14







LH (left-hand) front direction indicator



15







LH (left-hand) direction indicator repeater



16







Passenger junction box





PRINCIPLES OF OPERATION

The direction indicator lamps will only operate when the ignition switch is in position II. An ignition

switch status signal is transmitted to the FEM (front electronic module) from the instrument cluster

on the SCP (standard corporate protocol) network. The hazard warning lamps will operate with the

ignition switch in any position, including off.

Direction Indicators - Front

A battery feed is provided to passenger junction box relays R1A and R1B from a 100 Amp megafuse

located in the BJB (battery junction box) . Relay R1A controls operation of the RH (right-hand)

direction indicators; relay R1B controls operation of the LH (left-hand) direction indicators.



The ground path for both relays coils is controlled by the FEM (front electronic module) . The FEM

(front electronic module) switches the ground path on and off when a request for direction indicator

operation is received from the column switch or the hazard warning switch. The FEM (front

electronic module) receives this request from the instrument cluster over the SCP (standard

corporate protocol) network. When the request for direction indicator operation is withdrawn, the

FEM (front electronic module) removes the ground path from both relay coils.

Direction Indicators - Rear

A battery feed is provided to rear power distribution box relays R8B and R7A. Relay R8B controls

operation of the RH (right-hand) direction indicators; relay R7A controls operation of the LH (left-

hand) direction indicators.



The ground path for both relay coils is controlled by the REM (rear electronic module) . The REM

(rear electronic module) switches the ground path on and off when a request for direction indicator

operation is received from the column switch or the hazard warning switch. The REM (rear electronic

module) receives this request from the instrument cluster over the SCP (standard corporate

protocol) network. When the request for direction indicator operation is withdrawn, the FEM (front

electronic module) removes the ground path from both relay coils.
