Headlamp Assembly (86.41.33)

Removal



1 . Remove the front bumper cover. <<501-19>>





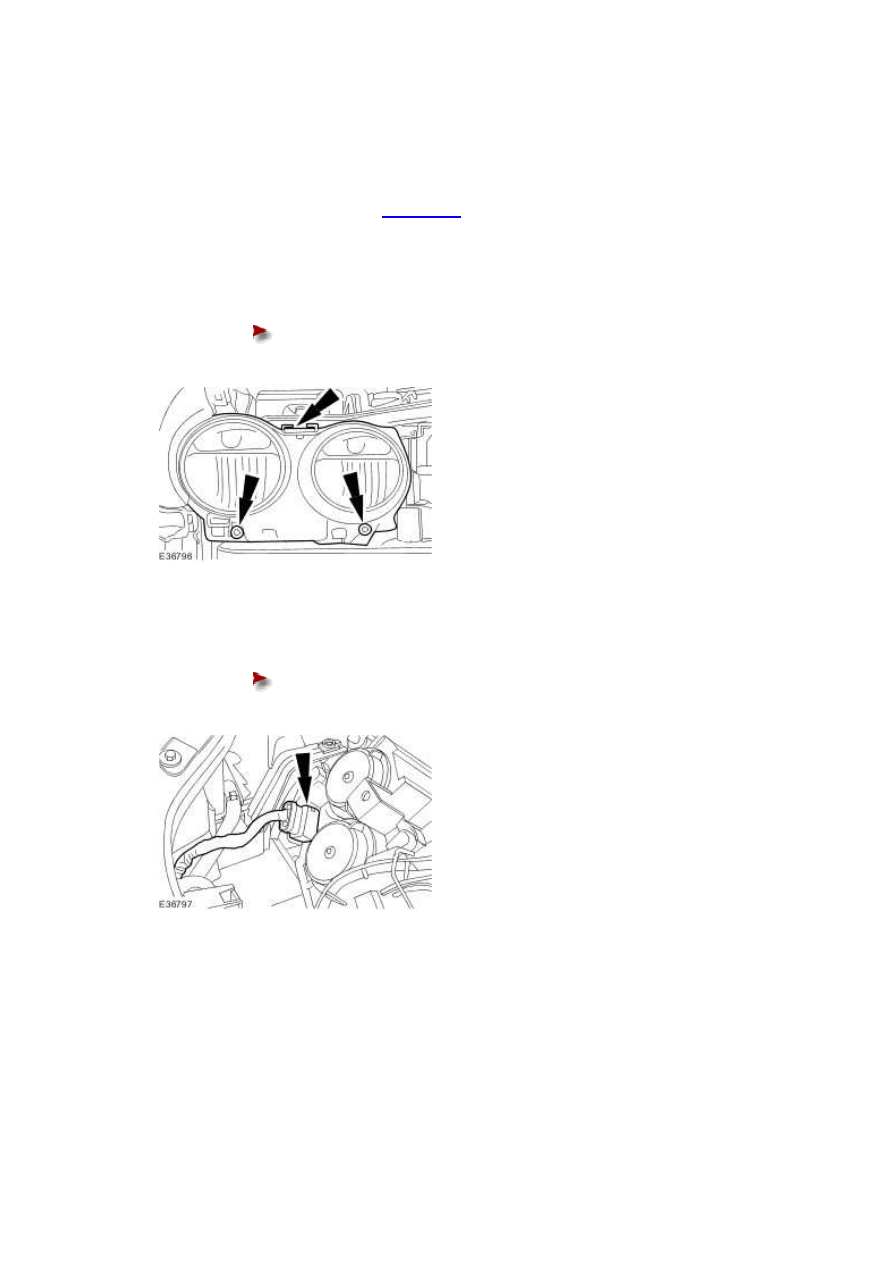

2 . Detach the headlamp assembly.





Remove the headlamp retaining bolts.











3 . Remove the headlamp assembly.





Disconnect the headlamp electrical connector.











Installation



1 . To install, reverse the removal procedure.





2 . Check the headlamp adjustment.

Headlamp Bulb - Vehicles With: High
Intensity Discharge Headlamps (86.42.14)

Removal

  WARNING: VOLTAGES OF UP TO 25 KV ARE POSSIBLE WITH HIGH INTENSITY DISCHARGE

HEADLAMPS (HID).







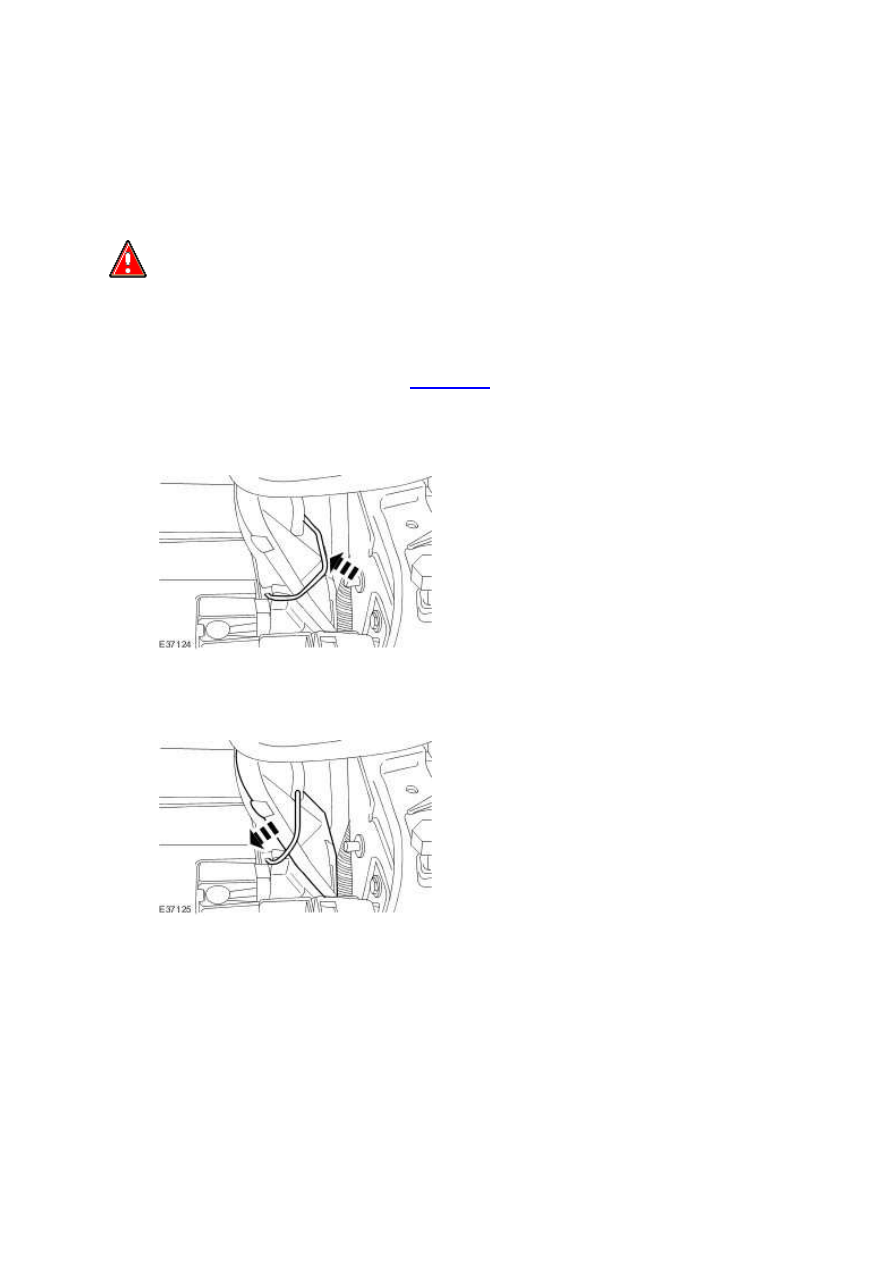

1 . Disconnect the battery ground cable. <<414-01>>





2 . Detach the headlamp bulb cover retaining clip.







3 . Remove the headlamp bulb cover.







4 . NOTE:





Headlamp assembly removed for clarity.



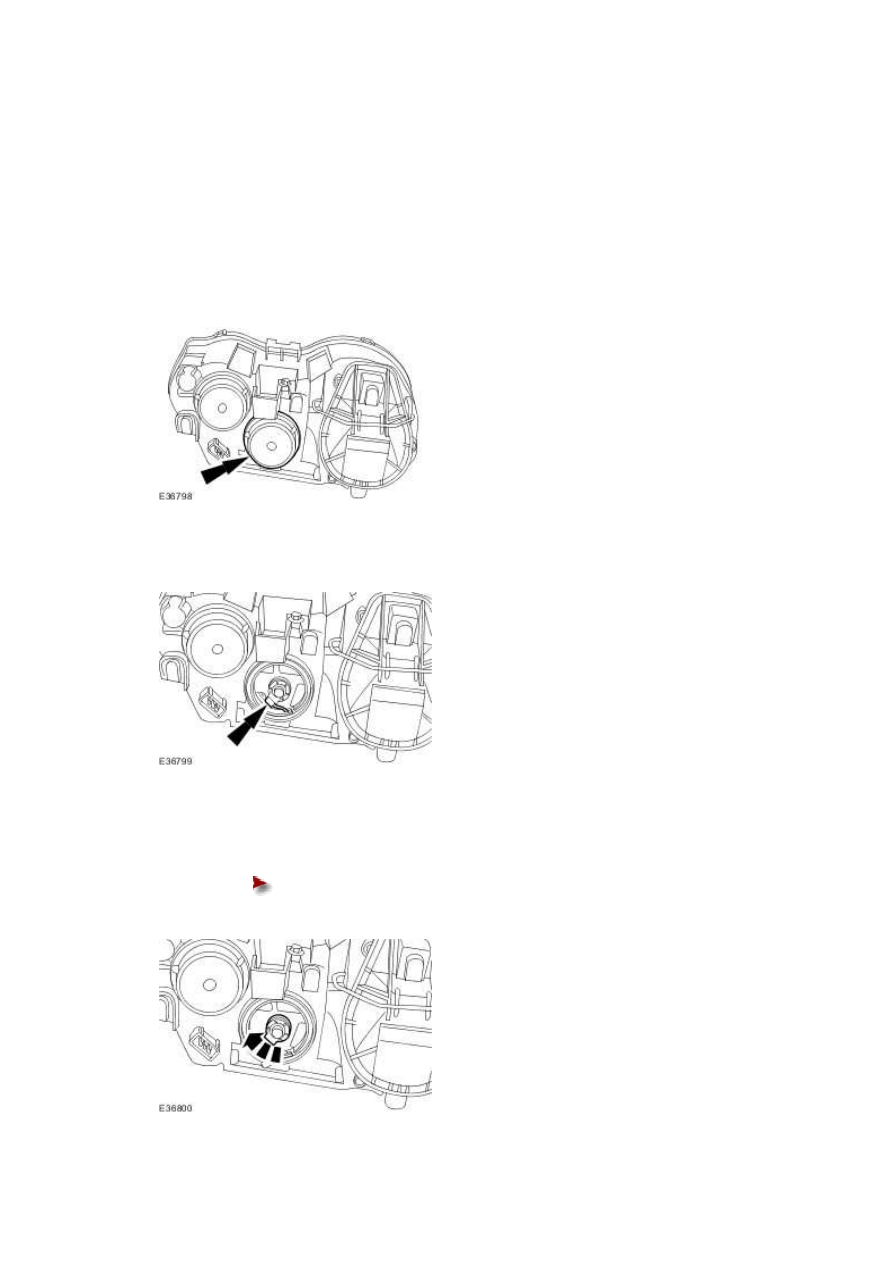

Detach the headlamp bulb retaining clip.

www.





Detach the headlamp bulb.











5 . NOTE:





Headlamp assembly removed for clarity.



Remove the headlamp bulb.





Detach the headlamp bulb electrical connector.











Installation



1 . To install, reverse the removal procedure.







Headlamp Leveling Motor (86.42.04)

Removal



1 . Remove the headlamp assembly.

For additional information, refer to





2 . Remove the headlamp leveling motor cover.







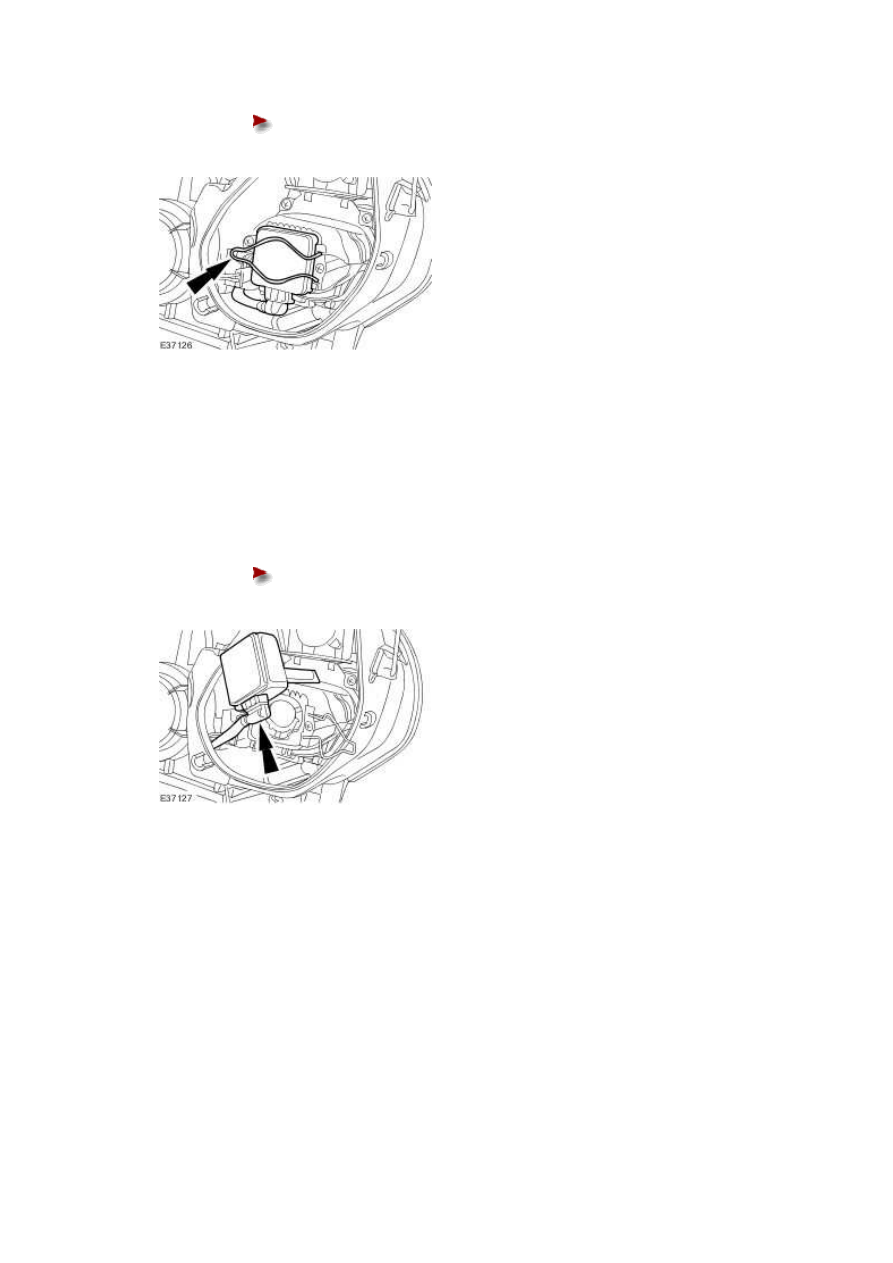

3 . Disconnect the headlamp leveling motor electrical connector.







4 . Rotate and remove the headlamp leveling motor.





Make sure the internal pivot is disengaged from the slide.
