Jaguar XJ (X350). Manual - part 1294

6







CD (compact disc) multichanger



7







Gateway module



8







Antenna amplifiers



9







Speakers





OVERVIEW

Three entertainment systems are available Base, Premium or Portfolio For additional information,

refer to  Audio System (415-01 )

. All systems have FM (frequency modulation) radio and single disc CD (compact disc) player. There is

also the option of a CD (compact disc) multi-changer located in the LH (left-hand) side of the luggage

compartment. The antenna systems are common to all systems. All of the systems may be operated

remotely by use of switches located on the steering wheel.



The premium system has the addition of different door speakers, a subwoofer speaker mounted to

the rear parcel shelf, two additional instrument panel speakers and an amplifier mounted in the

luggage compartment.



Three variants of digital radio are available as well as the normal RF radio signal. These are

dependant upon which market the vehicle is built for:

•



SDARS (Satellite Digital Audio Radio Service) NAS only

•



IBOC (In Band On Channel) Nas only

•



DAB (Digital Audio Broadcasting) Europe and Australia only

NOTE:





SDARS and IBOC cannot be specified together.



The audio system communicates on th D2B bus. DAB and SDARS/IBOC radio modules communicate

on the MOST bus. The D2B and Most systems communicate with each other via a gateway module

located in the LH (left-hand) side of the luggage compartment.

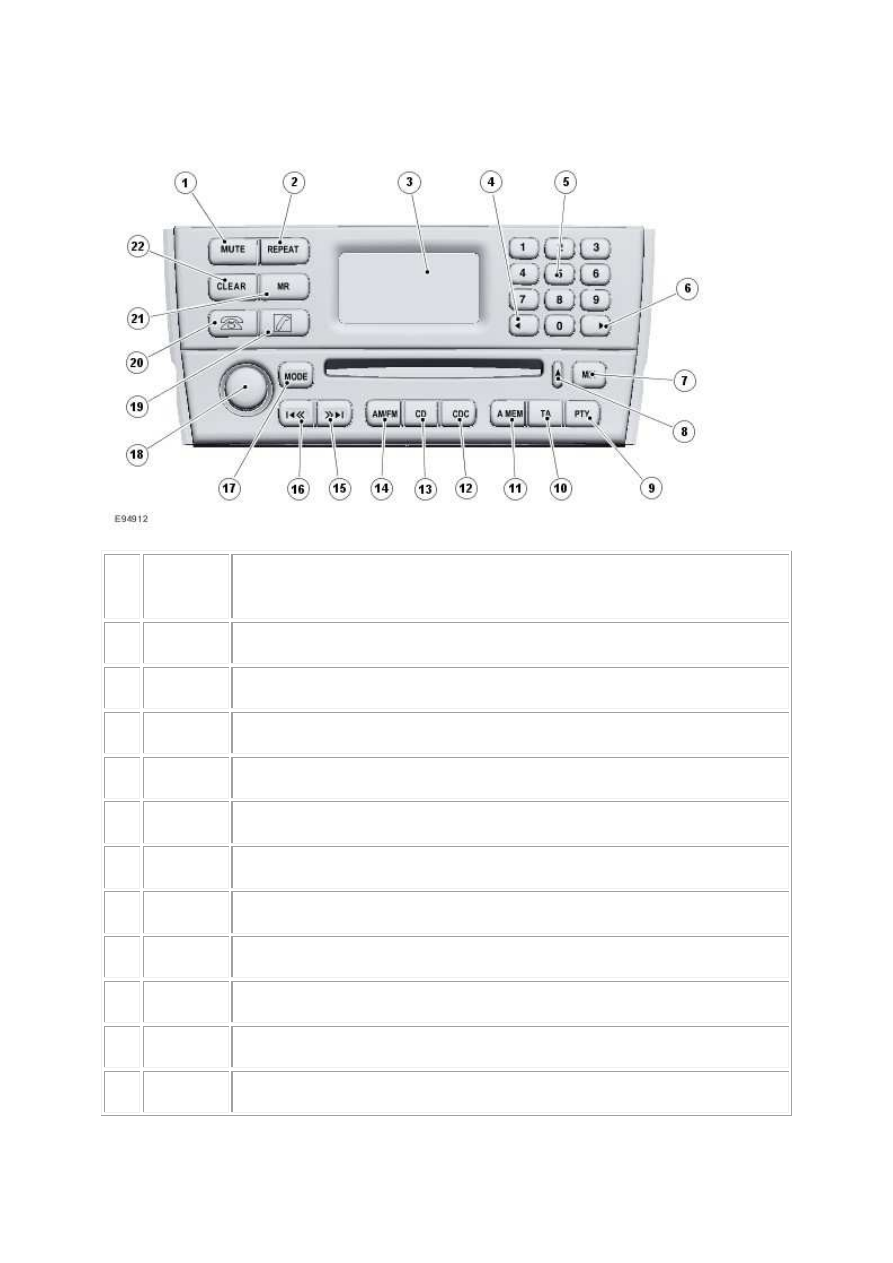

BASE AUDIO SYSTEM



Item



Part

Number



Description



1







Mute



2







Repeat



3







LCD (liquid crystal display) screen



4







Seek down



5







Station presets/ telephone keypad



6







Seek up



7







Mix (shuffle CD (compact disc) s or CD (compact disc) tracks)



8







CD (compact disc) eject button



9







PTY (program Type)



10







Traffic announcement



11







Automatic memory store



www.

12







CD (compact disc) changer



13







Single CD (compact disc) mode



14







AM (amplitude modulation) /FM (frequency modulation) band change



15







Seek up AM (amplitude modulation) /FM (frequency modulation) cue/review CD

(compact disc)



16







Seek down AM (amplitude modulation) /FM (frequency modulation) cue/review

CD (compact disc)



17







Mode



18







On/Off and volume control



19







Send/end telephone call



20







Phone mode



21







Memory recall, phone memory



22







Clear





The Base level audio system comprises:

•



Audio head unit (IHU)

•



LCD (liquid crystal display) and control panel

•



Speakers

•



Antenna system

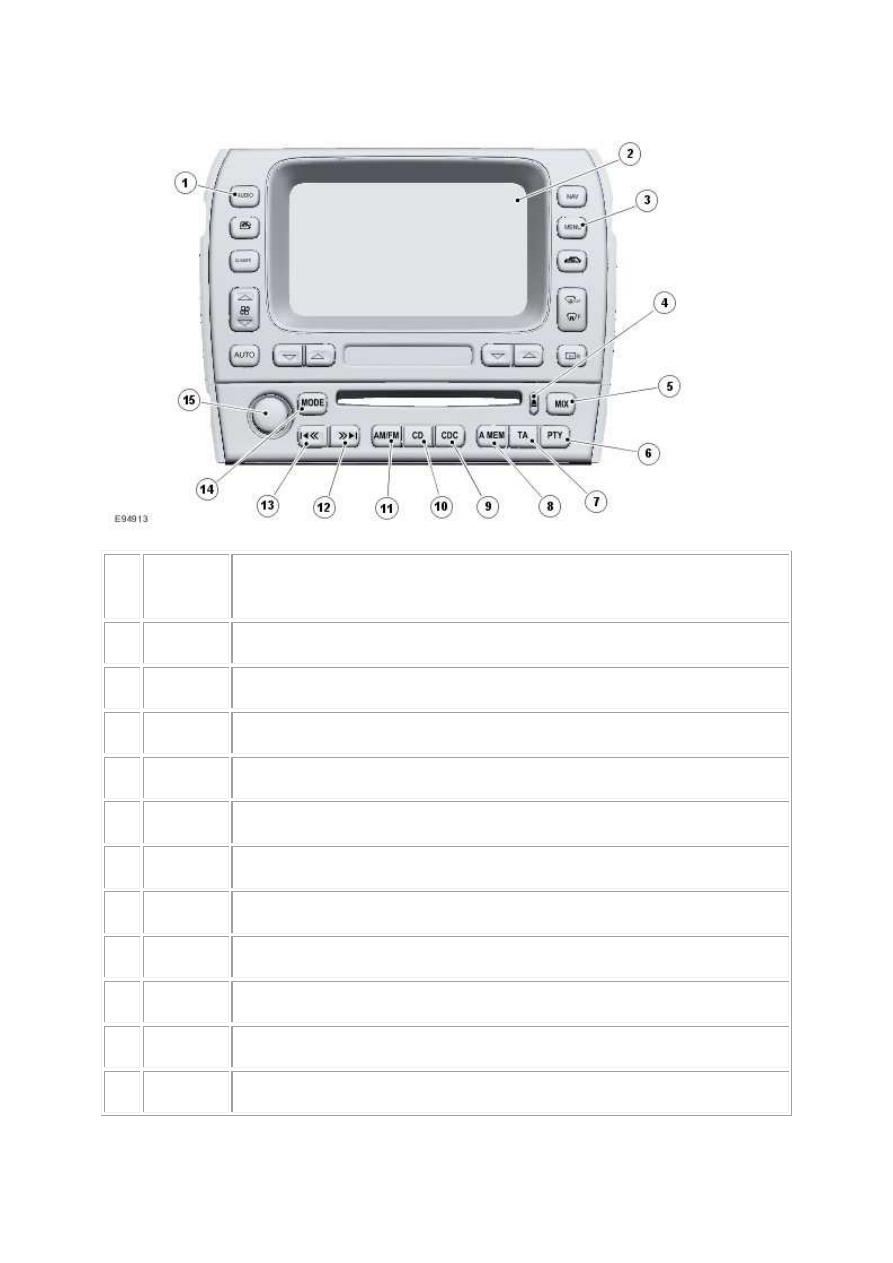

PREMIUM AUDIO SYSTEM



Item



Part

Number



Description



1







Audio system access button



2







Touch Screen Display (TSD)



3







Menu access button



4







CD (compact disc) eject button



5







Mix (shuffle CD (compact disc) s or CD (compact disc) tracks)



6







PTY (program Type)



7







Traffic announcement



8







Automatic memory store



9







CD (compact disc) changer



10







Single CD (compact disc) mode



11







AM (amplitude modulation) /FM (frequency modulation) band change
