Jaguar XJ (X350). Manual - part 1293

11



 —



Cassette eject button



12



 —



CD seek forward, cassette fast forward, radio seek forward button



13



 —



CD seek back, cassette fast rewind, radio seek back button



14



 —



Mode button (volume/bass/treble/balance/fade)



15



 —



ON/OFF push (rotary volume/bass/treble/balance/fade) knob





Touch screen CD/MD



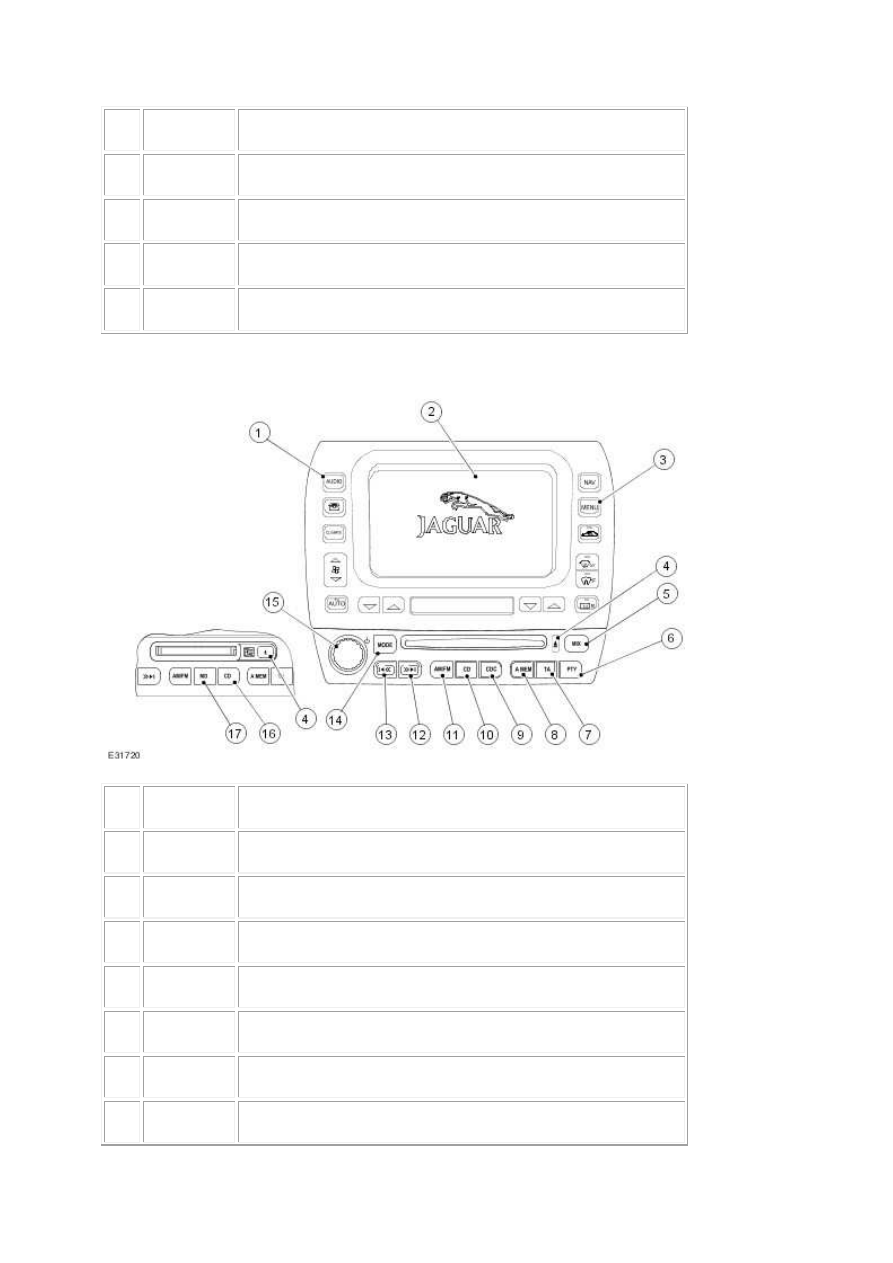

Item



Part Number



Description



1



 —



On/Off push for touch-screen controls



2



 —



Touch-screen display



3



 —



Press to access touch-screen options



4



 —



Eject CD or MD



5



 —



Mix CDs or CD/MD tracks button



6



 —



Priority programme type button



7



 —



Traffic announcement button



8



 —



Auto memory button



9



 —



Select CD changer



10



 —



Select compact disc when in other audio mode, or CD pause



11



 —



Audio Source - AM/FM radio



12



 —



CD seek forward, cassette fast forward, radio seek forward button



13



 —



CD seek back, cassette fast rewind, radio seek back button



14



 —



Mode button (volume/bass/treble/balance/fade)



15



 —



ON/OFF push (rotary volume/bass/treble/balance/fade) knob



16



 —



Select CD changer



17



 —



Select mini disc play when in other audio mode or MD pause





The choice of two entertainment systems are available (base or premium), with three media types

available cassette, compact disc or mini disc player. There is the addition of a compact disc muti-

changer located in the luggage compartment. The aerial is common to both systems (base and

premium). All of the systems may be operated remotely by use of switches located on the steering

wheel.



The premium system has the addition of different door speakers, a subwoofer speaker mounted to

the rear parcel shelf, two additional instrument panel speakers and an amplifier mounted in the

luggage compartment.



An additional system is fitted to the Super V8 Portfolio. This system is an enhancement on the

premium system, offering a 7.1 channel Dolby Pro Logic 2 surround sound system. In addition to the

premier system, the Dolby Pro Logic 2 system has two additional surround speakers in the rear parcel

shelf and a centrally mounted speaker in the instrument panel. It has an improved subwoofer with an

enclosure, and this is mounted to the underside of the parcel shelf. The mid-bass door speakers have

been uprated, with the front speakers needing an additional amplifier, and this is mounted in the

luggage compartment. For the vehicles fitted with the rear seat entertainment, the system will also

offer infra red headphones.



The touch screen audio unit is only fitted to the vehicle when satellite navigation has been selected

as a option.

www.





When working on any part of the audio unit the audio unit security code must be obtained first.



NOTE:





The use of any cleaning liquid to clean the high gloss facia of the audio unit is prohibited, to

clean the high gloss facia the use of a lint free dry cloth is recommended.





NOTE:





Compact discs and mini discs should be checked for scratches and marks before condemning an

audio unit, if the surface of a compact disc or mini disc is dirty, use an appropriate compact disc

or mini disc cleaner.





Refer to the Sound System Handbook for setting-up procedures and use, after diagnostic or repair

operations.







NOTE:

Audio System - VIN Range: H18680-
>H99999

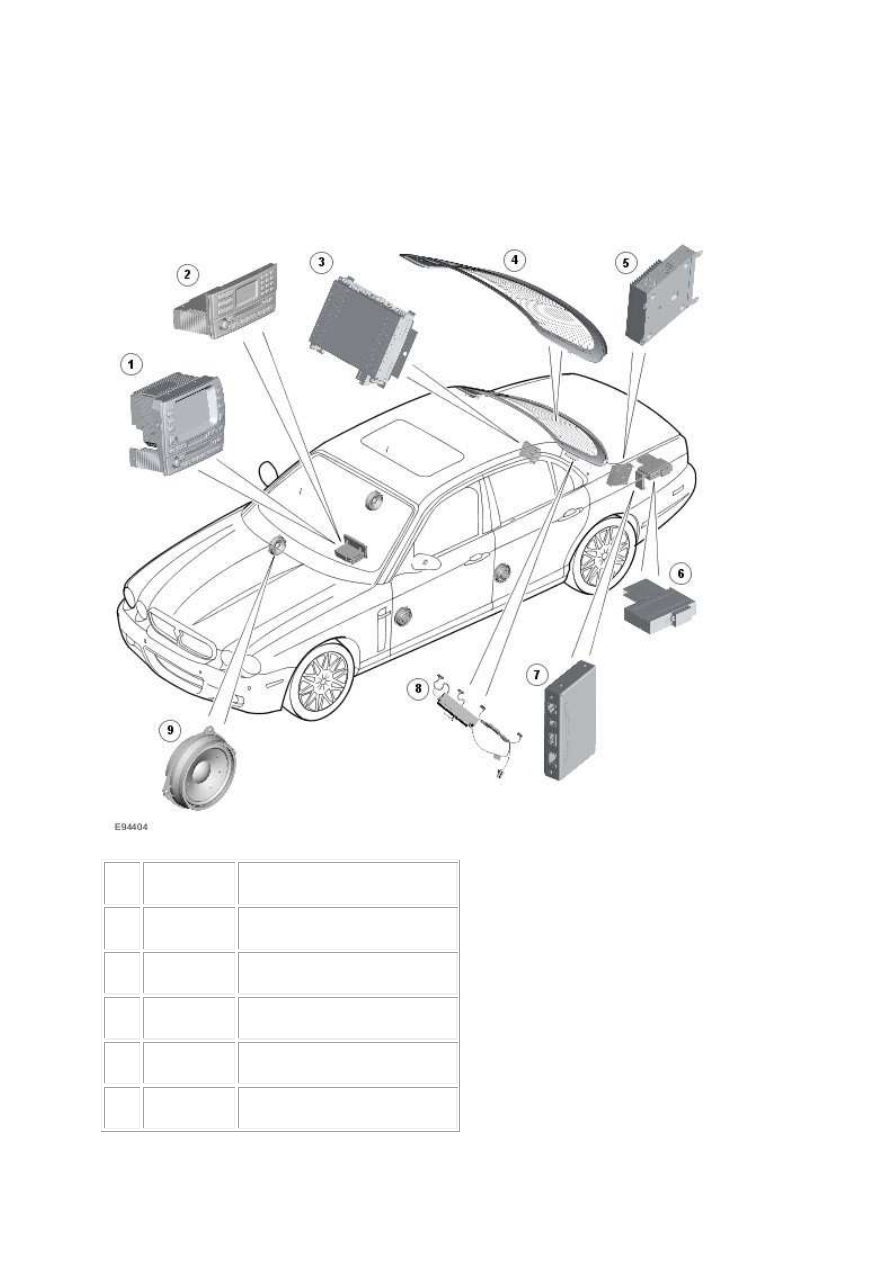

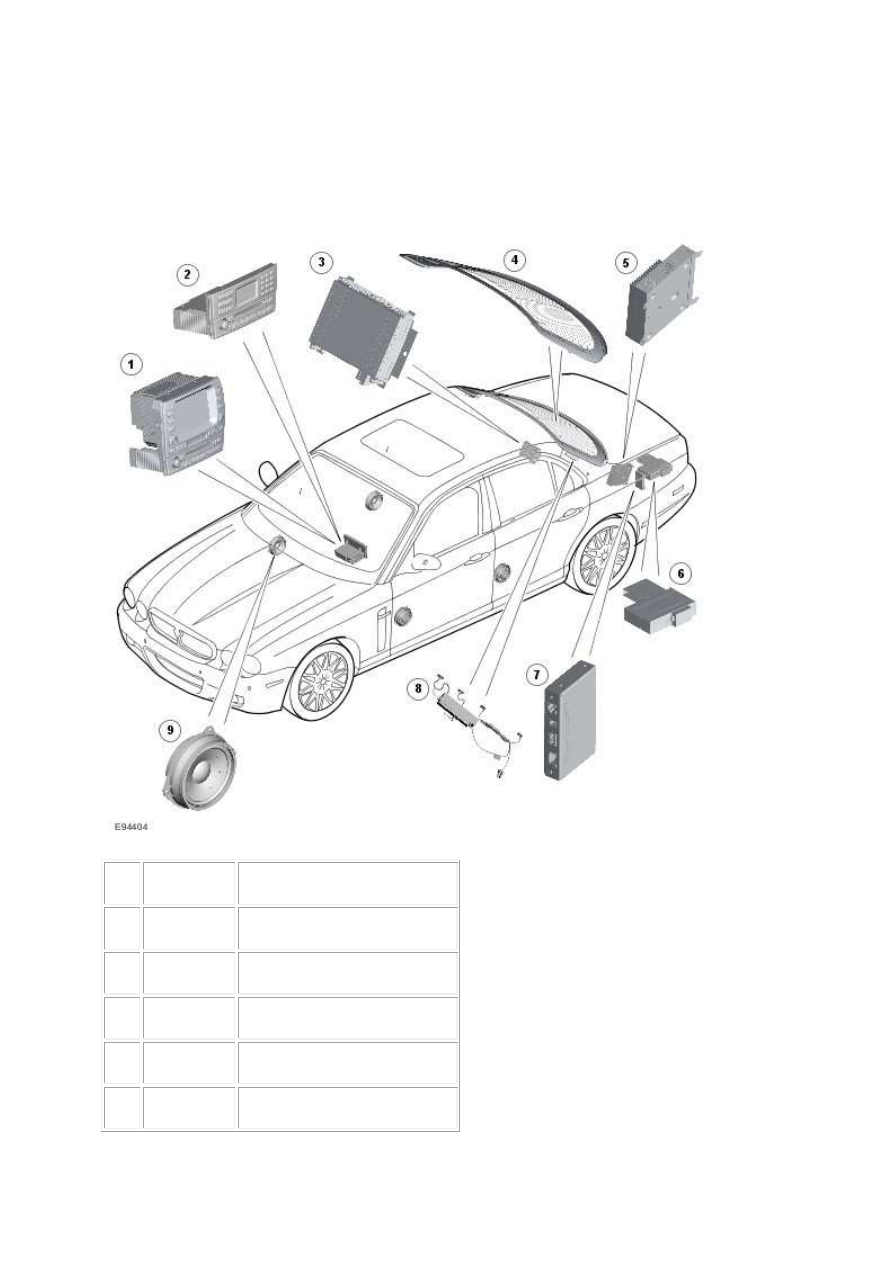

COMPONENT LOCATION



Item



Part Number



Description



1







Premium IHU



2







Low line IHU



3







DAB/SDARS/ IBOC radio module



4







Rear screen antenna



5







Audio amplifier
