Instrument Cluster (88.20.01)

Removal



1 . Lower and extend the steering column to its maximum rearward position.





2 . Disconnect the battery ground cable. <<414-01>>





3 . Remove the centre console. <<501-12>>





4 .

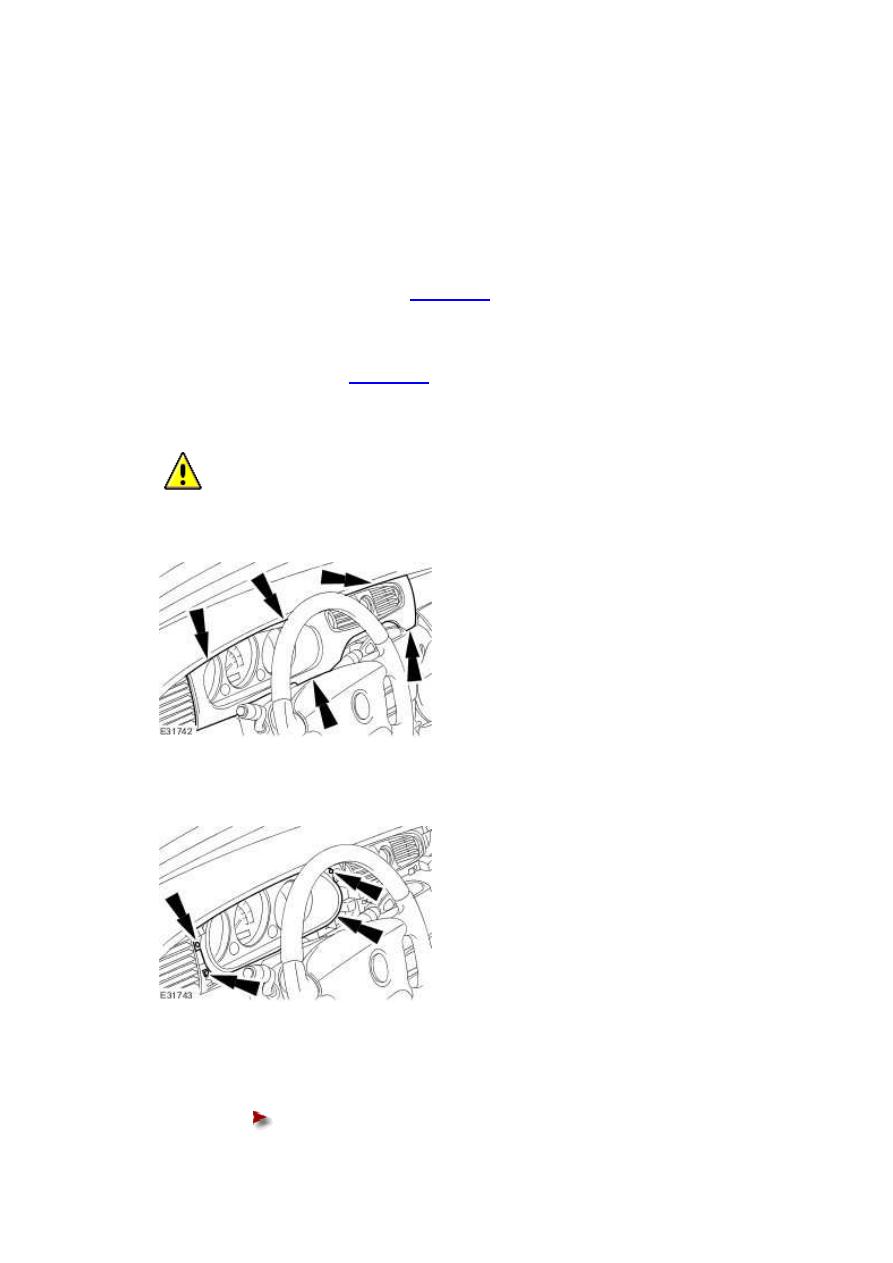

  CAUTION: Make sure damage does not occur to the instrument panel finish panel.



Remove the instrument panel finish panel.







5 . Remove the instrument cluster finish panel.







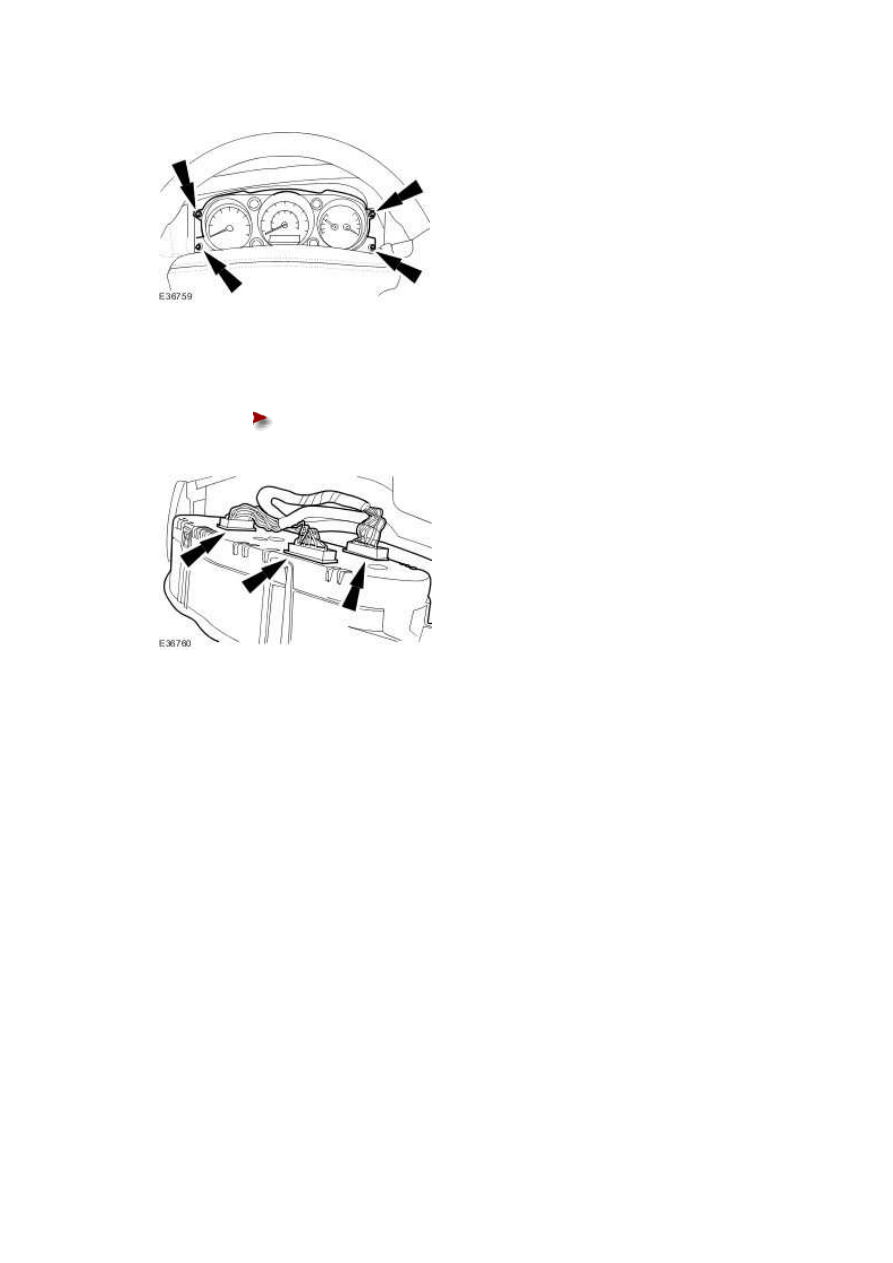

6 . Detach the instrument cluster.





Remove the instrument cluster retaining nuts.











7 . Remove the instrument cluster.





Disconnect the electrical connectors.











Installation



1

.



NOTE:





A new instrument cluster must be configured using the Jaguar approved diagnostic

equipment.





To install, reverse the removal procedure.









www.

Instrument Cluster Lens (88.20.28)

Removal



1 . Remove the instrument cluster.

For additional information, refer to





2

.



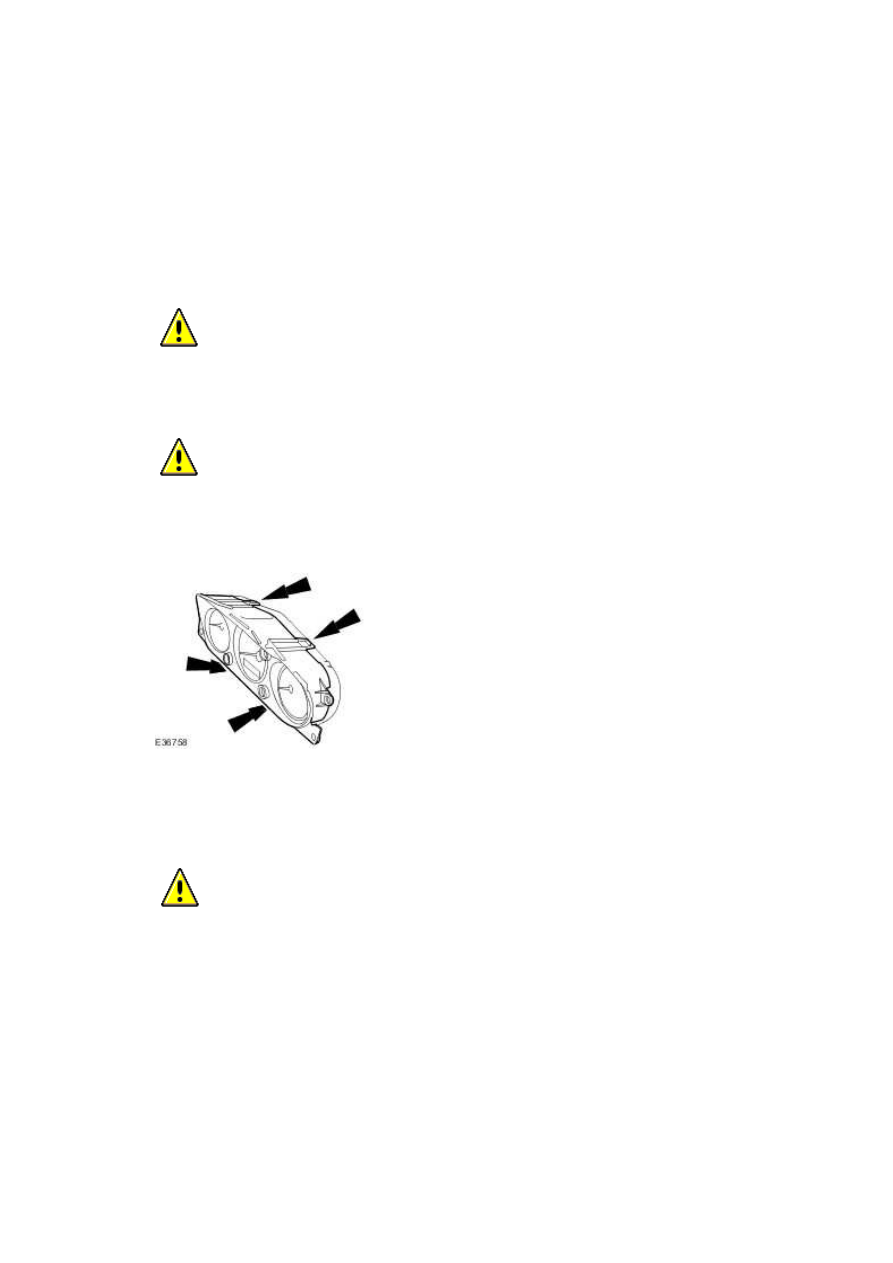

  CAUTION: Disassembly and assembly of the instrument cluster must only be carried

out in a dust free and electrostatically protected area.





  CAUTION: Care must be taken when removing or installing the cluster lens not to

touch the dial faces or lens surface.





Remove the instrument cluster lens.







Installation



1

.



  CAUTION: Care must be taken when installing the cluster lens to prevent damage to

the instrument cluster pointers.





To install, reverse the removal procedure.









413-06 : Horn





Specifications





Specifications

Torque Specifications

Description

Nm  lb-ft  lb-in

Horn Switch Retaining Screws  5

—

44
