Jaguar XJ (X350). Manual - part 1258

message missing even

though CAN keep

awake message was

received)



though (CAN Bus) keep
awake message was
received



CAN Bus circuit between instrument

cluster and electronic parking brake



U1147

SCP (J1850) Invalid or

Missing Data for

Vehicle Security



•



Instrument cluster,
invalid response from
rear electronic module
during
challenge/response



Check rear electronic module for

stored DTCs



U1262

SCP (J1850)

Communication Bus

Fault



•



Instrument cluster - No
response from rear
electronic module
during
challenge/response



Check rear electronic module for

stored DTCs



U1751

Steering Column Lock

System Status

Message Missing from

REM



•



Instrument cluster -
missing (electronic
steering column lock)
enable status - OFF
message from rear
electronic module
(logged after 2 retries)



Check rear electronic module for

stored DTCs



U1752

Steering Column Lock

System Status

Message Missing from

FEM



•



Instrument cluster -
(electronic steering
column lock) missing
enable status - OFF
message from front
electronic module
(logged after 2 retries)



Check front electronic module for

stored DTCs



U1900

CAN Communication

Bus Fault (PATS use

only - Receive Error)



•



Instrument cluster -
missing messages on
CAN bus



Refer to electrical circuit diagrams,

notes and check instrument cluster

CAN Bus circuit for fault



U2150

SCP (J1850) Invalid

Data from REM



•



Instrument cluster -
(electronic steering
column lock) missing or
incorrect (electronic
steering column lock)
enable status from rear
electronic module



Check rear electronic module for

stored DTCs



U2152

SCP (J1850) Invalid

Data from FEM



•



Instrument cluster -
(electronic steering
column lock) missing or

Check front electronic module for

stored DTCs



incorrect enable status
from front electronic
module



U2195

SCP (J1850) Invalid

Data from SCLM



•



Instrument cluster -
(electronic steering
column lock) missing or
incorrect enable status
from electronic steering
column lock module



Check electronic steering column

lock module for stored DTCs



U2196

Invalid Data for Engine

RPM



•



Instrument cluster
receive CAN Bus
message with default
data for >1 Sec



Check dynamic stability control

module for stored DTCs



U2197

Invalid data for Vehicle

Speed



•



Instrument cluster
receive CAN Bus
message with default
data for >1 Sec



Check dynamic stability control

module for stored DTCs



U2199

Invalid data for Engine

Coolant



•



Instrument cluster
received CAN Bus
message with default
data for >1 Sec



Check engine control module for

stored DTCs



U2200

Invalid 'ODO Count'

data



•



Instrument cluster
received CAN Bus
message with default
data for >1 Sec



Check dynamic stability control

module for stored DTCs



U2510

CAN - Invalid data for

Vehicle Security



•



(LED flash 23)
Instrument cluster,
engine control module
PATS identification
wrong/mismatch with
cluster



Enable engine control module PATS

identification transfer to instrument

cluster using the manufacturer

approved diagnostic system



U2511

CAN - Data Mis-Match

(Receive data does not

match expected)



•



Instrument cluster -
CAN Bus
communication failure
with engine
management control
module



Refer to electrical circuit diagrams,

notes and check instrument cluster

to engine management control

module CAN Bus circuit for fault



U2515  Data Missing for

Adaptive Cruise

•



Instrument cluster -
CAN message missing
from adaptive cruise

Check adaptive cruise control

module for stored DTCs



www.

Control



control (only logged
when cruise control is
enabled)



U2516  CAN bus Off



•



Instrument cluster -
CAN Bus
communication failure



Refer to electrical circuit diagrams,

notes and check Instrument cluster

CAN Bus circuit for fault



U2519  Data Missing for EPB



•



Instrument cluster -
CAN message missing
from electronic parking
brake



Check electronic parking brake

module for stored DTCs



U2521

Data Missing for

Vehicle Speed



•



Instrument cluster -
CAN message missing
from dynamic stability
control module



Check dynamic stability control

module for stored DTCs



U2522

Data Missing for

Transmission Gear

Selected



•



Instrument cluster -
CAN message missing
from transmission
control module



Check transmission control module

for stored DTCs



U2523

Data Missing for

Engine Speed



•



Instrument cluster -
CAN message missing
from engine control
module



Check engine control module for

stored DTCs



U2524

Data Missing for Air

Suspension



•



Instrument cluster -
CAN message missing
from air suspension
control module



Check air suspension control

module for stored DTCs









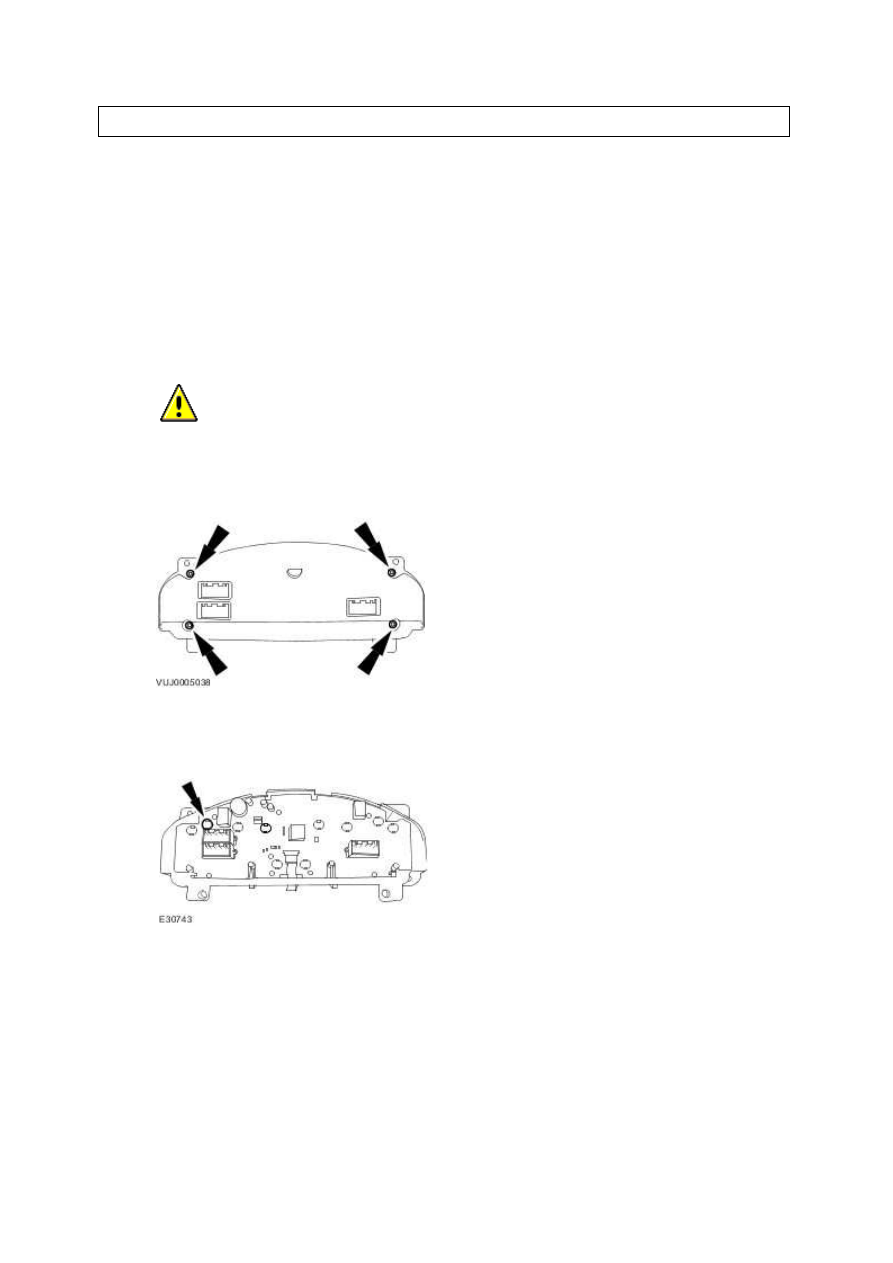

Removal and installation





Indicator Bulb (86.45.61)

Removal



1 . Remove the instrument cluster.

For additional information, refer to





2

.



  CAUTION: Disassembly and assembly of the instrument cluster must only be carried

out in an electrostatically protected area.





Remove the instrument cluster housing.







3 . Remove the indicator bulb.







Installation



1 . To install, reverse the removal procedure.







www.
