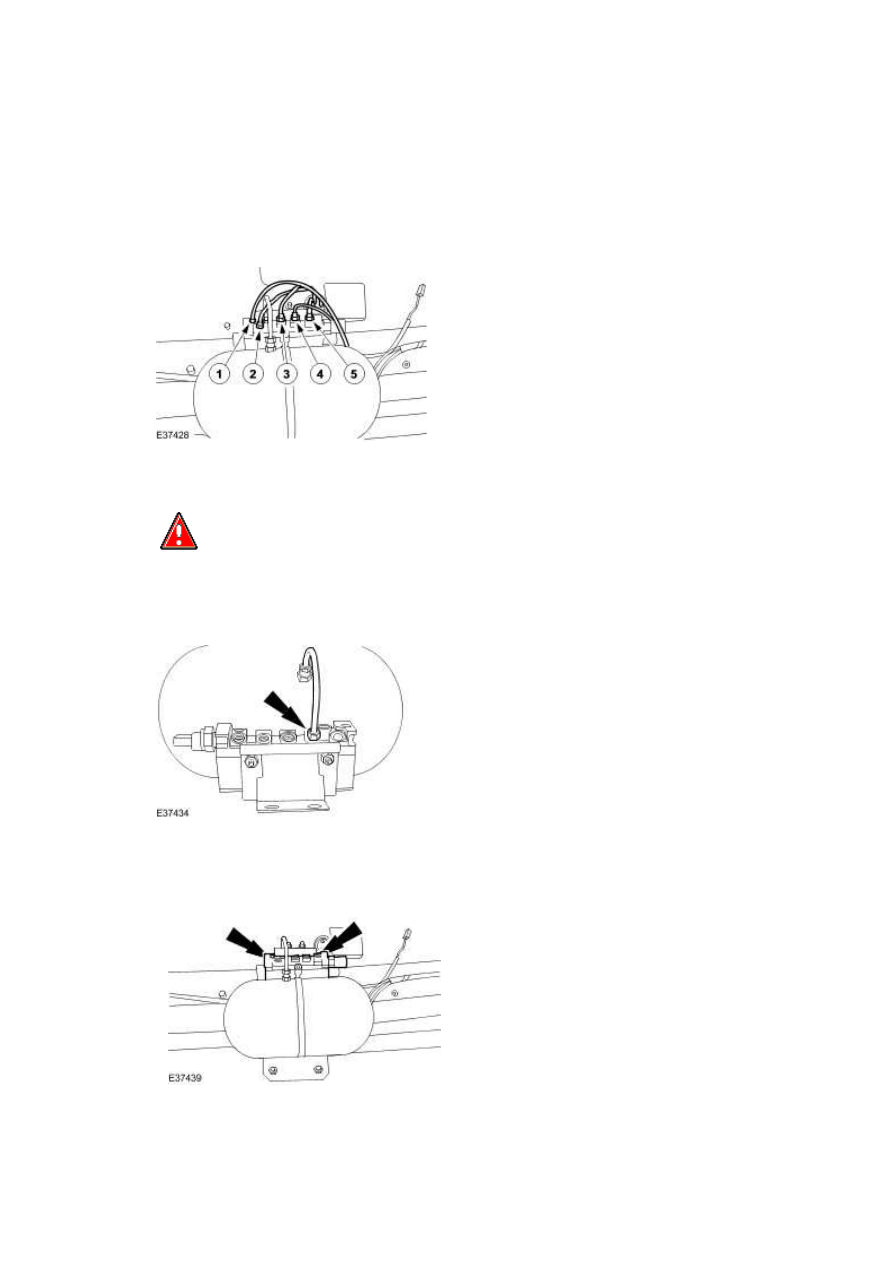

3) Detach the yellow air pipe.





4) Detach the red air pipe.





5) Detach the brown air pipe.











9

.



  WARNING: Loosen the pipe no more than one full turn to allow the stored air

pressure to vent for a minimum of one minute.





Detach the pink air pipe.







10 . Remove the solenoid valve block.







Installation



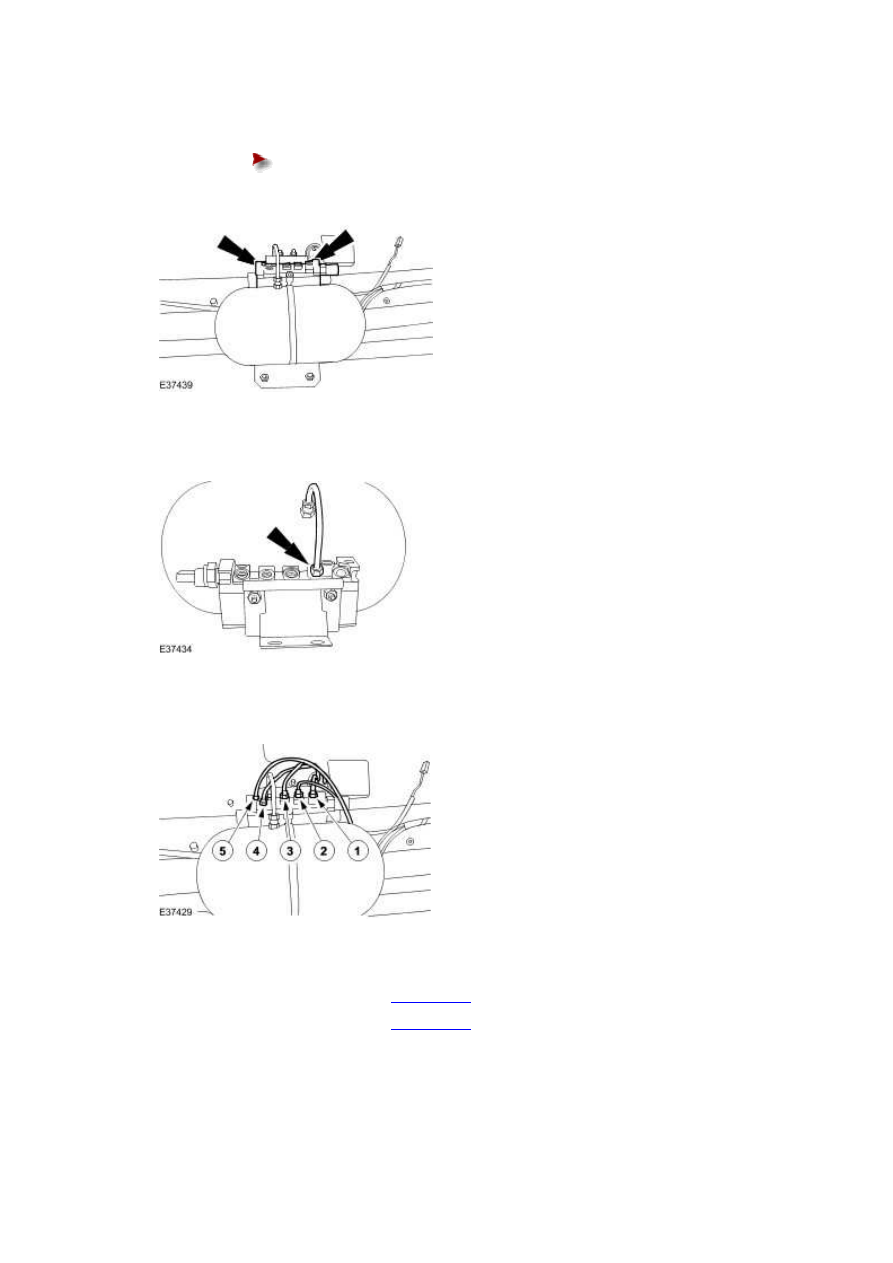

1 . To install, reverse the removal procedure.





Tighten to 5 Nm.











2 . Tighten to 5 Nm.







3 . Tighten to 5 Nm.







4 . Connect the battery ground cable.

<<414-01>>







5  Where required. Using the Jaguar approved diagnostic system pressurize the air suspension
.



system.







6 . Start and run the engine for 2 minutes to make sure the vehicle has leveled.



www.

Front Air Spring (60.32.08)

Removal



1 . Using the Jaguar approved diagnostic system depressurize the air suspension system.





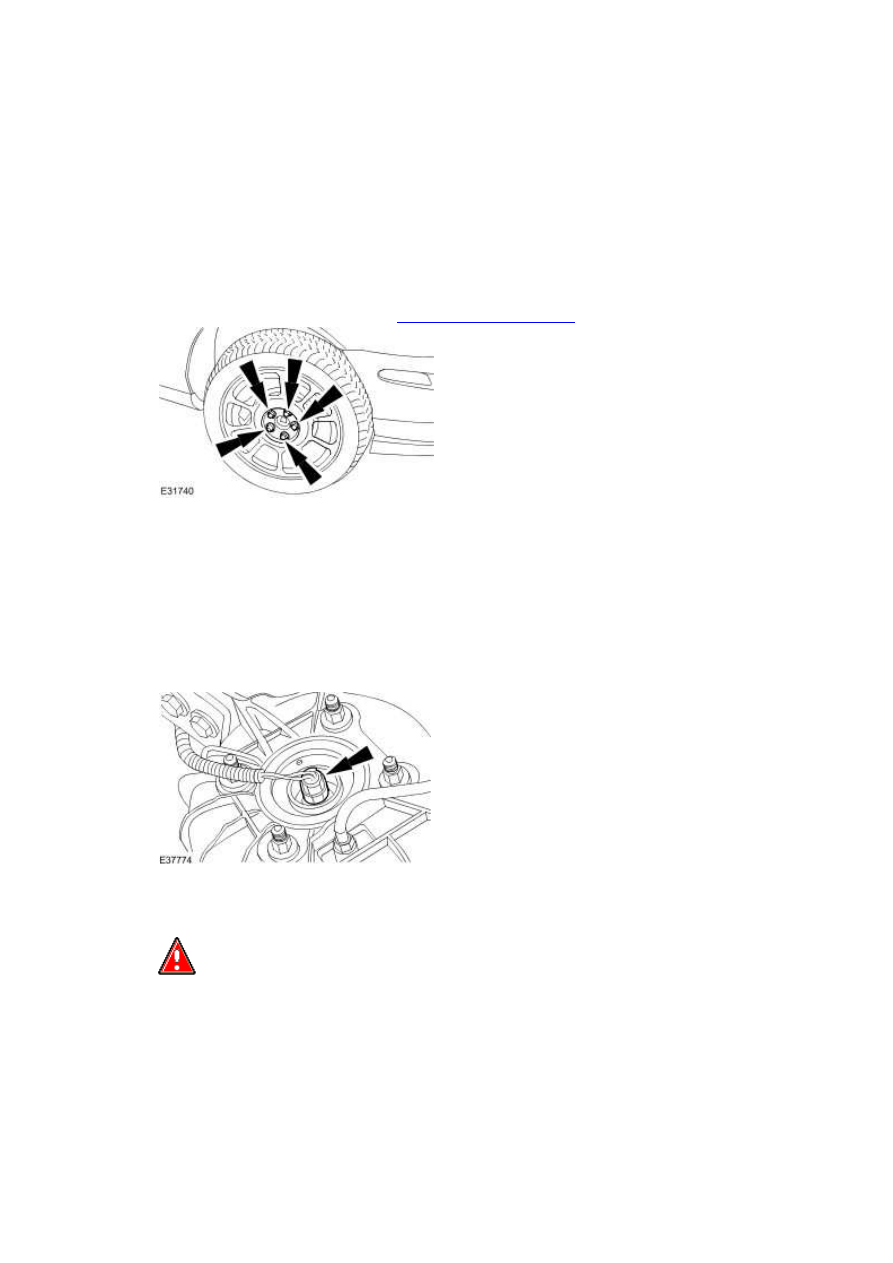

2 . Remove the wheel and tire assembly.

For additional information, refer to

Wheel and Tire (74.20.05)









3 . NOTE:





Left-hand shown, right-hand similar.



Disconnect the air spring electrical connector if fitted.







4

.



  WARNING: Loosen the air pipe until the stored air pressure starts to vent. Wait for

at least one minute for the air pressure to escape completely before fully removing the air

pipe connector.







Left-hand shown, right-hand similar.



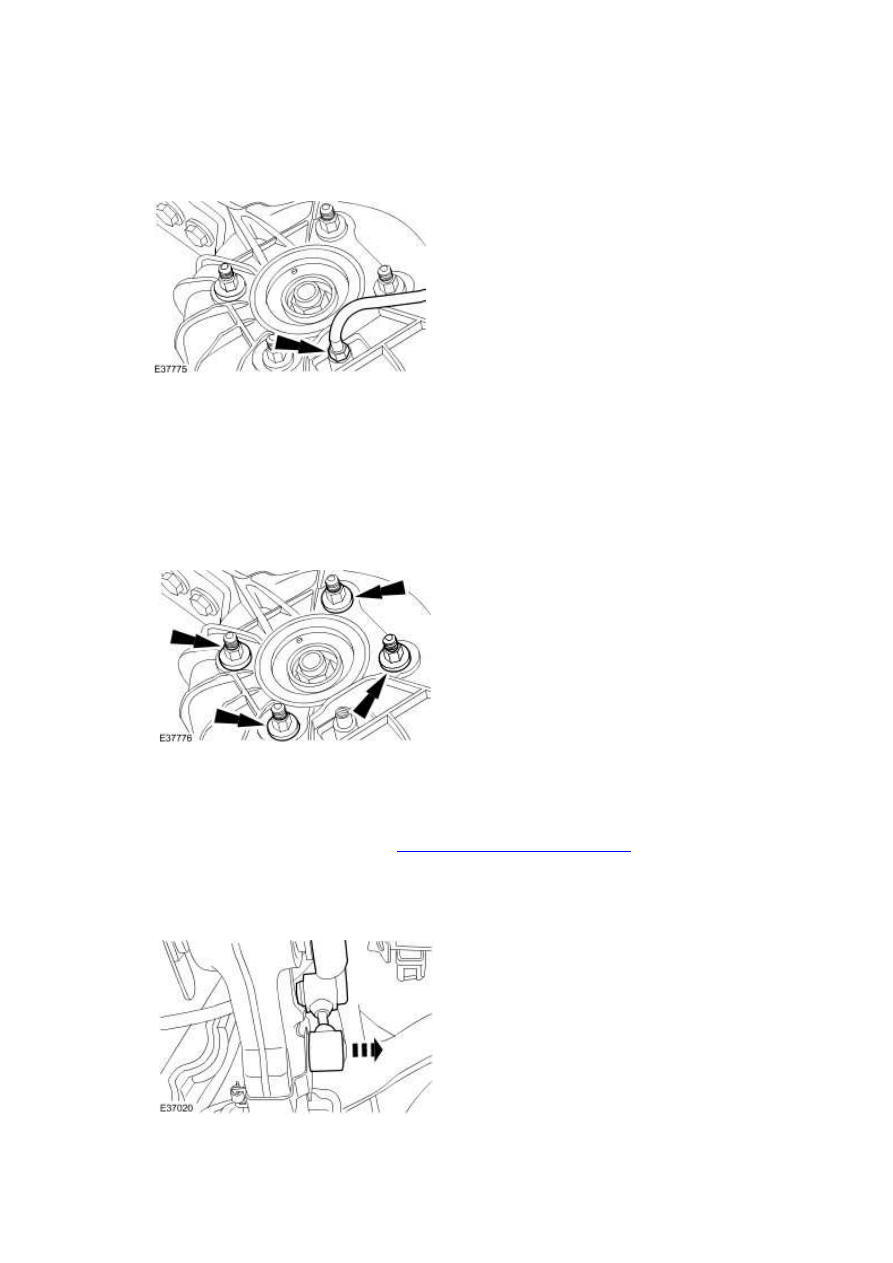

Detach the air pipe.







5 . NOTE:





Left-hand shown, right-hand similar.



Remove the air spring retaining nuts.







6 . Remove the stabilizer bar link.

For additional information, refer to

Front Stabilizer Bar Link (60.10.02)







7 . Detach the front air suspension height sensor link rod.





NOTE:
