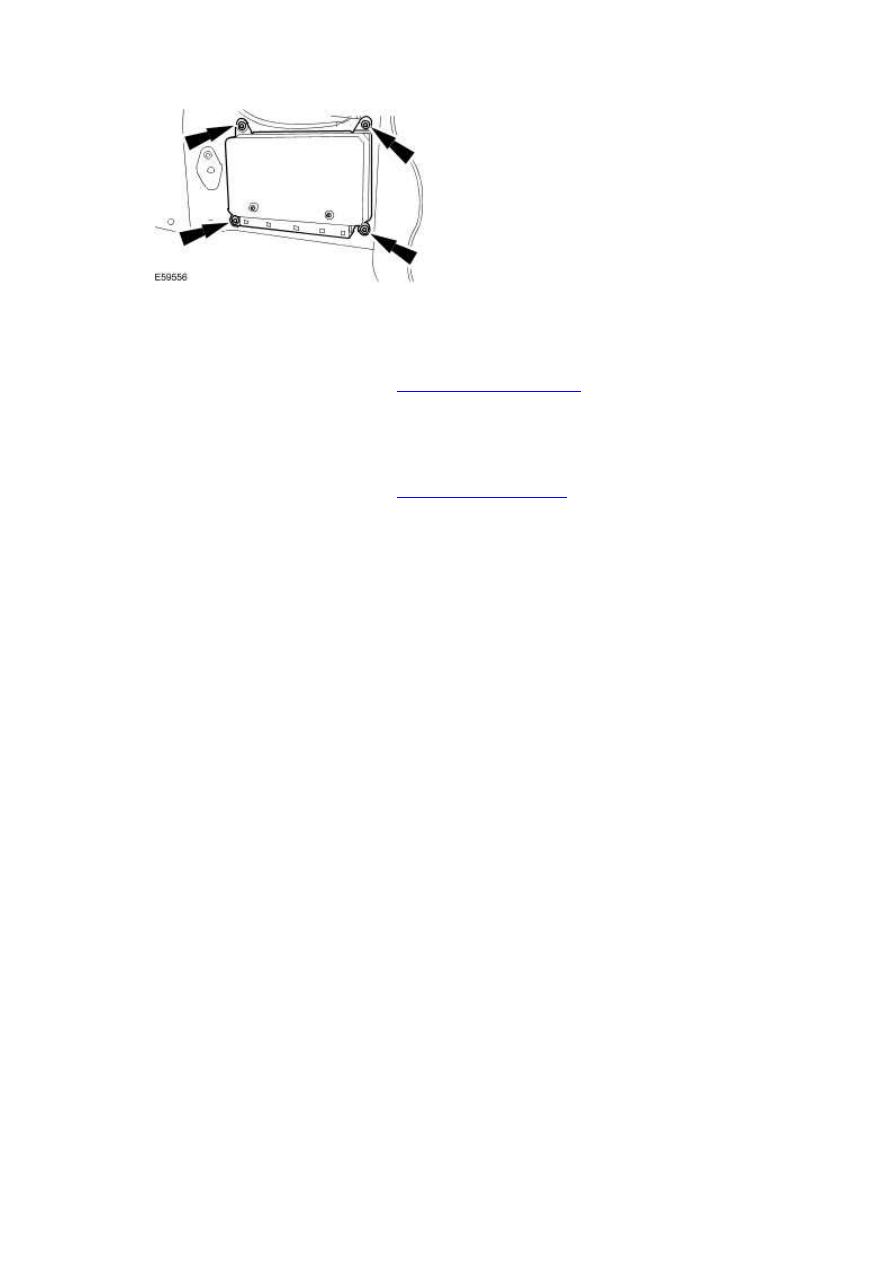

2 . Connect the battery ground cable.

For additional information, refer to

Battery Connect (86.15.15)







3 . Re-calibrate the air suspension control module using the Jaguar approved diagnostic system.

For additional information, refer to

Ride Height Adjustments











Air Suspension Reservoir

Removal



1 . Using the Jaguar approved diagnostic system depressurize the air suspension system.





2 . Disconnect the battery ground cable.

<<414-01>>







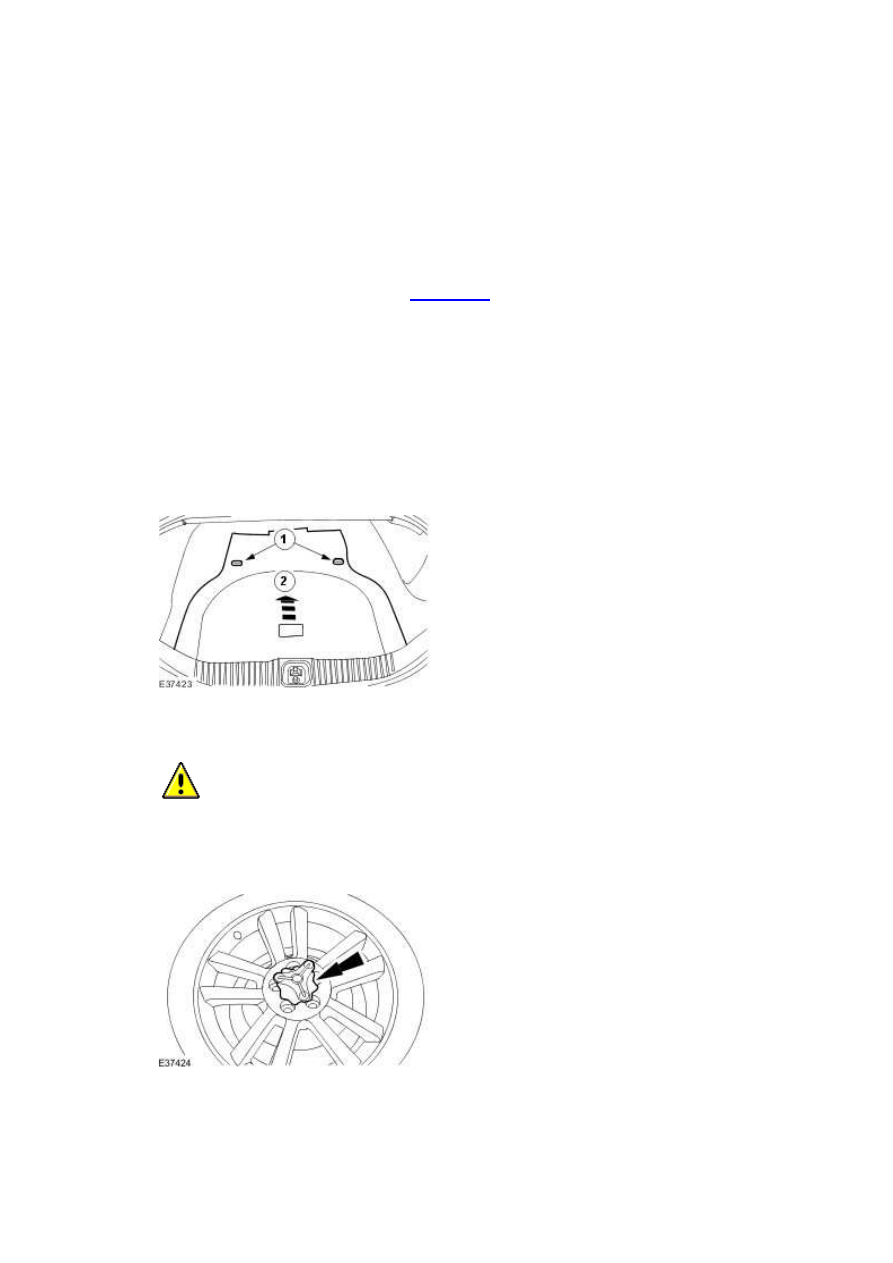

3 . Remove the luggage compartment floor covering.



1) Remove the luggage compartment floor covering securing screws.





2) Remove the luggage compartment floor covering.











4

.



  CAUTION: Before the spare wheel retainer is removed the lower locking nut should

be loosened.





Remove the spare wheel.





www.



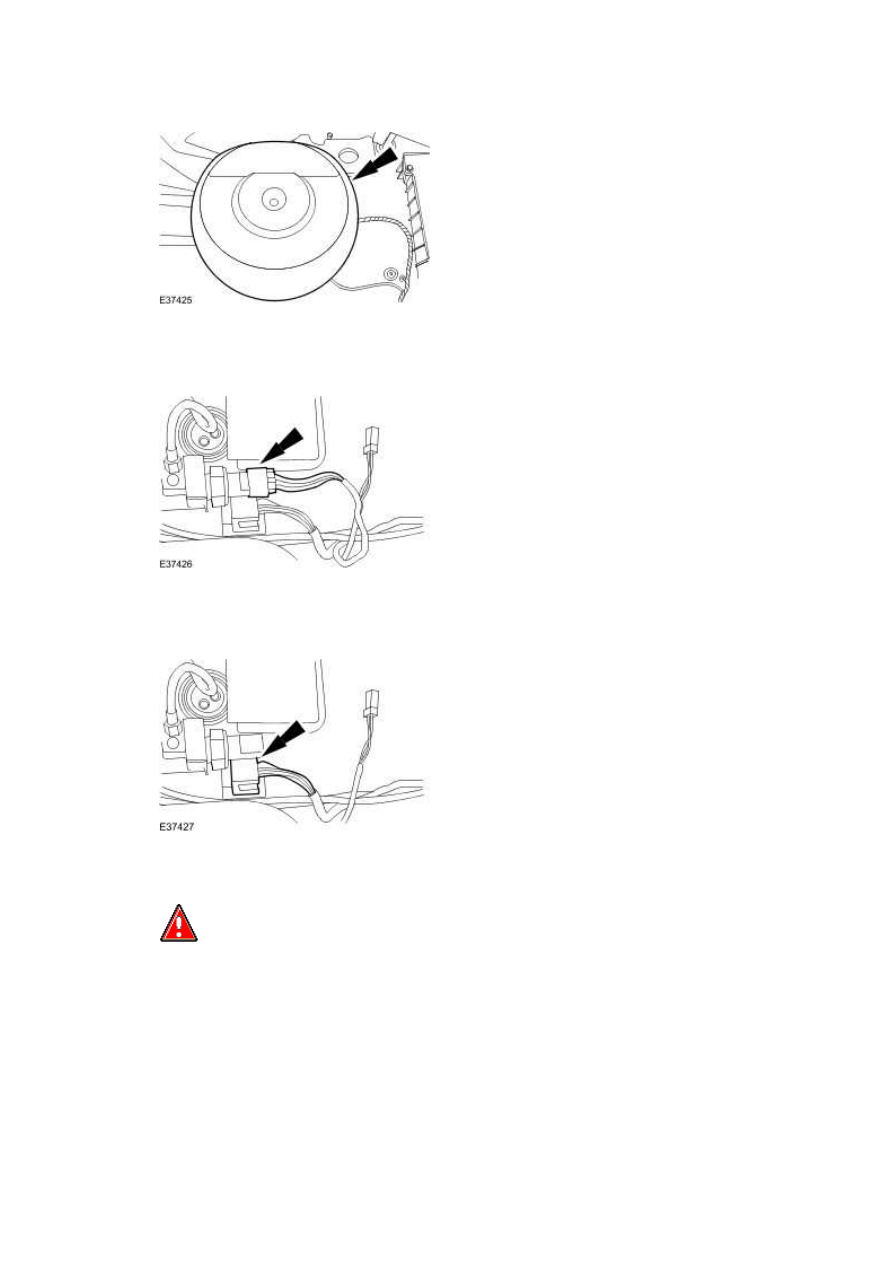

5 . Remove the reservoir insulator.







6 . Disconnect the electrical connector.







7 . Disconnect the electrical connector.







8

.



  WARNING: Loosen the pipes no more than one full turn to allow the stored air

pressure to vent for a minimum of three seconds.





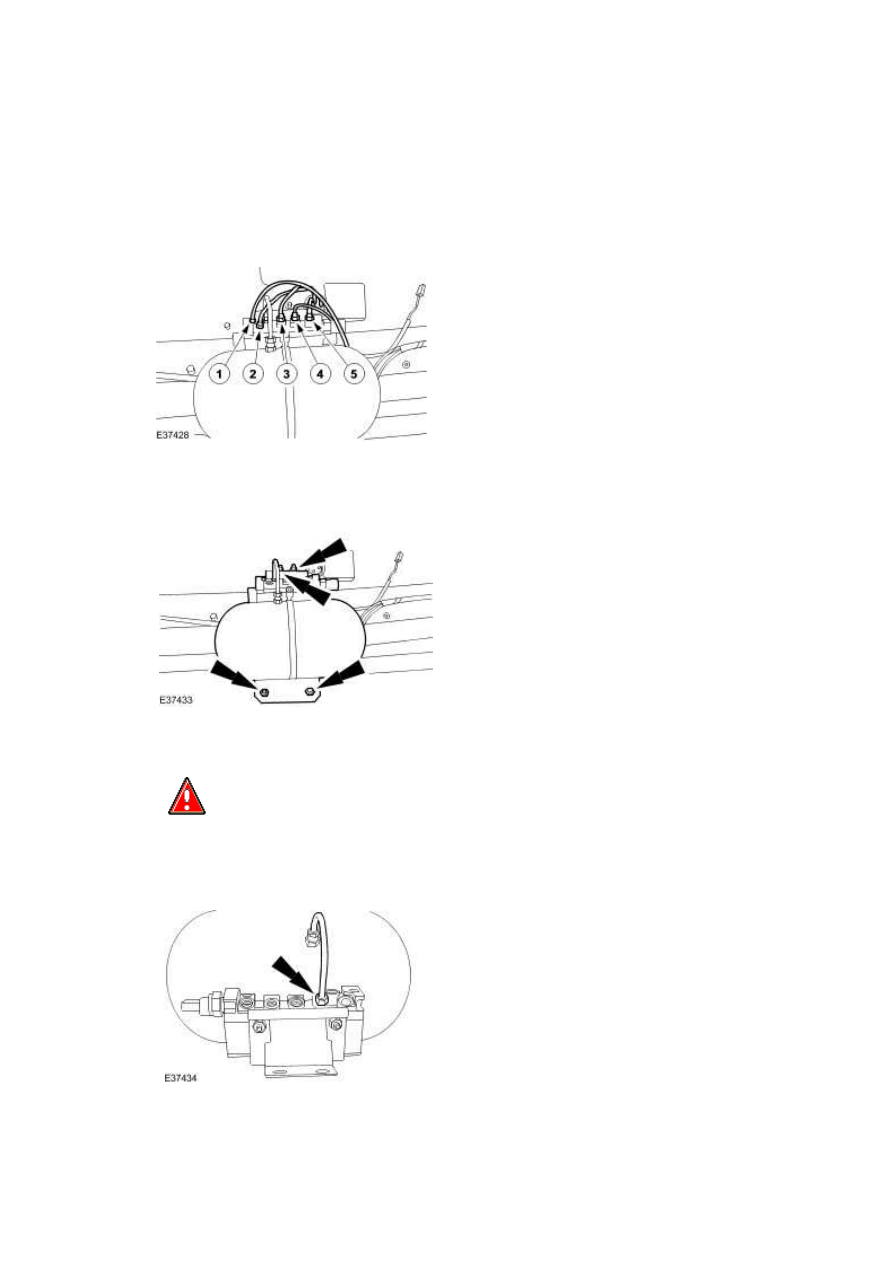

Remove the air pipes.



1) Detach the blue air pipe.





2) Detach the white air pipe.





3) Detach the yellow air pipe.





4) Detach the red air pipe.





5) Detach the brown air pipe.











9 . Remove the reservoir.







10

.



  WARNING: Loosen the pipe no more than one full turn to allow the stored air

pressure to vent for a minimum of one minute.





Detach the pink air pipe.
