8 . Detach the brake line from the inner fender securing clips





9

.



  CAUTION: Prevent the air spring from rotating. Do not use extension bars when

removing the air spring securing bolt. Failure to follow these instructions may result in

damage to the air spring.





NOTE:





Left-hand shown, right-hand similar.



Detach the air spring assembly.







10

.



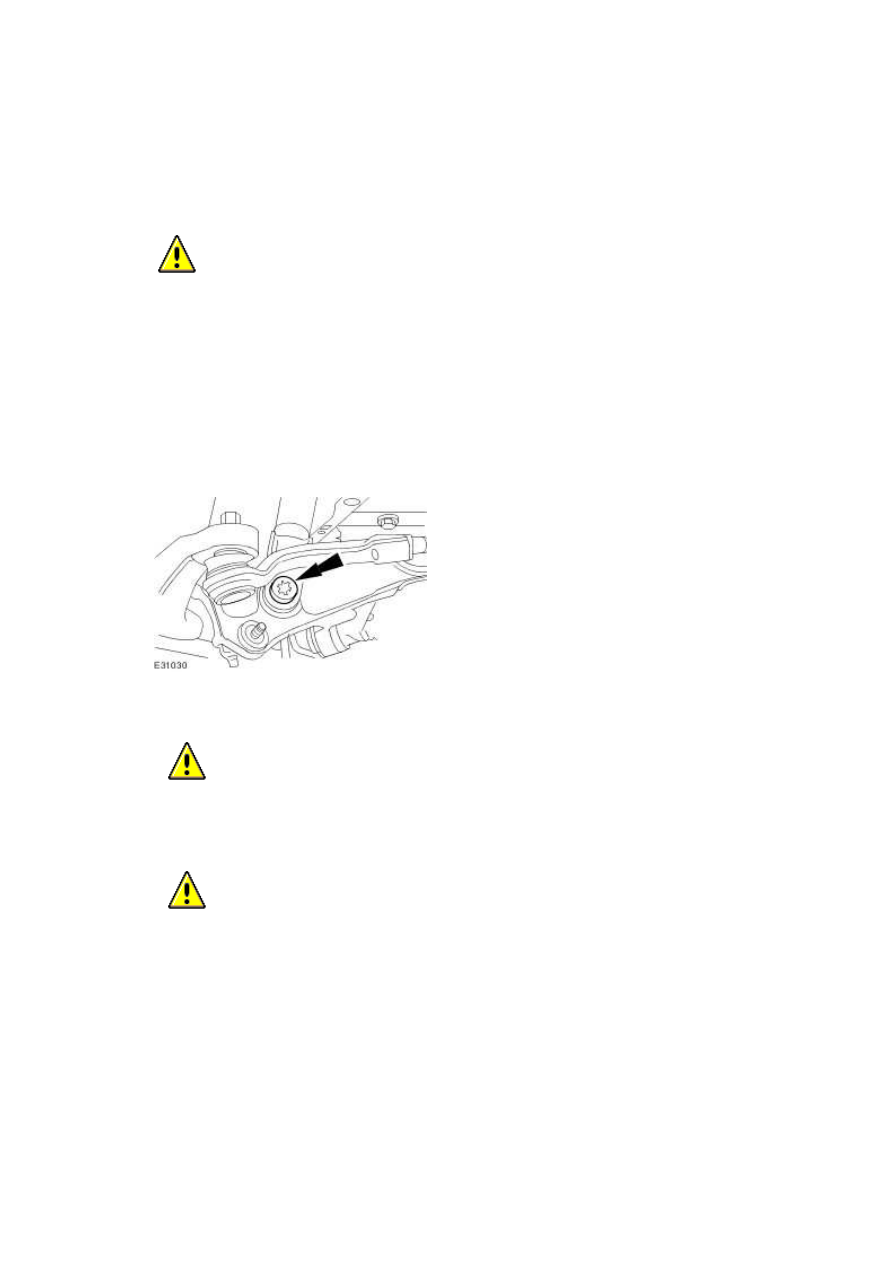

  CAUTION: Prevent the upper ball joint ball pin hexagon from rotating. Failure to do

so may result in damage to the upper ball joint boot.





  CAUTION: Make sure the wheel knuckle is supported. Failure to follow these

instructions may result in damage to the vehicle.





NOTE:





Left-hand shown, right-hand similar.



Detach the upper arm.







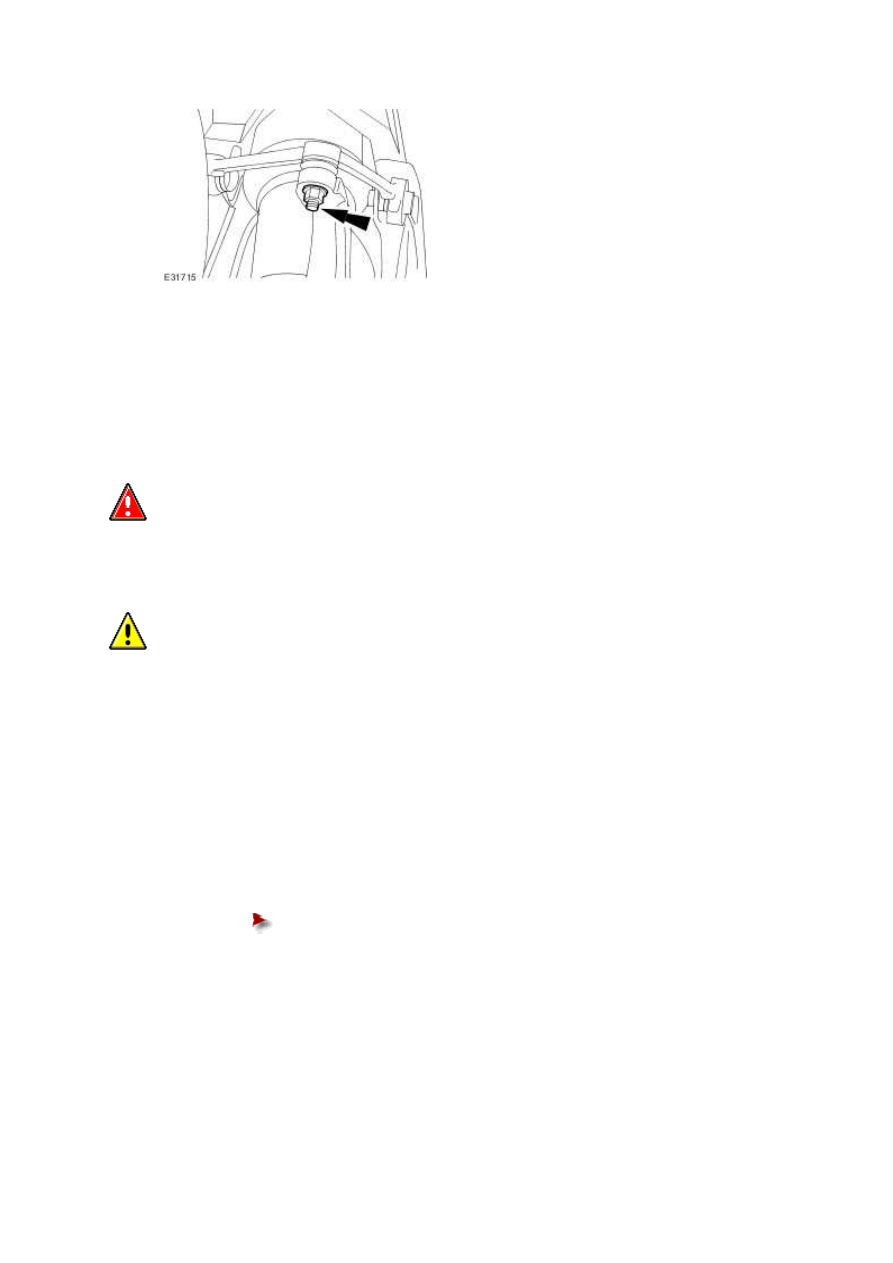

11 . Remove the air spring.





Installation

  WARNING: Do not install an air spring if the pressure retaining valve has been removed or

has become loose. Failure to follow this instruction may result in personal injury.





  CAUTION: Do not install an air spring if the pressure retaining valve has been removed or

has become loose. Failure to follow this instruction may result in damage to the vehicle.





NOTE:





New air springs have a shelf life of seven months from the date of manufacture. Do not install

the air spring if the date marking exceeds this date.







1 . To install, reverse the removal procedure.





Tighten to 90 Nm.





www.







2

.



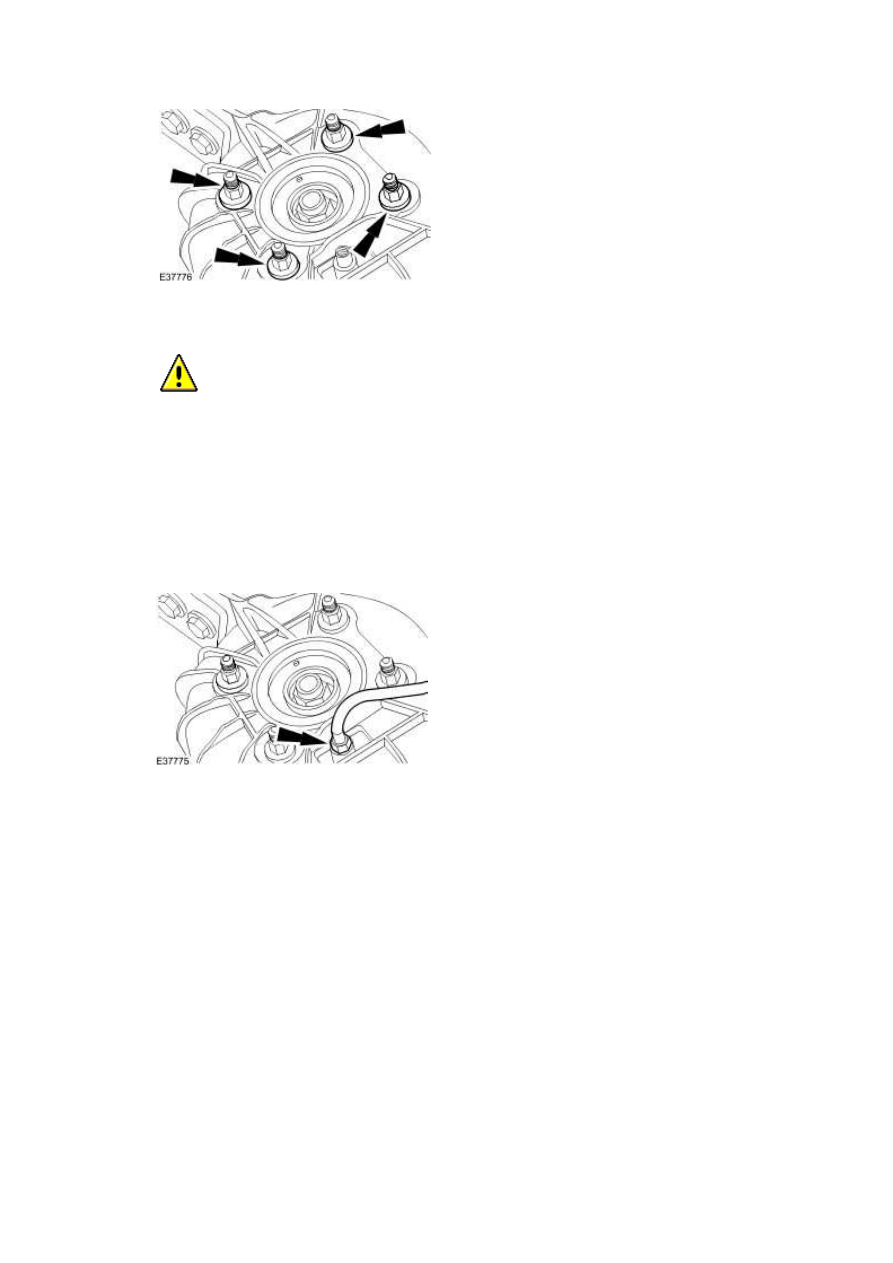

  CAUTION: Prevent the air spring from rotating. Do not use extension bars when

tightening the air spring securing bolt. Failure to follow these instructions may result in

damage to the air spring.





NOTE:





Left-hand shown, right-hand similar.



Tighten to 175 Nm.

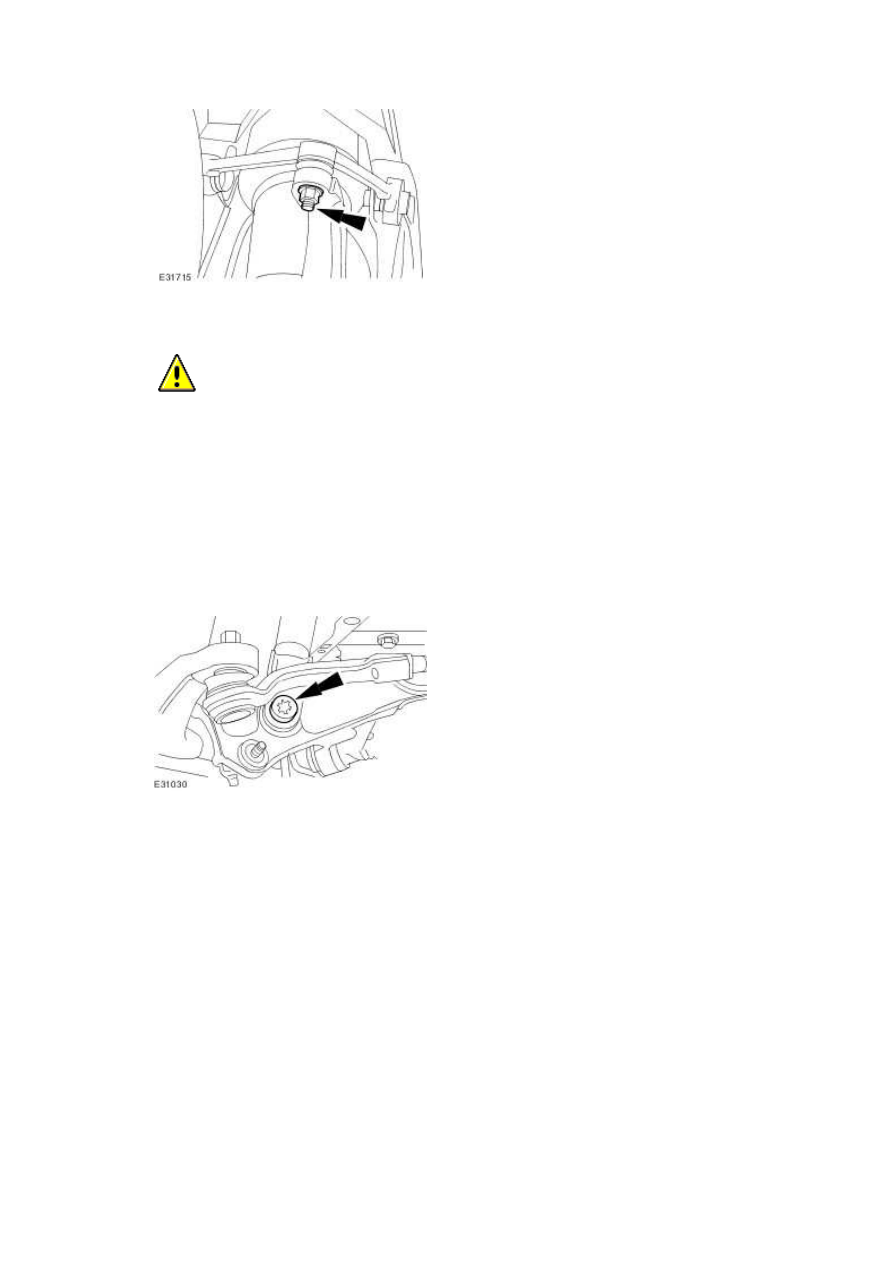

3 . NOTE:





Left-hand shown, right-hand similar.



Tighten to 25 Nm.







4

.



  CAUTION: Do not over tighten the air pipe union as it may result in the pressure

retaining valve coming loose if removed again.





NOTE:





Left-hand shown, right-hand similar.



Tighten to 5 Nm.







5

.



NOTE:





Make sure the air suspension system is repressurized using the Jaguar approved

diagnostic system before lowering the vehicle to the ground.





Repressurize the air suspension system. For further information, refer to the Jaguar approved

diagnostic system.
