412-01 : Air Distribution and Filtering





Specifications





Specifications

Torque Specifications

Description

Nm  lb-ft  lb-in

Floor console register duct  3

-

27







Description and operation





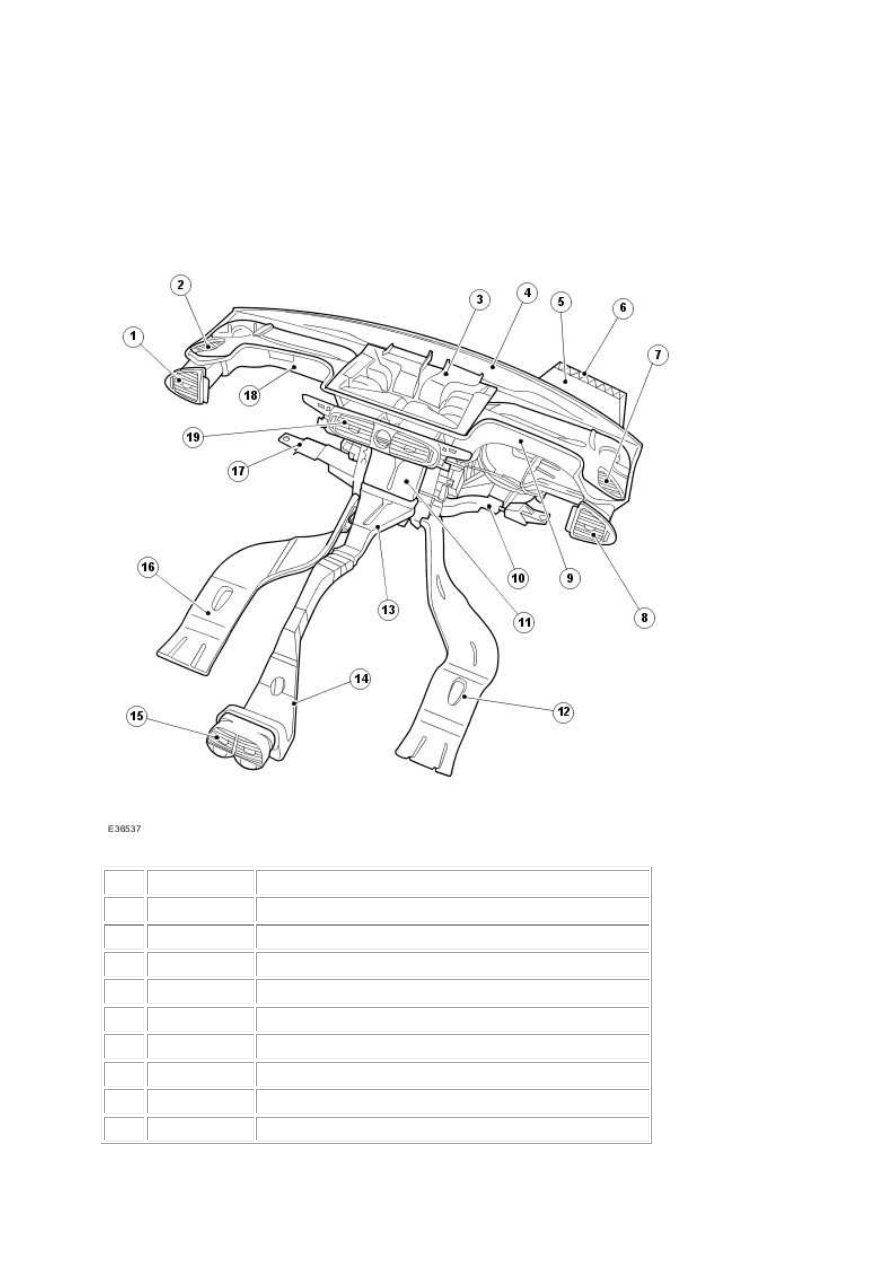

Air Distribution and Filtering



Item  Part Number

Description

1

 —

Driver side register

2

 —

Driver side demister

3

 —

Air distribution box (part of instrument panel)

4

 —

Defroster duct

5

 —

Cowl vent

6

 —

Cabin air filter

7

 —

Passenger side demister

8

 —

Passenger side register

9

 —

Passenger side register duct (part of instrument panel)

www.

10

 —

Front footwell duct RH

11

 —

Heater core and evaporator core housing

12

 —

Passenger side rear footwell duct

13

 —

Floor console register adaptor duct

14

 —

Floor console register duct

15

 —

Floor console register

16

 —

Driver side rear footwell duct

17

 —

Front footwell duct LH

18

 —

Driver side register duct (part of instrument panel)

19

 —

Center registers


The purpose of the air distribution system is to route air to the designated registers. This is
accomplished when ambient air (fresh mode) enters through the cabin air filter and blower
motor (in recirculation mode cabin air is drawn into the blower motor). <<412-02>> The air
is then mixed and distributed to the desired outlets via the air distribution box and ducting,
depending on the distribution door positions.

The cabin air filter is a combination particulate and odour filter.

Air ducts channel air to the registers depending on the specific request from the climate
control assembly. For additional information, refer to <<412-04.>>
