Removal and installation





Cabin Air Filter (76.10.09)

Removal



1 . Remove the cabin air filter housing cover.

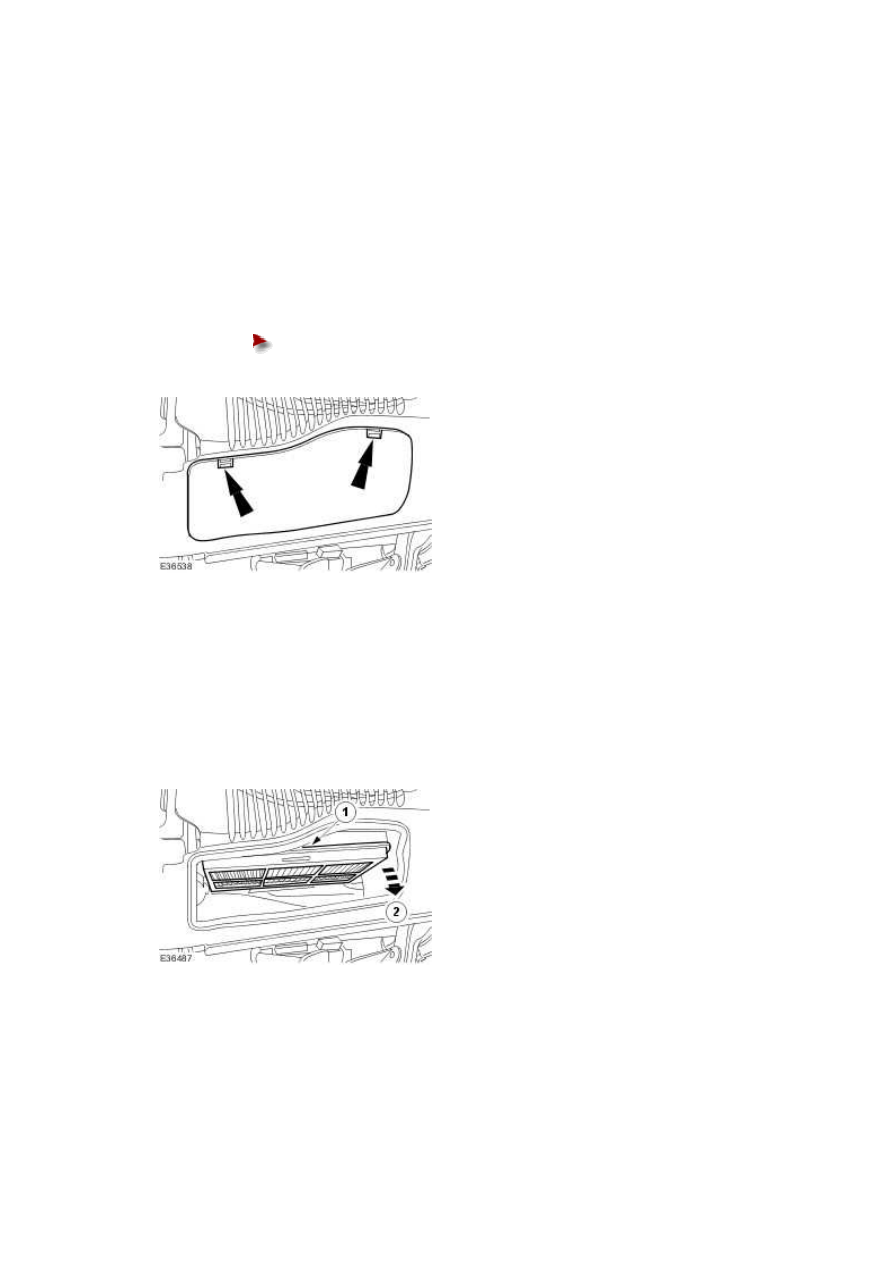

Detach the retaining tangs











2 . Detach the cabin filter retaining plate.



1) Depress the cabin filter retaining plate tangs.





2) Swing the cabin filter retaining plate down.

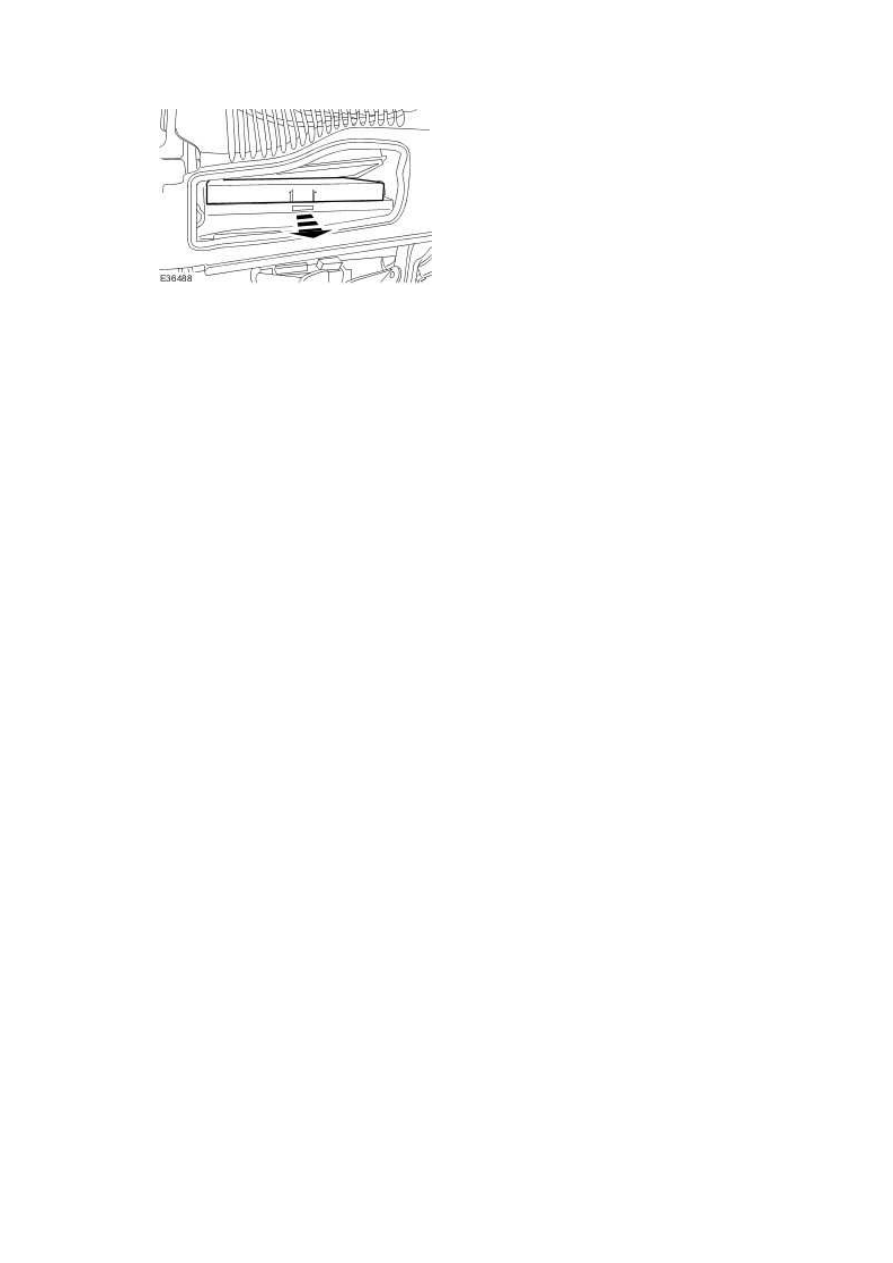

3 . Remove the cabin air filter.







Installation



1

.



NOTE:





Make sure the new cabin air filter is fitted correctly, with the air flow markings on the

cabin air filter showing the direction of air flow.





To install, reverse the removal procedure.









www.

Center Registers (82.20.38)

Removal



1 . Remove the floor console. <<501-12>>





2 .

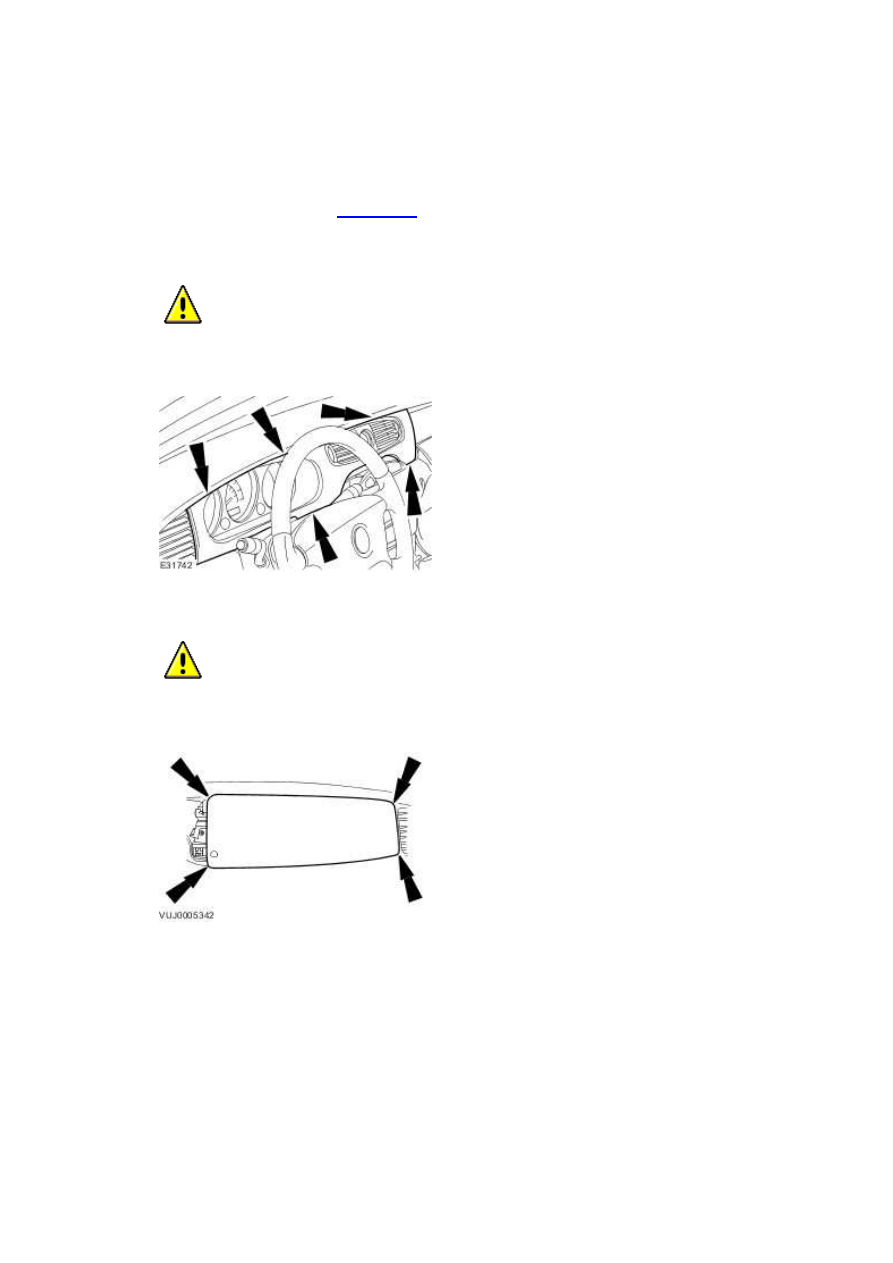

  CAUTION: Make sure damage does not occur to the instrument panel finish panel.



Remove the instrument panel finish panel.







3 .

  CAUTION: Make sure damage does not occur to the air bag module finish panel.



Remove the passenger air bag module finish panel.







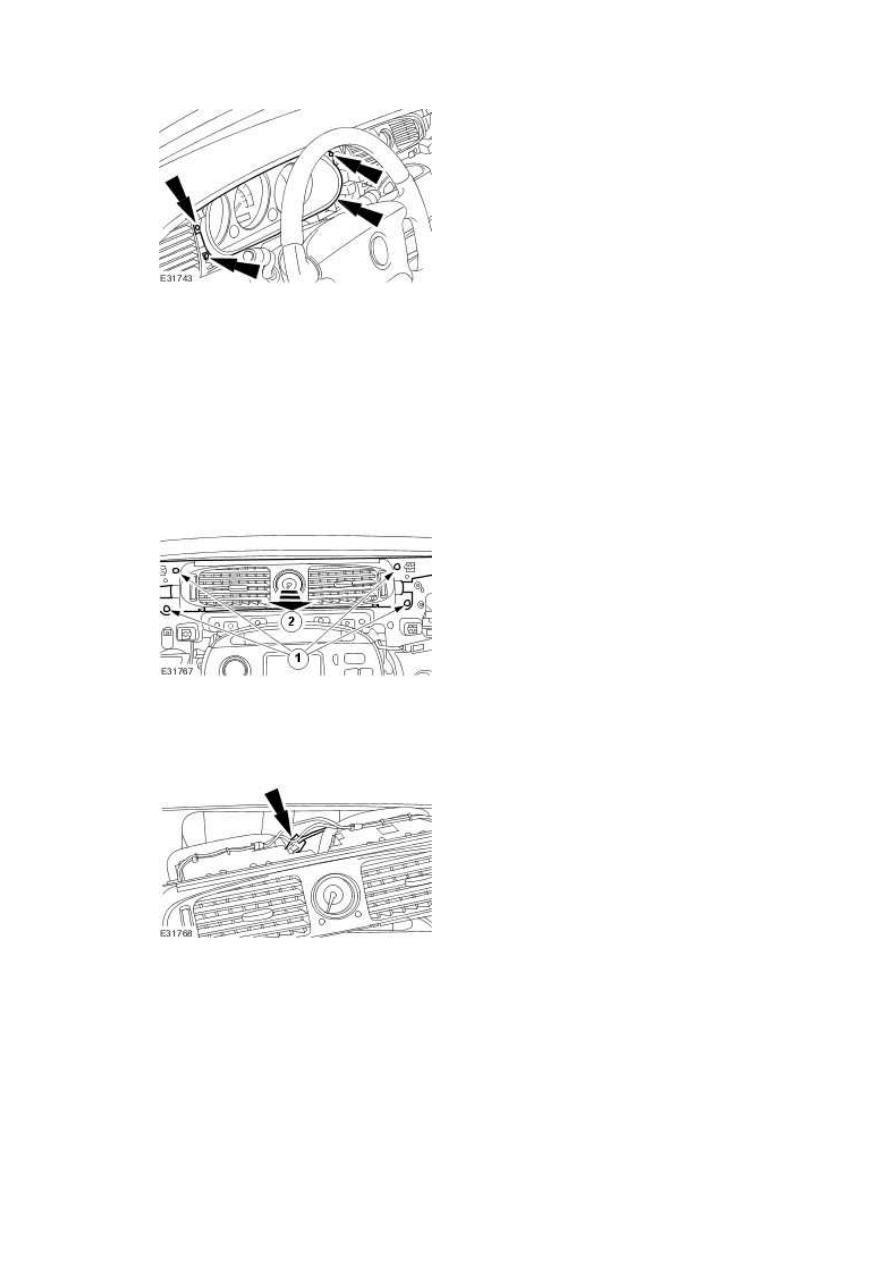

4 . Remove the instrument cluster finish panel.







5 . Detach the center registers.



1) Remove the center registers retaining screws.





2) Detach the center registers.











6 . Disconnect the center register electrical connector.







7 . Disconnect the clock electrical connector.
