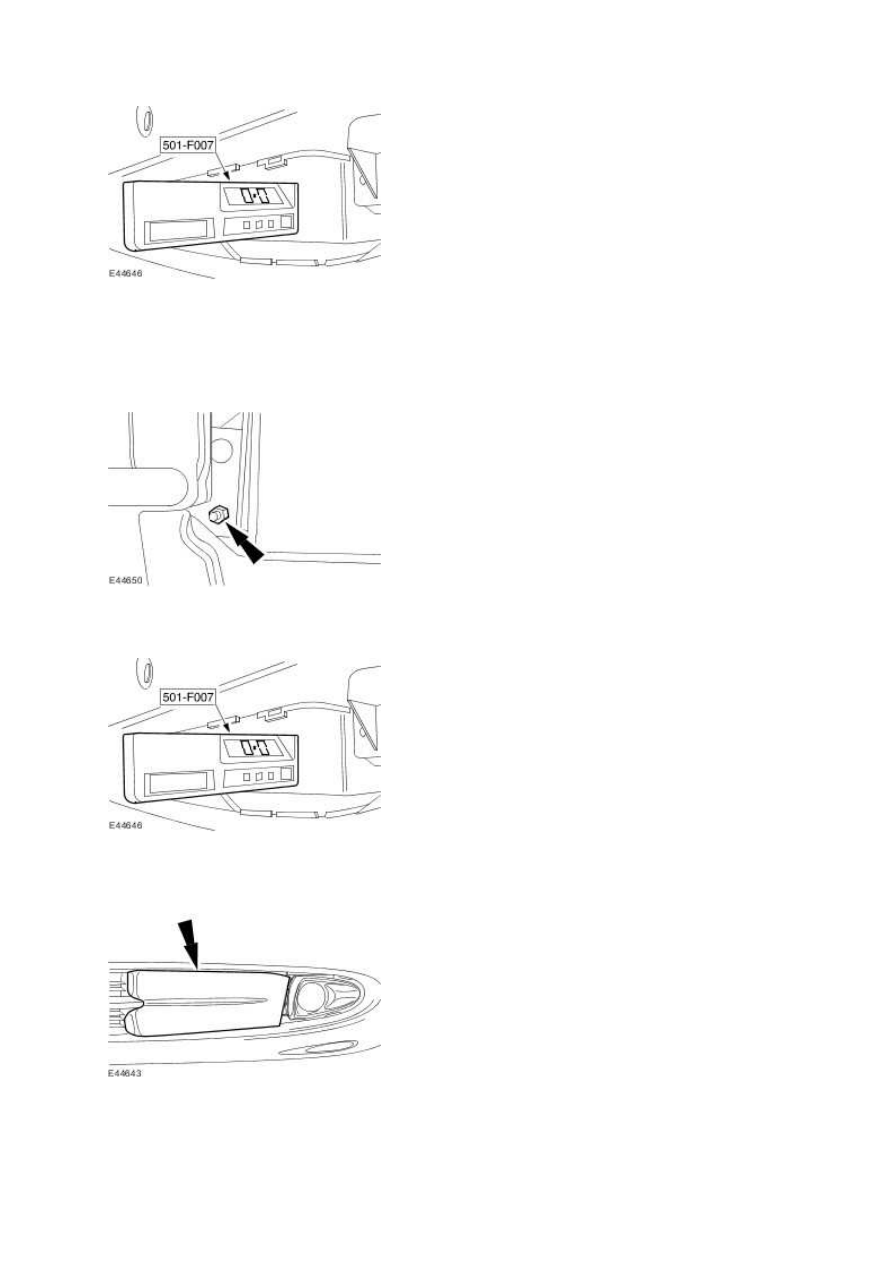

4.  Level the speed control module.





•

  Rotate the speed control module levelling bolt to achieve a reading of zero degrees ± 0.75°.







5.  Using the special tool, check the speed control module vertical levelling.







6.  Install the left-hand front bumper access cover.







7.  Carry out the speed control module calibration procedure. For further information, refer to the

Jaguar approved diagnostic system.

Speed Control Module Alignment - VIN
Range: H18680->H99999

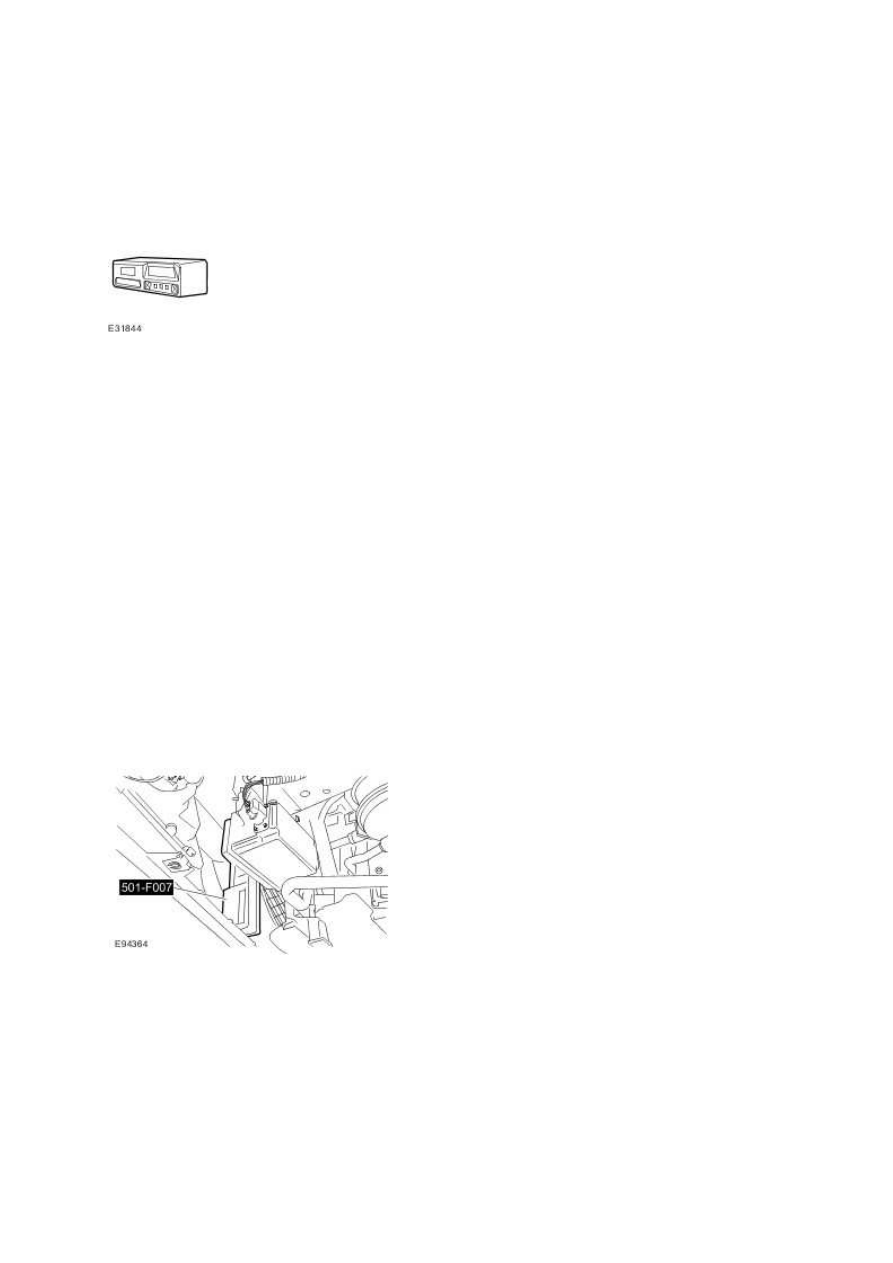

Special Service Tools





Inclinometer

501-F007



1.  Remove the radiator splash shield.

Radiator Splash Shield (76.22.90)





2.  NOTE:





Make sure the vehicle is positioned on level ground such as the headlamp alignment area.





Level the vehicle ride height. For additional information, refer to the Jaguar approved diagnostic

system.

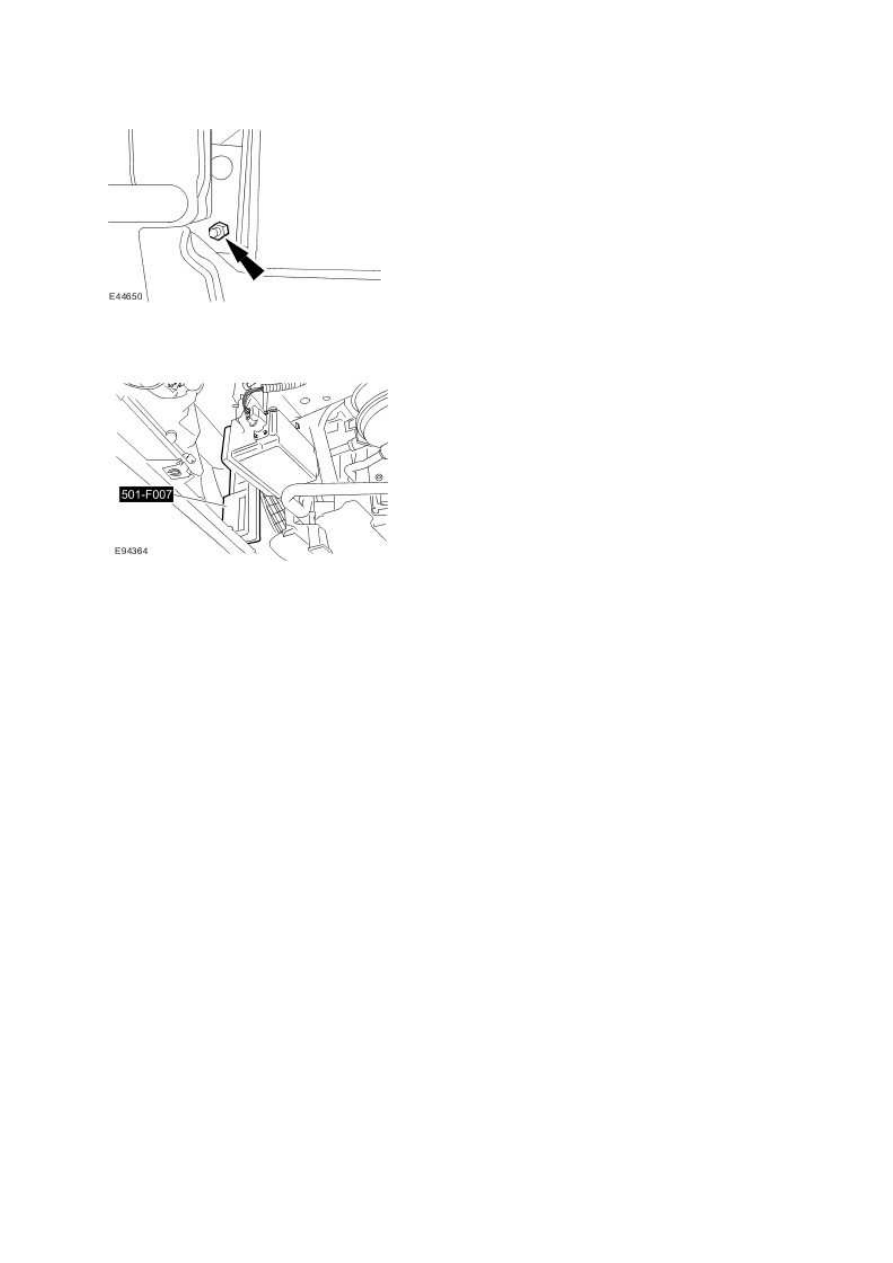

3.  Using the special tool, check the speed control module vertical leveling.







4.  Level the speed control module.





•

  Rotate the speed control module leveling bolt to achieve a reading of 90 degrees ± 0.75°.

www.







5.  Using the special tool, check the speed control module vertical leveling.







6.  Carry out the speed control module calibration procedure. For further information, refer to the

Jaguar approved diagnostic system.





7.  Install the radiator splash shield.

Radiator Splash Shield (76.22.90)







Description and operation





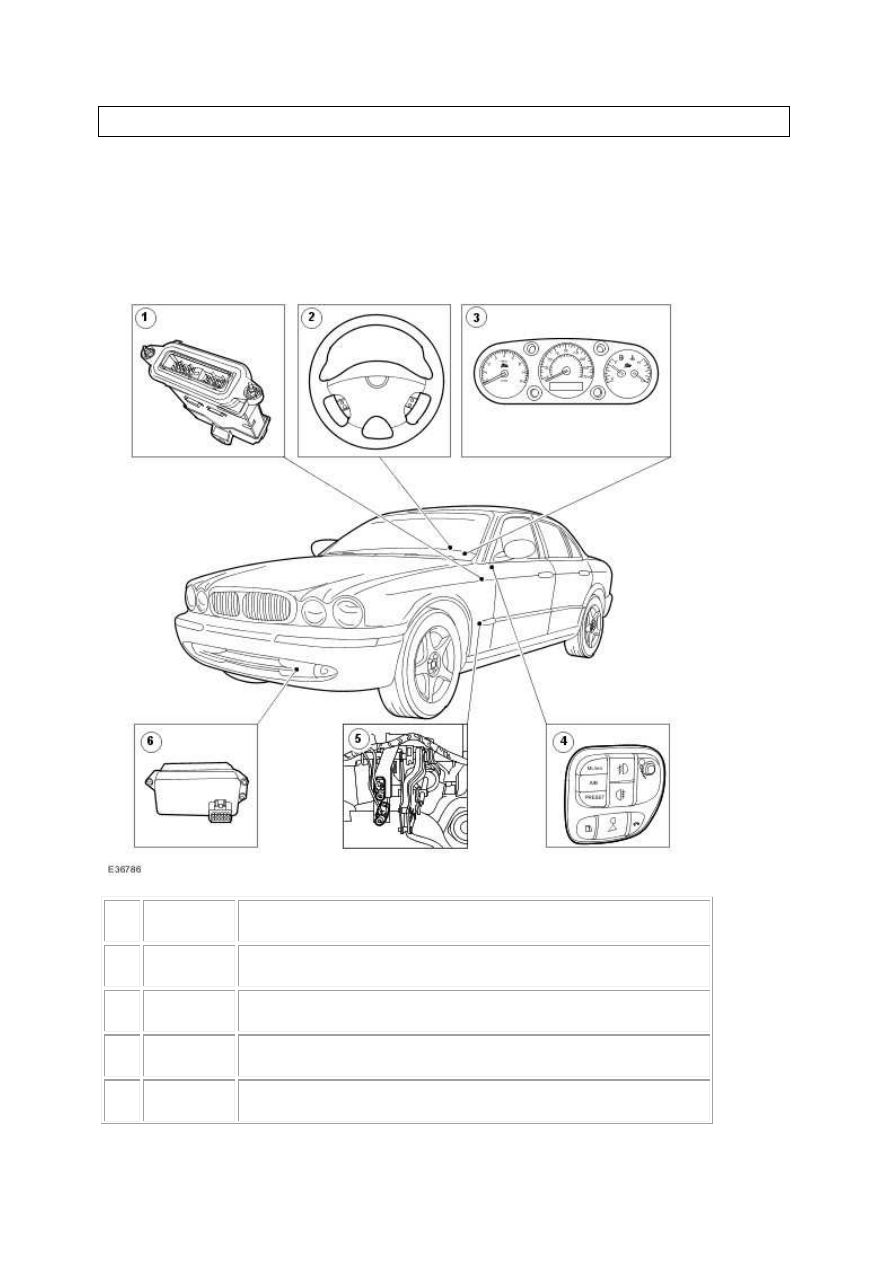

Speed Control - VIN Range: G00442-
>G45703



Item



Part Number



Description



1



 —



Engine control module (ECM)



2



 —



Speed control actuator switches



3



 —



Message center



4



 —



Forward alert switch - vehicles with adaptive speed control
