Jaguar XJ (X350). Manual - part 1167

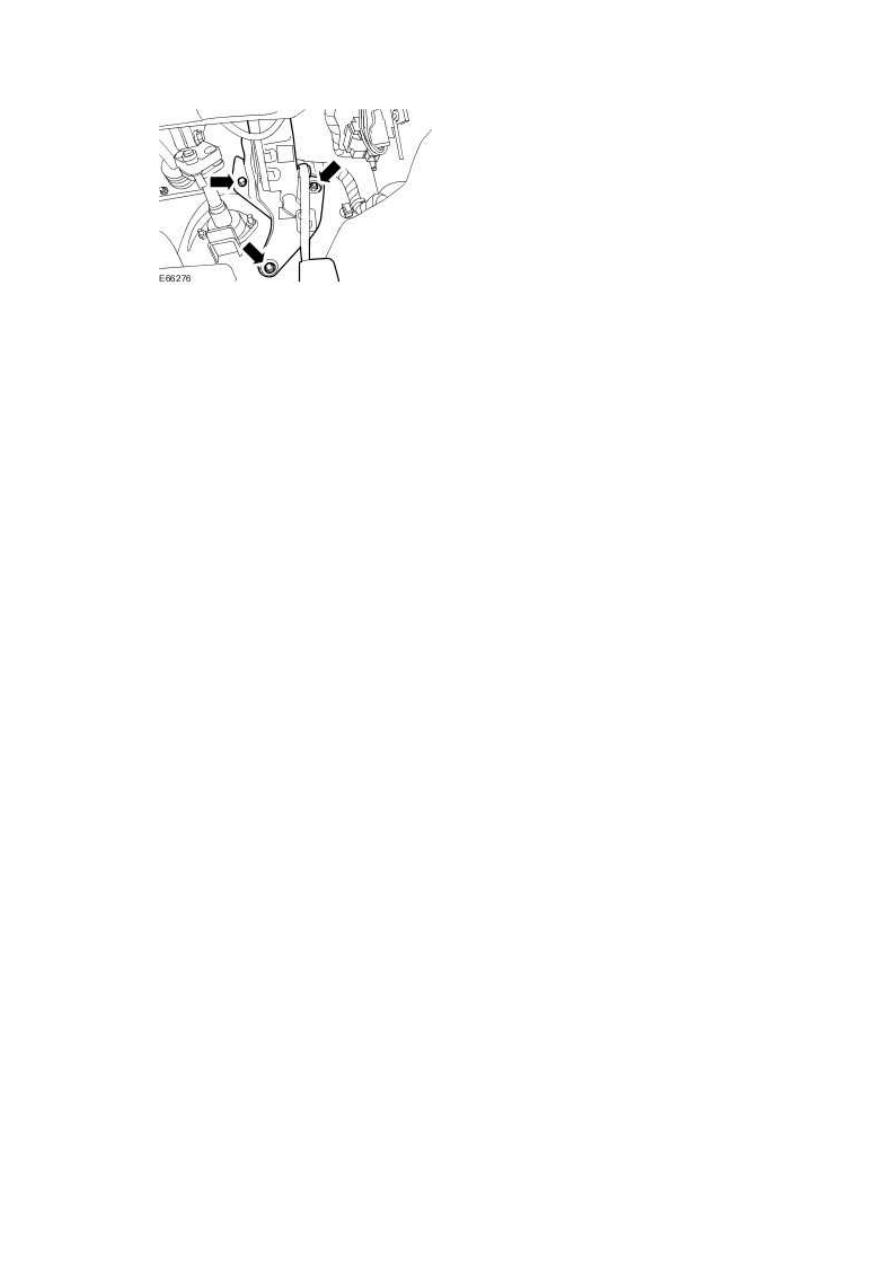

5 . Disconnect the electrical connectors.







6 . Remove the accelerator pedal.





Disconnect the height adjustable drive cable.











Installation



1 . To install, reverse the removal procedure.





Tighten to 10 Nm.













www.

310-03 : Speed Control





Specifications





Specifications

General Specifications

Item

Specification

Speed control module vertical alignment  90° ± 0.75°



Torque Specifications

Description

Nm  lb-ft  lb-in

Speed control module retaining nuts

5

-

44

Speed control module alignment bolt lock nut  5

-

44







General procedures





Speed Control Module Alignment - VIN
Range: G00442->H18679

Special Service Tools





Inclinometer

501-F007



1.  NOTE:





Make sure the vehicle is positioned on level ground such as the headlamp alignment area.





Level the vehicle ride height. For additional information, refer to the Jaguar approved diagnostic

system.





2.  Remove the left-hand front bumper access cover.







3.  Using the special tool, check the speed control module vertical levelling.
