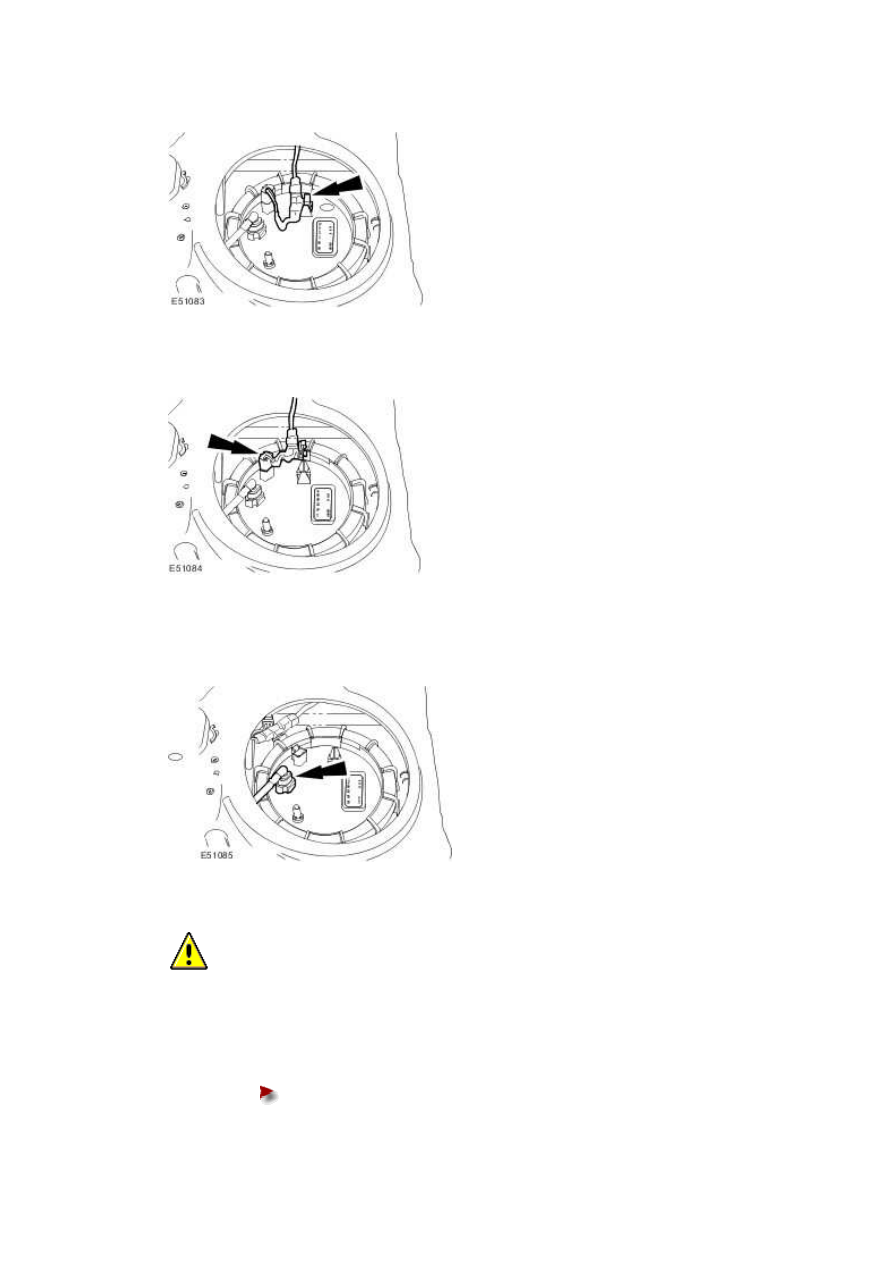

10 . Disconnect the fuel pump module electrical connector.







11 . Disconnect the fuel fired booster heater fuel supply line quick release coupling.

For additional information, refer to Quick Release Coupling - Push Connect







12 . Disconnect the fuel supply line quick release coupling.

For additional information, refer to Quick Release Coupling - Push Connect







13

.

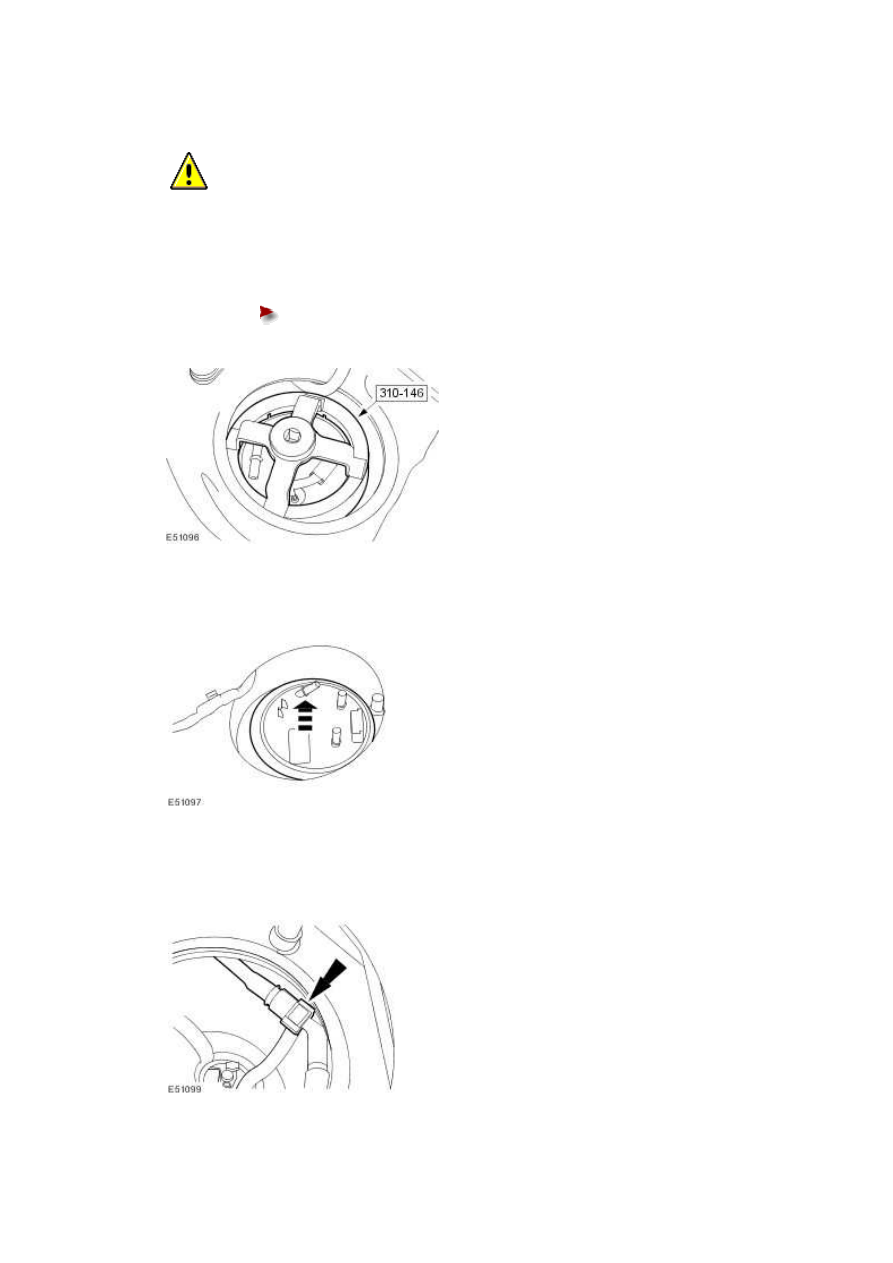

  CAUTION: Make sure no damage occurs to the fuel pump module when removing

the locking ring.





Using the special tool, remove the fuel pump module locking ring.





Remove and discard the O-ring seal.











14 . Detach and reposition the upper part of the fuel pump module.







15 . Disconnect the fuel transfer line quick release coupling.

For additional information, refer to Quick Release Coupling - Push Connect





www.

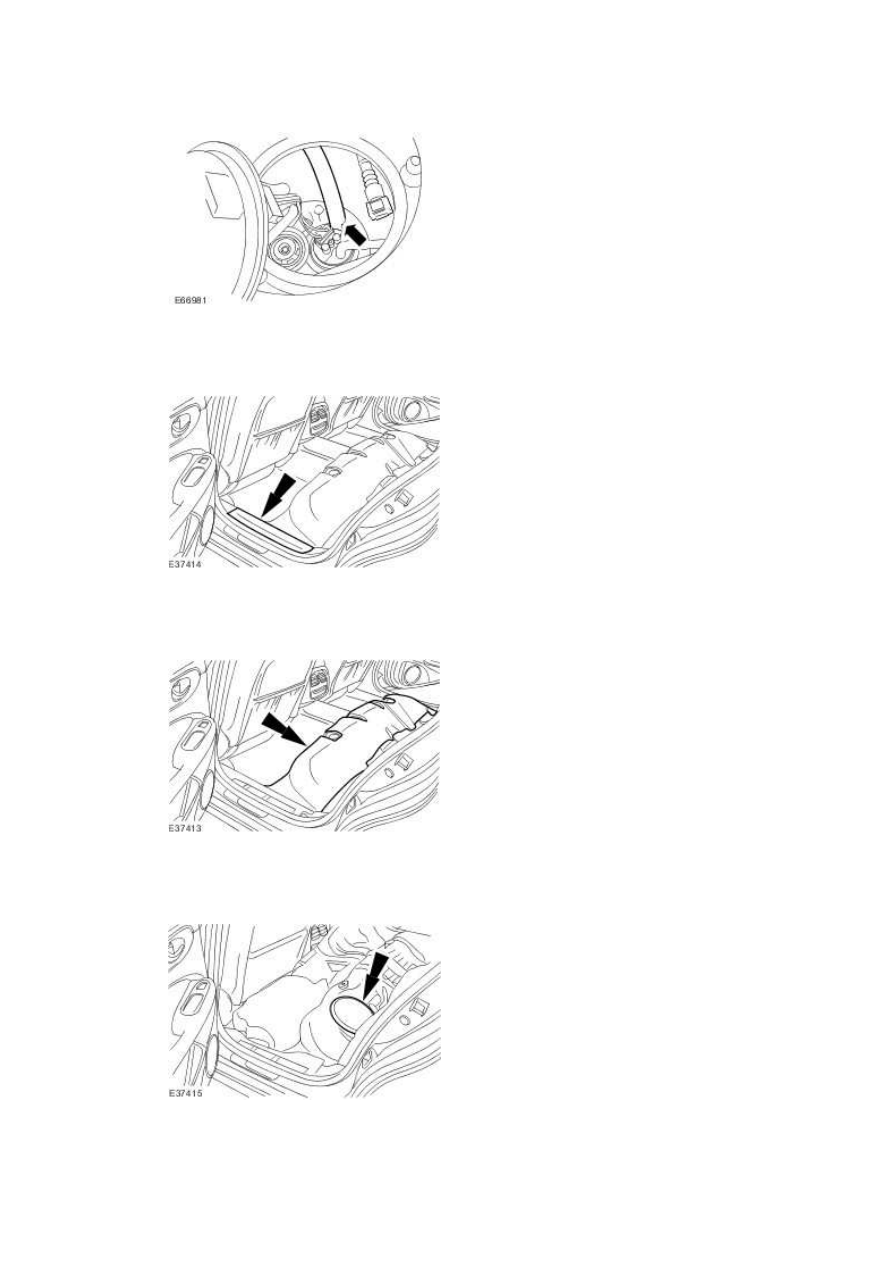

16 . Disconnect the fuel transfer line.







17 . Remove the scuff plate trim panel.







18 . Detach and reposition the floor covering.







19 . Remove the floor aperture cover.

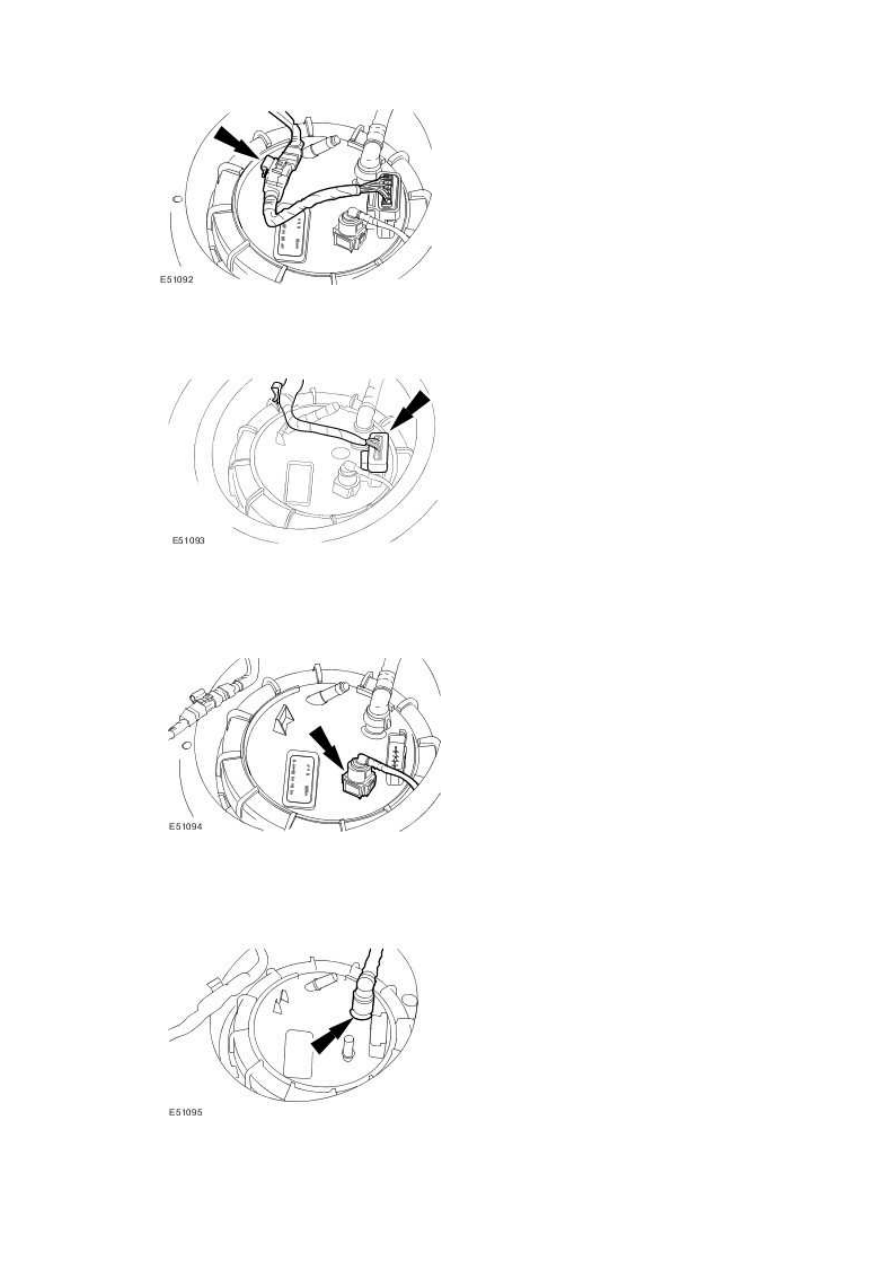

20 . Detach the fuel transfer unit electrical connector from the retaining bracket.







21 . Disconnect the fuel transfer unit electrical connector.







22 . Disconnect the fuel return line from the fuel transfer unit.

For additional information, refer to Quick Release Coupling - Push Connect







23

.



  CAUTION: Make sure no damage occurs to the fuel transfer unit when removing

the locking ring.





Using the special tool, remove the fuel transfer unit locking ring.





Remove and discard the O-ring seal.
