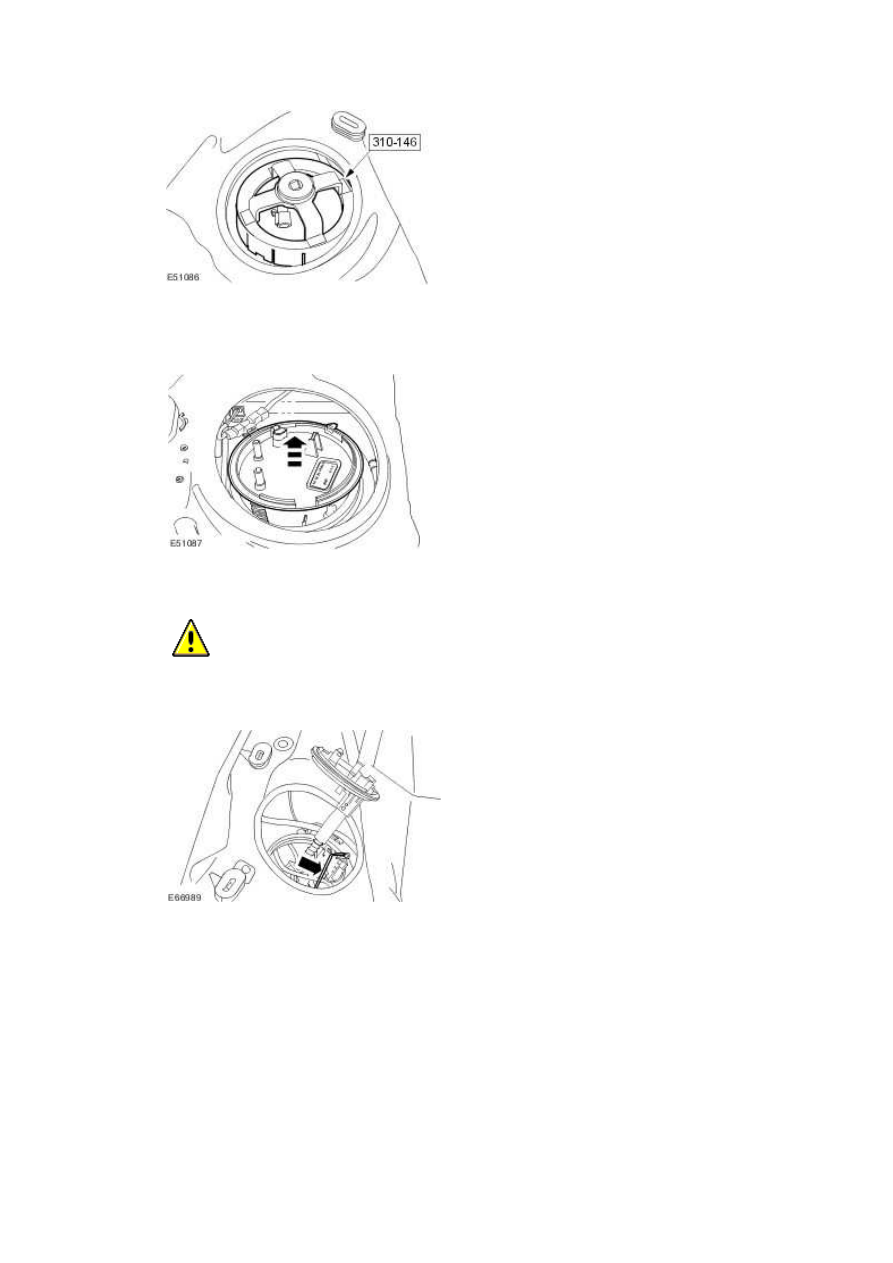

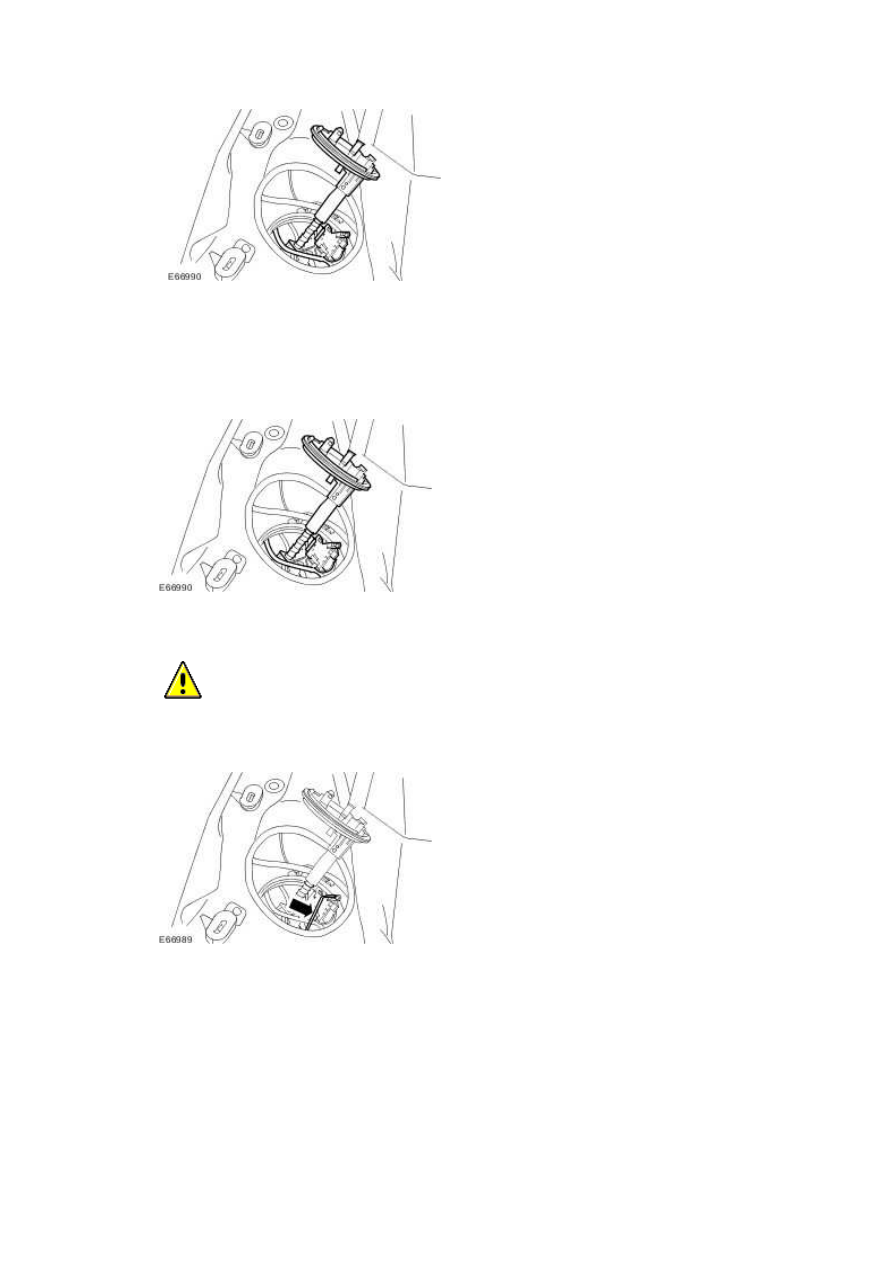

24 . Detach and reposition the upper part of the fuel transfer unit.







25 .

  CAUTION: Make sure no damage occurs to the fuel level float.



Remove the fuel level float.







26 . Remove the fuel transfer unit.







Installation



1 . Install the fuel transfer unit.







2 .

  CAUTION: Make sure no damage occurs to the fuel level float.



Install the fuel level float.







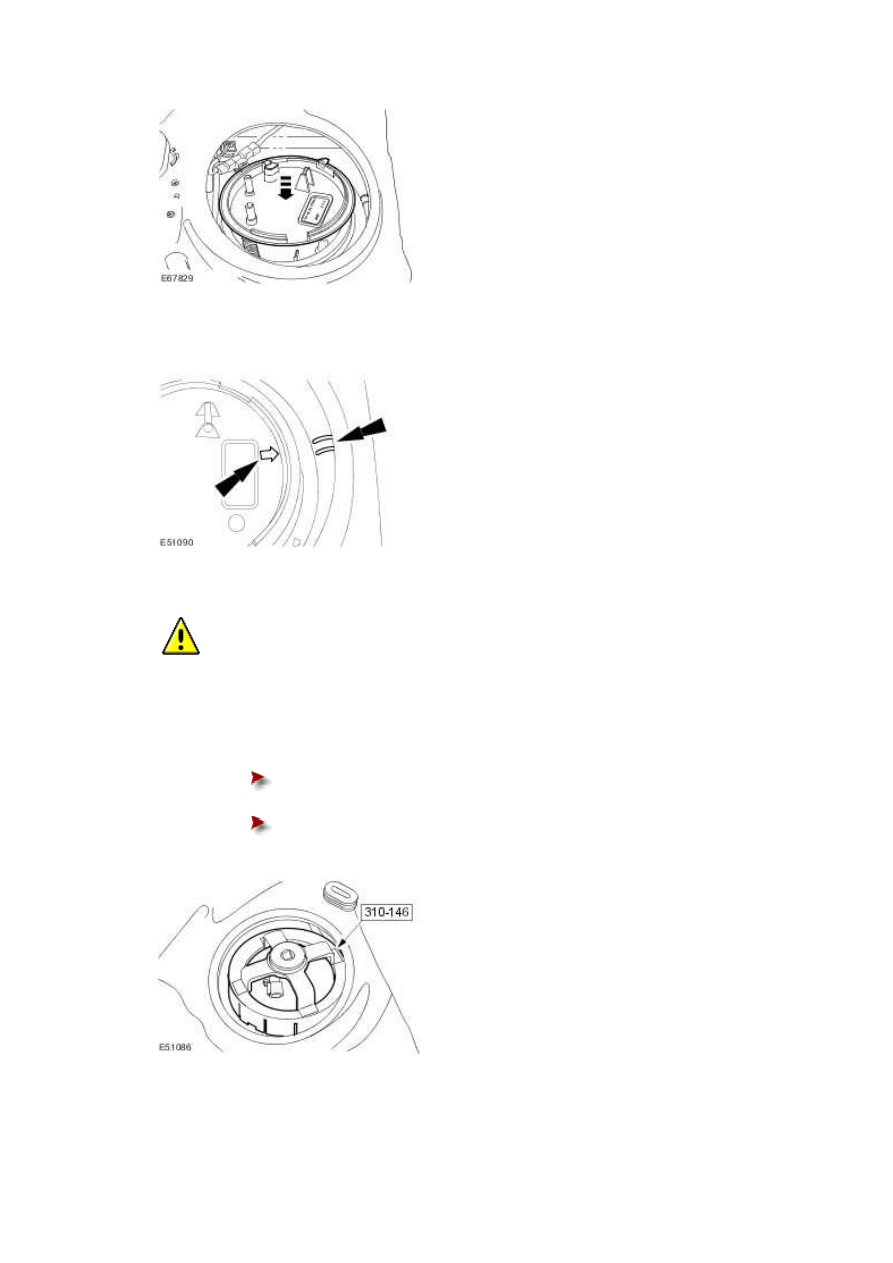

3 . Reposition and align the upper part of the fuel transfer unit.

www.







4 . Align the arrow on the fuel transfer unit with the alignment marks on the fuel tank.







5

.



  CAUTION: Make sure no damage occurs to the fuel transfer unit when installing the

locking ring.





Using the special tool, install the fuel transfer unit locking ring.





Install a new O-ring seal.







Tighten to 60 Nm.











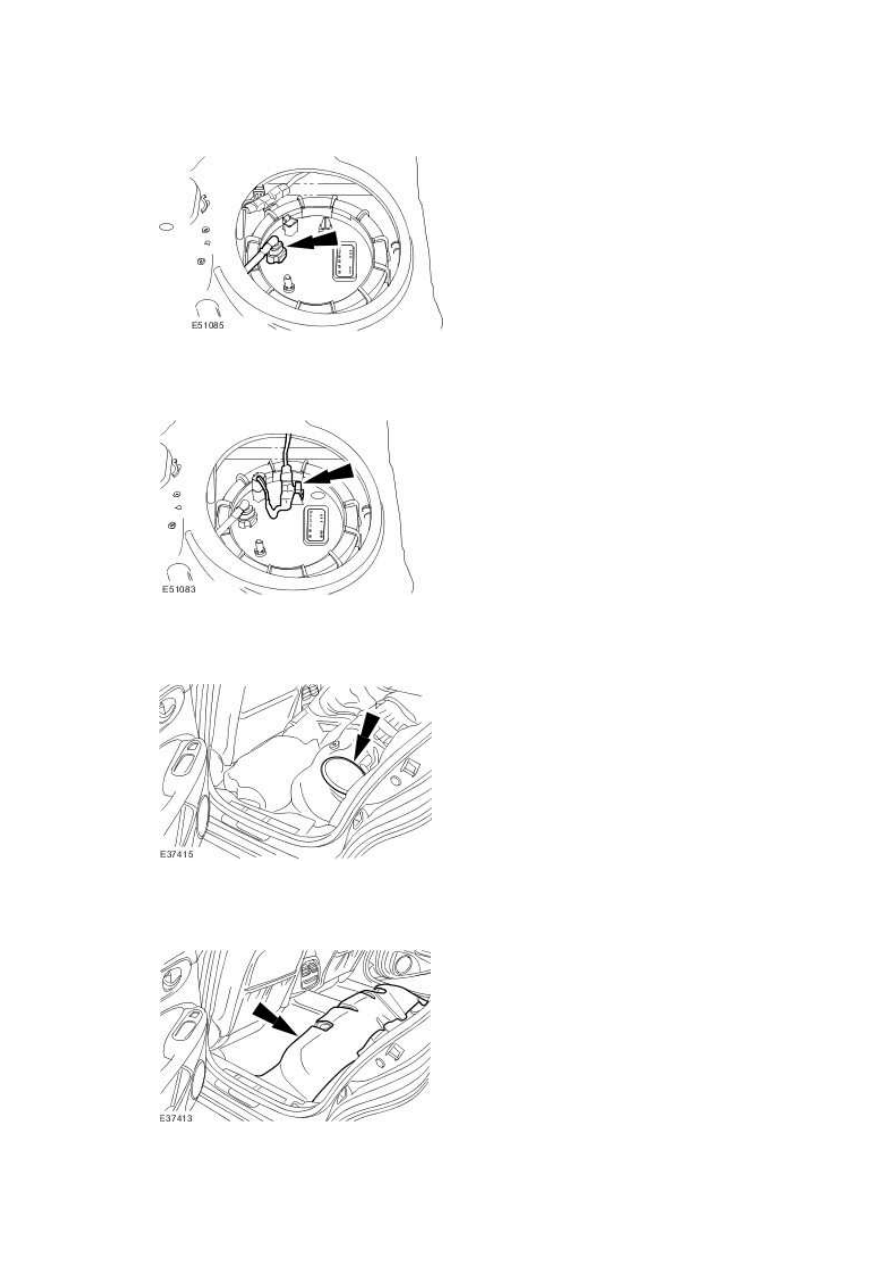

6 . Connect the fuel return line to the fuel transfer unit.

For additional information, refer to Quick Release Coupling - Push Connect







7 . Attach the fuel transfer unit electrical connector to the retaining bracket.







8 . Install the floor aperture cover.







9 . Attach the floor covering.
