Jaguar XJ (X350). Manual - part 1158







7

.



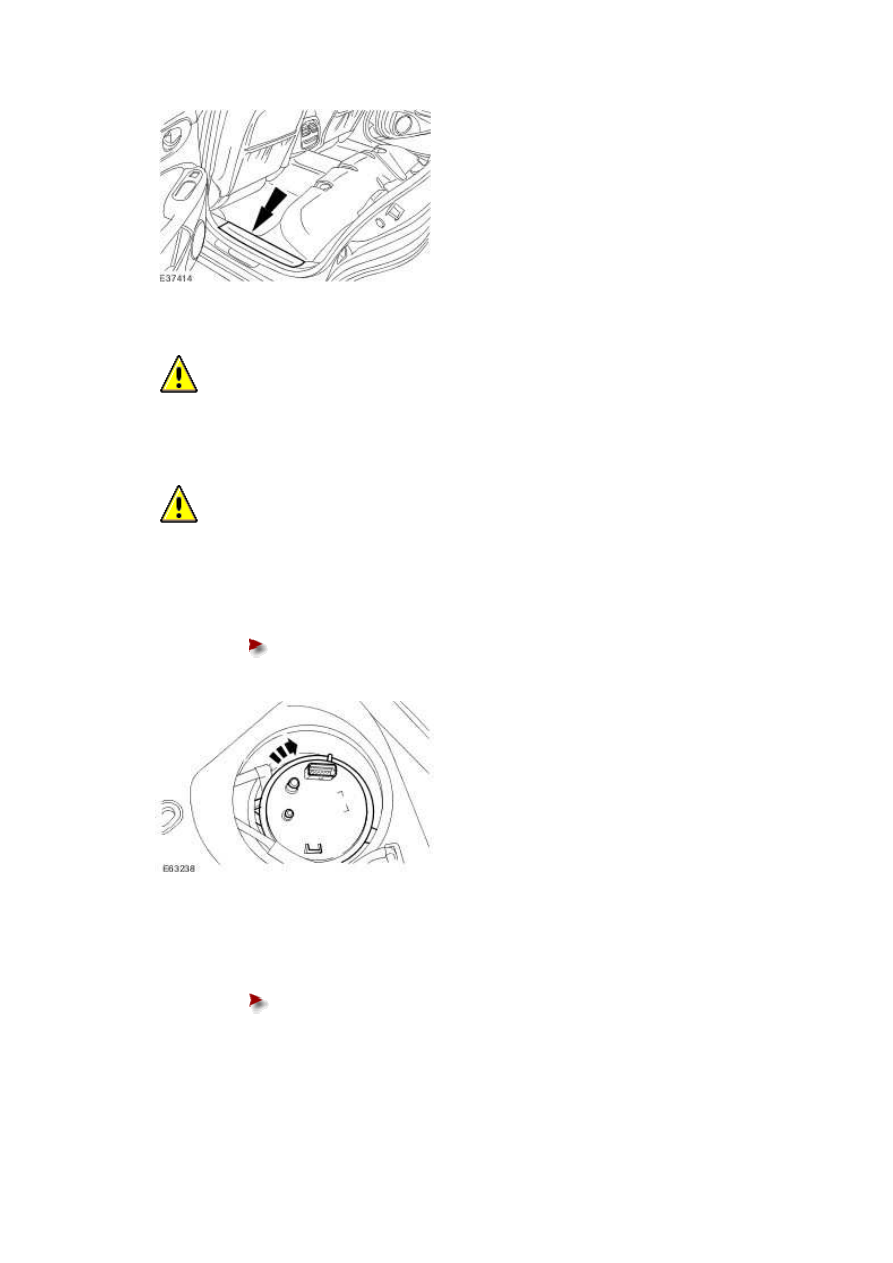

  CAUTION: On vehicles with supercharger make sure the arrow on the fuel pump

module and the 'SC' marker on the fuel tank are aligned.





  CAUTION: On vehicles without supercharger make sure the arrow on the fuel

transfer unit and the 'NA' marker on the fuel tank are aligned.





Secure the fuel pump module.





Press down and rotate the base of the fuel pump module clockwise.











8

.



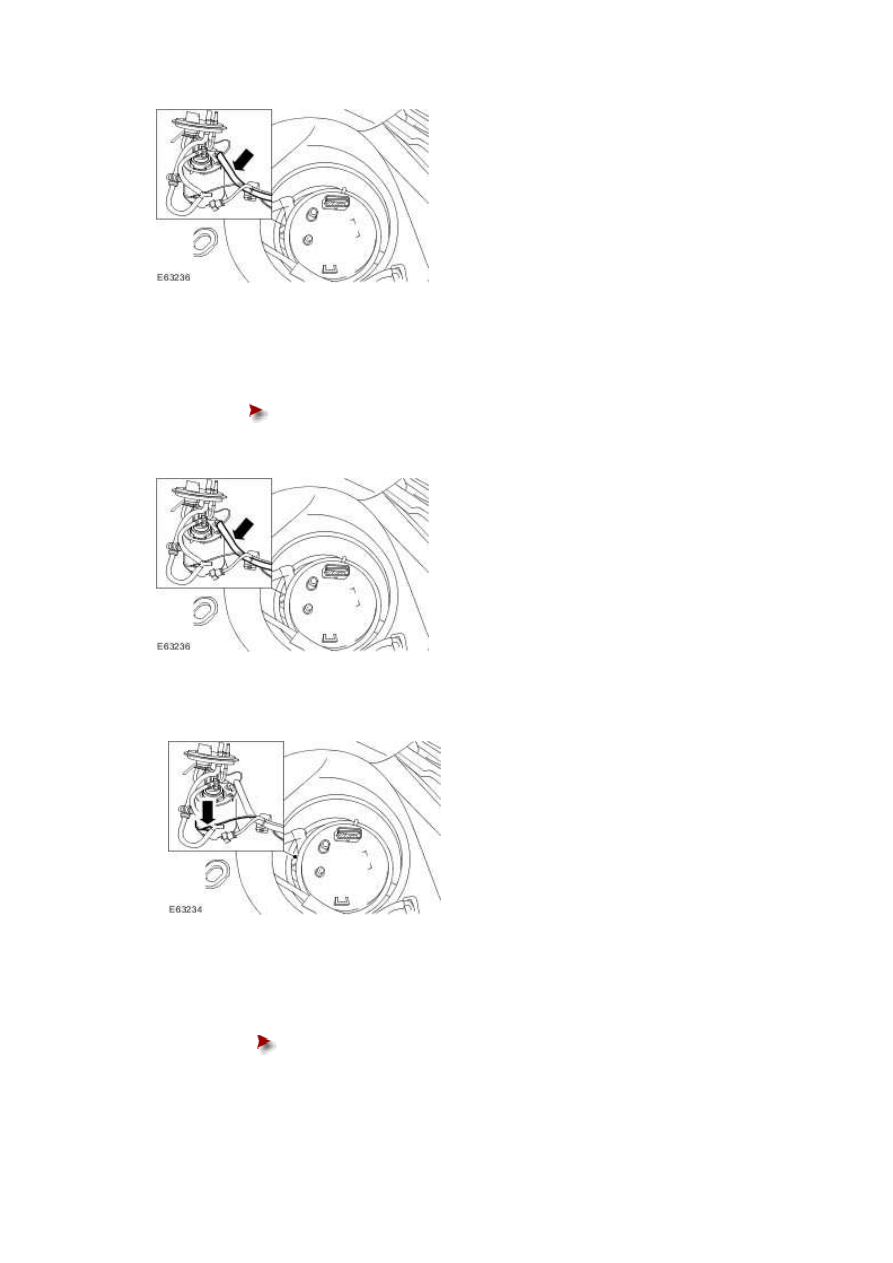

Connect the fuel transfer unit transfer return tube.





Make sure the coupling has latched onto the fuel pump module by pulling

the tube after the connection has been made.











9

.



Connect the fuel transfer unit transfer return tube.





Make sure the coupling has latched onto the fuel pump module by pulling

the tube after the connection has been made.











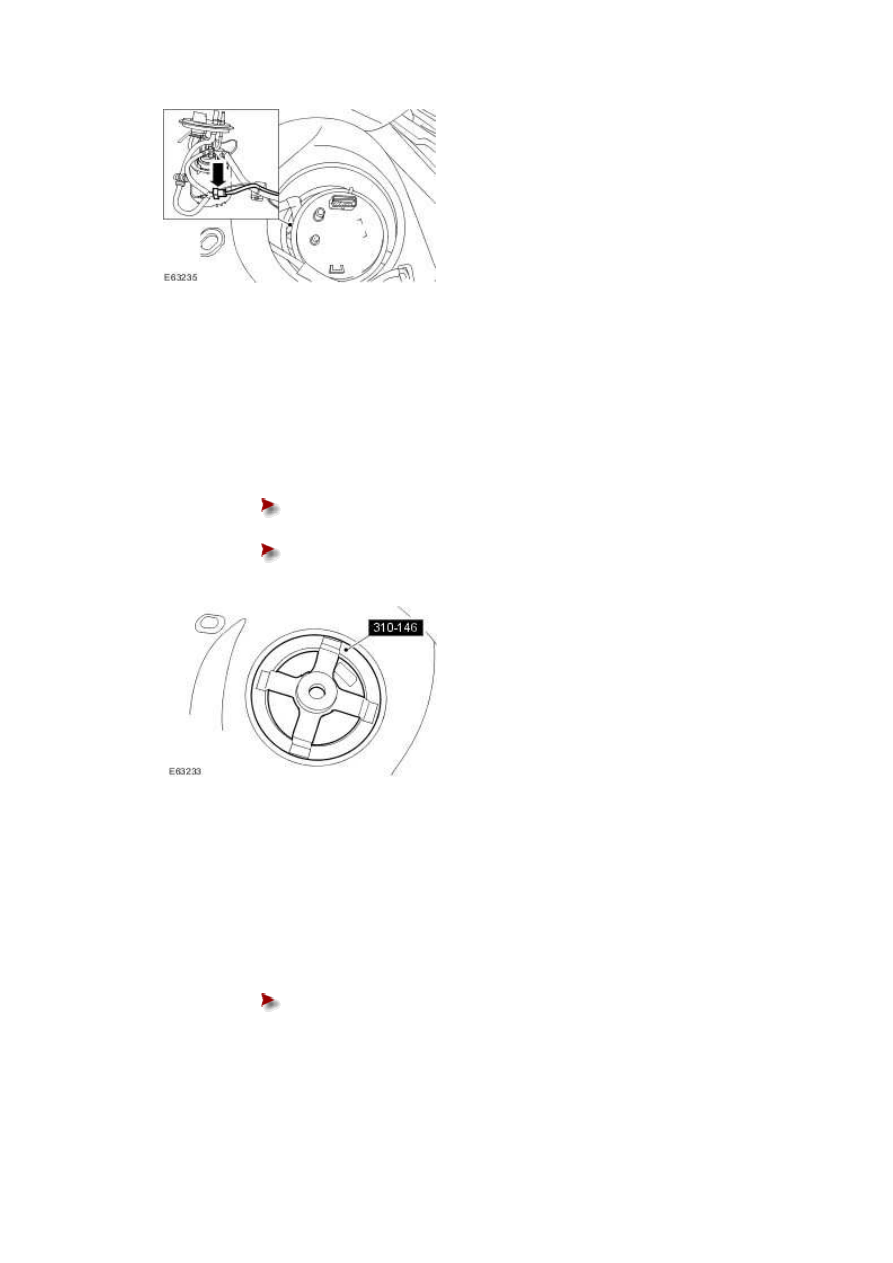

10 . Connect the left-hand fuel sender gauge electrical connector.







11

.



Connect the fuel transfer unit transfer feed tube.





Make sure the quick release coupling has latched onto the fuel pump

module fuel tube by pulling the tube after the connection has been made.





www.







12 . NOTE:





Non federal market vehicles only.



Using the special tool, install the fuel pump module locking ring.





Install a new O-ring seal.







Tighten to 60 Nm.











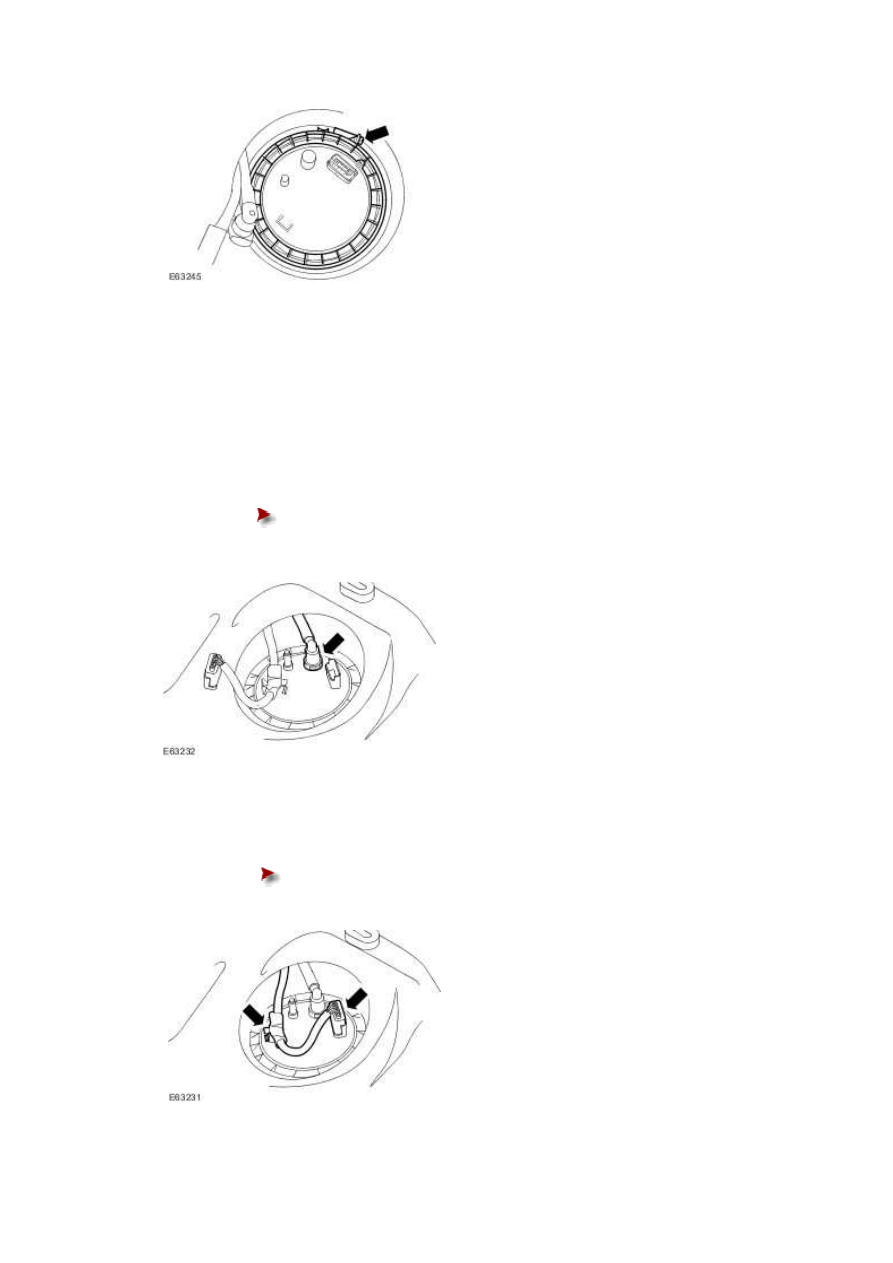

13 . NOTE:





Federal market vehicles only.



Install the fuel pump module locking ring.





Tighten to 4 Nm.











14

.



NOTE:





All vehicles.



Connect the fuel pump module quick release coupling.





Make sure the quick release coupling has latched onto the fuel pump

module fuel pipe by pulling the pipe after the connection has been made.











15 . Connect the fuel pump module electrical connector.





Attach the fuel pump module wiring harness to the retaining bracket.
