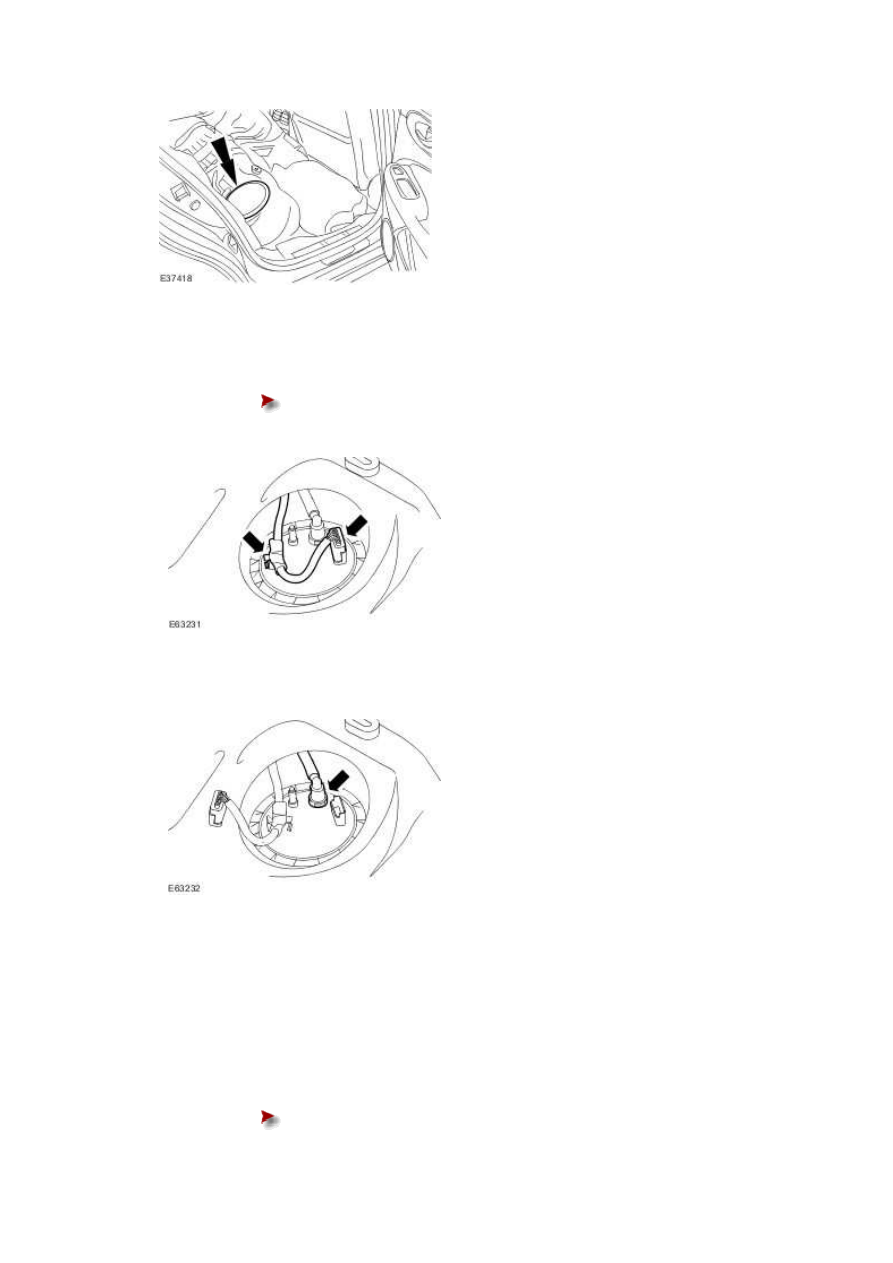

10 . Disconnect the fuel pump module electrical connector.





Detach the fuel pump module wiring harness from the retaining bracket.











11 . Disconnect the fuel pump module quick release coupling.







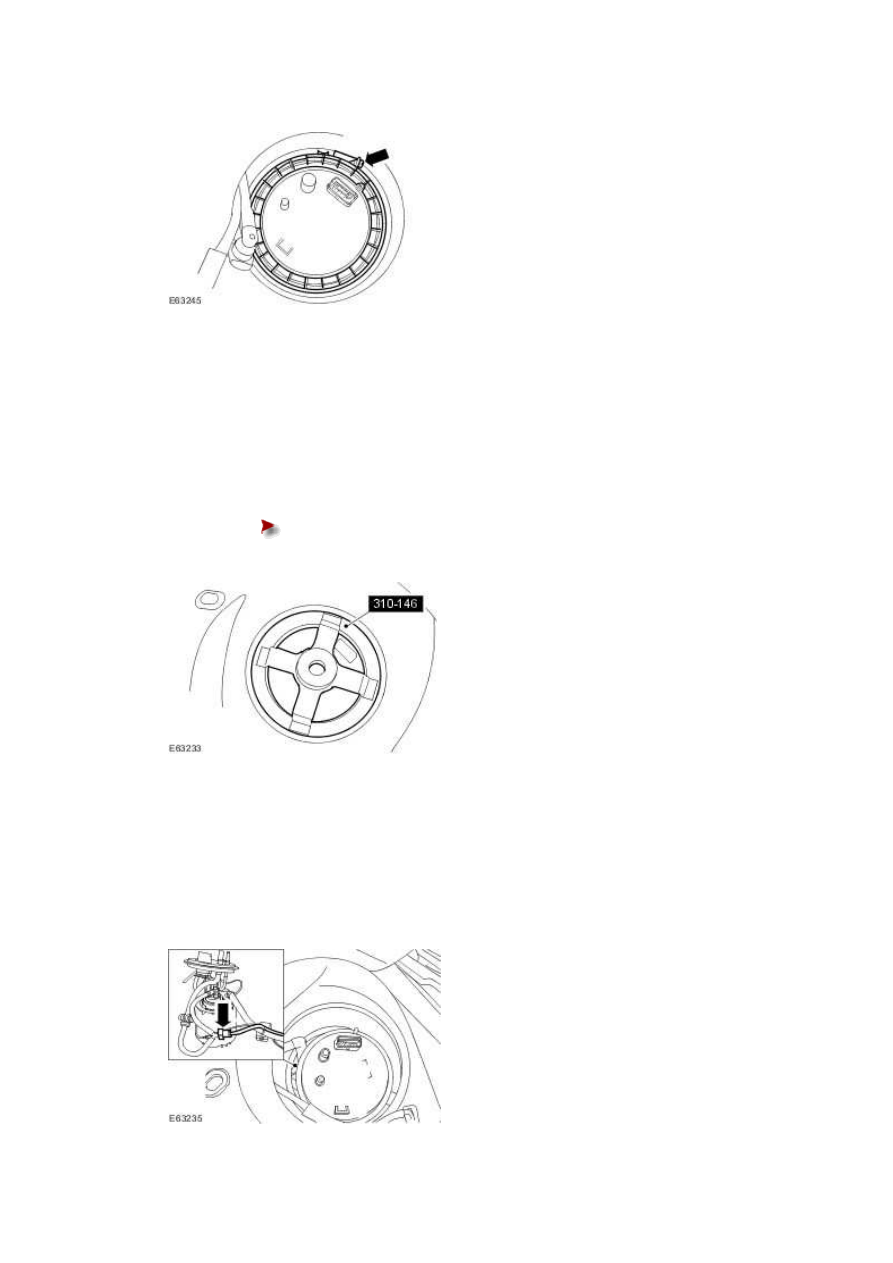

12 . NOTE:





Federal market vehicles only.



Remove the fuel pump module locking ring.





Remove and discard the O-ring seal.











13 . NOTE:





Non federal market vehicles only.



Using the special tool, remove the fuel pump module locking ring.





Remove and discard the O-ring seal.











14 . NOTE:





All vehicles.

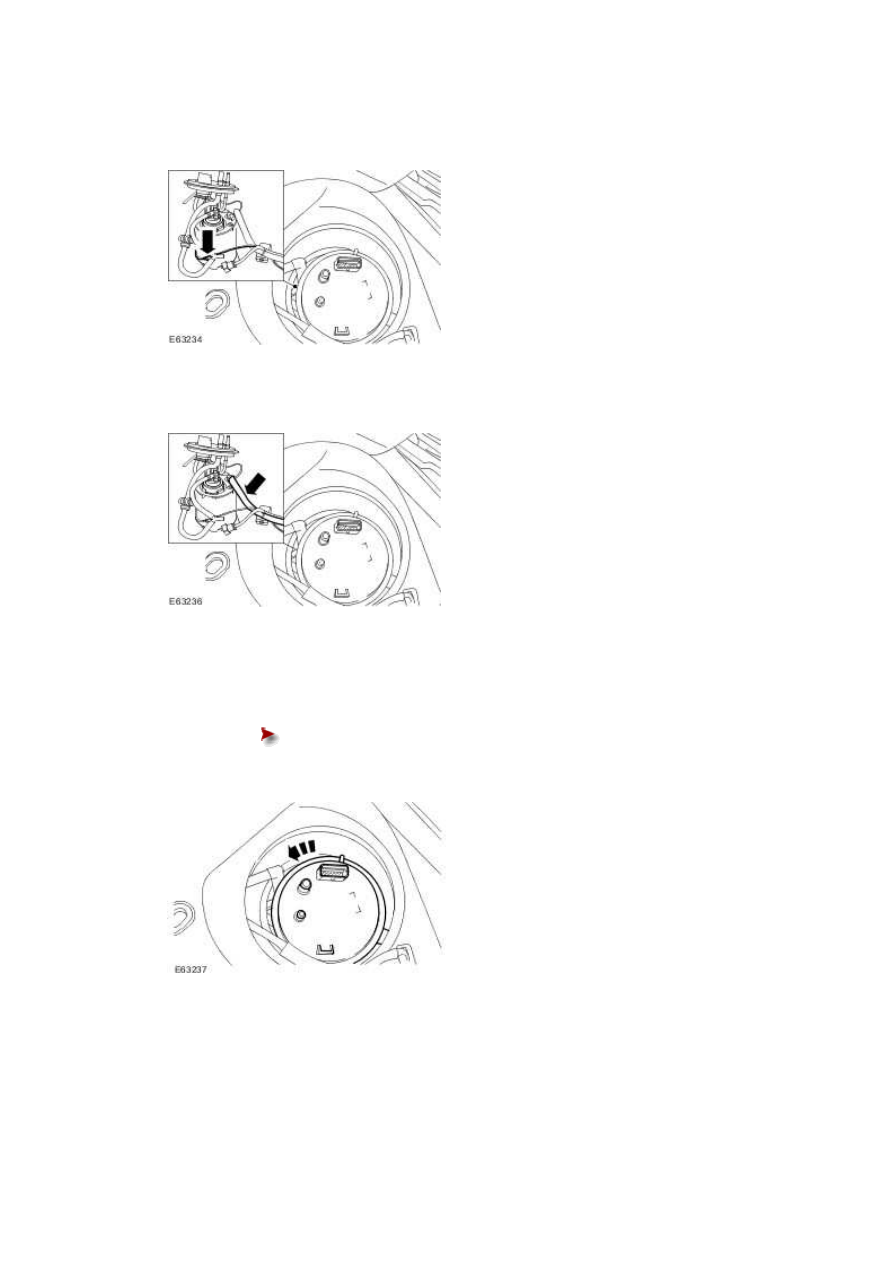

Disconnect the fuel transfer unit transfer feed tube.



www.





15 . Disconnect the left-hand fuel sender gauge electrical connector.







16 . Disconnect the fuel transfer unit transfer return tube.







17

.



Release the fuel pump module.





Press down and rotate the base of the fuel pump module counter-

clockwise.

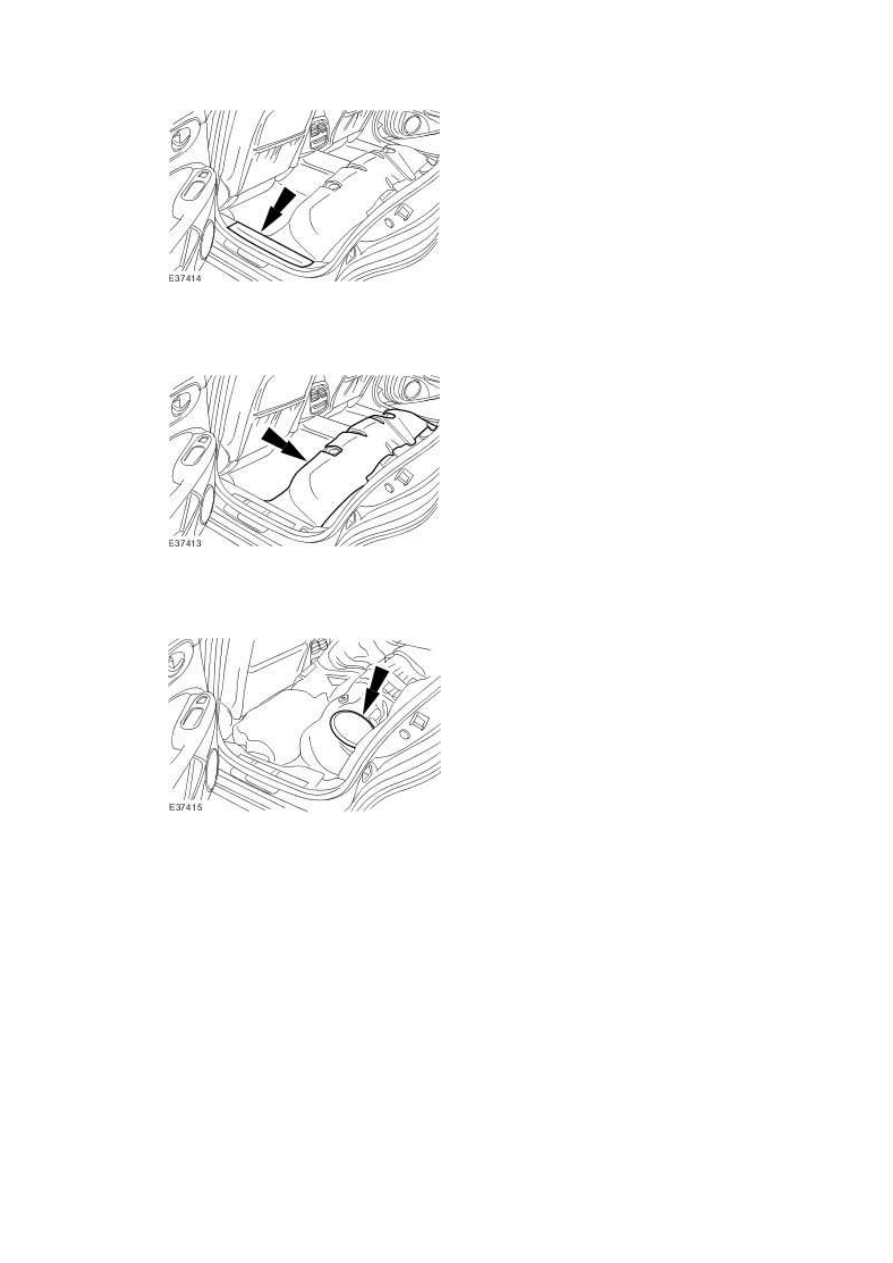

18 . Remove the scuff plate trim panel.







19 . Detach and reposition the floor covering.







20 . Remove the floor aperture cover.







21 . NOTE:





Federal market vehicles only.



Remove the fuel transfer unit locking ring.
