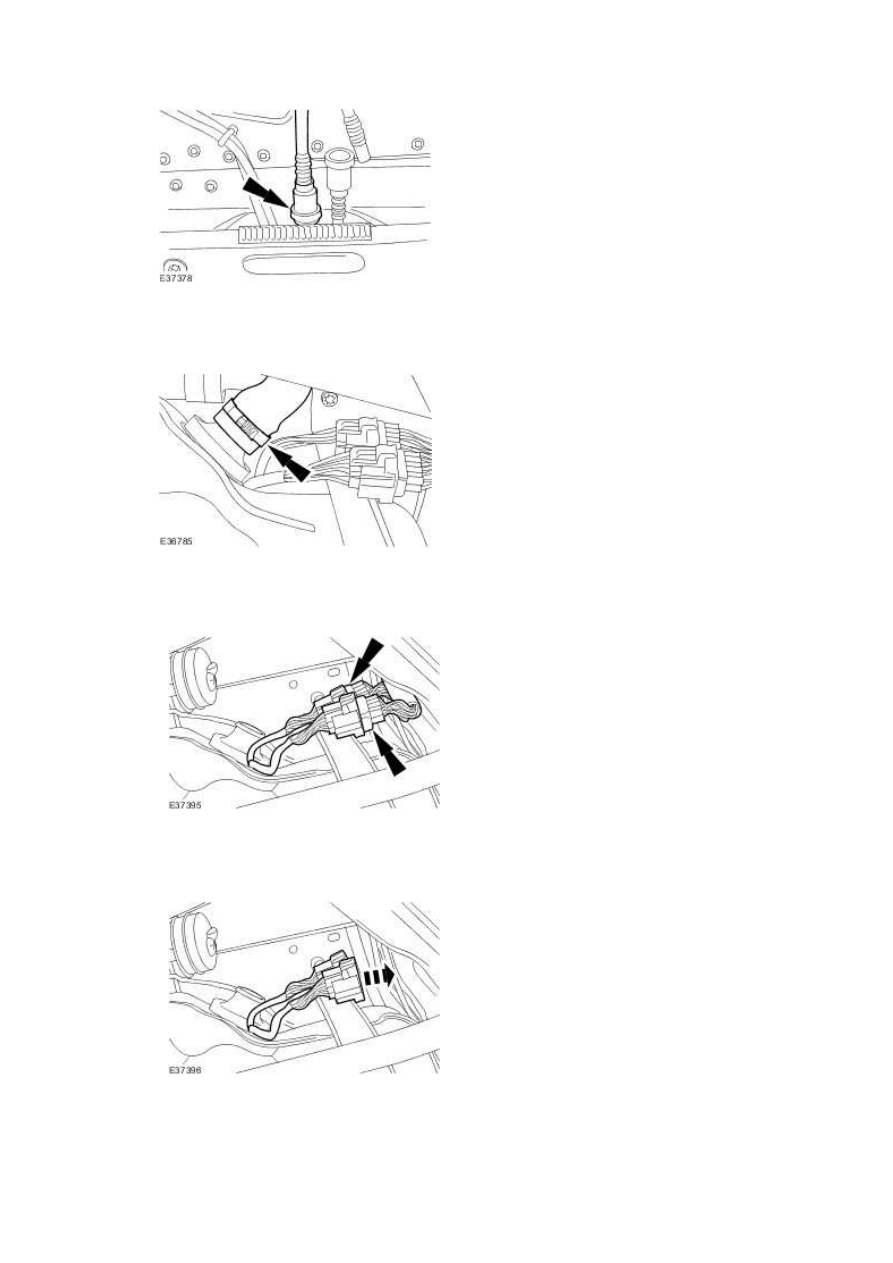

9 . Remove the fuel tank filler pipe to fuel tank hose.







10 . Disconnect the rear axle electrical connectors.







11 . Detach the rear axle electrical connectors.







12 . Disconnect the evaporative emission pipe.

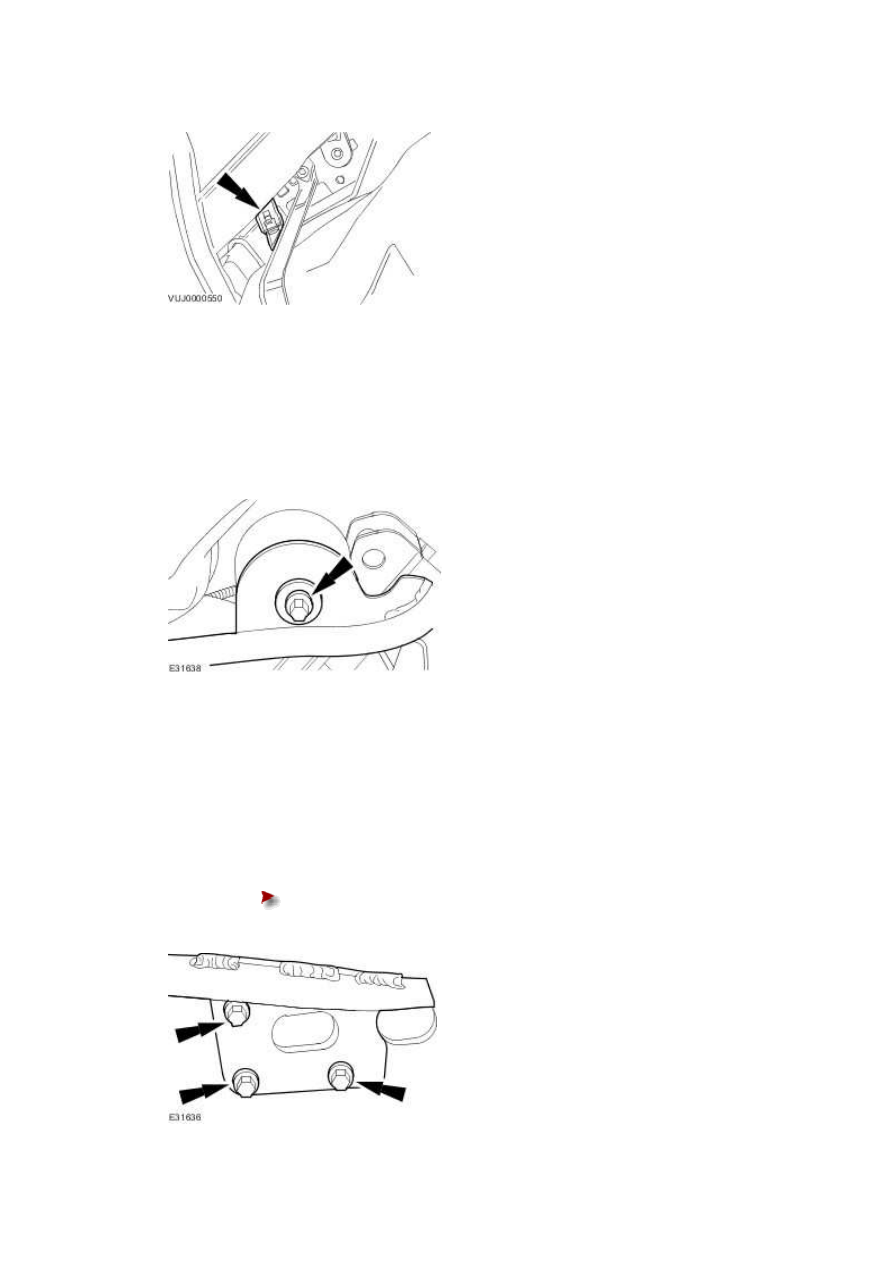

13 . NOTE:





Left-hand shown, right-hand similar.



Remove and discard the 2 rear subframe front retaining bolts







14 . NOTE:





Left-hand shown, right-hand similar.



Remove the noise, vibration and harshness brace.





Remove the 6 bolts.







www.





15

.

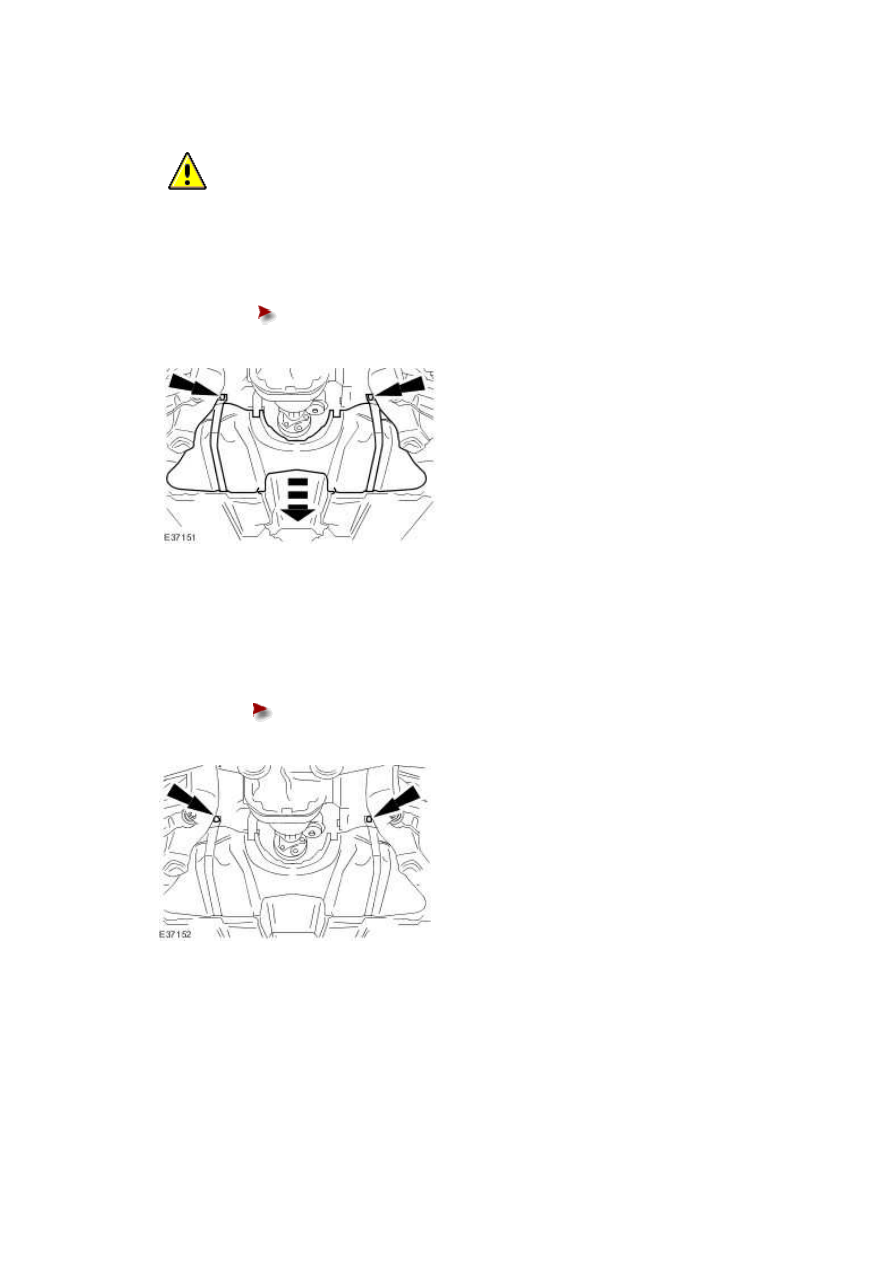

  CAUTION: When supporting the fuel tank, use a suitable packing material to

prevent damage to the underside of the fuel tank.





Remove the fuel tank.





Detach the fuel tank support straps.











Installation



1 . To install, reverse the removal procedure.





Tighten to 35 Nm.

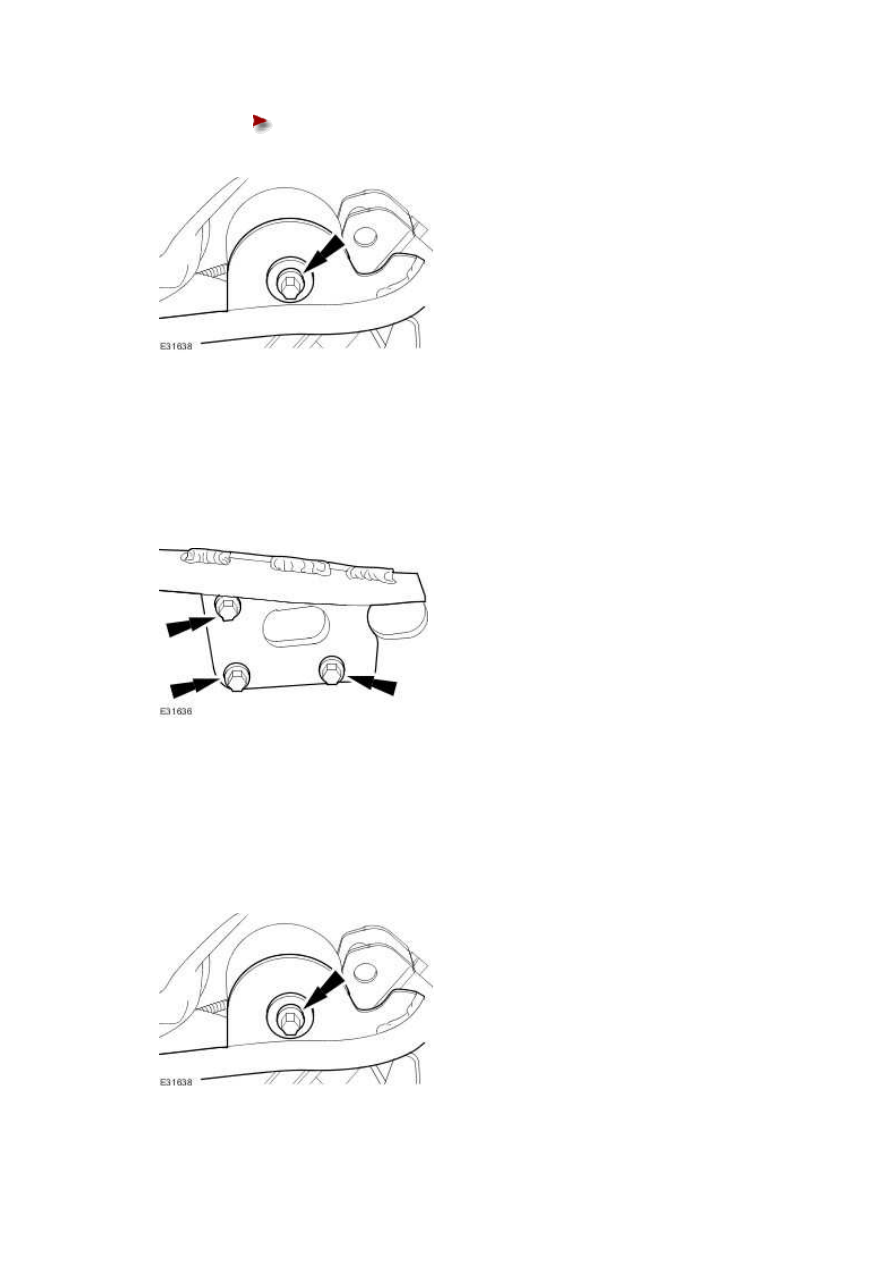

2 . NOTE:





Left-hand shown, right-hand similar



Loosely install the 2 rear subframe front retaining bolts.





Install new retaining bolts.











3 . NOTE:





Left-hand shown, right-hand similar



Loosely install the 6 noise, vibration and harshness brace retaining bolts.







4 . NOTE:





Left-hand shown, right-hand similar



Tighten the 2 bolts to 125 Nm.
