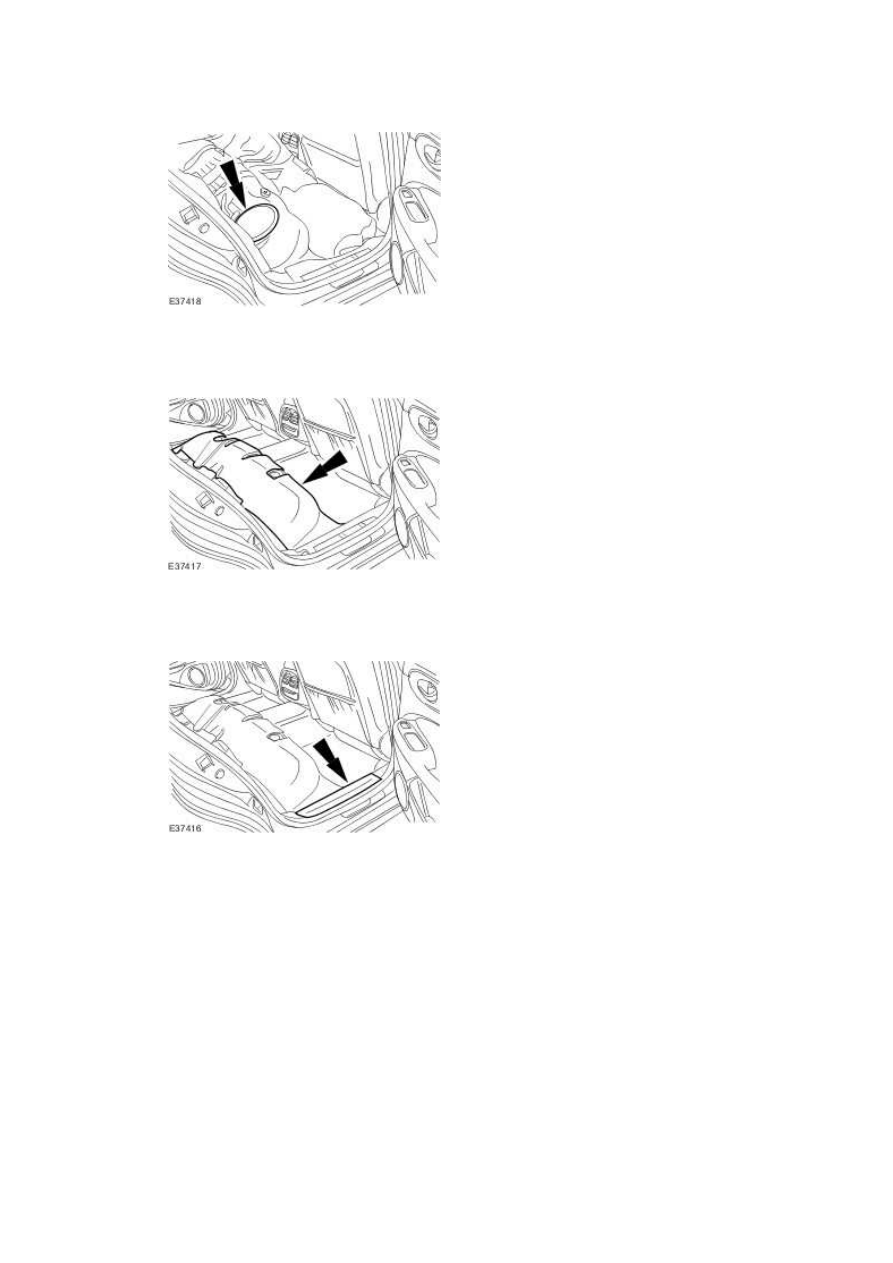

11 . Install the floor aperture cover.







12 . Attach the floor covering.







13 . Install the scuff plate trim panel.







14 . Install the rear seat cushion.

For additional information, refer to Rear Seat Cushion (76.70.37)





15 . Attach the fuel tank filler pipe cap.





16 . Close the fuel tank filler pipe flap.



17 . Connect the battery ground cable.

For additional information, refer to Battery Connect (86.15.15)

Fuel Tank - 4.2L NA V8 - AJV8/4.2L SC V8
- AJV8/3.0L NA V6 - AJ27/3.5L NA V8 -
AJV8 (19.55.01)

Removal



1

.



  WARNING: Place the vehicle in a quarantined area and arrange "No Smoking/Petrol

Fumes" signs about the vehicle.





  WARNING: Before any work is carried out on the fuel system, ground the vehicle to

earth and maintain the ground connection until the work is complete.





  WARNING: Do not smoke or carry lighted tobacco or open flame of any type when

working on or near any fuel related components. Highly flammable vapors are always

present and may ignite. Failure to follow these instructions may result in personal injury.





  WARNING: Do not carry or operate cellular phones when working on or near any

fuel related components. Highly flammable vapors are always present and may ignite.

Failure to follow these instructions may result in personal injury.





  WARNING: The fuel system remains pressurized for a long time after the ignition is

switched off. The fuel pressure must be relieved before attempting any repairs. Failure to

follow these instructions may result in personal injury.





  WARNING: After carrying out repairs, the fuel system must be checked visually for

leaks. Failure to follow these instructions may result in personal injury.





www.

  WARNING: This procedure involves fuel handling. Be prepared for fuel spillage at all

times and always observe fuel handling precautions. Failure to follow these instructions

may result in personal injury.





  WARNING: If taken internally do not induce vomiting, seek immediate medical

attention. Failure to follow these instructions may result in personal injury.





  WARNING: If fuel contacts the eyes, flush the eyes with cold water or eyewash

solution and seek medical attention.





  WARNING: Wash hands thoroughly after handling, as prolonged contact may cause

irritation. Should irritation develop, seek medical attention.





Drain the fuel tank.

For additional information, refer to Fuel Tank Draining - VIN Range: G00442->G45703

For additional information, refer to Fuel Tank Draining - VIN Range: G45704->G99999







2 . Remove the rear seat cushion.

For additional information, refer to Rear Seat Cushion (76.70.37)





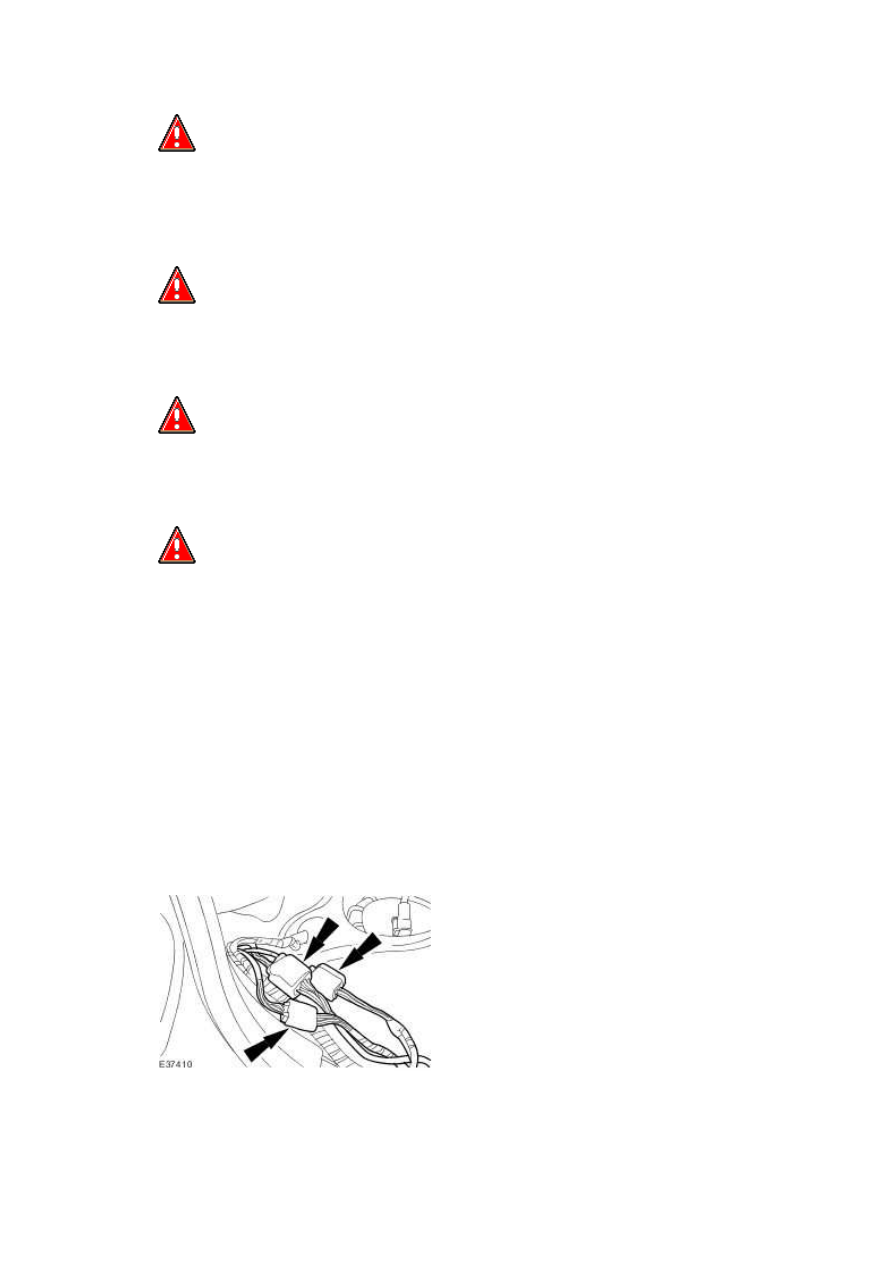

3 . Disconnect the fuel tank electrical connectors.

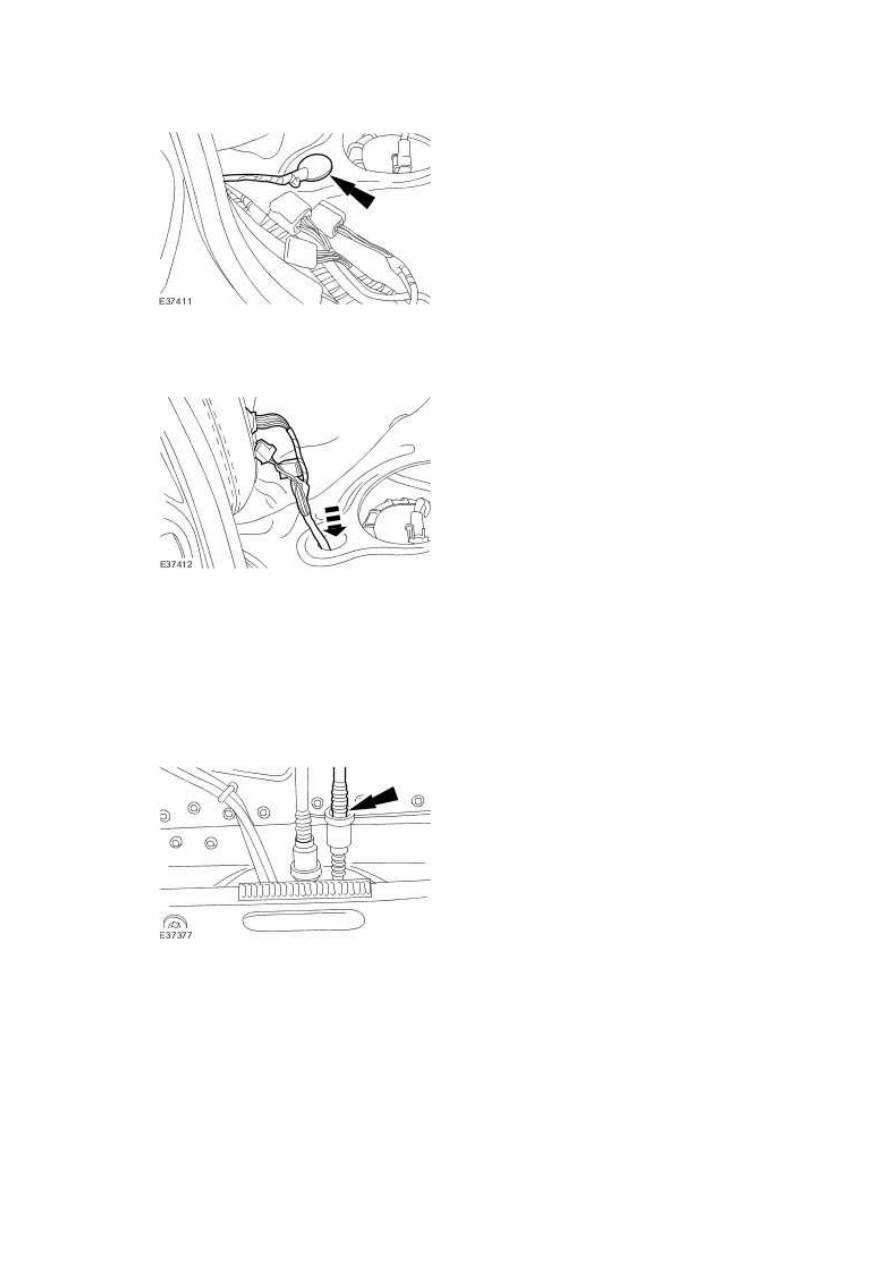

4 . Remove the wiring grommet from the floor pan.







5 . Feed the wiring loom and connectors through the grommet hole in the vehicle floor pan.







6 . Remove the driveshaft.

For additional information, refer to Driveshaft (47.15.01)





7 . Disconnect the evaporative emissions pipe.







8 . Disconnect the fuel supply hose.
