Jaguar XJ (X350). Manual - part 1146

on or near any fuel related components. Highly flammable vapors are always present and may

ignite. Failure to follow these instructions may result in personal injury.





  WARNING: The fuel system remains pressurized for a long time after the ignition is switched

off. The fuel pressure must be relieved before attempting any repairs. Failure to follow these

instructions may result in personal injury.





  WARNING: After carrying out repairs, the fuel system must be checked visually for leaks.

Failure to follow these instructions may result in personal injury.





  WARNING: This procedure involves fuel handling. Be prepared for fuel spillage at all times

and always observe fuel handling precautions. Failure to follow these instructions may result in

personal injury.





  WARNING: If taken internally do not induce vomiting, seek immediate medical attention.

Failure to follow these instructions may result in personal injury.





  WARNING: If fuel contacts the eyes, flush the eyes with cold water or eyewash solution and

seek medical attention.





  WARNING: Wash hands thoroughly after handling, as prolonged contact may cause

irritation. Should irritation develop, seek medical attention.







1

.



  CAUTION: Make sure no damage occurs to the fuel level float or fuel pump module

components.





NOTE:





Install a new gasket to the fuel pump module flange.



NOTE:





Take care not to stretch the gasket.



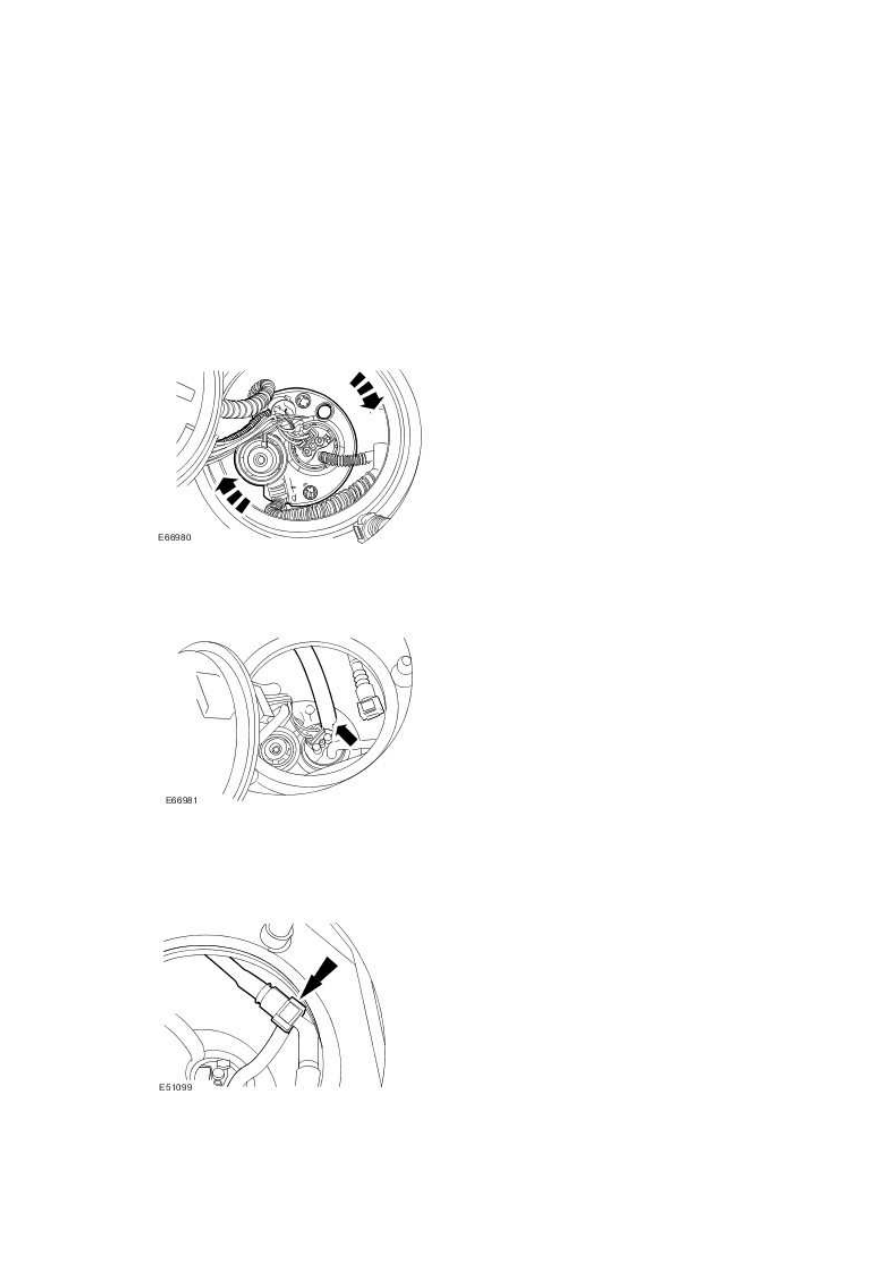

Install the fuel pump module.







2 . Connect the fuel transfer line.







3 . Connect the fuel transfer pipe quick release coupling.

For additional information, refer to Quick Release Coupling - Push Connect .





www.



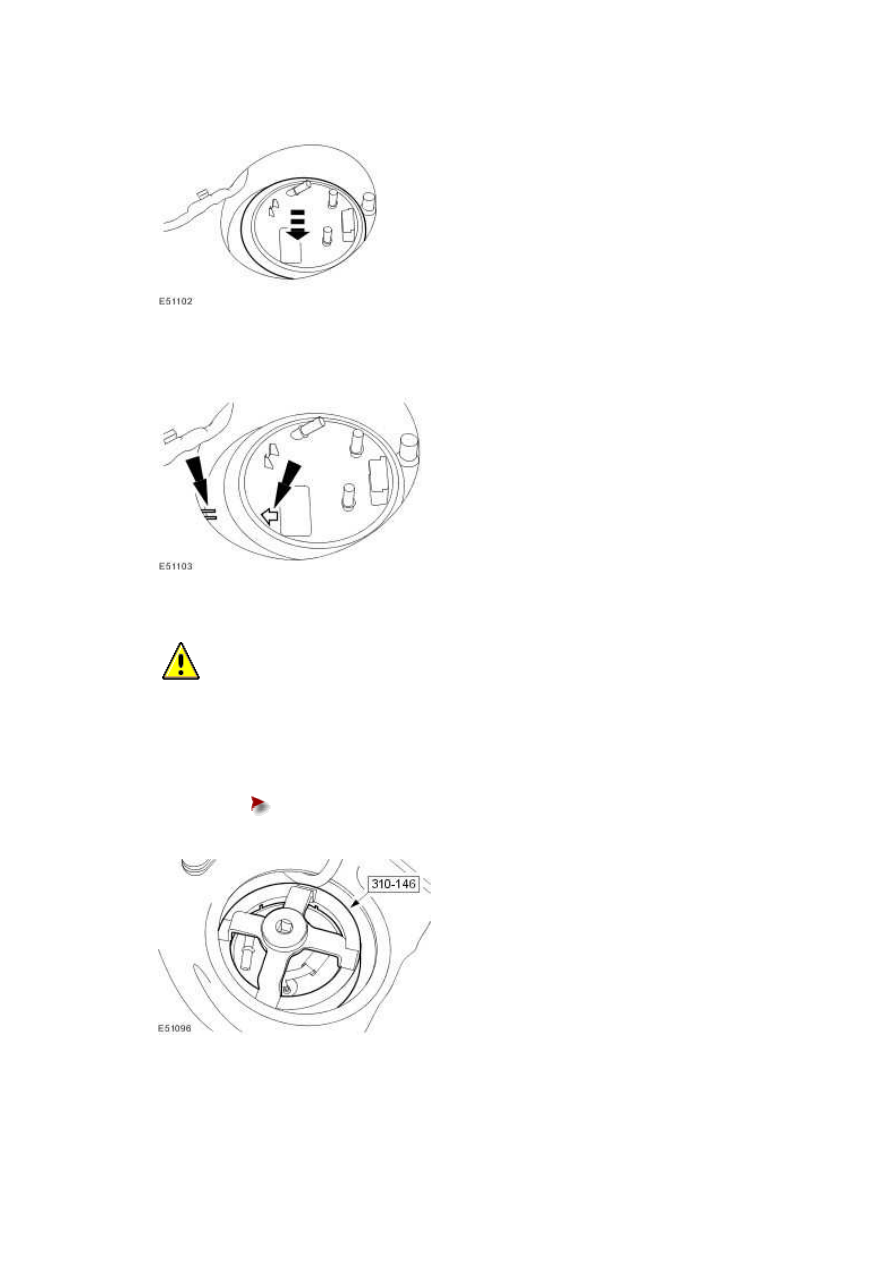

4 . Reposition and align the upper part of the fuel pump module.







5 . Align the arrow on the fuel pump module with the alignment marks on the fuel tank.







6

.



  CAUTION: Make sure no damage occurs to the fuel pump module when installing

the locking ring.





Using the special tool, install the fuel pump module locking ring.





Tighten to 60 Nm.











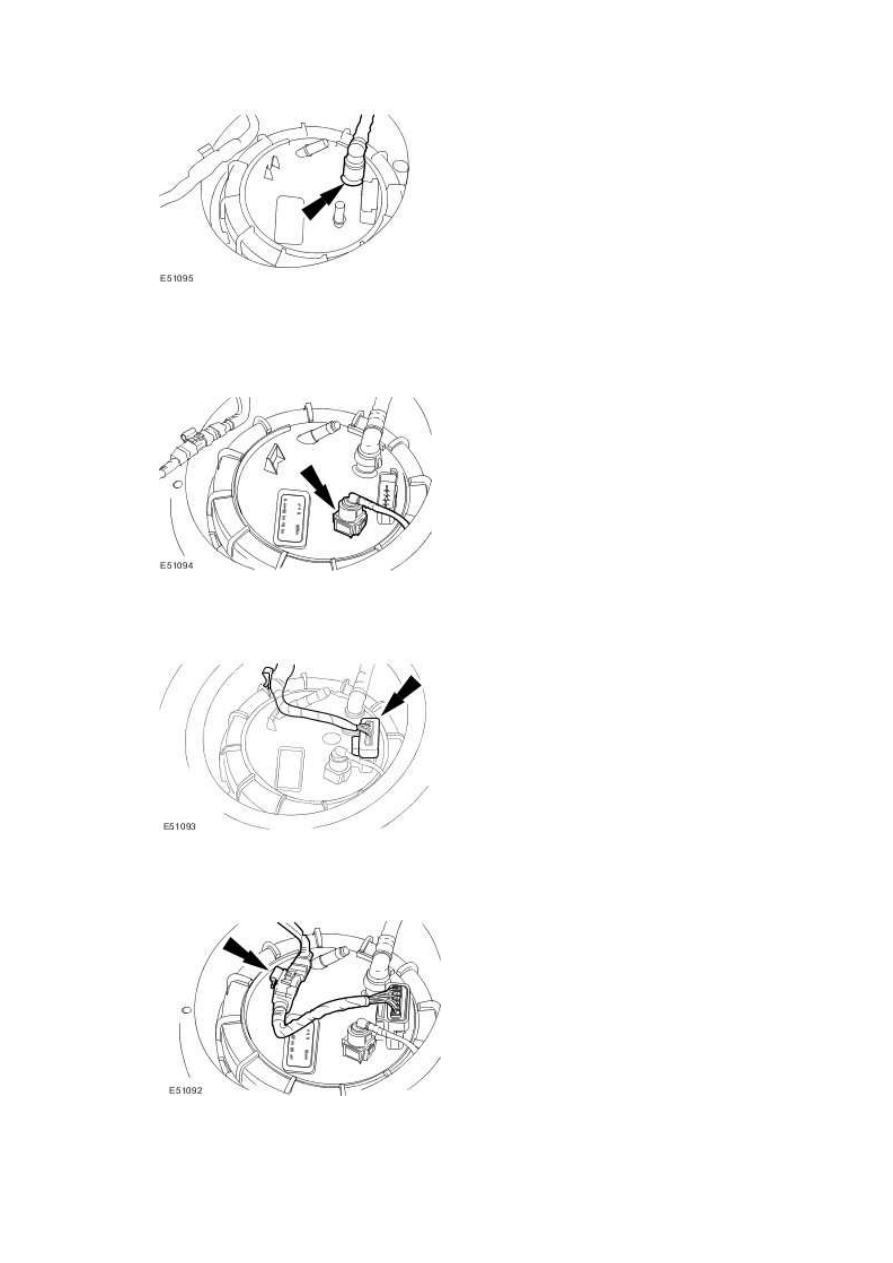

7 . Connect the fuel pump module quick release coupling.

For additional information, refer to Quick Release Coupling - Push Connect







8 . Connect the fuel fired booster heater fuel supply line quick release coupling.

For additional information, refer to Quick Release Coupling - Push Connect







9 . Connect the fuel pump module electrical connector.







10 . Attach the fuel pump module electrical connector to the retaining bracket.
