NOTE:





All vehicles.



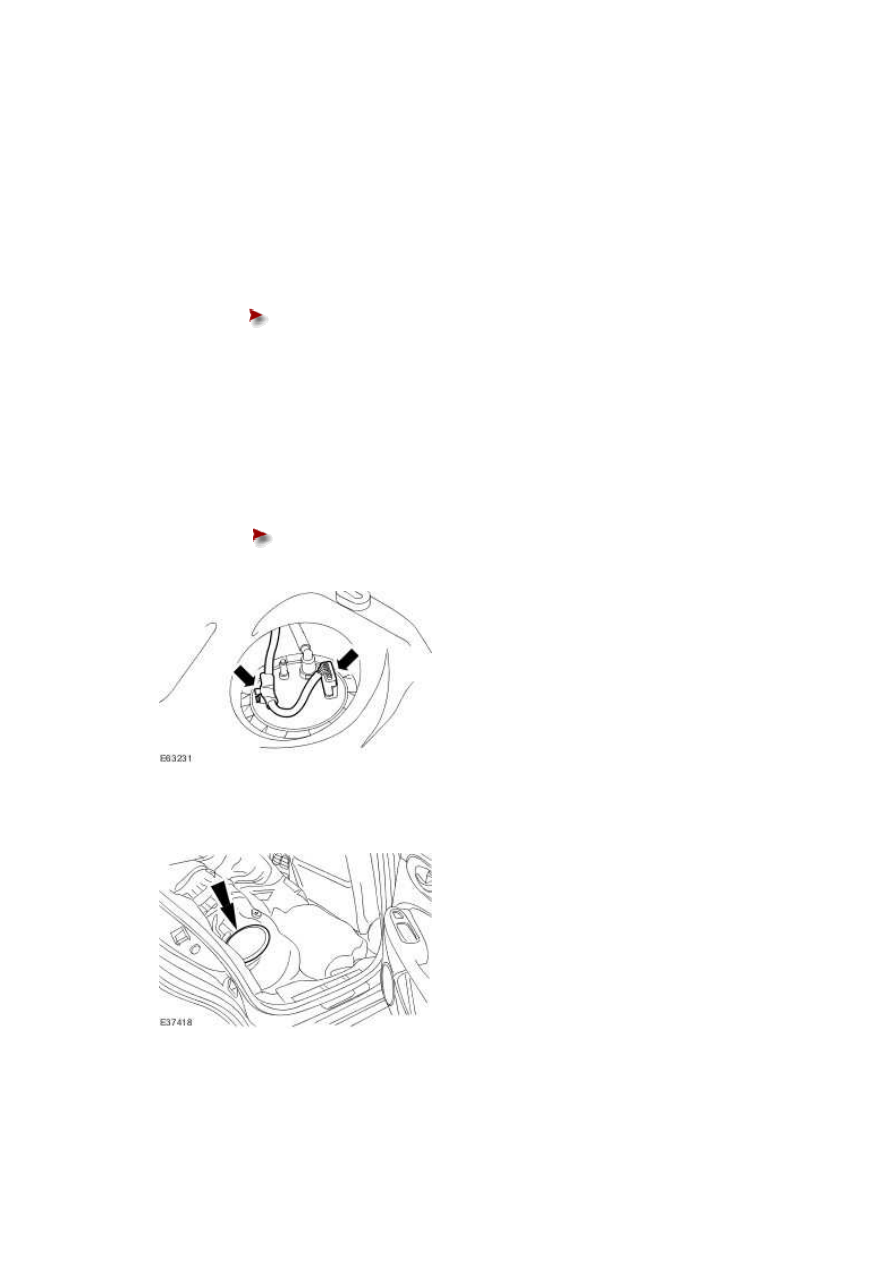

Connect the fuel pump module quick release coupling.





Make sure the quick release coupling has latched onto the fuel pump

module fuel pipe by pulling the pipe after the connection has been made.











8 . Connect the fuel pump module electrical connector.





Attach the fuel pump module wiring harness to the retaining bracket.











9 . Install the floor aperture cover.







10 . Attach the floor covering.







11 . Install the scuff plate trim panel.







12 . Install the rear seat cushion.

For additional information, refer to Rear Seat Cushion (76.70.37)





13 . Attach the fuel tank filler pipe cap.





14 . Connect the battery ground cable.

For additional information, refer to Battery Connect (86.15.15)





15 . Close the fuel tank filler pipe flap.







www.

Fuel Pump Module - 2.7L V6 - TdV6
(19.45.08)

Special Service Tools





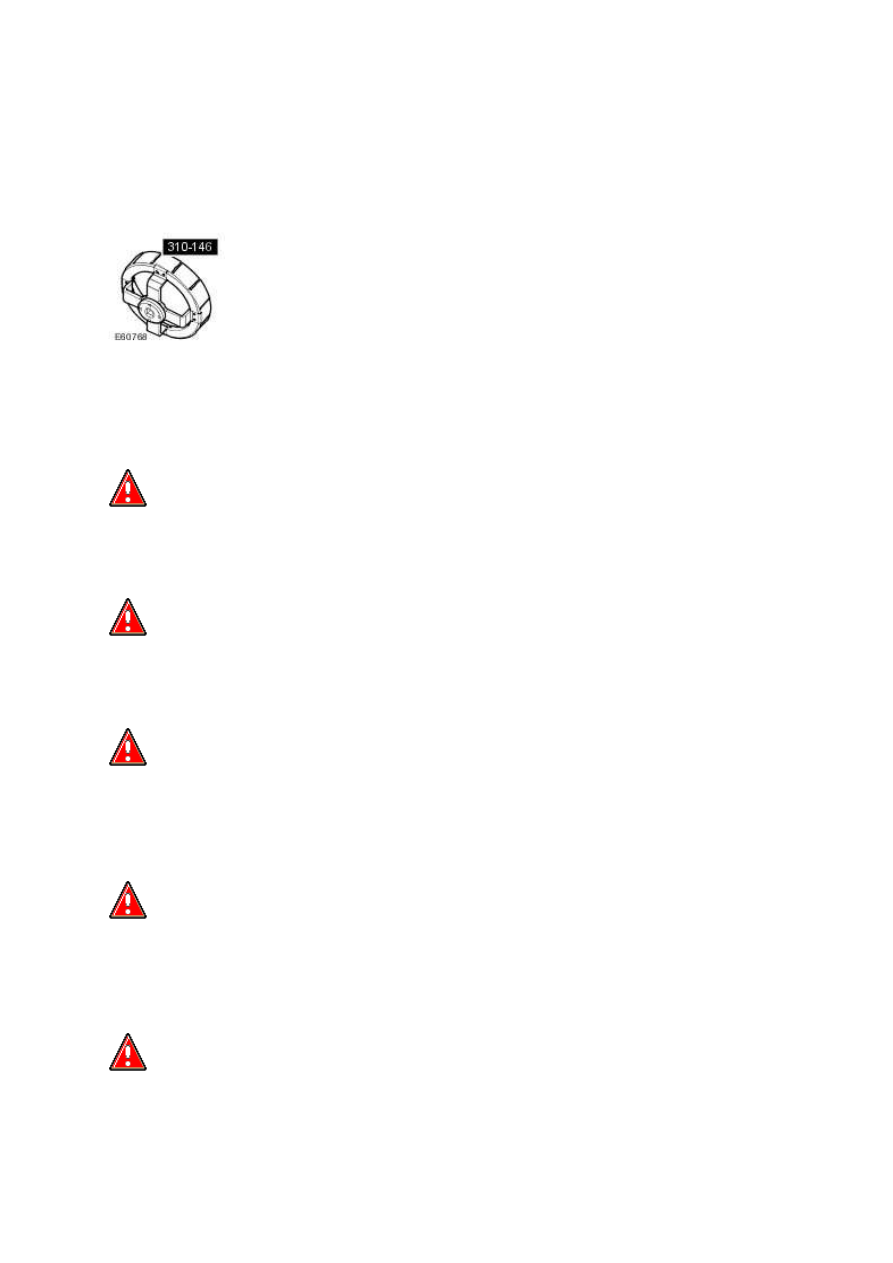

Remover/Installer, Fuel Pump Module/Fuel Transfer Pump Locking Ring

310-146

Removal

  WARNING: Place the vehicle in a quarantined area and arrange "No Smoking/Petrol Fumes"

signs about the vehicle.





  WARNING: Before any work is carried out on the fuel system, ground the vehicle to earth

and maintain the ground connection until the work is complete.





  WARNING: Do not smoke or carry lighted tobacco or open flame of any type when working

on or near any fuel related components. Highly flammable vapors are always present and may

ignite. Failure to follow these instructions may result in personal injury.





  WARNING: The fuel system remains pressurized for a long time after the ignition is switched

off. The fuel pressure must be relieved before attempting any repairs. Failure to follow these

instructions may result in personal injury.





  WARNING: After carrying out repairs, the fuel system must be checked visually for leaks.

Failure to follow these instructions may result in personal injury.





  WARNING: This procedure involves fuel handling. Be prepared for fuel spillage at all times

and always observe fuel handling precautions. Failure to follow these instructions may result in

personal injury.





  WARNING: If taken internally do not induce vomiting, seek immediate medical attention.

Failure to follow these instructions may result in personal injury.





  WARNING: If fuel contacts the eyes, flush the eyes with cold water or eyewash solution and

seek medical attention.





  WARNING: Wash hands thoroughly after handling, as prolonged contact may cause

irritation. Should irritation develop, seek medical attention.







1 . Disconnect the battery ground cable.

For additional information, refer to Battery Disconnect and Connect





2 . Detach the fuel tank filler pipe cap.





3

.



Release the pressure in the fuel system.

For additional information, refer to Fuel System Pressure Release - 4.2L NA V8 - AJV8/4.2L SC

V8 - AJV8/3.0L NA V6 - AJ27/3.5L NA V8 - AJV8 (19.50.02)







4 . Drain the fuel system.

For additional information, refer to Fuel Tank Draining - VIN Range: G45704->G99999





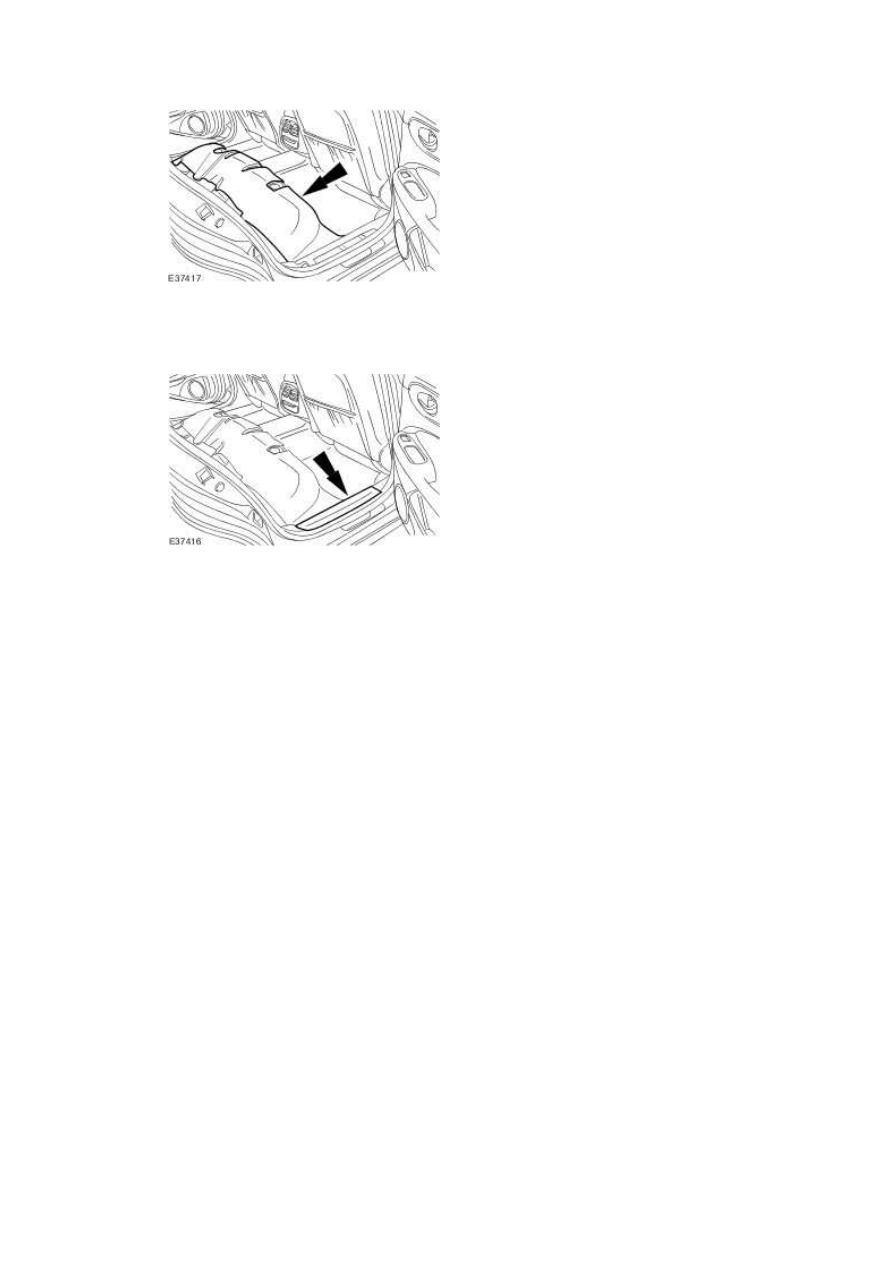

5 . Remove the rear seat cushion.

For additional information, refer to Rear Seat Cushion (76.70.37)
