2.  Remove the engine cover.


3.  Remove the air cleaner outlet pipe.
Air Cleaner Outlet Pipe (19.10.31)


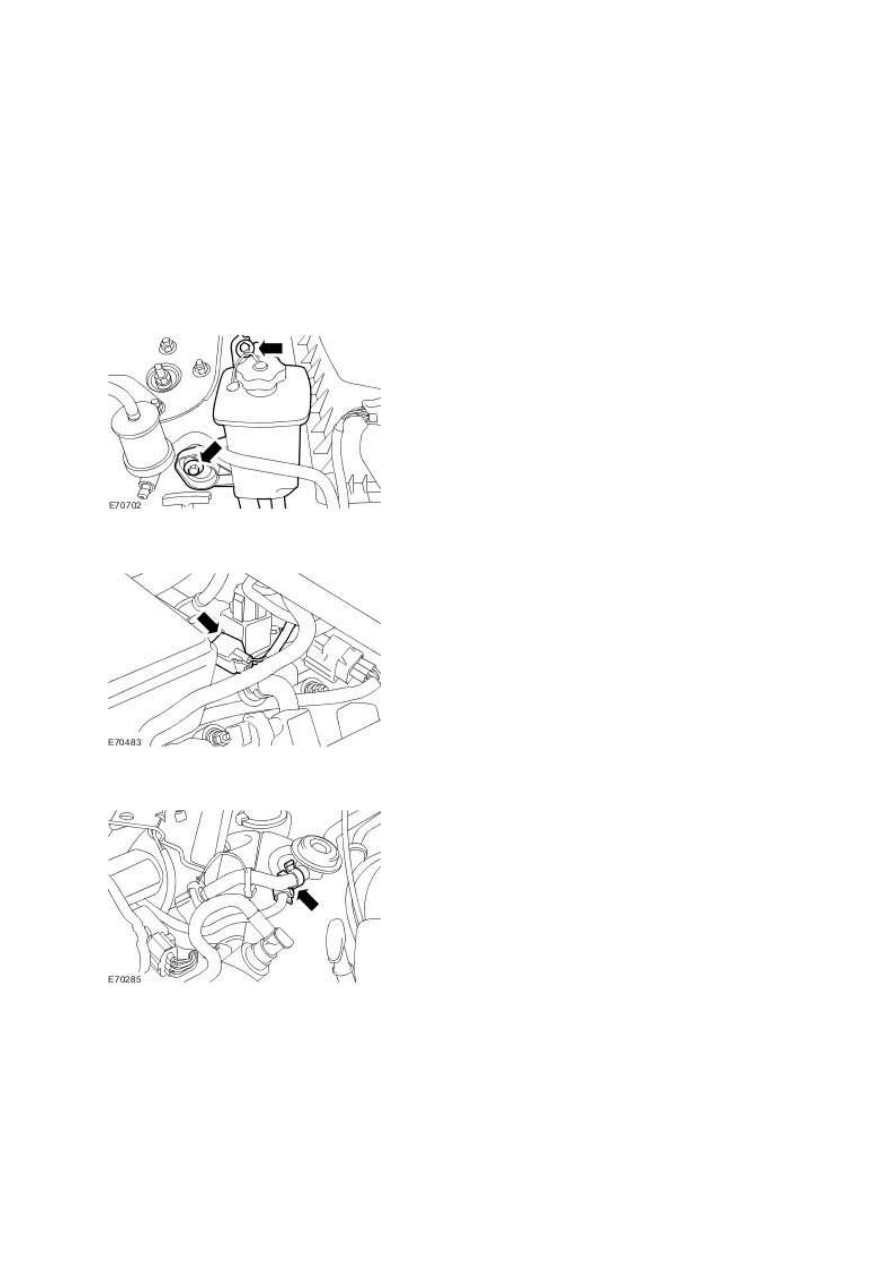

4.  Detach the power steering fluid reservoir and reposition.





5.  Disconnect the electrical connector.





6.  Detach the fuel line retaining clip.





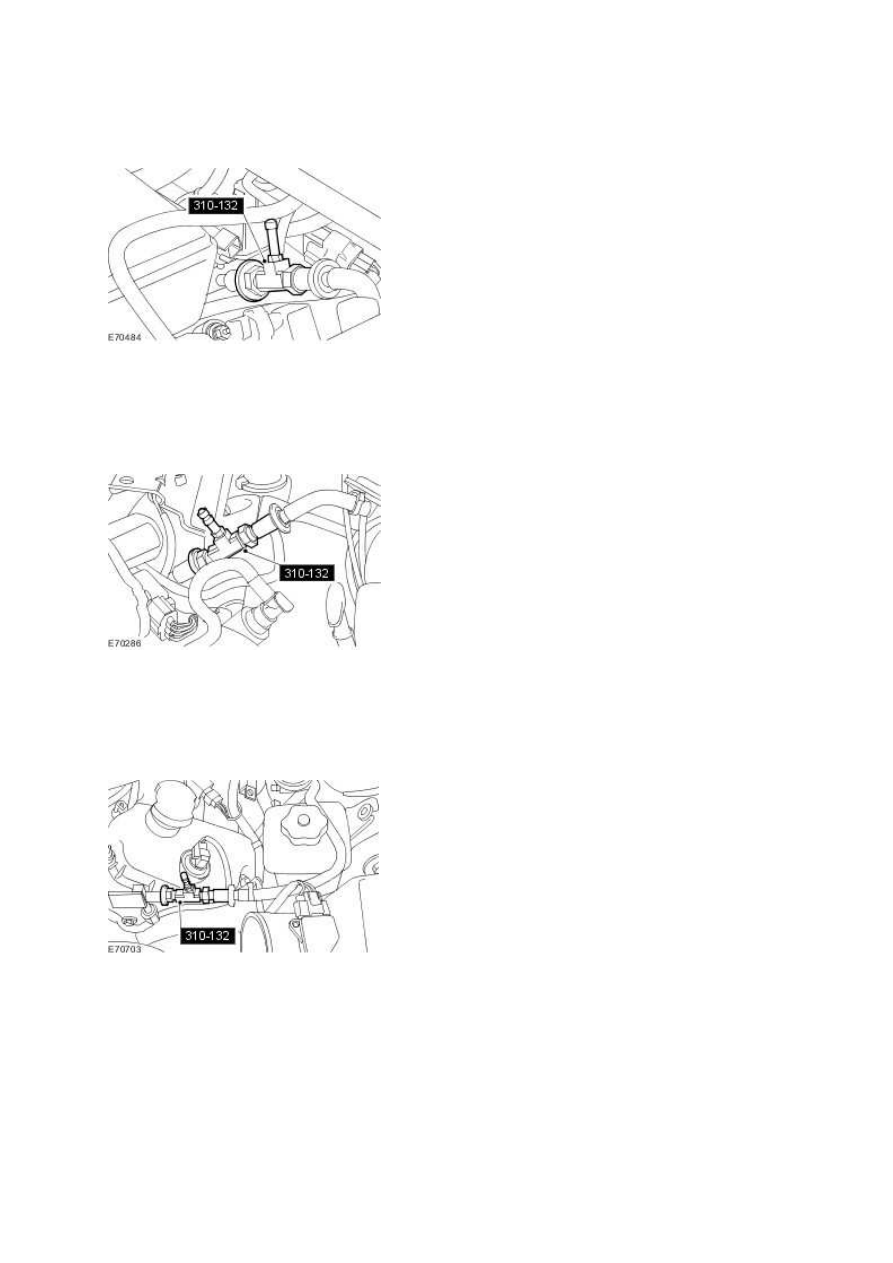

7.  Disconnect the fuel rail feed pipe.
Spring Lock Couplings


8.  NOTE:


Make sure the special tool is fully seated to the fuel pipe connections.


Install the special tool.





9.  NOTE:


Make sure the special tool is fully seated to the fuel pipe connections.


Install the special tool.





10.  NOTE:


Make sure the special tool is fully seated to the fuel pipe connections.


Install the special tool.





11.  Install the air cleaner outlet pipe.
Air Cleaner Outlet Pipe (19.10.31)


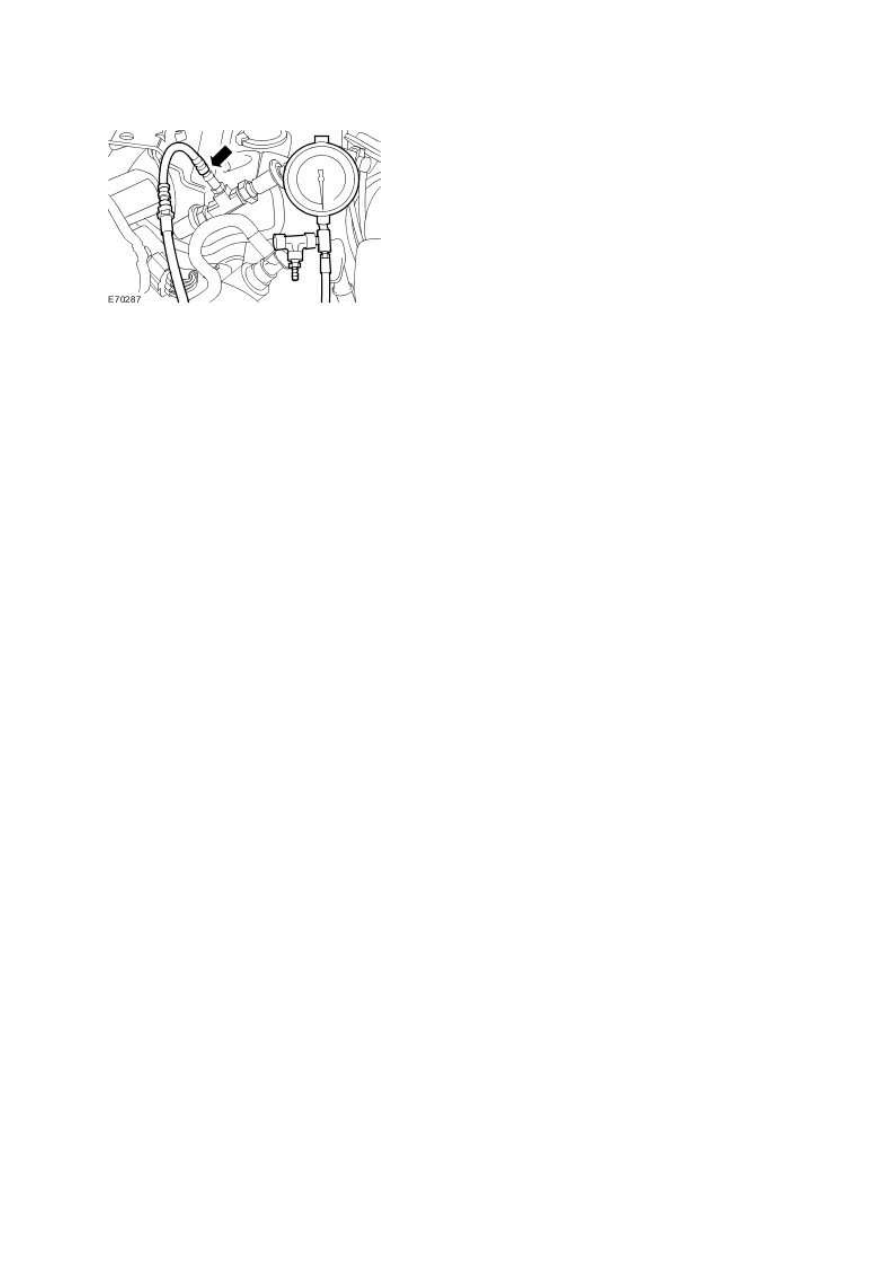

12.  NOTE:


Vehicles with 4.2L engine shown, other vehicles similar.


Install the fuel pressure gauge.

www.






13.  Connect the battery ground cable.
Battery Connect (86.15.15)


14.  Carry out the fuel system pressure check.
Fuel Charging and Controls - VIN Range: G45704->G99999
Fuel Charging and Controls - VIN Range: G45704->G99999







Fuel System Pressure Release - 4.2L NA V8
- AJV8/4.2L SC V8 - AJV8/3.0L NA V6 -
AJ27/3.5L NA V8 - AJV8 (19.50.02)

Special Service Tools





Fuel Pressure Gauge

310-012 (JD209)



1.

  WARNING: Place the vehicle in a quarantined area and arrange "No Smoking/Petrol Fumes"

signs about the vehicle.





  WARNING: Before any work is carried out on the fuel system, ground the vehicle to earth

and maintain the ground connection until the work is complete.





  WARNING: Do not smoke or carry lighted tobacco or open flame of any type when working

on or near any fuel related components. Highly flammable vapors are always present and may

ignite. Failure to follow these instructions may result in personal injury.





  WARNING: The fuel system remains pressurized for a long time after the ignition is switched

off. The fuel pressure must be relieved before attempting any repairs. Failure to follow these

instructions may result in personal injury.





  WARNING: After carrying out repairs, the fuel system must be checked visually for leaks.

Failure to follow these instructions may result in personal injury.
