Jaguar XJ (X350). Manual - part 1090

Front Muffler - 2.7L V6 - TdV6 (30.10.18)

Removal



1 . Raise and support the vehicle.

For additional information, refer to Lifting





2

.



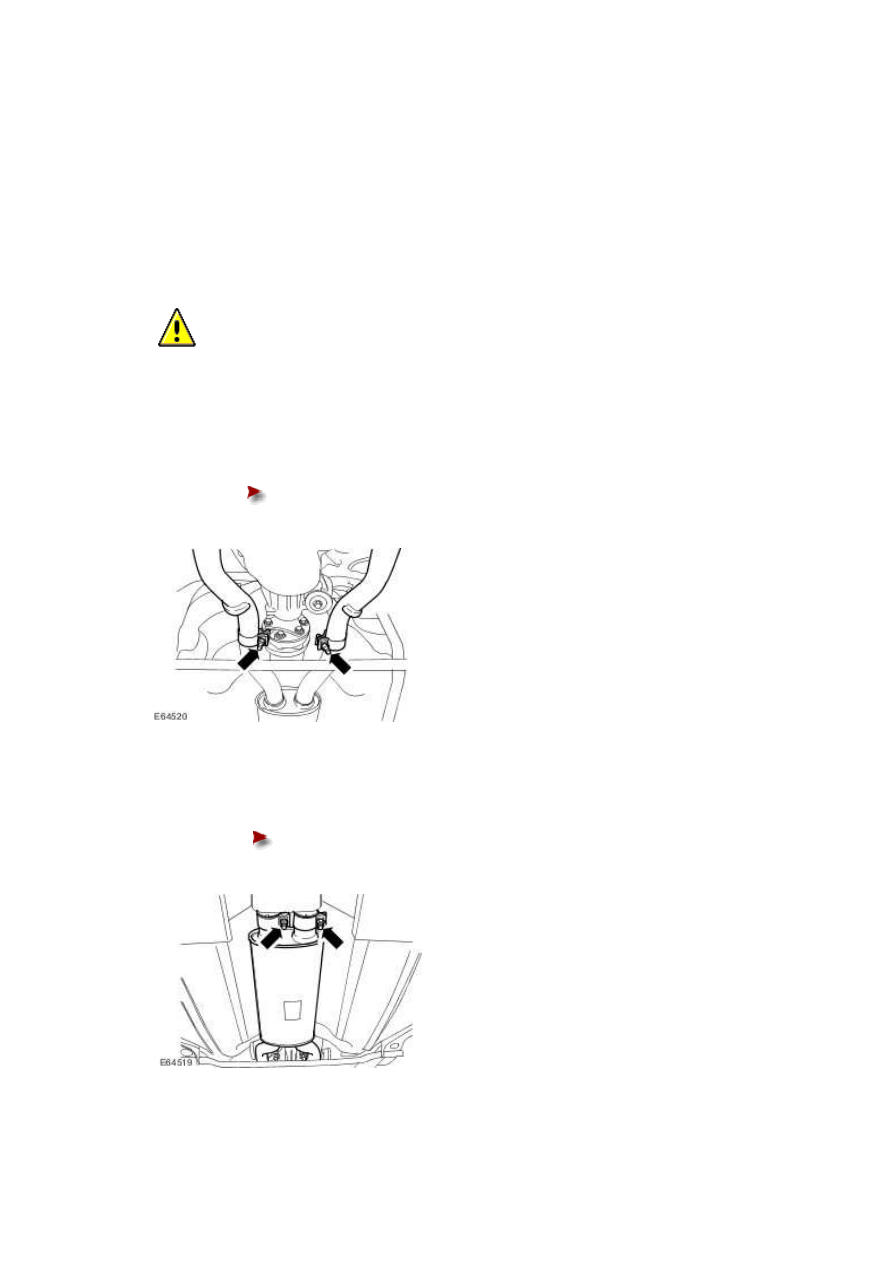

  CAUTION: The hanger insulators are constructed of a special material. Make sure

the insulators are not damaged on removal of the front muffler. Failure to follow this

instruction may result in damage to the vehicle.

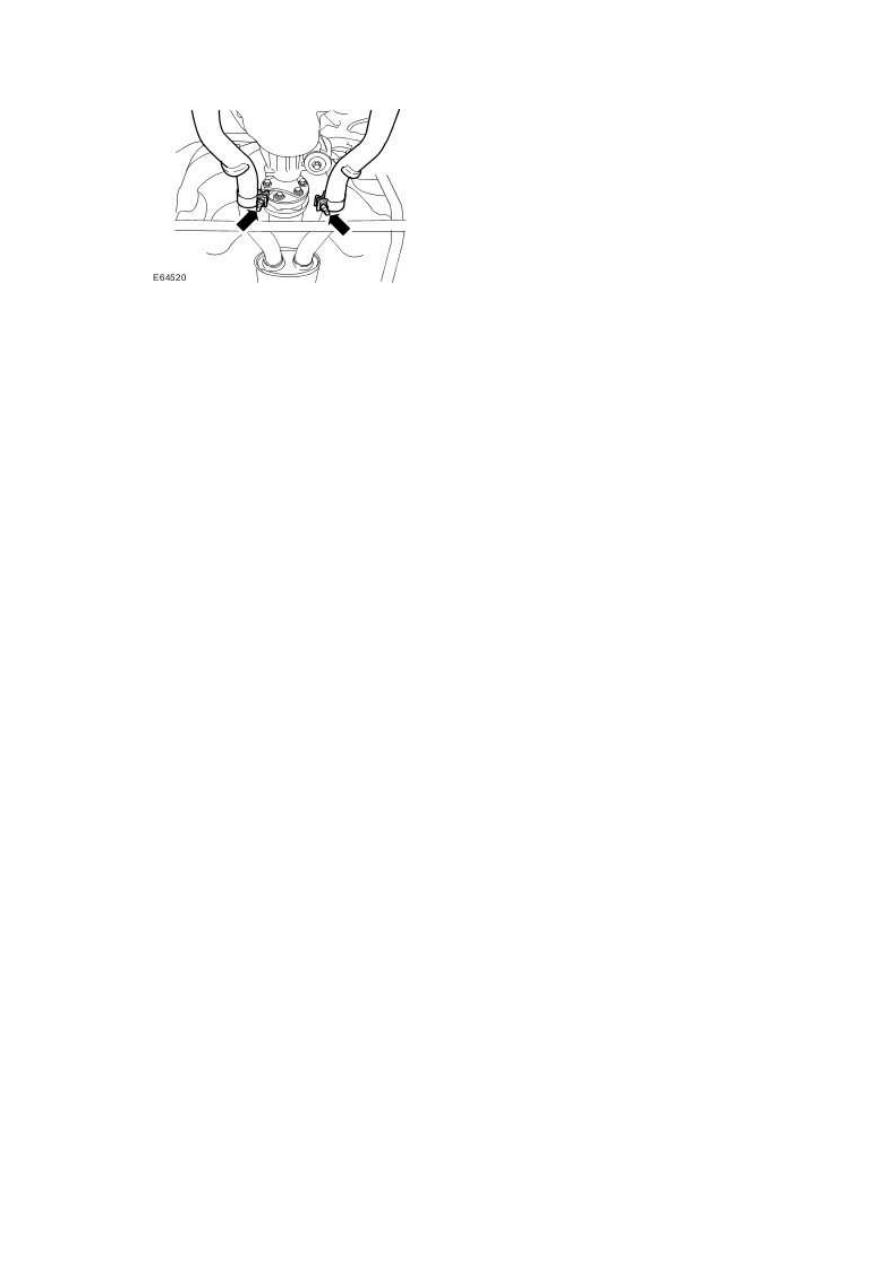

Detach the rear muffler and tailpipe assemblies.





Loosen the rear muffler and tailpipe retaining clamps.











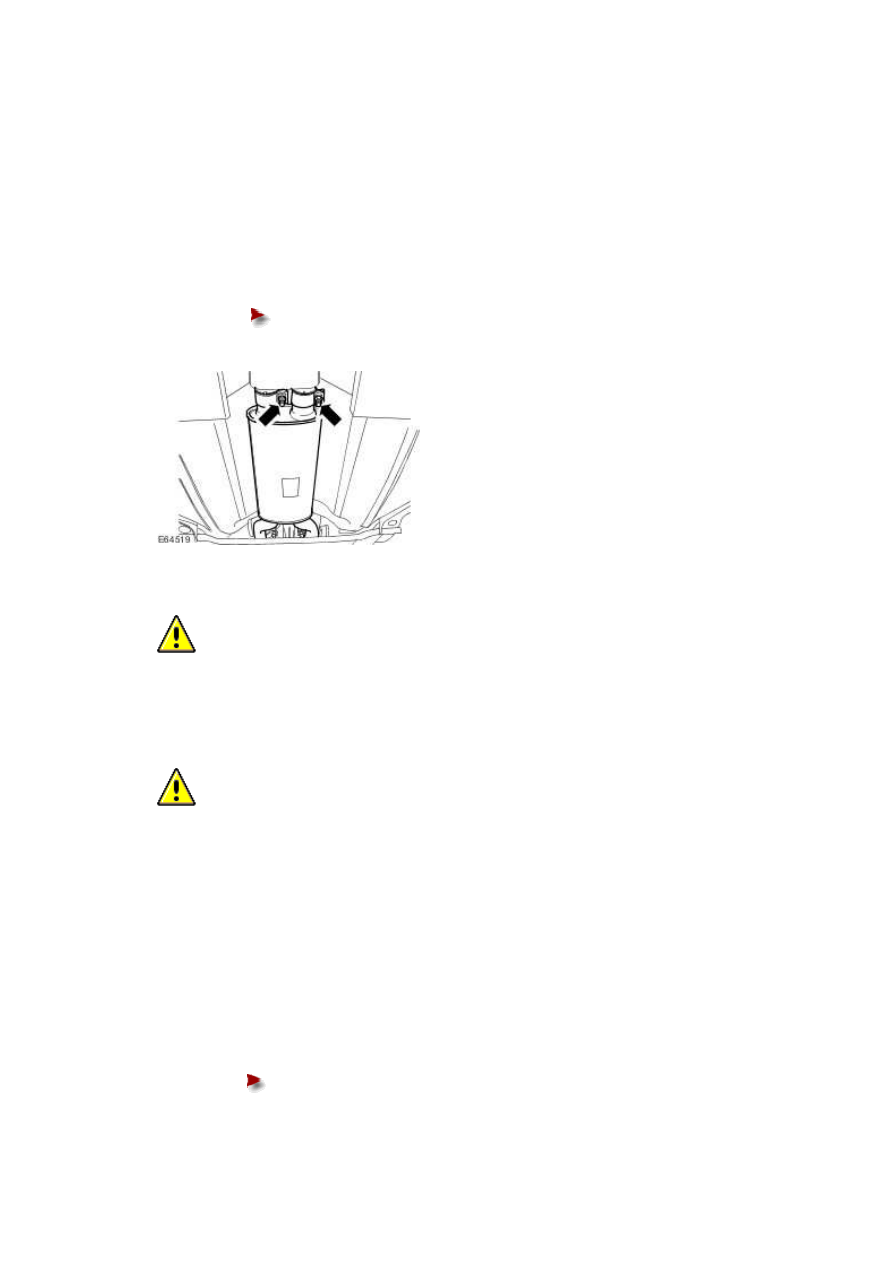

3 . Remove the front muffler.





Loosen the front muffler to particulate filter retaining clamps.











Installation



1

.



NOTE:





Make sure the front muffler is installed fully to the alignment pips on the diesel

particulate filter outlet pipes.





Install the front muffler.





Tighten to 55 Nm.











2

.



  CAUTION: The hanger insulators are constructed of a special material. Make sure

the insulators are not damaged on installation. Split or cracked insulators should be

replaced. Failure to follow this instruction may result in damage to the vehicle.





  CAUTION: Alignment marks are provided for the correct alignment of the muffler

and tailpipe assemblies to the front muffler. Make sure the muffler and tailpipe assemblies

align between the two tolerance markers. Failure to follow this instruction may result in

damage to the vehicle.





NOTE:





Make sure the muffler and tailpipe is central in the bumper aperture.



Attach the rear muffler and tailpipe assemblies.





Tighten to 55 Nm.





www.







3 . Lower the vehicle.







Muffler and Tailpipe (30.10.52)

Removal



1 . Raise and support the vehicle.

For additional information, refer to Lifting





2 . NOTE:





Right-hand shown, left-hand similar.



Loosen the muffler and tailpipe retaining clamp.







3 . NOTE:





Right-hand shown, left-hand similar.



Detach the muffler and tailpipe hanger insulator.







4

.



  CAUTION: Do not over stretch the hanger insulator. Failure to follow this instruction

may result in damage to the vehicle.
