Jaguar XJ (X350). Manual - part 1091

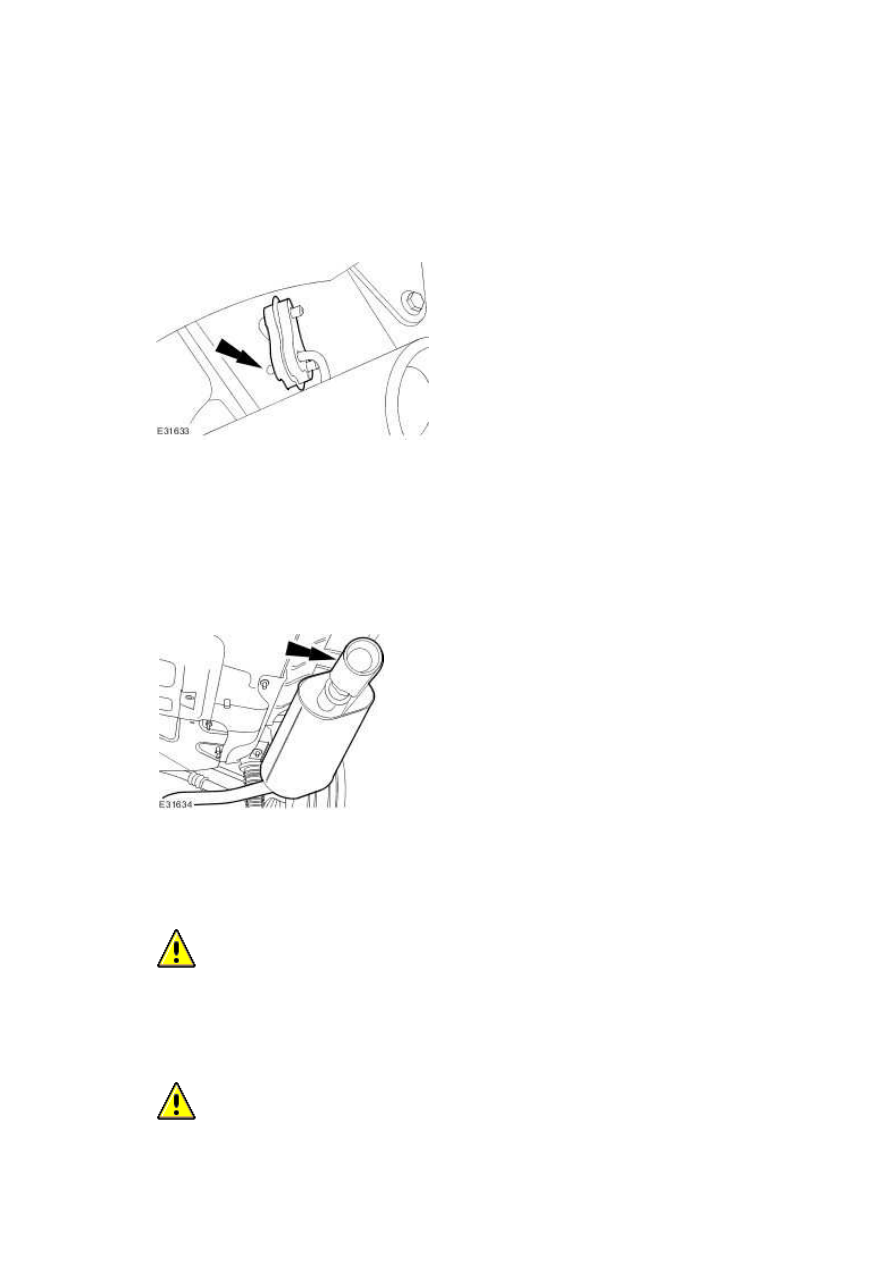

NOTE:





Right-hand shown, left-hand similar.



Detach the muffler and tailpipe hanger insulator.







5 . NOTE:





Right-hand shown, left-hand similar.



Remove the muffler and tailpipe.







Installation



1

.



  CAUTION: The hanger insulators are constructed of a special material. Make sure

the insulators are not damaged on installation. Split or cracked insulators should be

replaced. Failure to follow this instruction may result in damage to the vehicle.





  CAUTION: Alignment marks are provided for the correct alignment of the muffler

and tailpipe assemblies to the front muffler. Make sure the muffler and tailpipe assemblies

align between the two tolerance markers. Failure to follow this instruction may result in

damage to the vehicle.





NOTE:





Make sure the muffler and tailpipe is central in the bumper aperture.



NOTE:





Right-hand shown, left-hand similar.

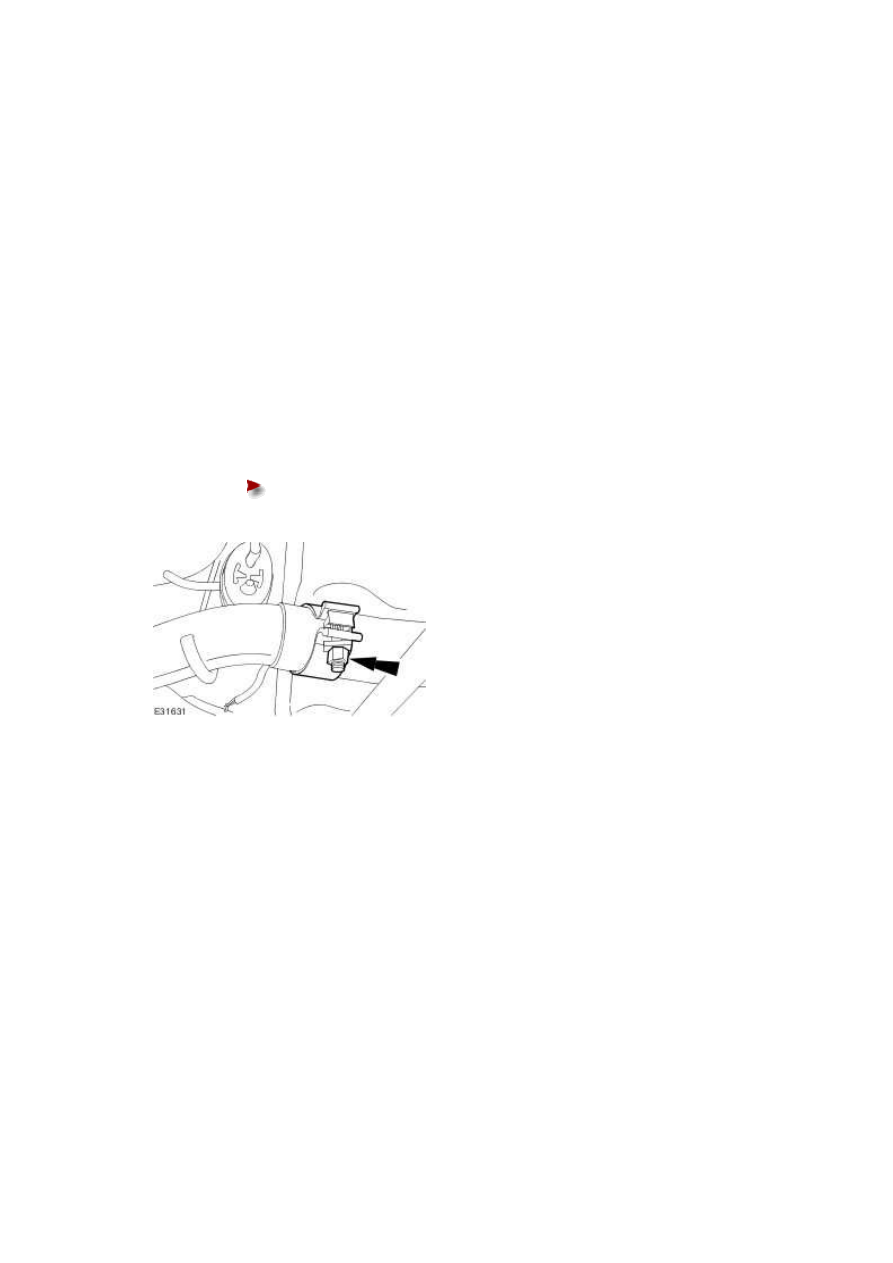

To install, reverse the removal procedure.





Tighten to 55 Nm.













www.

310 : Fuel System



310-00 : Fuel System – General Information





Specifications





Specifications

General Specifications

Item

Specification

Usable fuel tank capacity  85 liters







General procedures





Fuel System Pressure Check

NOTE:



This procedure is for the installation of the adaptor into the fuel line due to the removal of
the schraeder valve from the fuel line.


1.

  WARNING: Place the vehicle in a quarantined area and arrange "No

Smoking/Petrol Fumes" signs about the vehicle.


  WARNING: Before any work is carried out on the fuel system, ground the vehicle

to earth and maintain the ground connection until the work is complete.


  WARNING: Do not smoke or carry lighted tobacco or open flame of any type

when working on or near any fuel related components. Highly flammable vapors are
always present and may ignite. Failure to follow these instructions may result in
personal injury.


  WARNING: Do not carry or operate cellular phones when working on or near

any fuel related components. Highly flammable vapors are always present and may
ignite. Failure to follow these instructions may result in personal injury.


  WARNING: The fuel system remains pressurized for a long time after the

ignition is switched off. The fuel pressure must be relieved before attempting any
repairs. Failure to follow these instructions may result in personal injury.


  WARNING: This procedure involves fuel handling. Be prepared for fuel spillage

at all times and always observe fuel handling precautions. Failure to follow these
instructions may result in personal injury.


  WARNING: After carrying out repairs, the fuel system must be checked visually

for leaks. Failure to follow these instructions may result in personal injury.

Disconnect the battery ground cable.
Battery Disconnect and Connect
