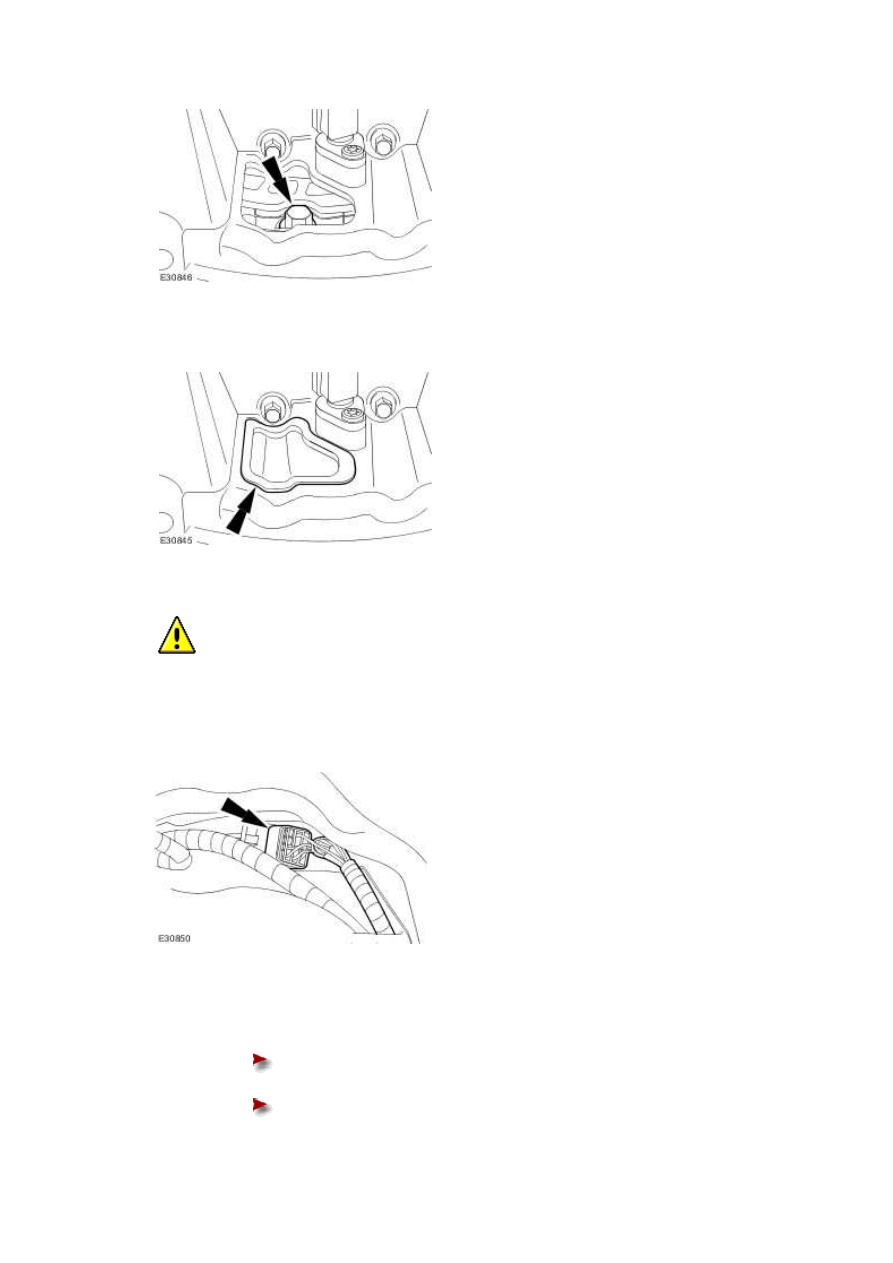

6 . Install the rubber access cover.







7

.



  CAUTION: Make sure the transmission control module (TCM) and main control valve

body is protected against electrostatic discharge. Failure to follow this instruction may

result in component damage.





Connect the automatic transmission electrical connector.

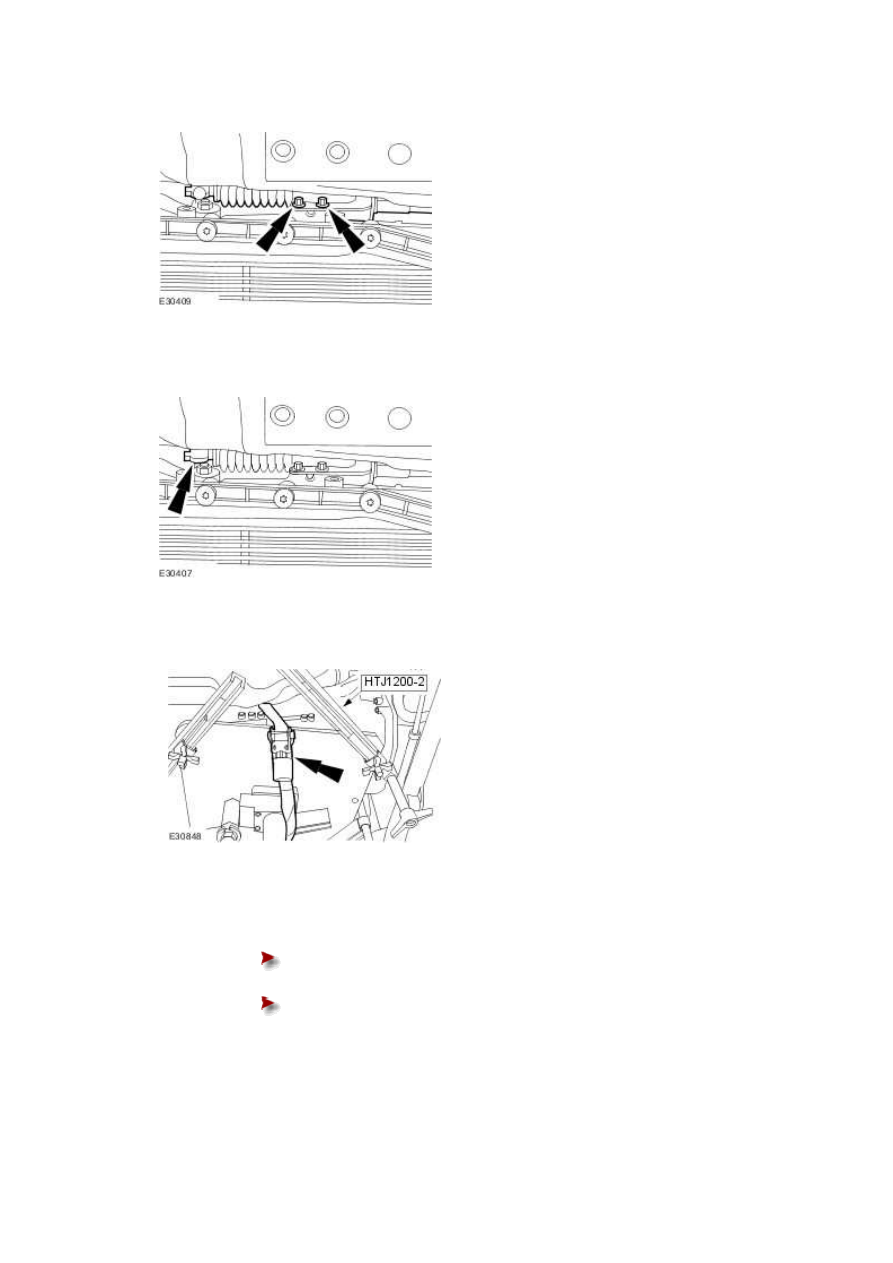

8 . Attach the selector lever cable.





Install the retaining bolts.







Tighten to 11 Nm.











9 . Attach the selector lever cable.







10 . Remove the tie down strap.

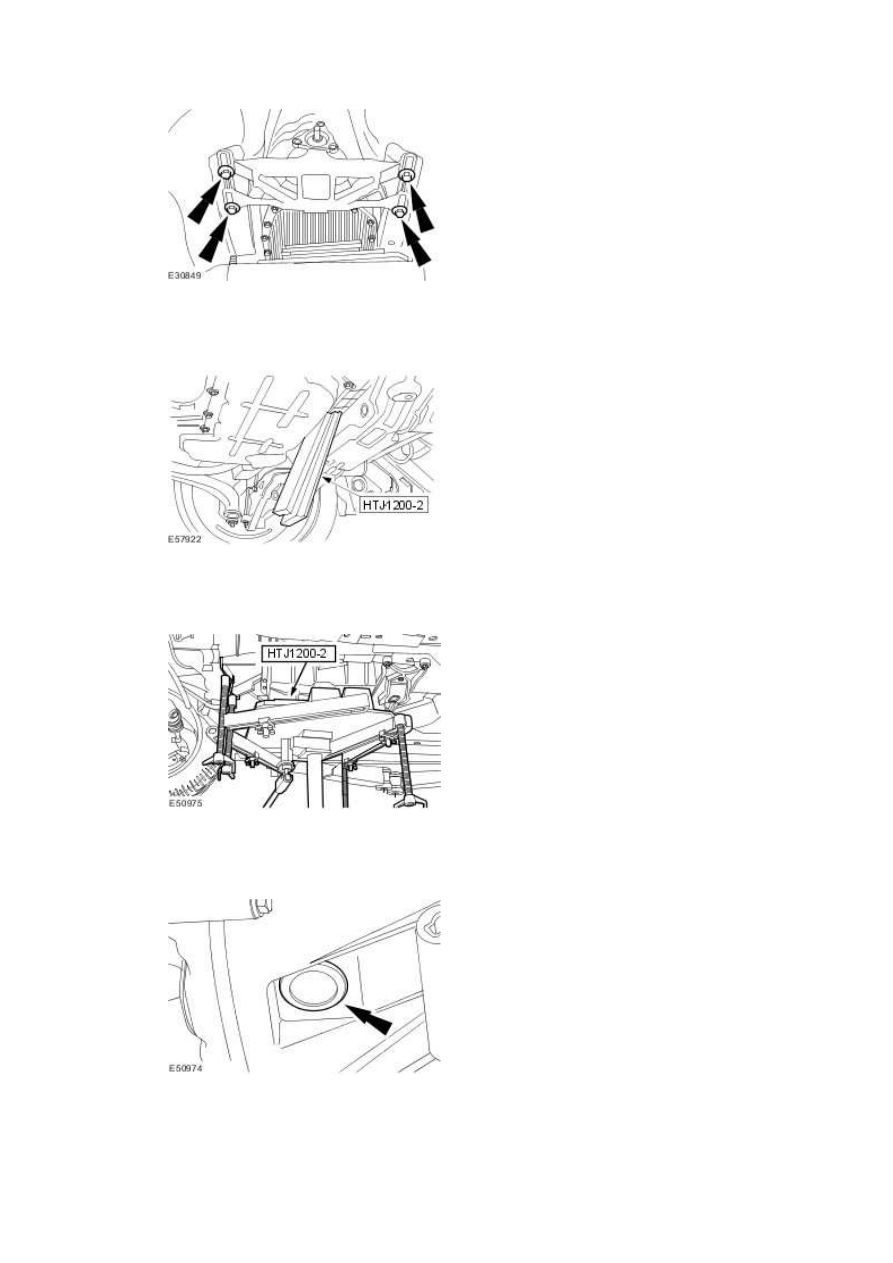

11 . Install the automatic transmission support retaining bolts.





Raise the rear of the transmission.







Tighten to 50 Nm.





www.







12 . Remove the rubber blocks supplied with special tool HTJ1200-2.







13 . Remove the special tool.







14 . Install the torque converter rubber inspection cover.

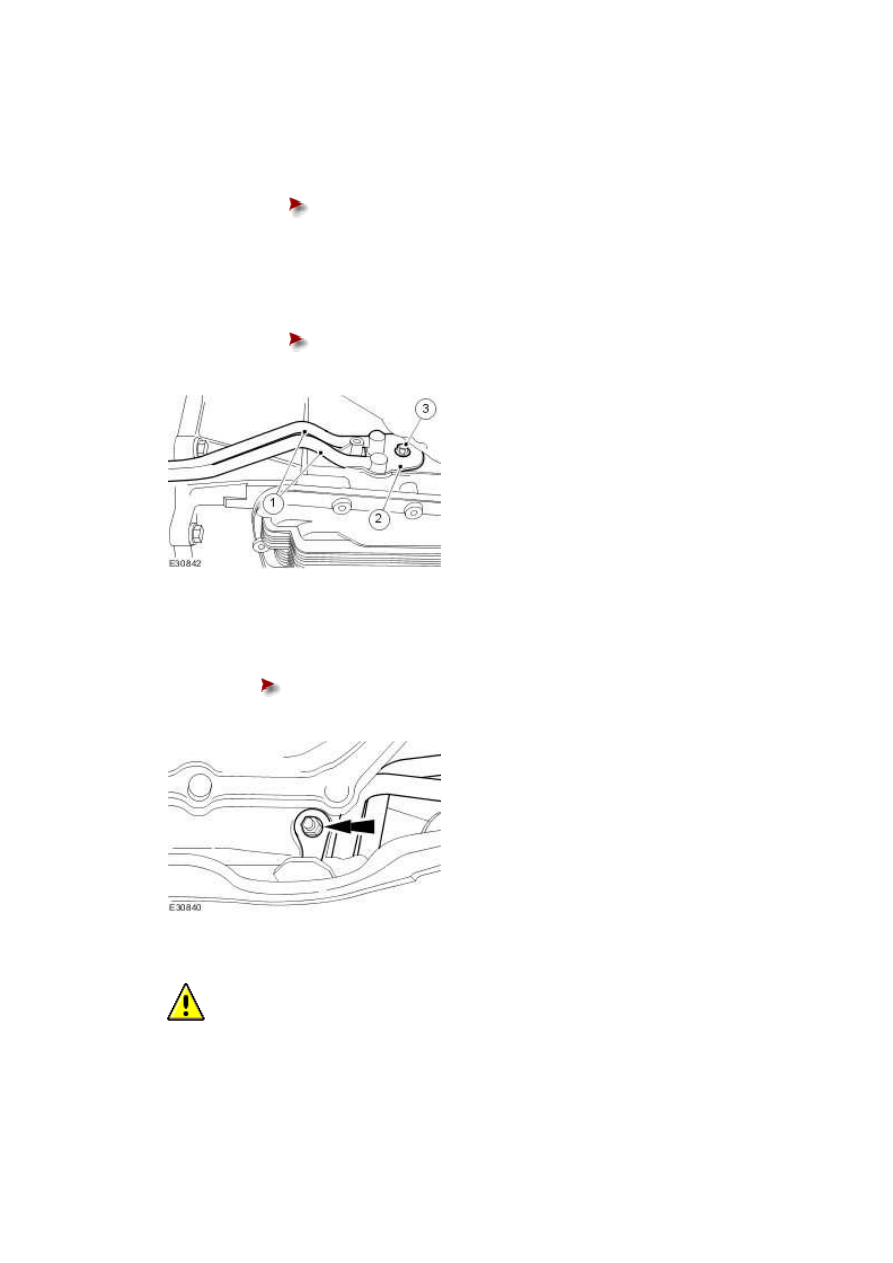

15 . Attach the transmission fluid cooler tubes.



1) Attach the transmission fluid cooler tubes.







Install new O-ring seals.





2) Install the retaining plate.





3) Install the retaining bolt.







Tighten to 23 Nm.











16 . Attach the transmission fluid cooler tubes to the oil pan.





Tighten to 10 Nm.











17

.



  CAUTION: Make sure the front of the driveshaft does not put an excessive load on

the center bearing. Failure to follow this instruction may result in damage to the vehicle.





Detach the driveshaft.
