Jaguar XJ (X350). Manual - part 1052



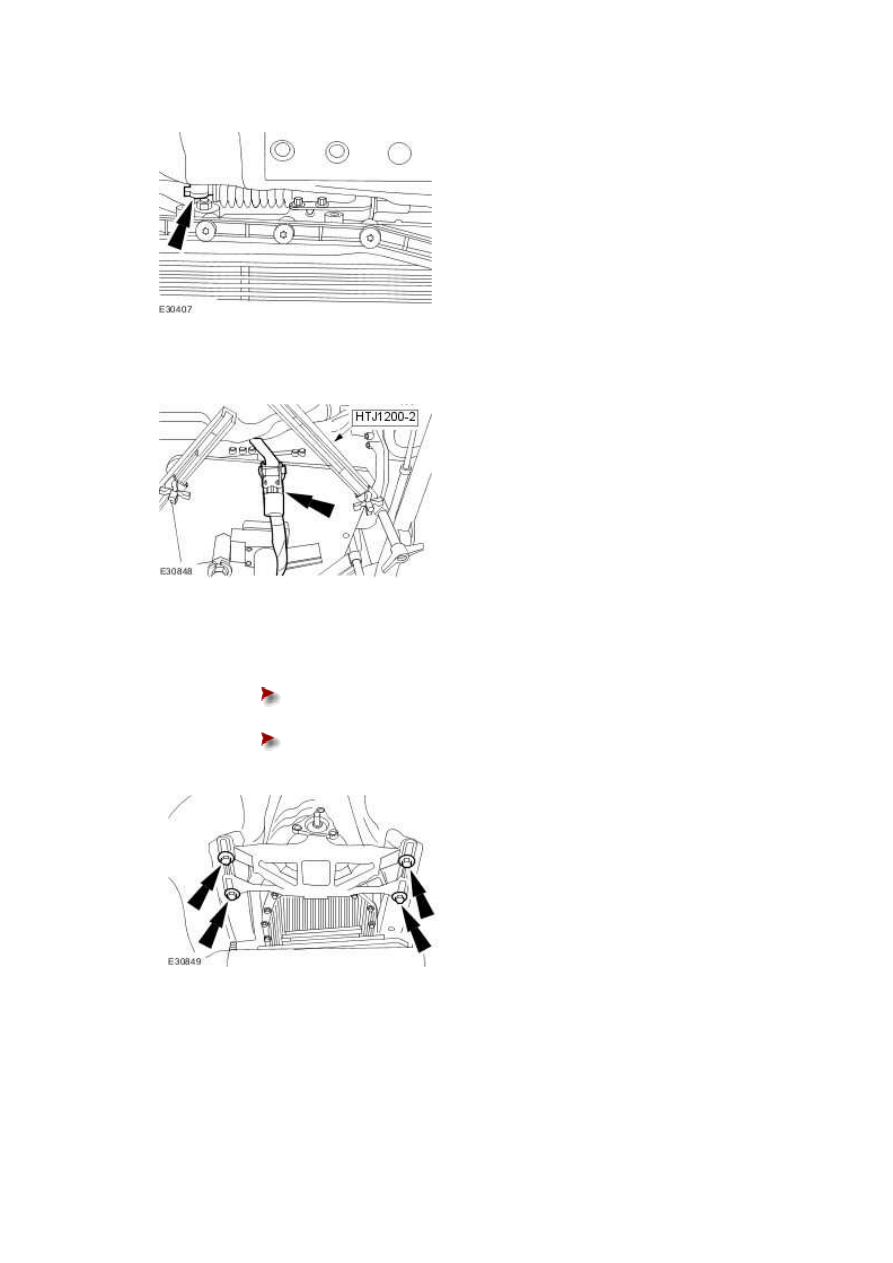

8 . Attach the selector lever cable.







9 . Remove the tie down strap.







10 . Install the automatic transmission support retaining bolts.





Raise the rear of the transmission.







Tighten to 50 Nm.











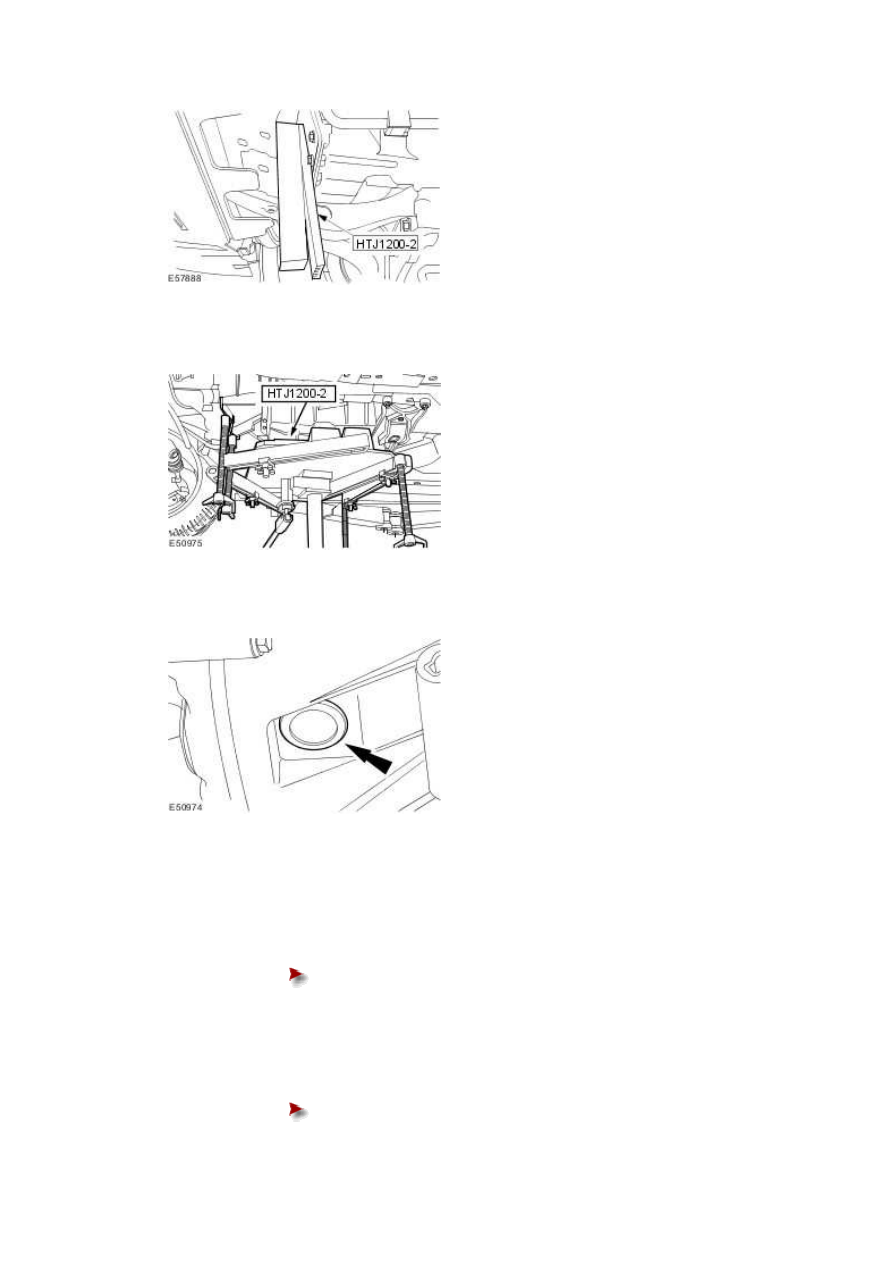

11 . Remove the rubber blocks supplied with special tool HTJ1200-2.







12 . Remove the special tool.







13 . Install the torque converter rubber inspection cover.







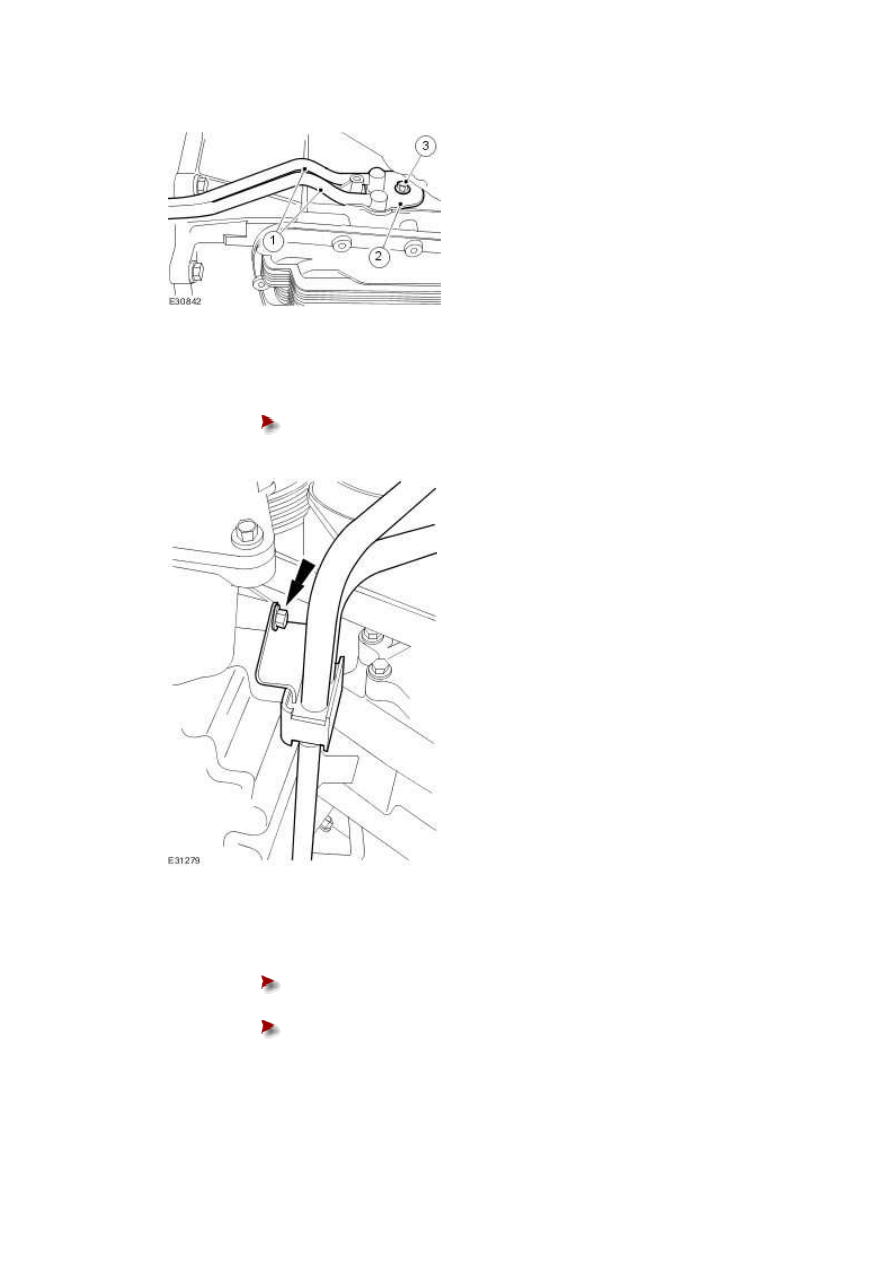

14 . Attach the transmission fluid cooler tubes.



1) Attach the transmission fluid cooler tubes.







Install new O-ring seals.





2) Install the retaining plate.





3) Install the retaining bolt.







Tighten to 23 Nm.



www.









15 . Attach the transmission fluid cooler tubes to the oil pan.





Tighten to 10 Nm.











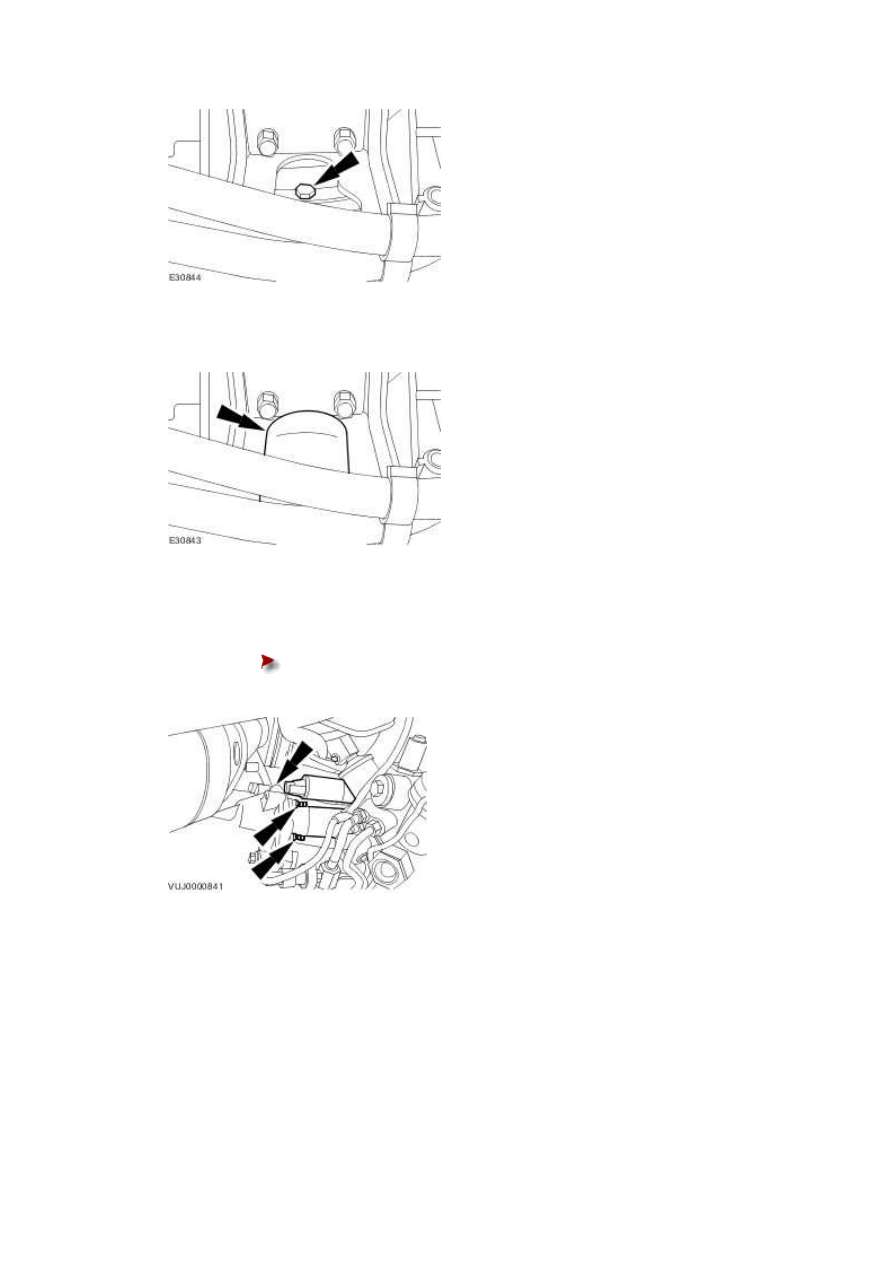

16 . Install the torque converter retaining bolts.





Rotate the torque converter to gain access to the remaining bolts.







Tighten to 55 Nm.











17 . Install the rubber access cover.







18 . Attach the starter motor.





Tighten to 25 Nm.











19 . Attach the engine ground cable.
