Jaguar XJ (X350). Manual - part 1050







18

.



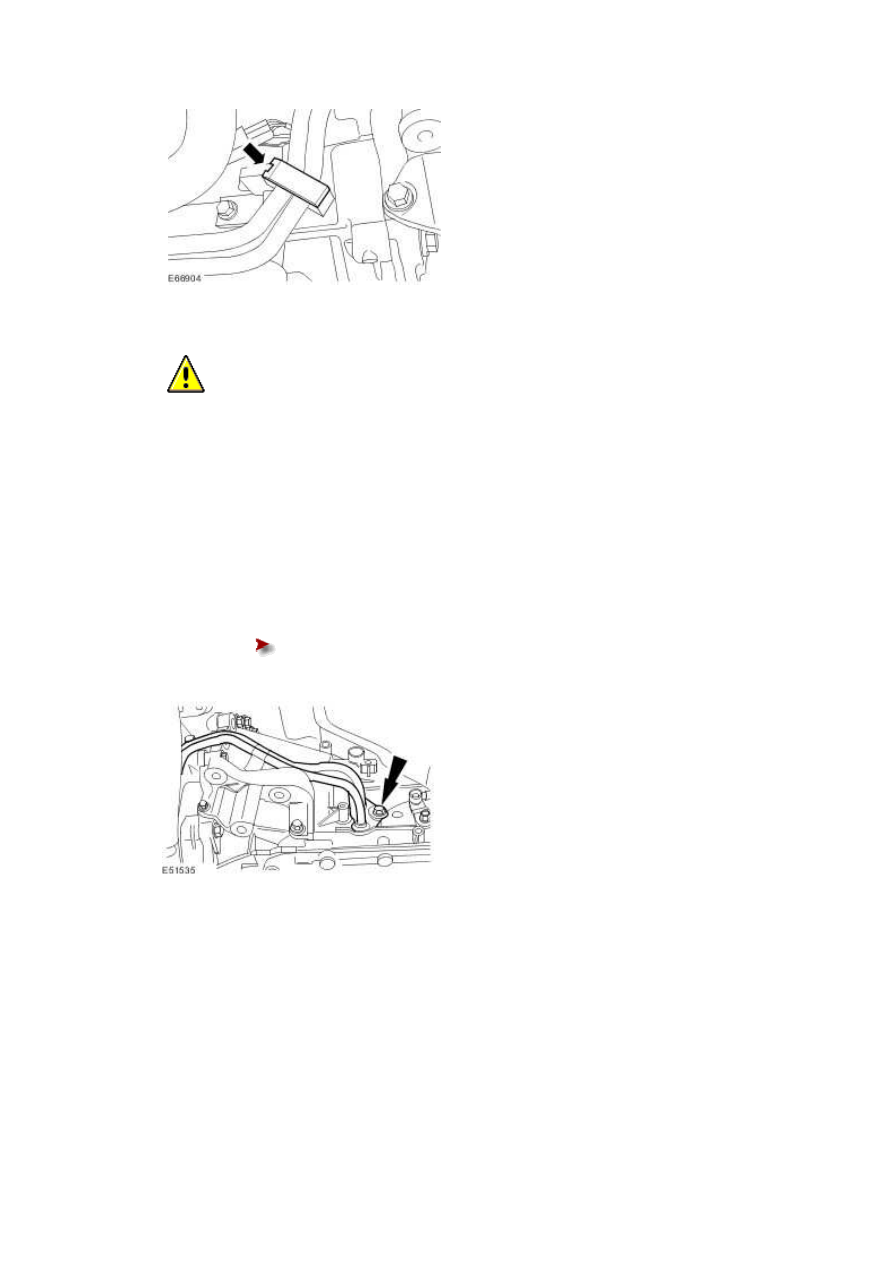

  CAUTION: Make sure the transmission fluid cooler tubes are not removed from the

automatic transmission by using a pry bar. Failure to follow this instruction may result in

damage to the vehicle.





NOTE:





Discard the O-ring seals.



Detach the transmission fluid cooler tubes from the automatic transmission.





Allow the automatic transmission fluid to drain into a suitable container.











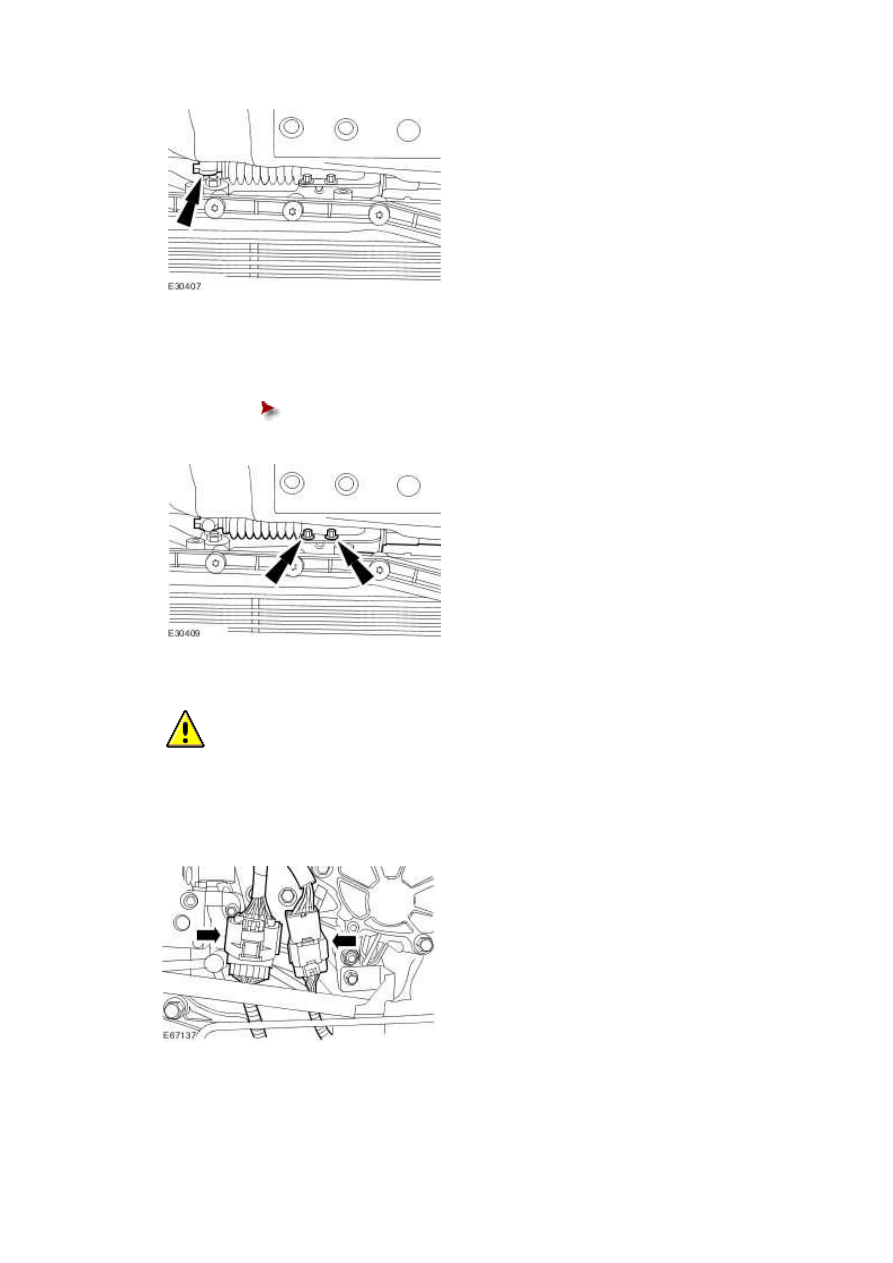

19 . Detach the selector lever cable.







20 . Reposition the selector lever cable.





Remove the retaining bolts.











21

.



  CAUTION: Make sure the automatic transmission control module (TCM) and main

control valve body is protected against electrostatic discharge. Failure to follow this

instruction may result in component damage.





Disconnect the automatic transmission electrical connectors.







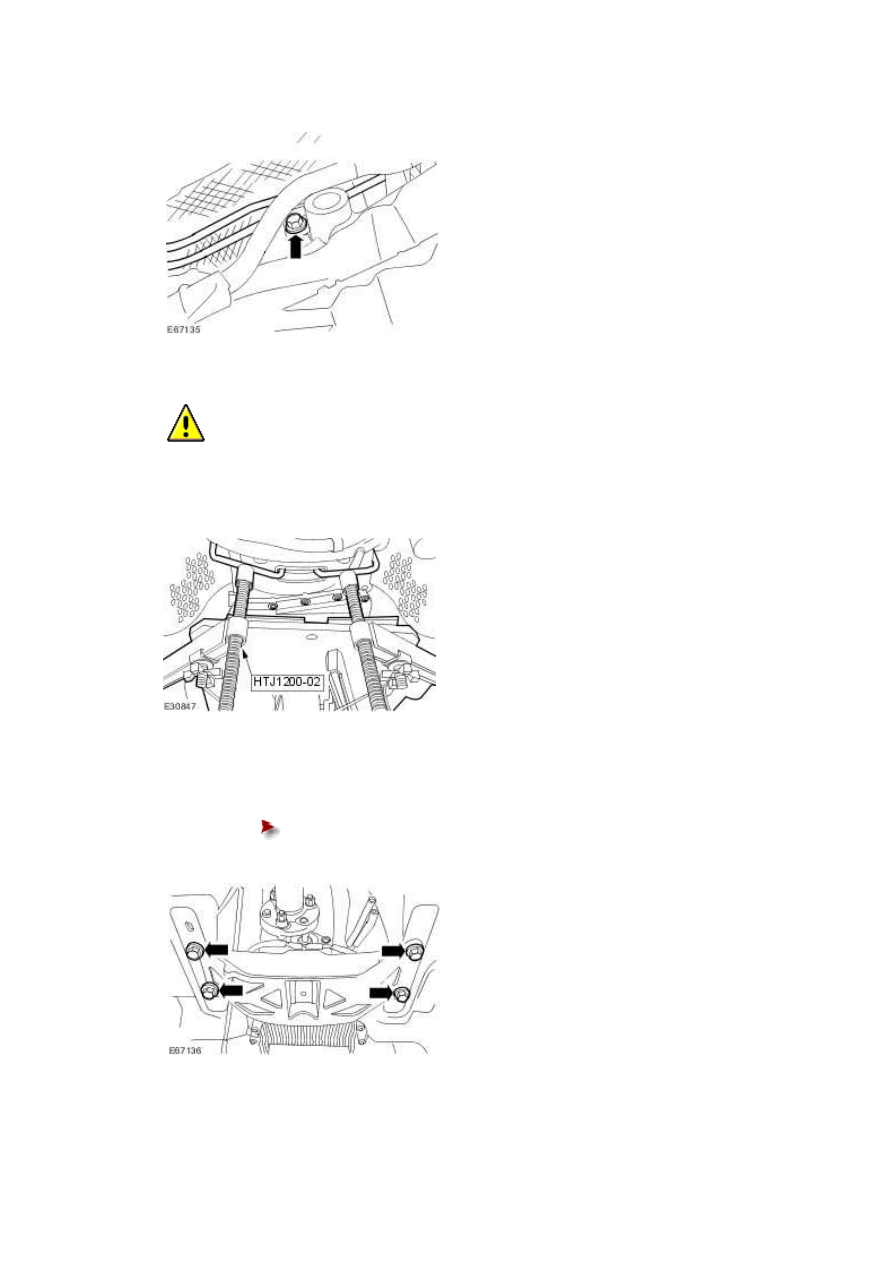

22  Detach the diesel particulate filter high-pressure and low-pressure pipes from the automatic

www.

.



transmission.







23

.



  CAUTION: Make sure the automatic transmission weight is evenly supported on

the special tool. Failure to follow this instruction may result in damage to the vehicle.





Install the special tool.







24 . Using the special tool, lower the rear of the automatic transmission.





Remove the retaining bolts.











25

.



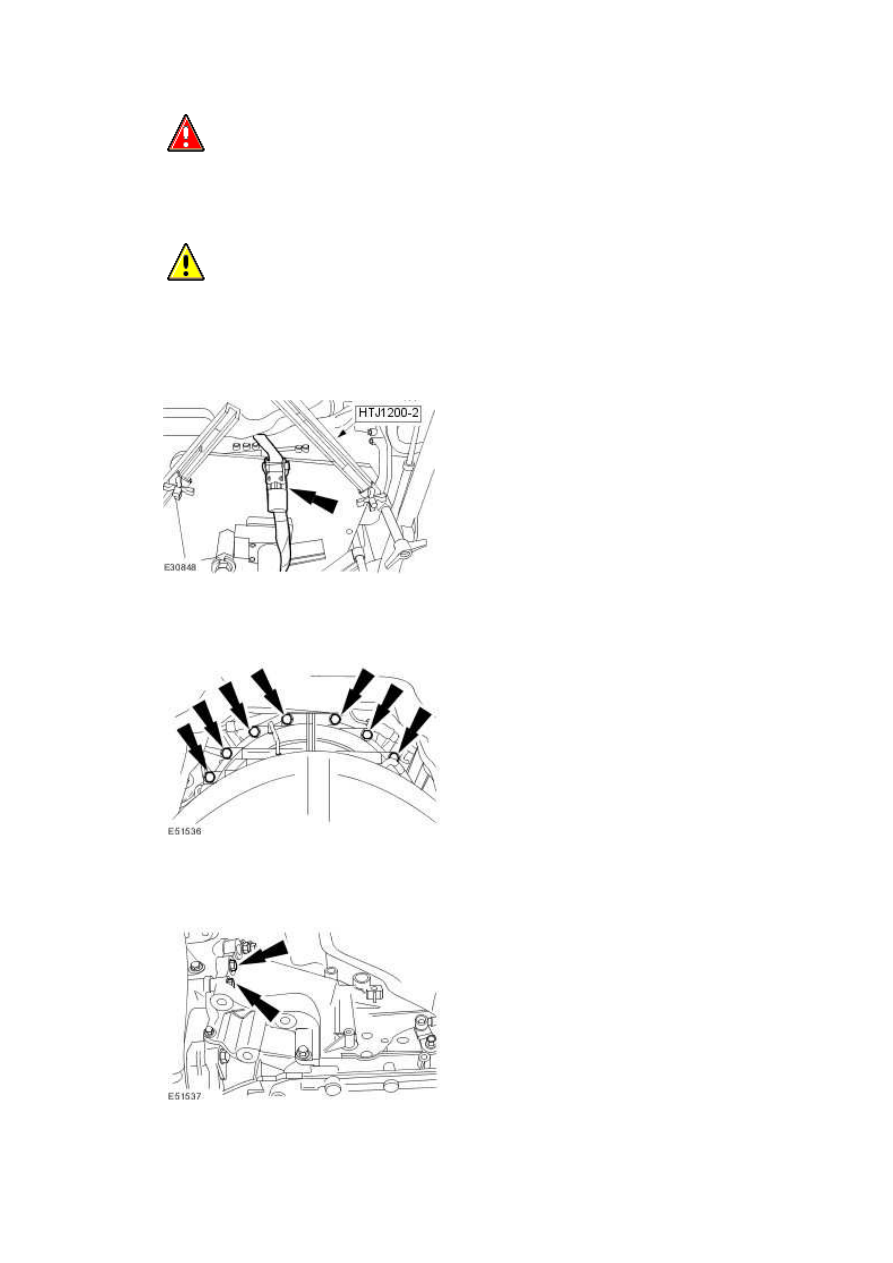

  WARNING: Secure the automatic transmission to the special tool using the tie

down straps. Failure to follow this instruction may result in personal injury.





  CAUTION: Make sure the tie down strap does not trap the automatic transmissions

sensors or harness etc. Failure to follow this instruction may result in damage to the

vehicle.





Install the tie down strap.







26 . Remove the retaining bolts.







27 . Remove the retaining bolts.
