18

.



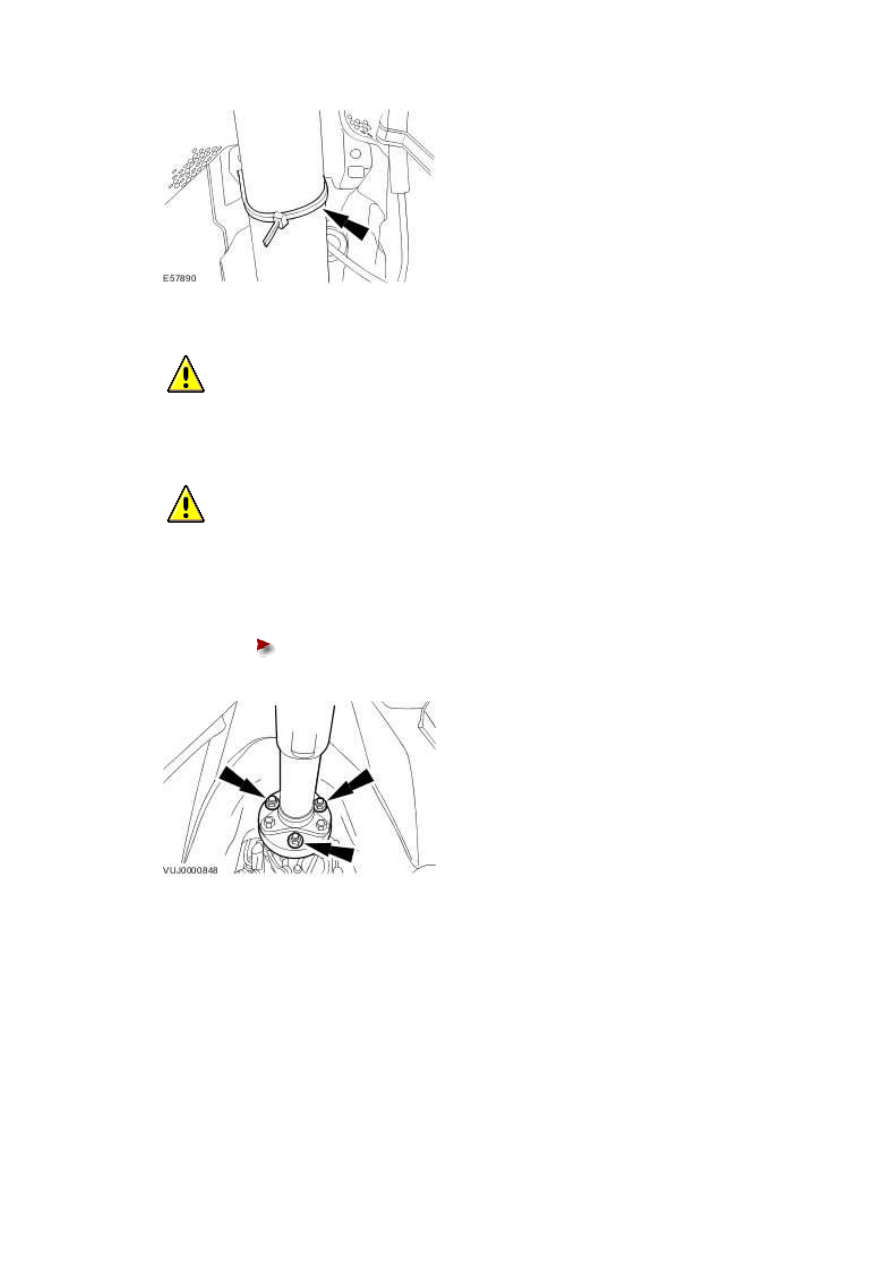

  CAUTION: Make sure the front of the driveshaft does not put an excessive load on

the center bearing. Failure to follow this instruction may result in damage to the vehicle.





  CAUTION: Make sure all components are installed to the position they were

removed from. Failure to follow this instruction may result in damage to the vehicle.





Attach the driveshaft to the transmission flange.





Tighten to 108 Nm.











19 . Install the exhaust system.

For additional information, refer to





20 . Connect the battery ground cable.

For additional information, refer to





21 . Carry out a transmission fluid level check.

For additional information, refer to







22

.



NOTE:





For NAS vehicles only.



If required, carry out a long drive cycle.

For additional information, refer to Powertrain Control Module (PCM) Long Drive Cycle Self-

Test









www.

Transmission - 2.7L V6 - TdV6 (44.20.01)

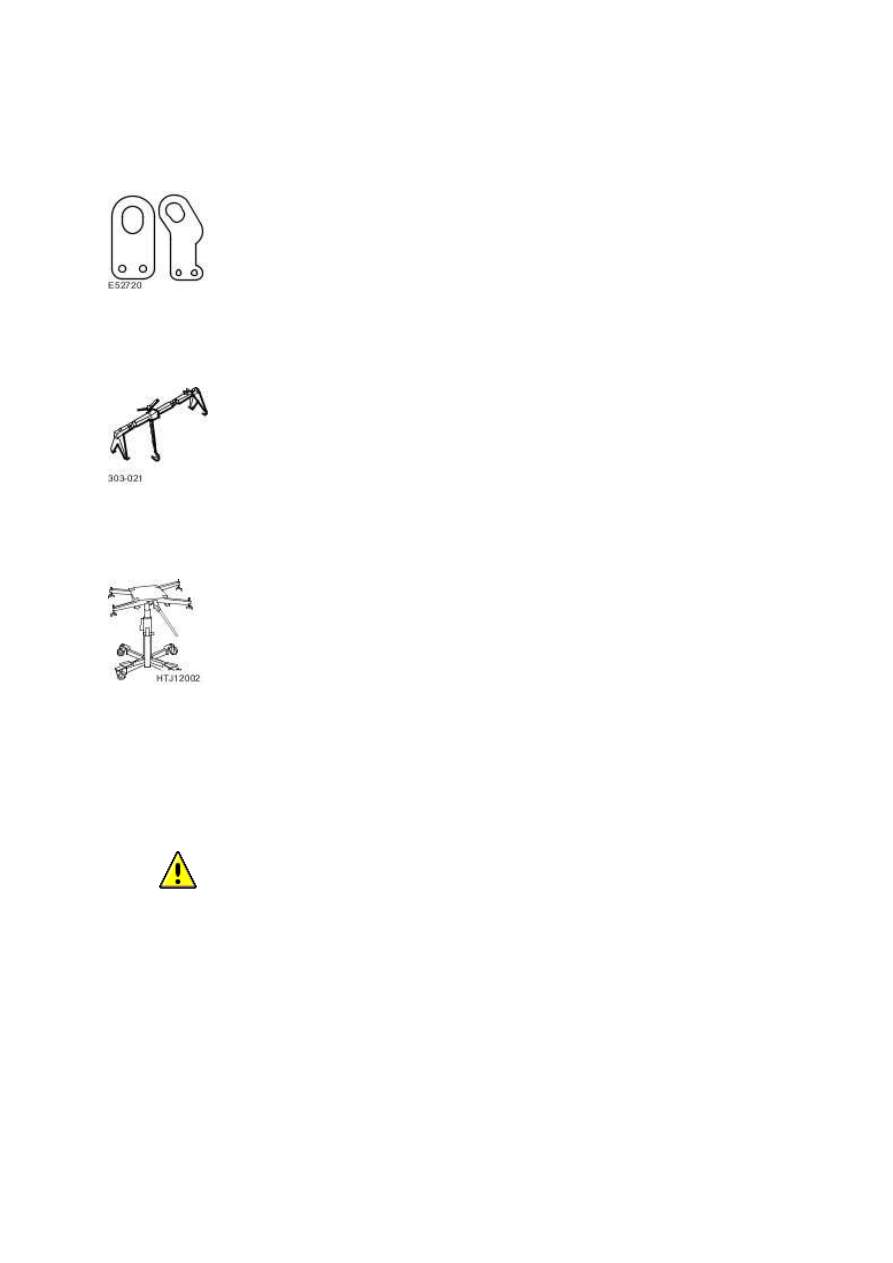

Special Service Tools





Engine Lifting Brackets

303-1129







Engine Support Bracket

303-021







Powertrain Assembly Jack

HTJ1200-2





Installation



1

.



  CAUTION: If the automatic transmission fluid is very dirty or it contains metallic

particles, then along with a new transmission, install a new automatic transmission fluid

cooler and lines.





Flush the automatic transmission fluid oil cooler and fluid tubes.







2

.



NOTE:





Use high-temperature grease meeting Jaguar specification.



Apply a thin layer of high-temperature grease to the centering spigot bore on the torque

converter.







3

.



  WARNING: Do not allow the torque converter to become disengaged from the

automatic transmission. Failure to follow this instruction may result in personal injury.





  CAUTION: The torque converter hub must engage fully into the pump drive gear

throughout the whole installation procedure. Failure to follow this instruction may result in

damage to the vehicle.





NOTE:





Shown with the powertrain assembly jack removed for clarity.



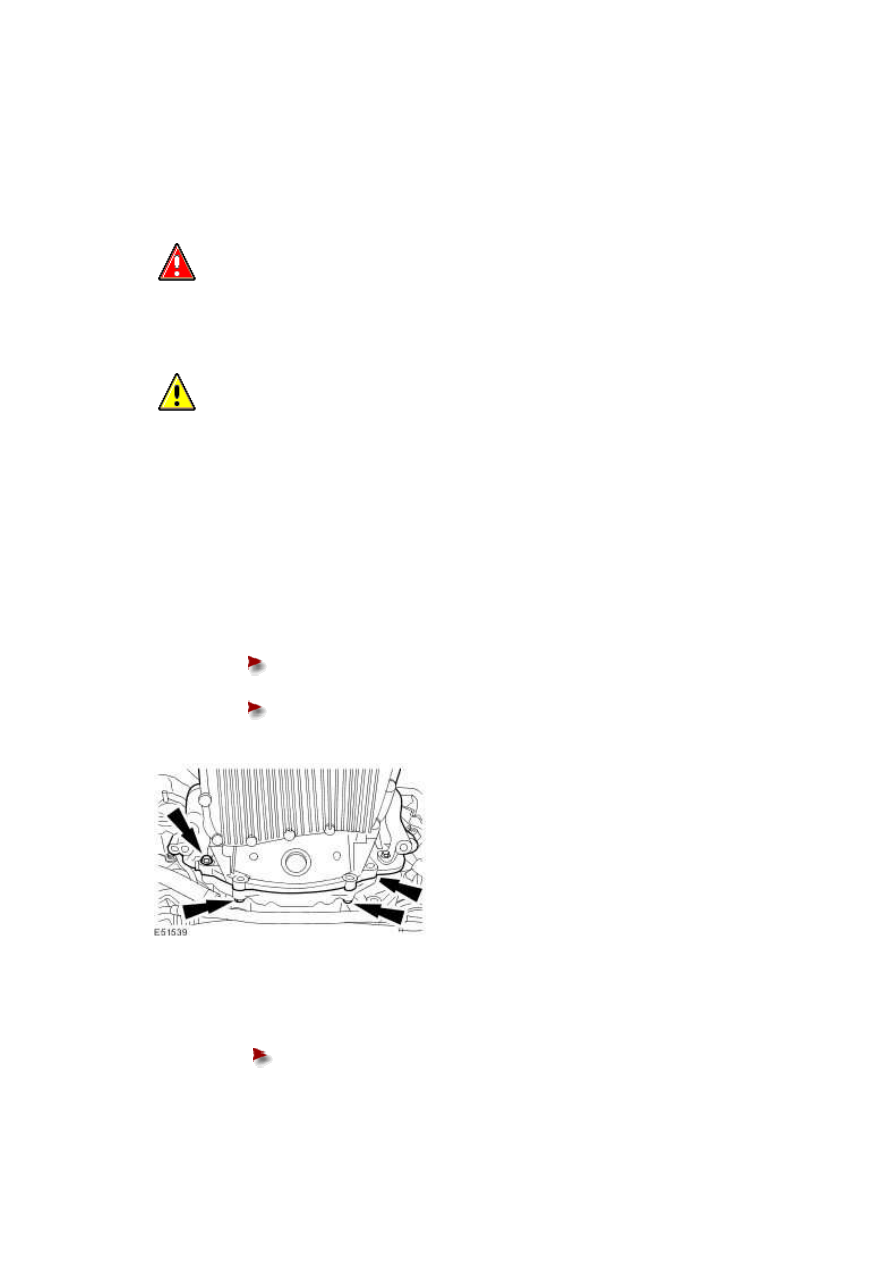

Install the automatic transmission to the vehicle.





Raise the automatic transmission to the vehicle.







Loosely install the retaining bolts.











4 . Install the retaining bolts.





Tighten to 48 Nm.
