Jaguar XJ (X350). Manual - part 1046







13

.



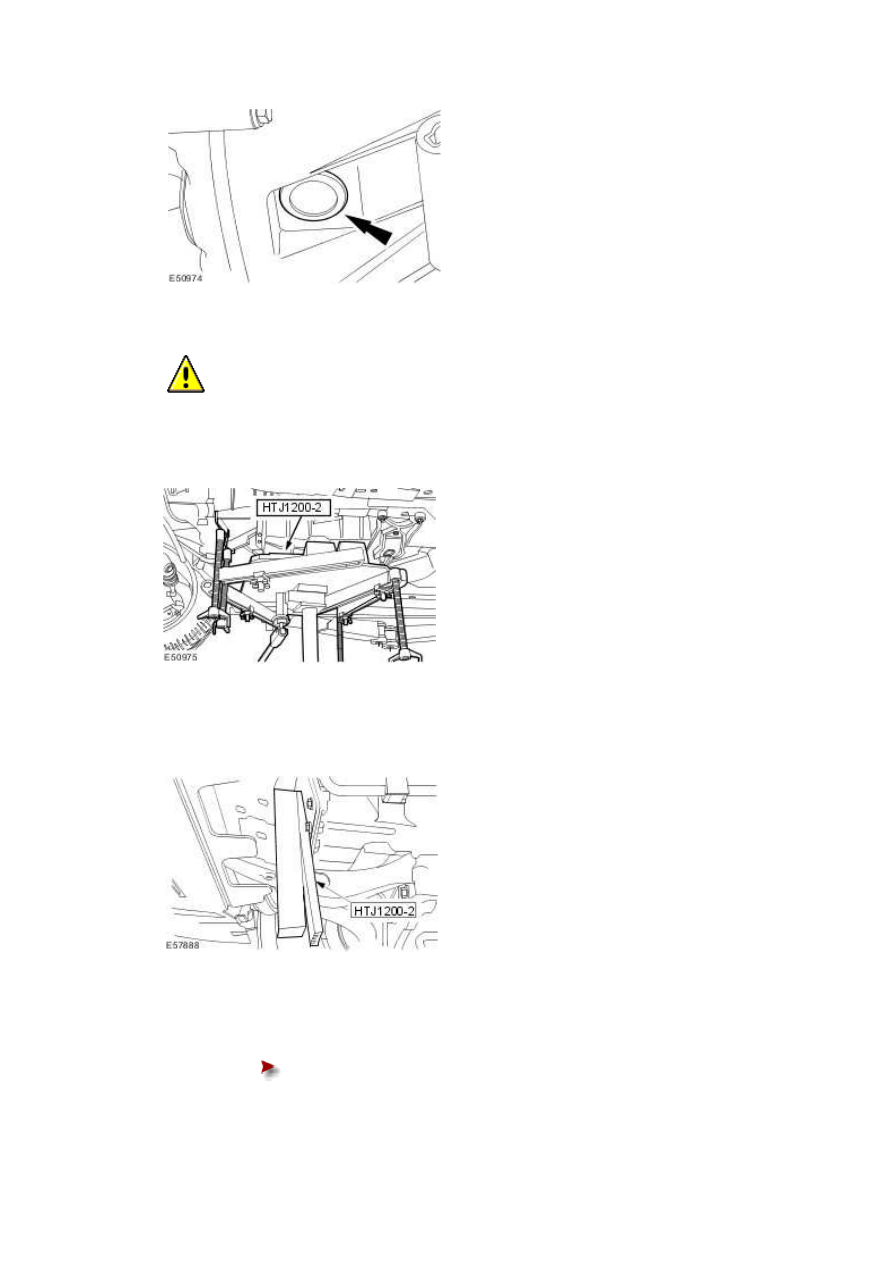

  CAUTION: Make sure the automatic transmission weight is evenly supported on

the special tool. Failure to follow this instruction may result in damage to the vehicle.





Install the special tool.







14

.



Install the rubber blocks supplied with special tool HTJ1200-2, between the front subframe

and the oil pan.







15 . Lower the rear of the transmission.





Remove the automatic transmission support retaining bolts.











16

.



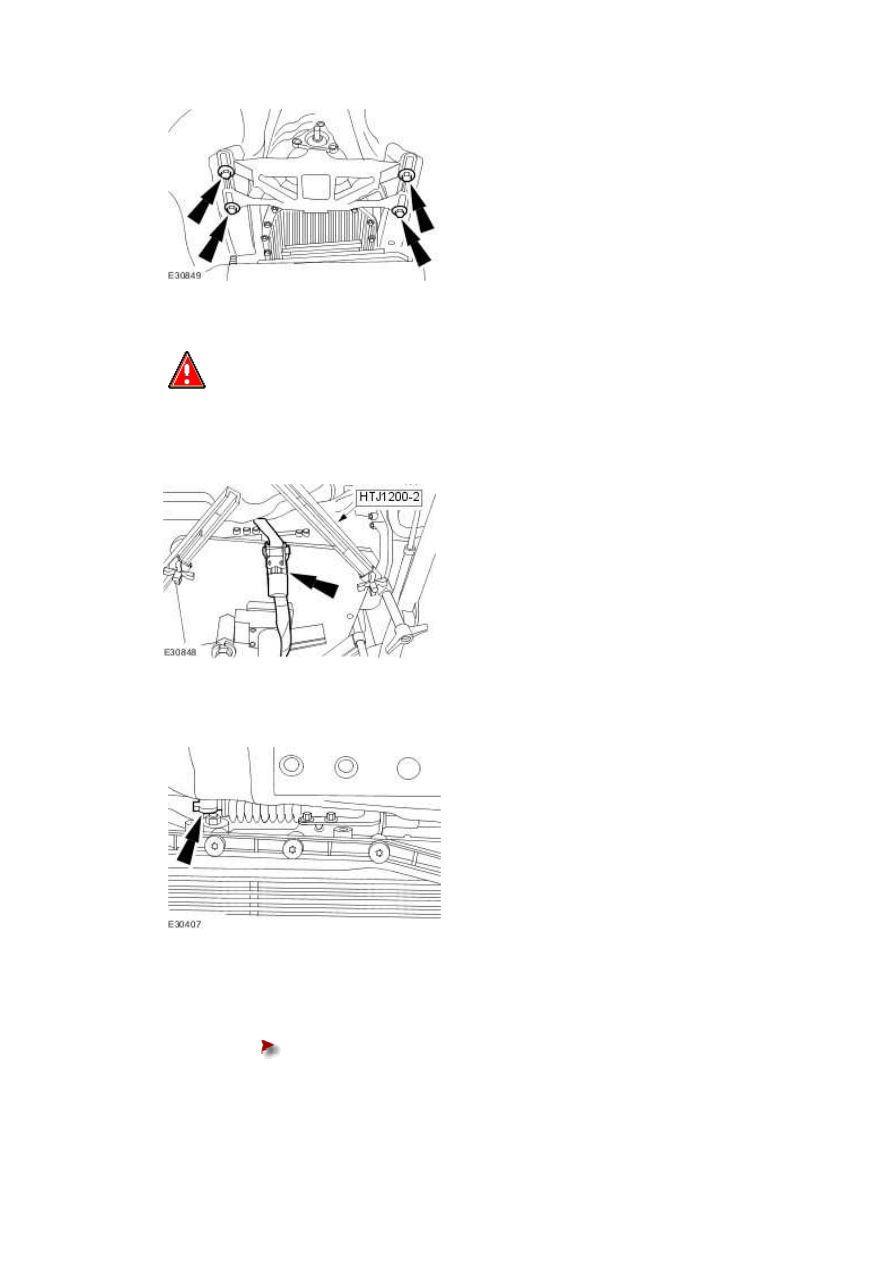

  WARNING: Secure the automatic transmission to the special tool using the tie

down straps. Failure to follow this instruction may result in personal injury.





Install the tie down strap.







17 . Detach the selector lever cable.







18 . Reposition the selector lever cable.





Remove the retaining bolts.





www.







19

.

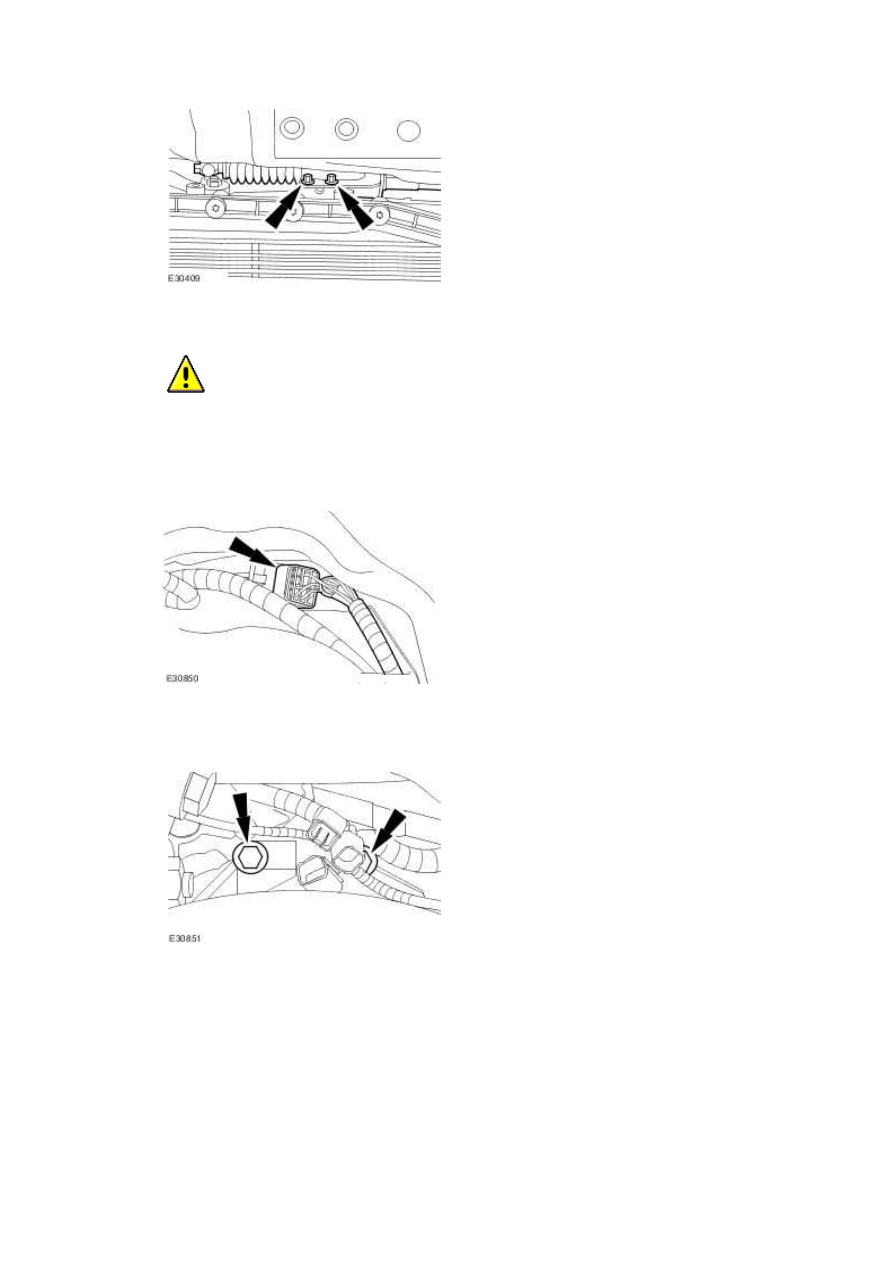

  CAUTION: Make sure the transmission control module (TCM) and main control

valve body is protected against electrostatic discharge. Failure to follow this instruction

may result in component damage.





Disconnect the automatic transmission electrical connector.







20 . Remove the automatic transmission retaining bolts.







21 . Remove the automatic transmission retaining bolts.







22

.

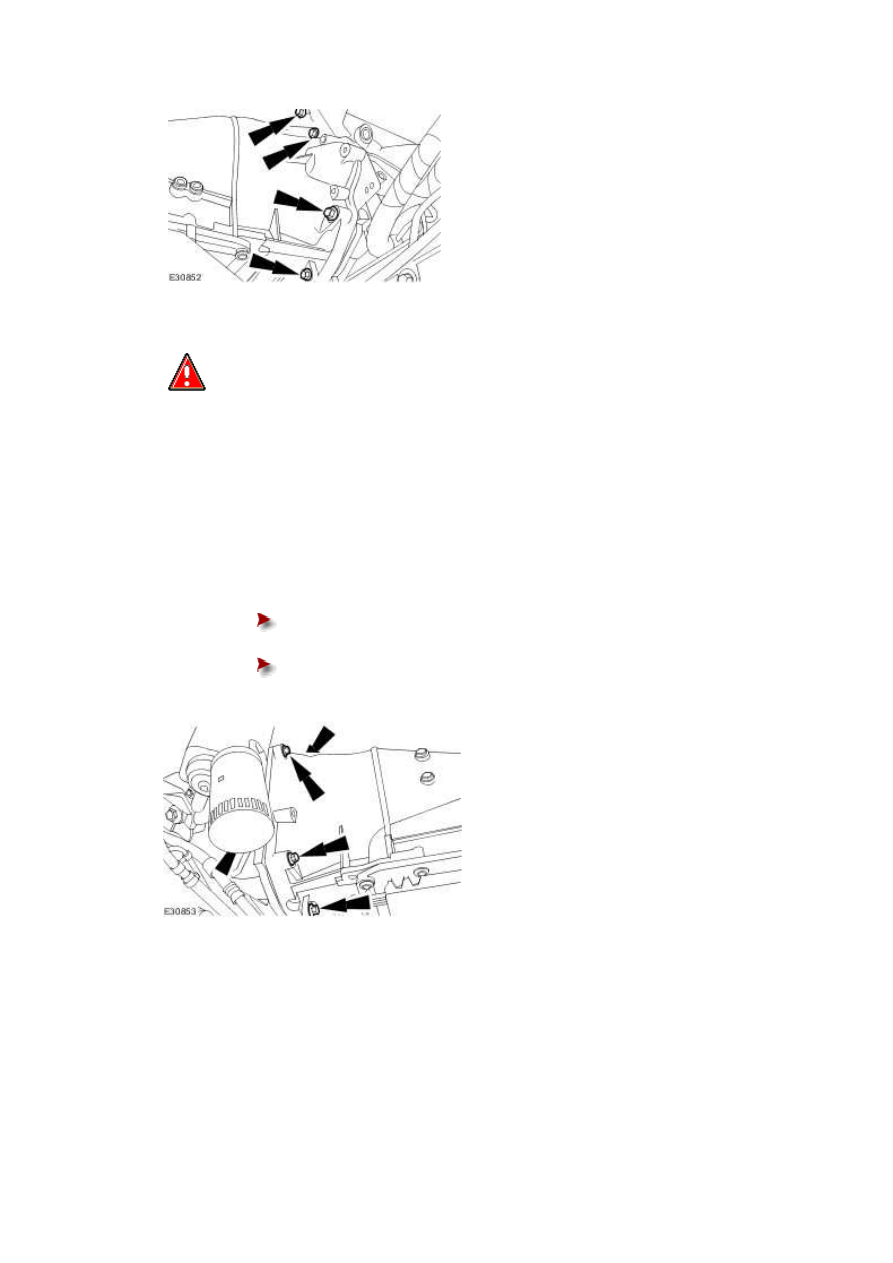

  WARNING: Do not let the torque converter drop out of the automatic

transmission. Failure to follow this instruction may result in personal injury.





NOTE:





Special tool shown removed for clarity.



Remove the automatic transmission from the vehicle.





Remove the retaining bolts.







Lower the automatic transmission from the vehicle.
