Jaguar XJ (X350). Manual - part 1001

C69, harness side

Battery



Pin 01



Negative terminal



Is the resistance greater than 100 Kohms?

-> Yes

GO to Pinpoint Test  G549822t54.





-> No

GO to Pinpoint Test  G549822t57.



G549822t54 : CHECK THE ACT SIGNAL CIRCUIT FOR SHORT CIRCUIT TO
POWER

1. Measure the resistance between:

C69, harness side

Battery



Pin 01



Positive terminal



Is the resistance greater than 100 Kohms?

-> Yes

GO to Pinpoint Test  G549822t55.





-> No

GO to Pinpoint Test  G549822t60.



G549822t55 : CHECK THE ACT SIGNAL CIRCUIT FOR HIGH RESISTANCE

1. Key off. 2. Disconnect the ECM connector, C101. 3. Measure the resistance between:

C69, harness side  C101, harness side

Pin 01



Pin B1





Is the resistance less than 10 ohms?

-> Yes

Suspect: - ECM connector - ECM



-> No

REPAIR the high resistance circuit. For additional information, refer to the wiring diagrams. Clear any

DTCs, test the system for normal operation.

G549822t56 : CHECK THE COMPONENT RESISTANCE

1. Measure the resistance between:

C69, component side  C69, component side

Pin 01



Pin 02





Is the resistance between 578 ohms - 71 Kohms?

-> Yes

An intermittent fault may be present in the wiring harness. Visually check for chaffed wires or other

physical damage to the harness. If no fault is found in the circuit, suspect the following

component(s): - ACT connector. - ACT sensor. - ECM connector. - ECM



-> No

INSTALL a new ACT sensor.

G549822t57 : CHECK THE ACT SIGNAL AND RETURN CIRCUITS FOR SHORT
CIRCUIT TO EACH OTHER

1. Key off. 2. Disconnect the ECM connector, C101. 3. Measure the resistance between:

C69, harness side  C69, harness side

Pin 01



Pin 02





Is the resistance greater than 100 Kohms?

-> Yes

GO to Pinpoint Test  G549822t58.





-> No

REPAIR the short circuit. For additional information, refer to the wiring diagrams. Clear any DTCs, test

the system for normal operation.

www.

G549822t58 : CHECK WHETHER THE SHORT CIRCUIT TO GROUND IS IN THE
HARNESS OR THE MODULE

1. Key on, engine off. 2. Measure the resistance between:

C69, harness side

Battery



Pin 01



Negative terminal



Is the resistance greater than 100 Kohms?

-> Yes

Suspect: - ECM



-> No

REPAIR the short circuit. For additional information, refer to the wiring diagrams. Clear any DTCs, test

the system for normal operation.

G549822t59 : CHECK WHETHER THE SHORT CIRCUIT TO POWER IS IN THE
HARNESS OR THE MODULE

1. Key off. 2. Disconnect the ECM connector, C101. 3. Key on, engine off. 4. Measure the resistance

between:

C69, harness side

Battery



Pin 02



Positive terminal



Is the resistance greater than 100 Kohms?

-> Yes

Suspect: - ECM



-> No

REPAIR the short circuit. For additional information, refer to the wiring diagrams. Clear any DTCs, test

the system for normal operation.

G549822t60 : CHECK WHETHER THE SHORT CIRCUIT TO POWER IS IN THE
HARNESS OR THE MODULE

1. Key off. 2. Disconnect the ECM connector, C101. 3. Key on, engine off. 4. Measure the resistance

between:

C69, harness side

Battery



Pin 01



Positive terminal



Is the resistance greater than 100 Kohms?

-> Yes

Suspect: - ECM



-> No

REPAIR the short circuit. For additional information, refer to the wiring diagrams. Clear any DTCs, test

the system for normal operation.

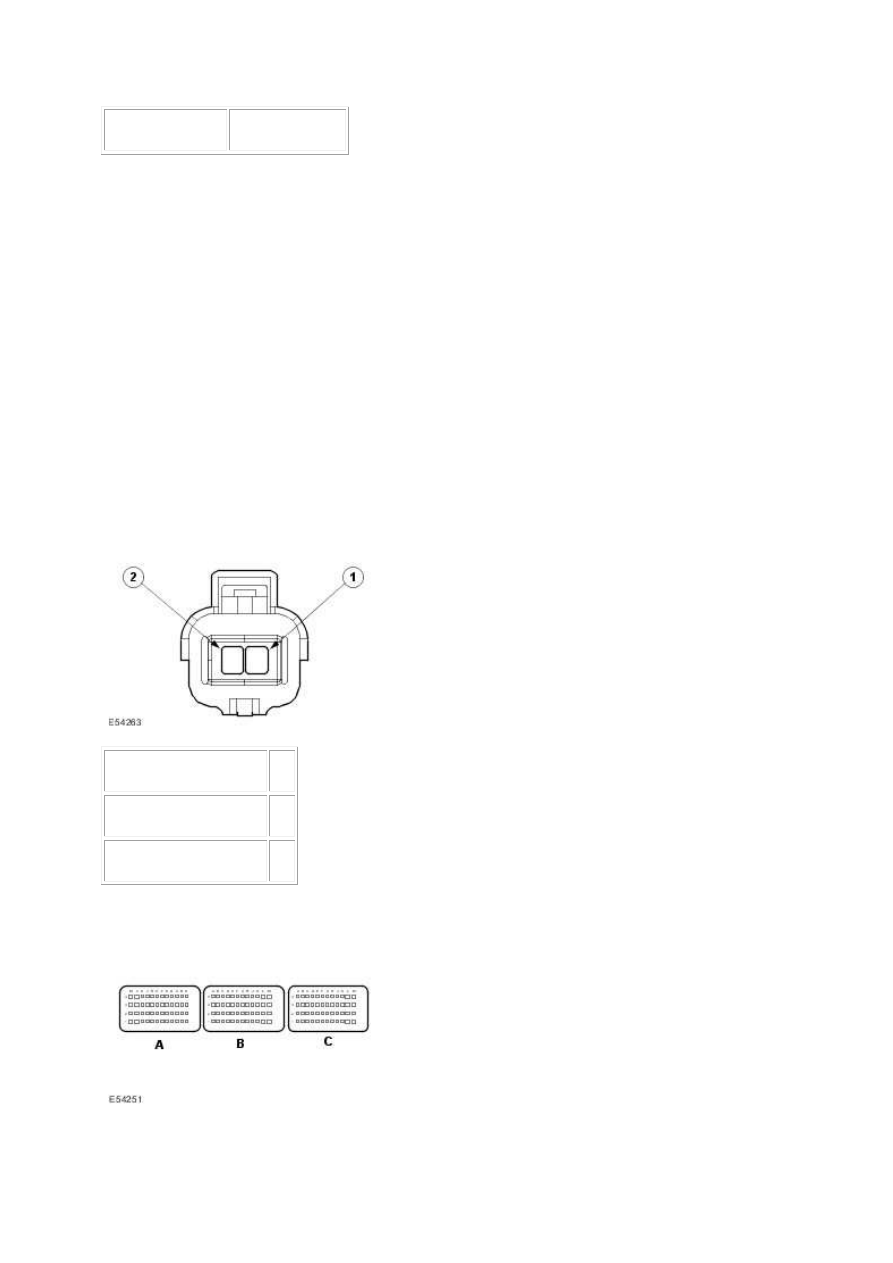

PINPOINT TEST  G549822p7 : KNOCK
SENSOR (KS) (RIGHT HAND BANK)

G549822t61 : CHECK THE KS CIRCUIT(S) FOR SHORT CIRCUIT TO GROUND

1.



Circuit



Pin

Knock sensor - positive



01



Knock sensor - negative  02





2.
