Jaguar XJ (X350). Manual - part 1000

CR14, harness side

Battery



Pin 06



Positive terminal



Is the resistance greater than 100 Kohms?

-> Yes

Suspect: - ECM



-> No

REPAIR the short circuit. For additional information, refer to the wiring diagrams. Clear any DTCs, test

the system for normal operation.

PINPOINT TEST  G549822p6 : AIR
CHARGE TEMPERATURE (ACT)
SENSOR

G549822t49 : CHECK THE ACT SENSOR RETURN CIRCUIT FOR HIGH
RESISTANCE

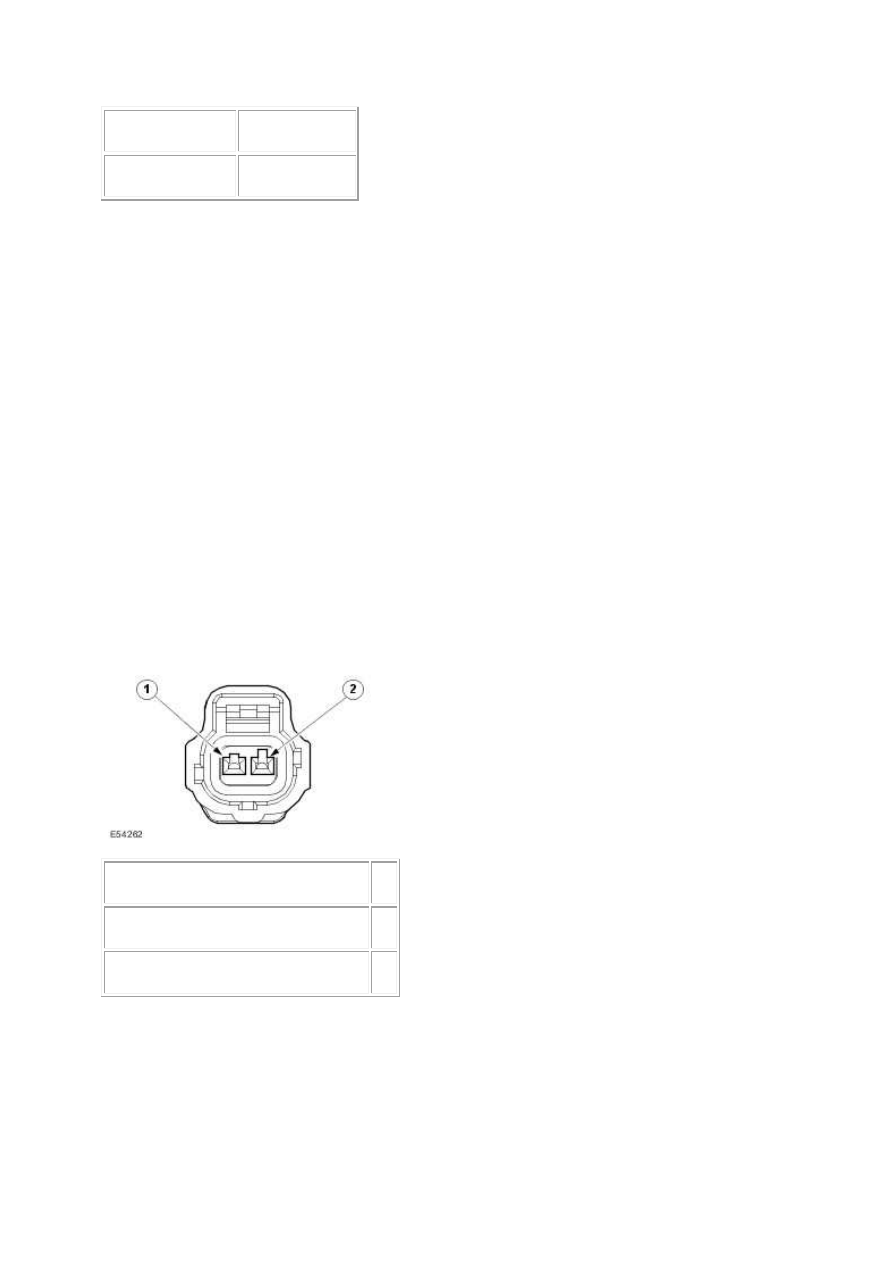

1.



Circuit



Pin

Air charge temperature sensor - signal



01



Air charge temperature sensor - return  02





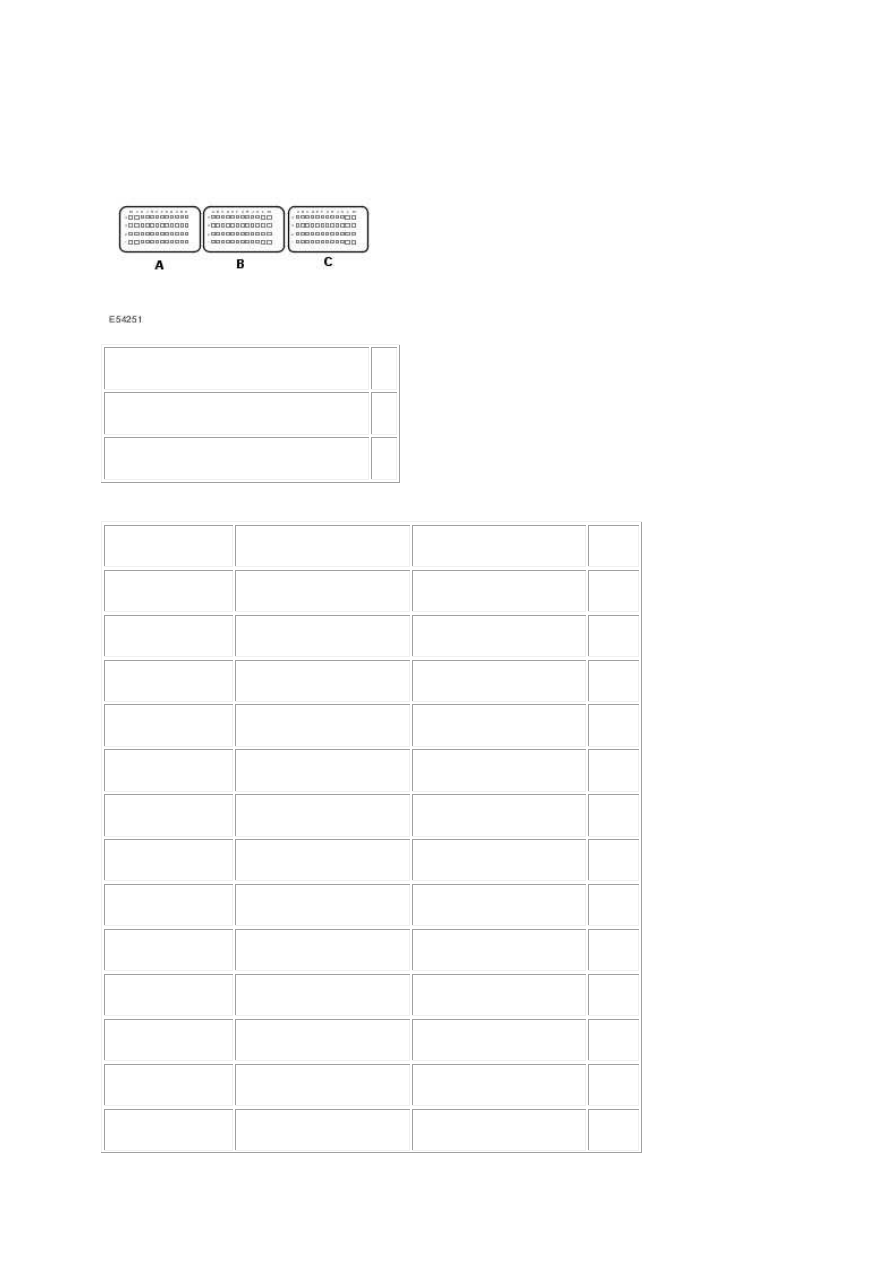

2.



Circuit



Pin

Air charge temperature sensor - signal



B1



Air charge temperature sensor - return  G3





Resistance (ohms)  Temperature (degrees C)  Temperature (degrees F)  Volts



209603



-40



-40



4.9179

120372



-30



-22



4.8587

71668



-20



-04



4.7672

44087



-10



14



4.6323

27936



0



32



4.4433

18187



10



50



4.1931

12136



20



68



3.8808

8284



30



86



3.5149

5774



40



104



3.1130

4103



50



122



2.6983

2967



60



140



2.2940

2182



70



158



1.9201

1628



80



176



1.5874

www.

1233



90



194



1.3026

949



100



212



1.0639

735



110



230



0.8678

578



120



248



0.7087

459



130



266



0.5797



3. Key off. 4. Disconnect the ACT sensor connector, C69. 5. Key on, engine off. 6. Measure the

resistance between:

C69, harness side

Battery



Pin 02



Negative terminal



Is the resistance less than 10 ohms?

-> Yes

GO to Pinpoint Test  G549822t52.





-> No

GO to Pinpoint Test  G549822t50.



G549822t50 : CHECK THE ACT SENSOR RETURN CIRCUIT FOR SHORT
CIRCUIT TO POWER

1. Measure the resistance between:

C69, harness side

Battery



Pin 02



Positive terminal



Is the resistance greater than 100 Kohms?

-> Yes

GO to Pinpoint Test  G549822t51.





-> No

GO to Pinpoint Test  G549822t59.



G549822t51 : CHECK THE ACT SENSOR TO ECM RETURN CIRCUIT FOR HIGH
RESISTANCE

1. Key off. 2. Disconnect the ECM connector, C101. 3. Measure the resistance between:

C69, harness side  C101, harness side

Pin 02



Pin G3





Is the resistance less than 10 ohms?

-> Yes

Suspect: - ECM connector - ECM



-> No

REPAIR the high resistance circuit. For additional information, refer to the wiring diagrams. Clear any

DTCs, test the system for normal operation.

G549822t52 : CHECK FOR POWER TO THE ACT SENSOR

1. Measure the voltage between:

C69, harness side

Battery



Pin 01



Negative terminal



Is the voltage between 4.8 - 5.2 volts?

-> Yes

GO to Pinpoint Test  G549822t56.





-> No

GO to Pinpoint Test  G549822t53.



G549822t53 : CHECK THE ACT SIGNAL CIRCUIT FOR SHORT CIRCUIT TO
GROUND

1. Measure the resistance between:

www.
