Jaguar XJ (X350). Manual - part 76

Vehicles without Brembo brakes



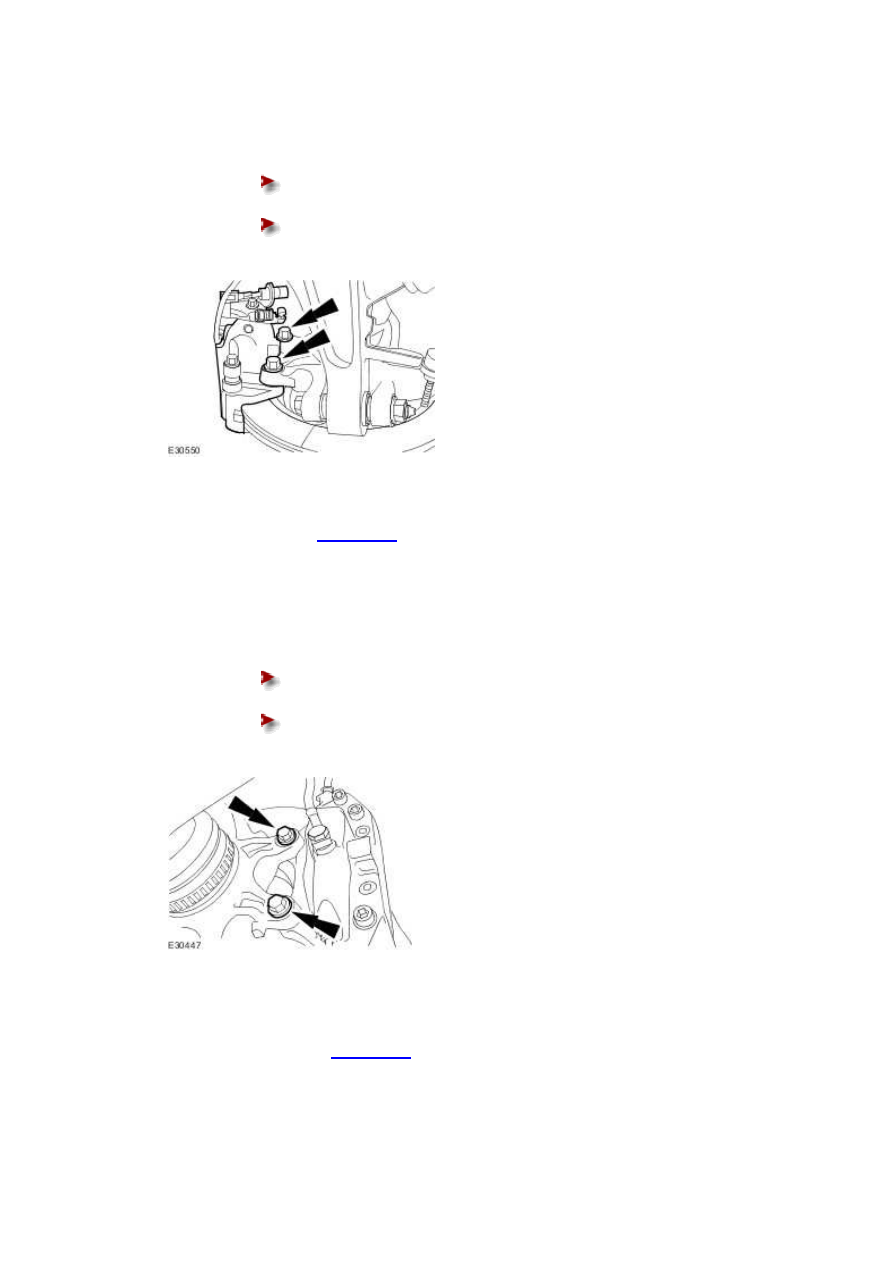

14 . Attach the brake caliper.





Install new brake caliper retaining bolts.







Tighten to 103 Nm.











15 . Install the brake pads.

<<206-04>>





Vehicles with Brembo brakes



16 . Attach the brake caliper.





Install new brake caliper retaining bolts.







Tighten to 70 Nm.









All vehicles



17 . Install the front muffler.

<<309-00>>







18 . Install both the upper arms.

For additional information, refer to





19 . Fill the right-hand fuel tank saddle.

<<310-00>>







20

.

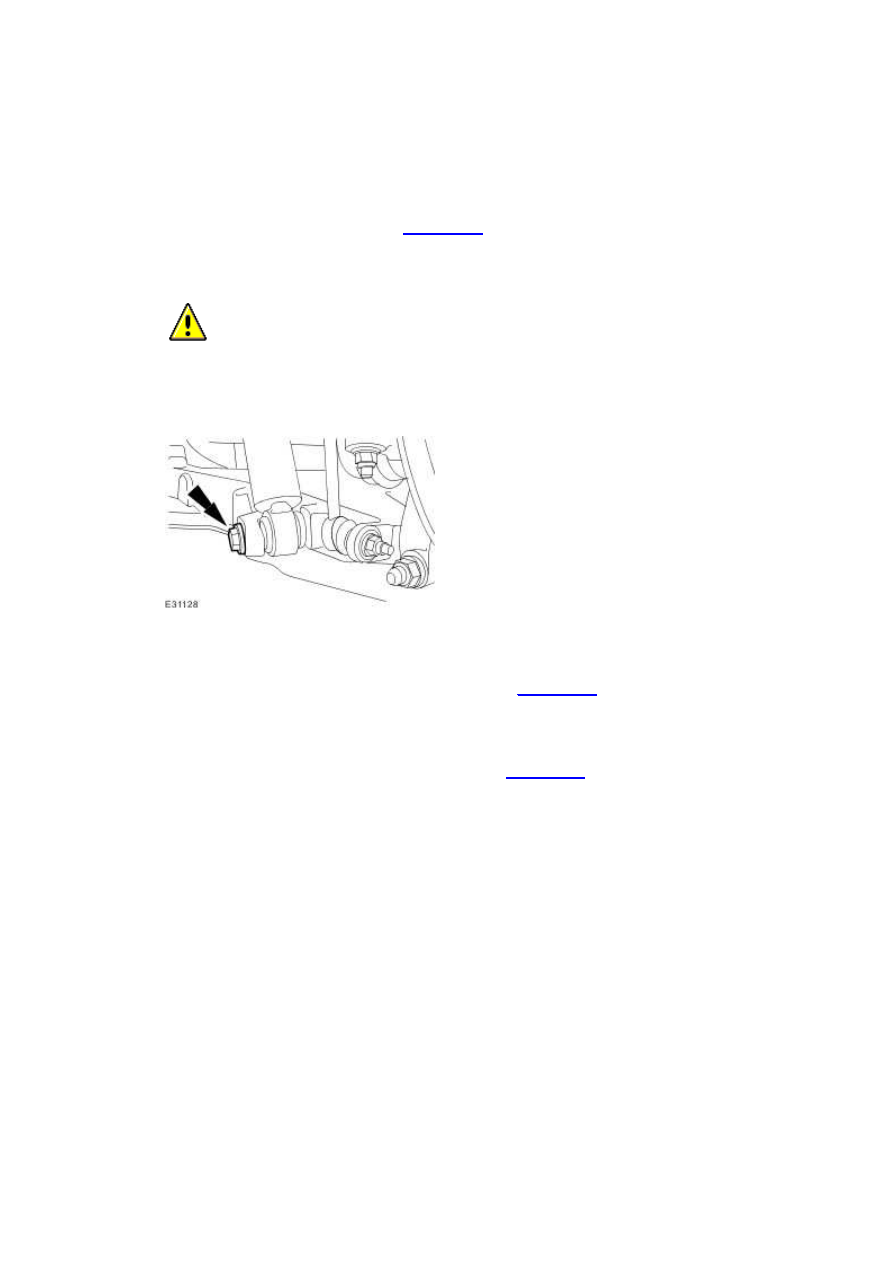

  CAUTION: The final tightening of the rear suspension components must be carried

out with the vehicle on its wheels.





Tighten to 133 Nm.







21 . Check the wheel alignment and adjust as necessary.

<<204-00>>







22 . Carry out the rear subframe alignment procedure.

<<502-00>>









www.

Rear Stabilizer Bar Link (64.35.24)

Removal



1 . Remove the wheel and tire.

For additional information, refer to

Wheel and Tire (74.20.05)

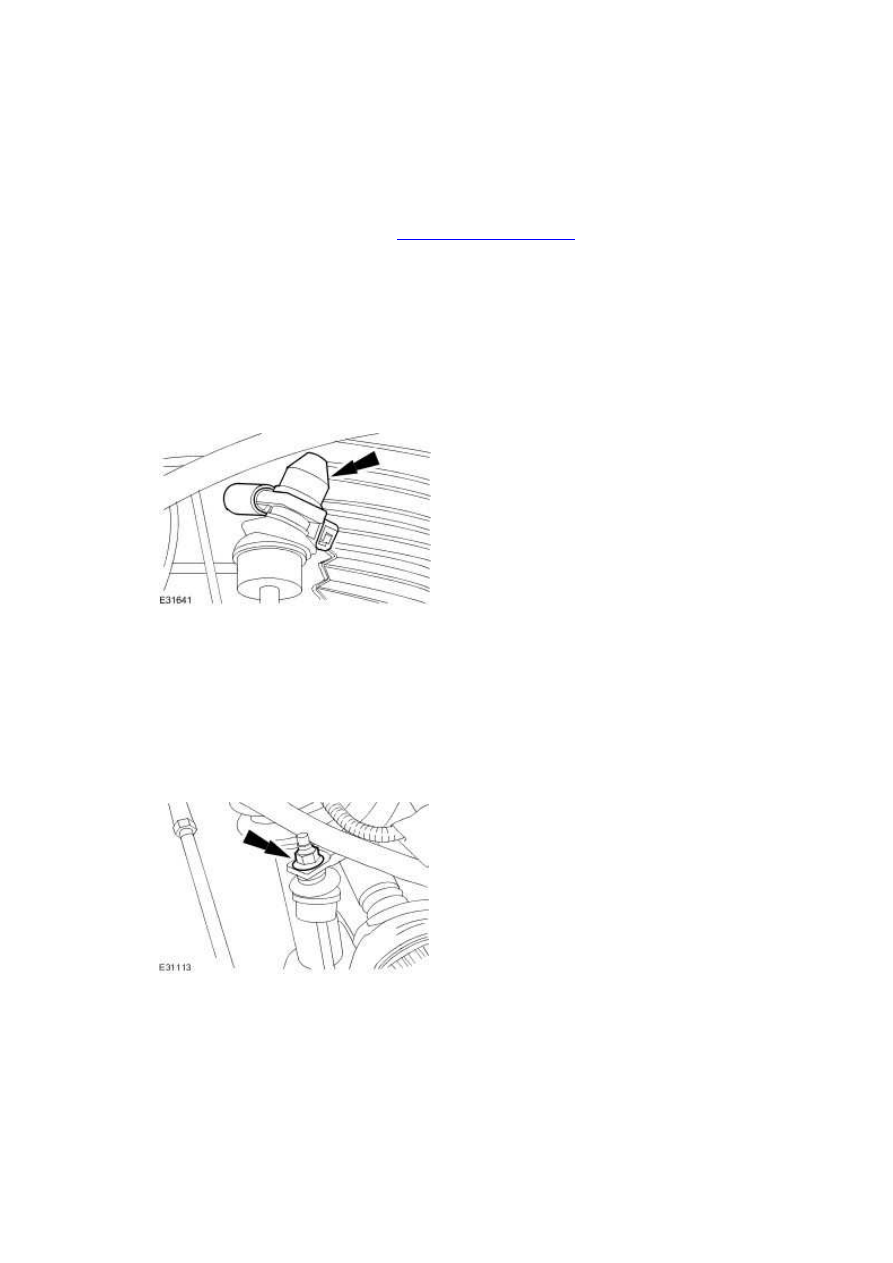

2 . NOTE:





Left-hand shown, right-hand similar.



Remove the stabilizer bar link retaining nut dust cover.







3 . NOTE:





Right-hand shown, left-hand similar.

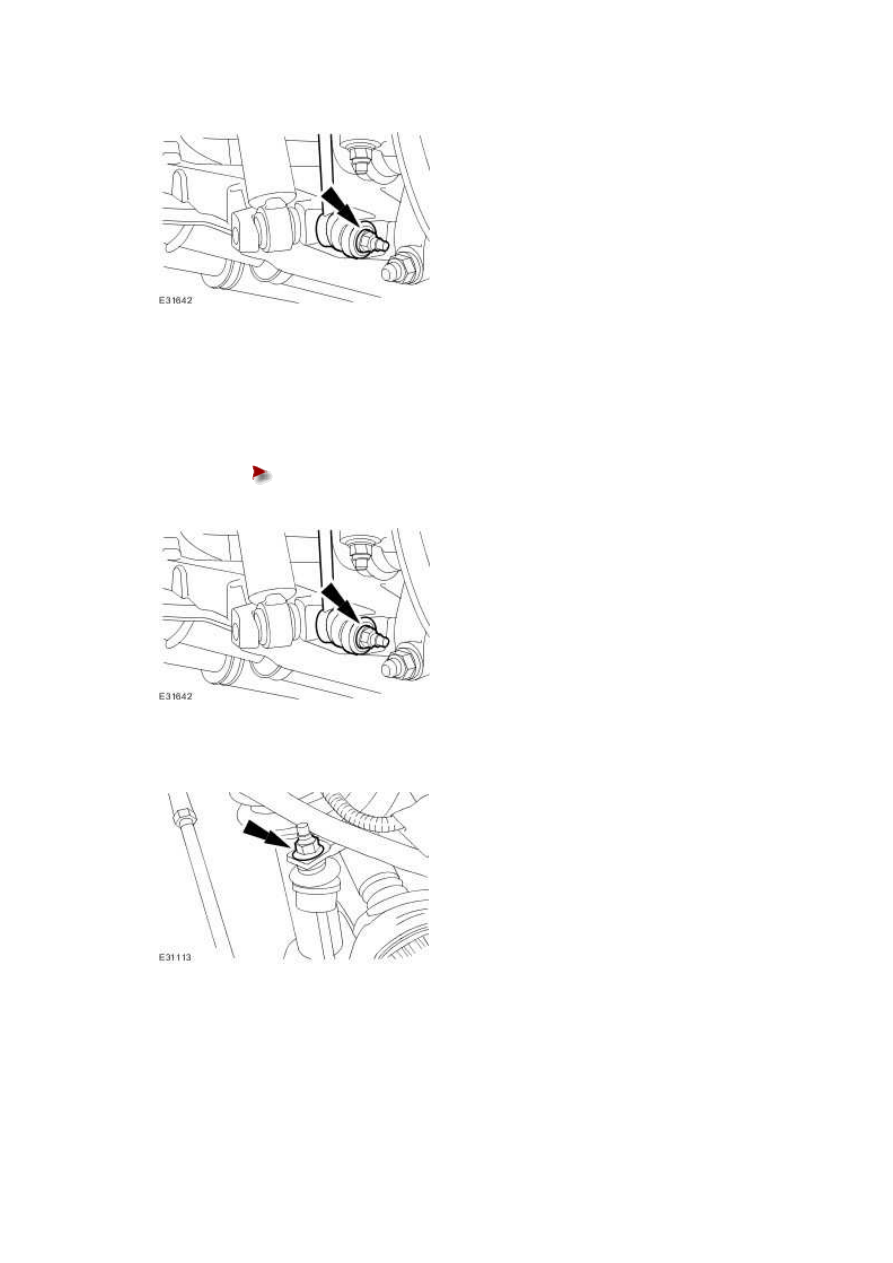

Detach the stabilizer bar link.







4 . NOTE:





Right-hand shown, left-hand similar.



Remove the stabilizer bar link.







Installation



1 . To install, reverse the removal procedure.





Tighten to 48 Nm.











2 . Tighten to 48 Nm.
