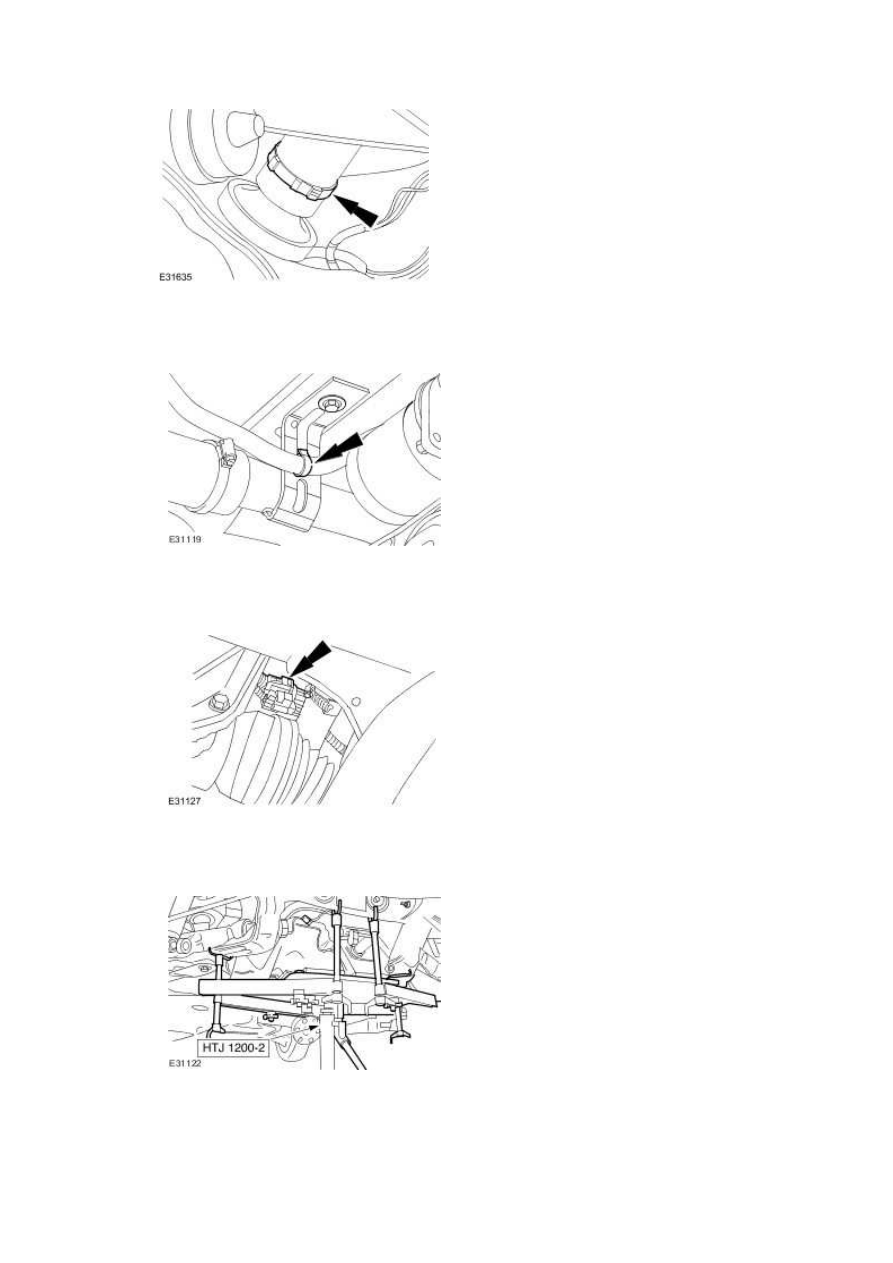

10 . Detach the electric parking brake motor harness.







11 . Disconnect the electric parking brake motor electrical connector.







12 . Install the special tool to support the rear subframe.







13 . NOTE:





Left-hand shown right-hand similar.



Remove the Noise,Vibration and Harshness brace retaining bolts.







14 . Using the special tool, support the subframe.





15 . NOTE:





Left-hand shown right-hand similar.

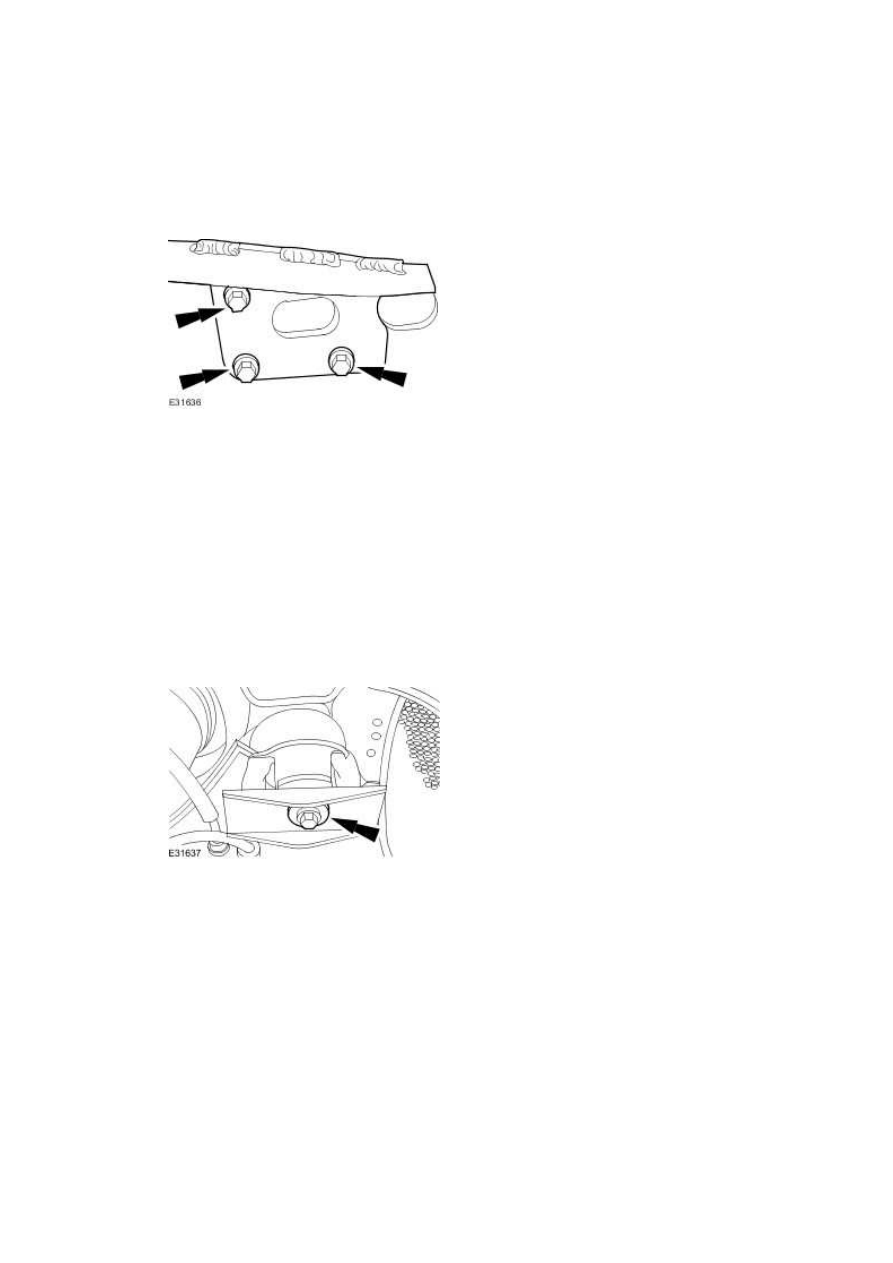

Remove the subframe rear mount retaining bolt.







16 . NOTE:





Left-hand shown right-hand similar.



Remove the subframe front mount retaining bolt.

www.







17 . Lower the subframe.





18 . NOTE:





Left-hand shown right-hand similar.

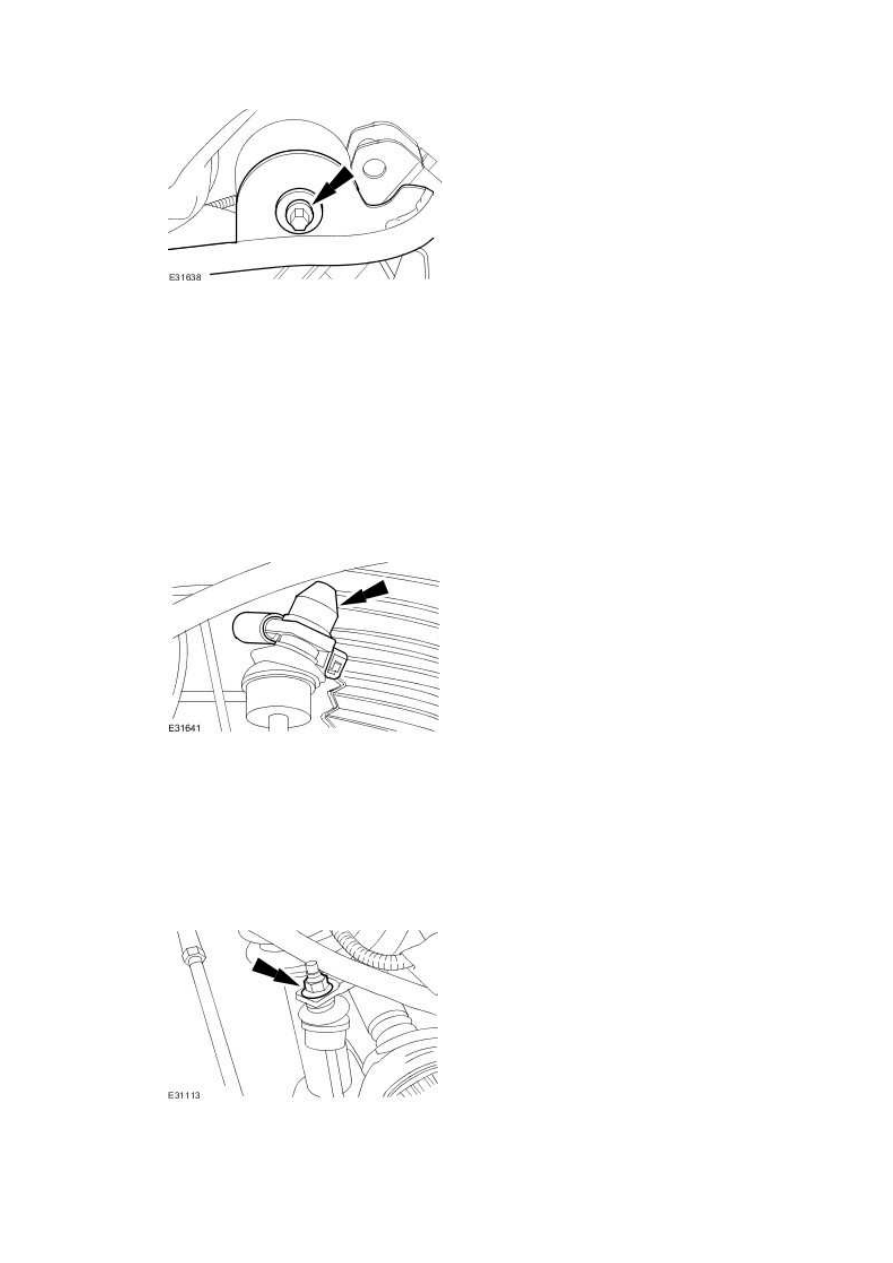

Remove the stabilizer bar link retaining nut dust cover.







19 . NOTE:





Right-hand shown left-hand similar.



Remove the stabilizer bar link retaining nut.







20 . NOTE:





Left-hand shown right-hand similar.



Remove the stabilizer bar.







Installation

All vehicles



1 . NOTE:





Left-hand shown right-hand similar.

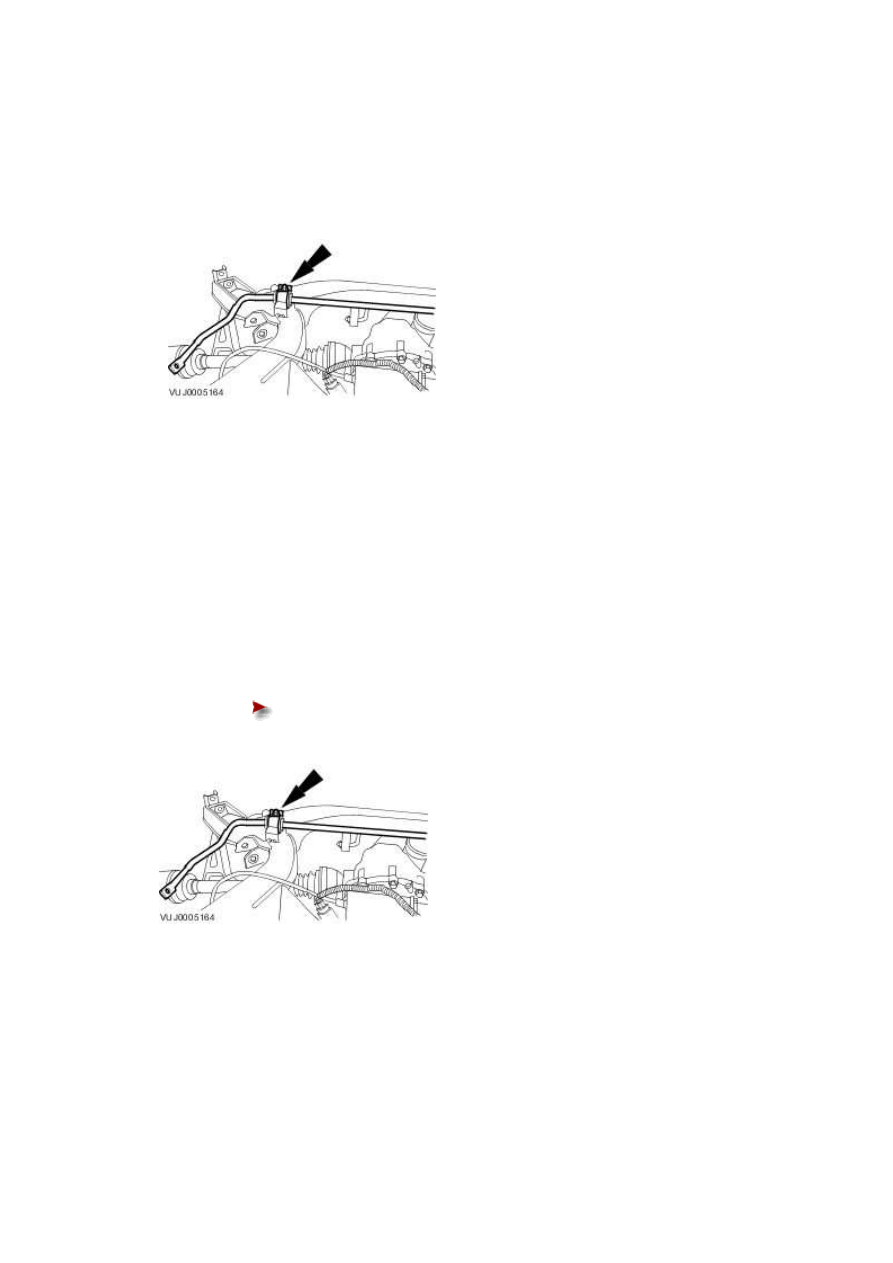

Install the stabilizer bar.





Tighten to 55 Nm.











2 . NOTE:





Right-hand shown left-hand similar.



Install the stabilizer bar link retaining nut.
