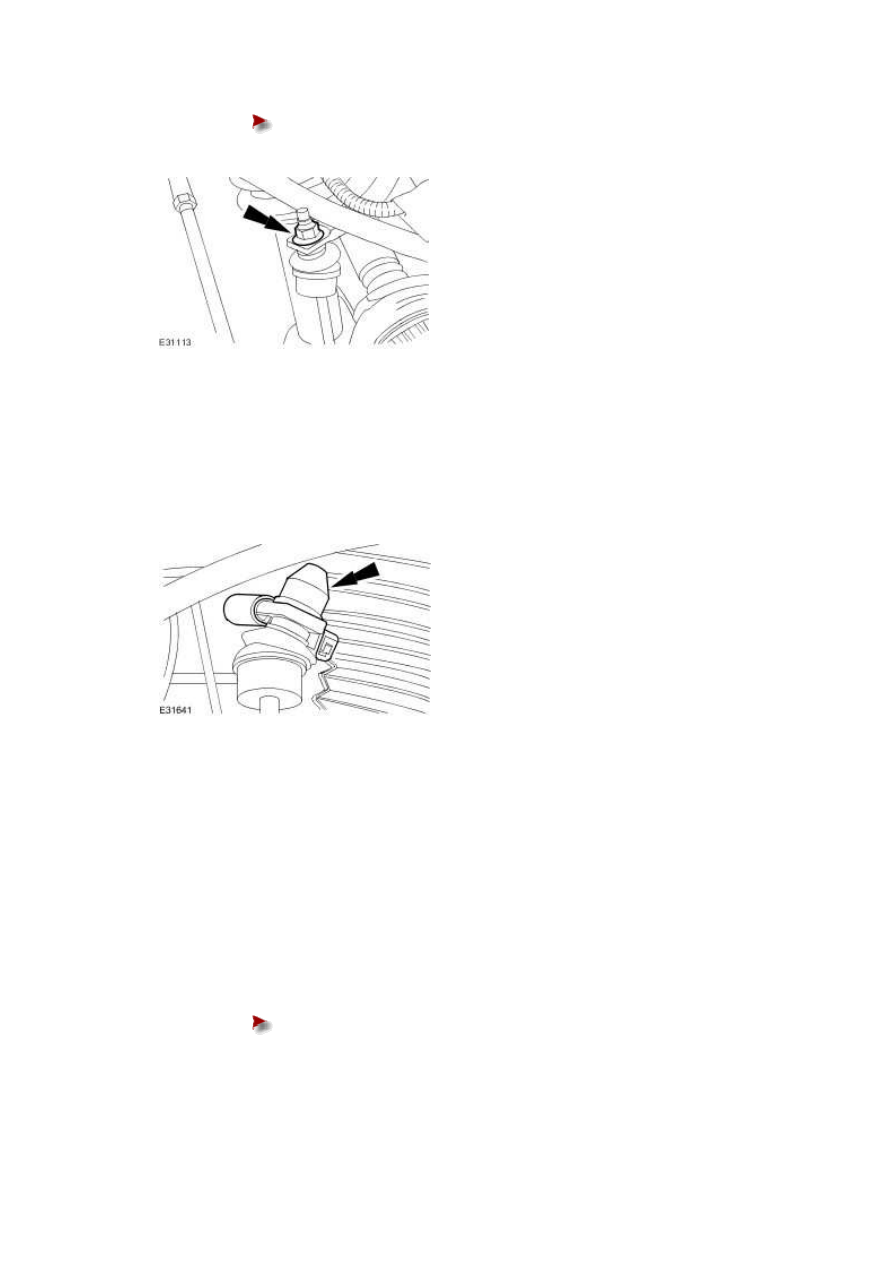

Tighten to 48 Nm.











3 . NOTE:





Left-hand shown right-hand similar.



Install the stabilizer bar link retaining nut dust cover.







4 . Reposition the subframe.





5 . NOTE:





Left-hand shown right-hand similar.



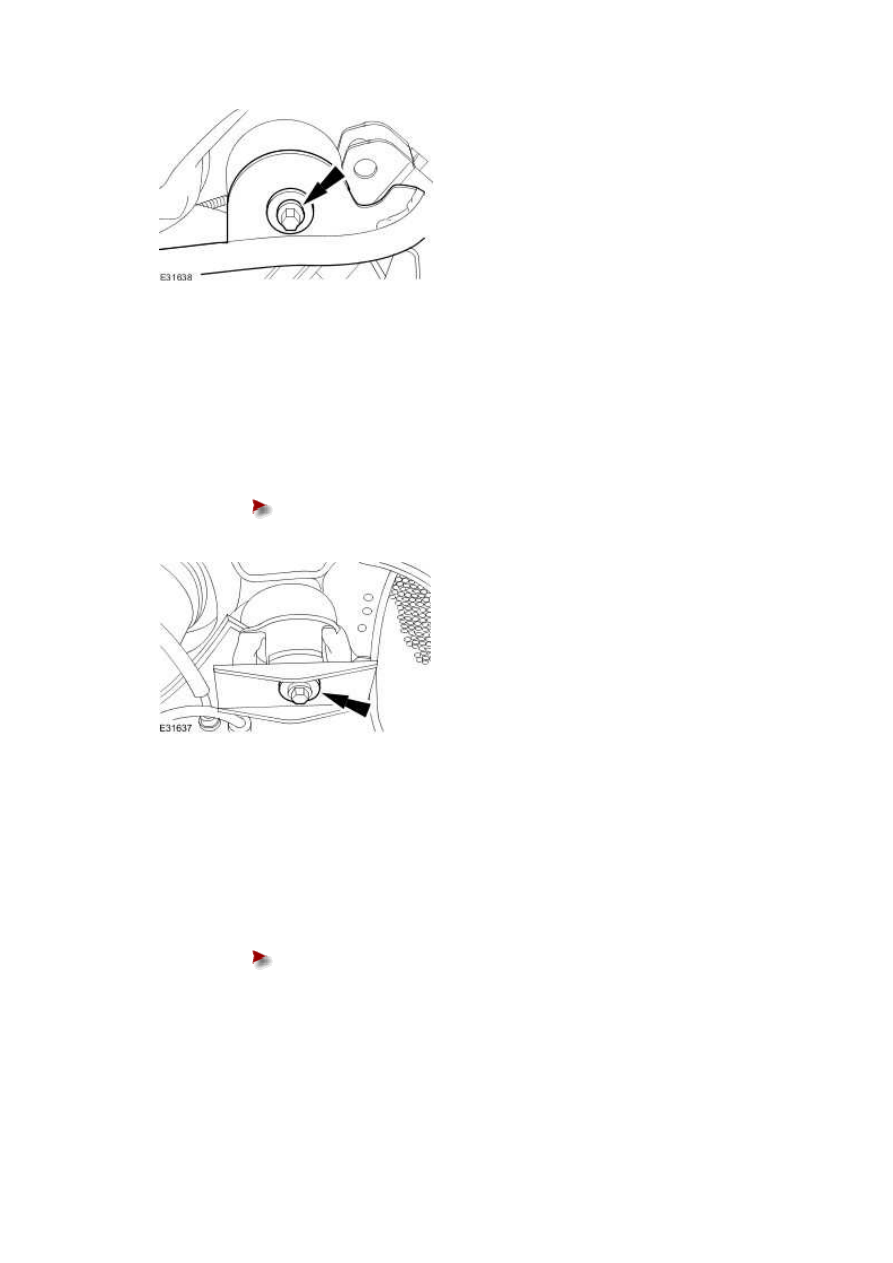

Install the subframe front mount retaining bolt.





Tighten to 125 Nm.











6 . NOTE:





Left-hand shown right-hand similar.



Install the subframe rear mount retaining bolt.





Tighten to 125 Nm.











7 . NOTE:





Left-hand shown right-hand similar.



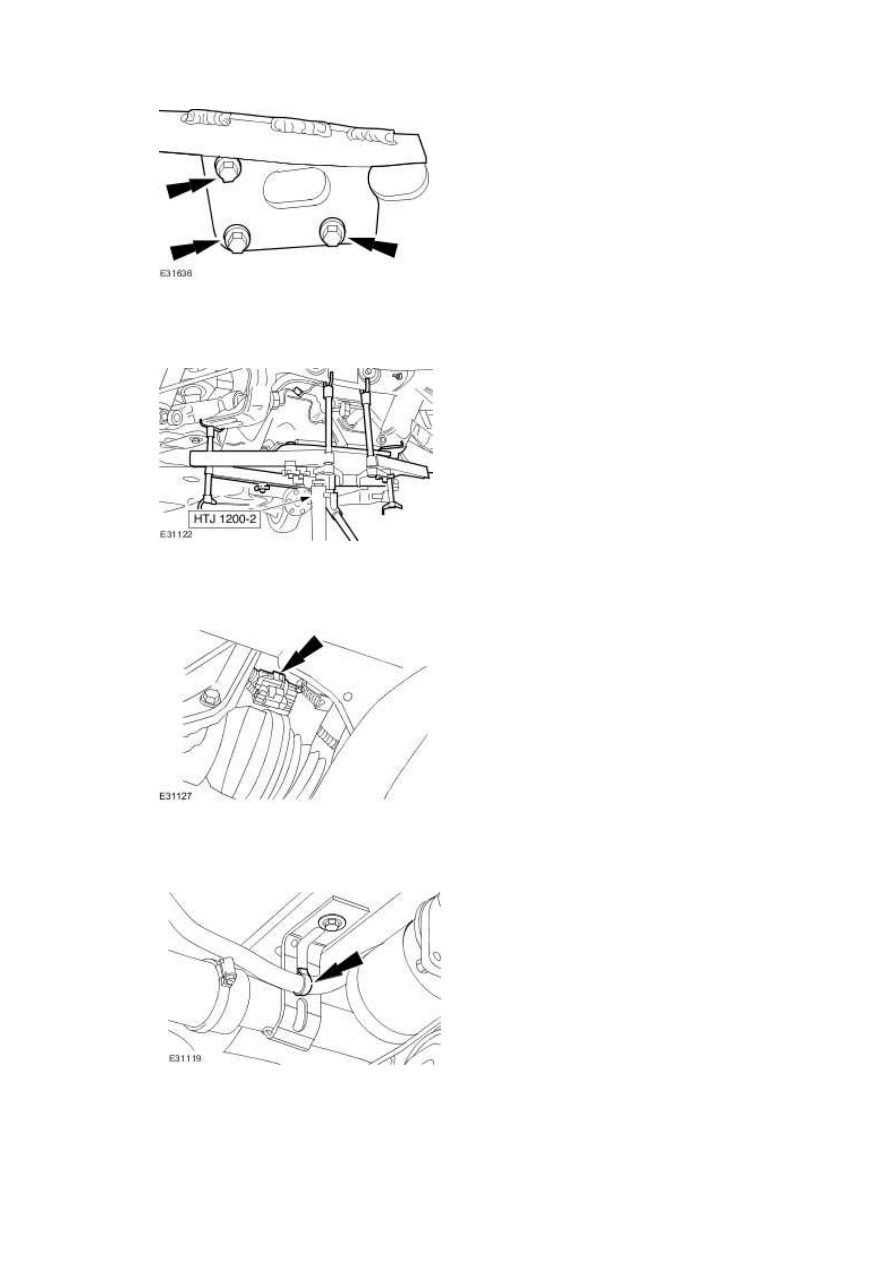

Install the Noise, Vibration and Harshness brace retaining bolts.





Tighten to 48 Nm.





www.







8 . Remove the special tool from the rear subframe.







9 . Connect the electric parking brake motor electrical connector.







10 . Attach the electric parking brake motor harness.







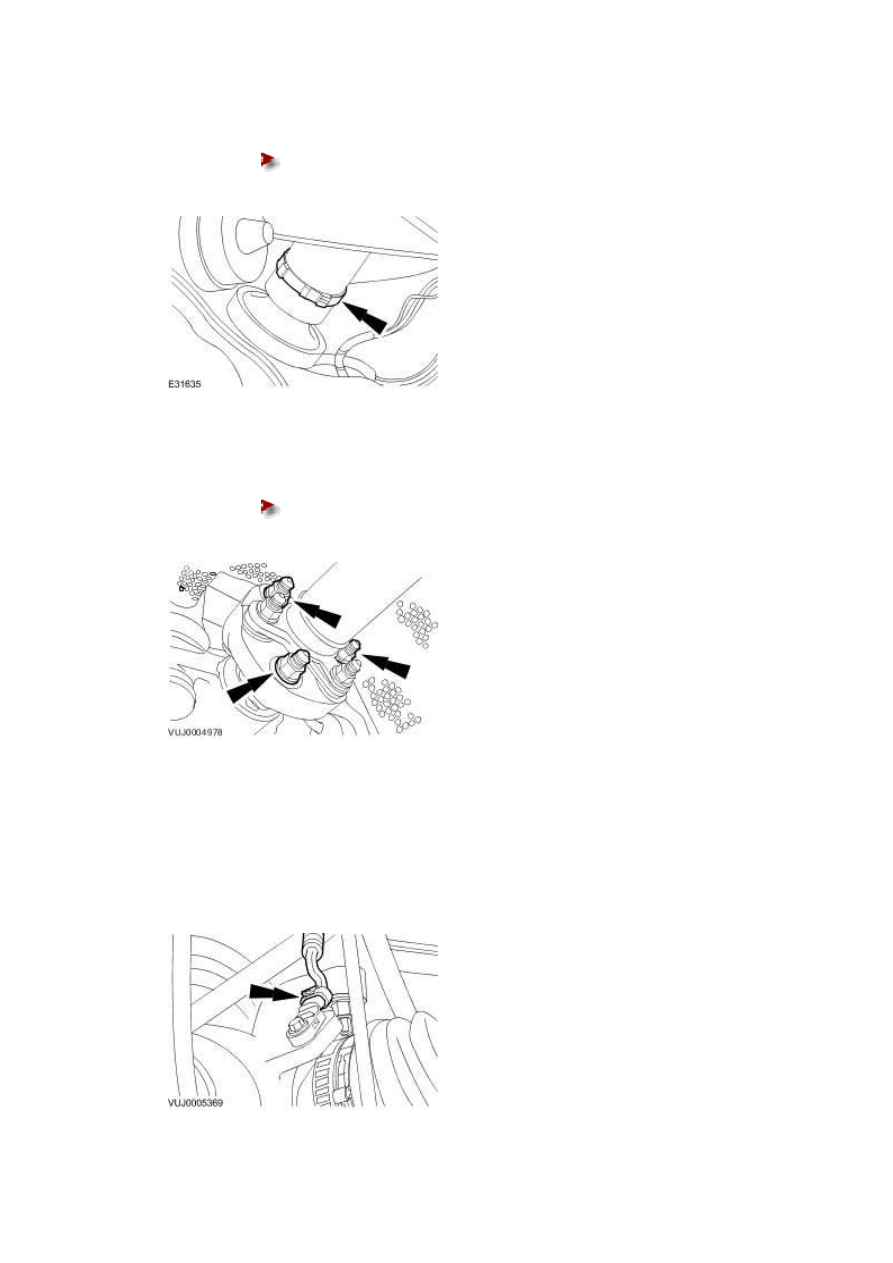

11 . Attach the fuel filler pipe.





Fit and tighten new hose clip.











12 . Attach the driveshaft to the rear drive axle flange.





Tighten to 88 Nm.











13 . NOTE:





Left-hand shown right-hand similar.



Connect the ABS sensor electrical connector.
