The final tightening of the Upper arm retaining nut must be carried out with the vehicle

on its wheels.





Tighten to 47 Nm.

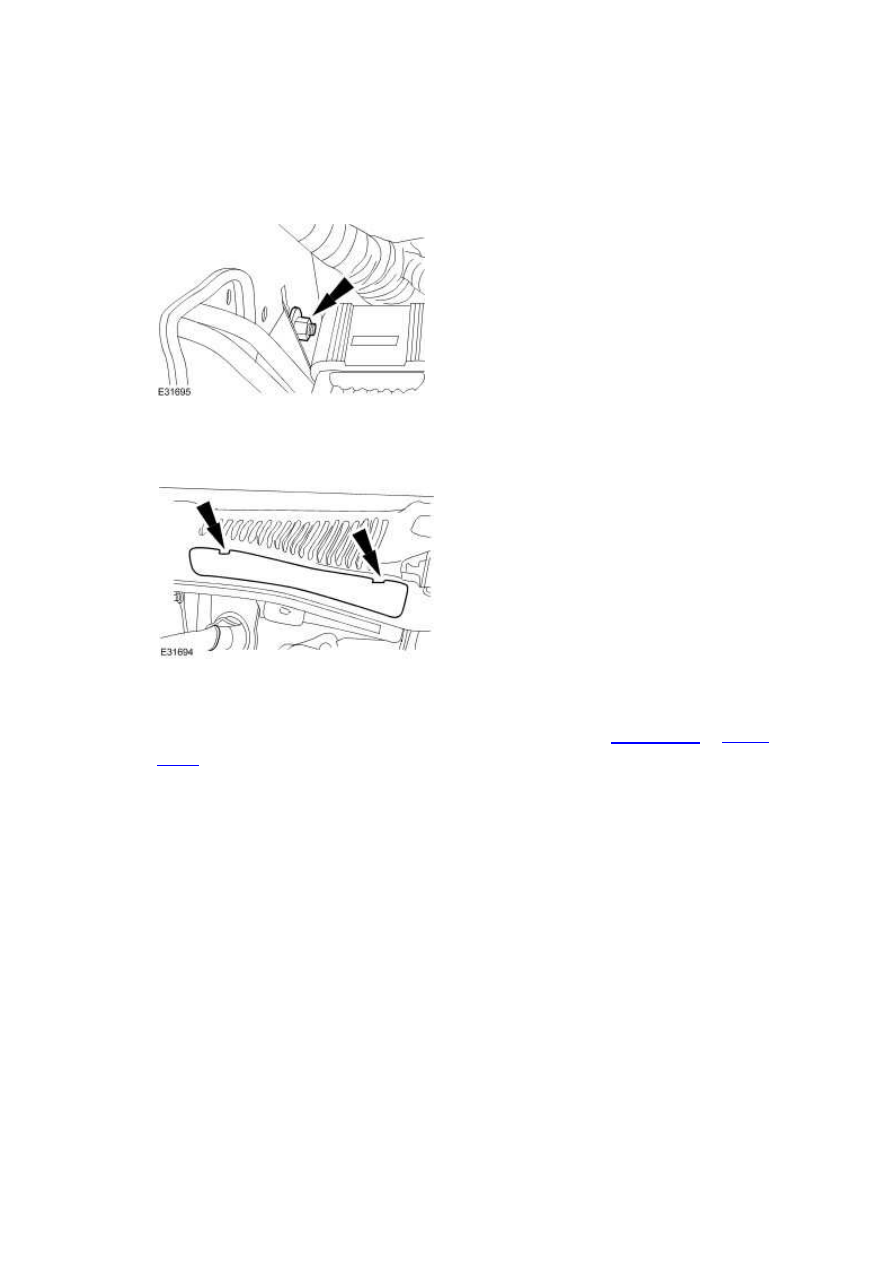

7 . Install the cowl vent screen access panel.







8

.



Install the air cleaner assembly. For additional information, refer to

<<303-12A>>

 or

<<303-

12B>>











6  NOTE:

Upper Arm RH (60.35.42)

Removal



1 . Remove the air spring assembly.

<<204-05>>







2 . Remove the cowl vent screen access panel.







3 . Remove the upper arm rear retaining nut.

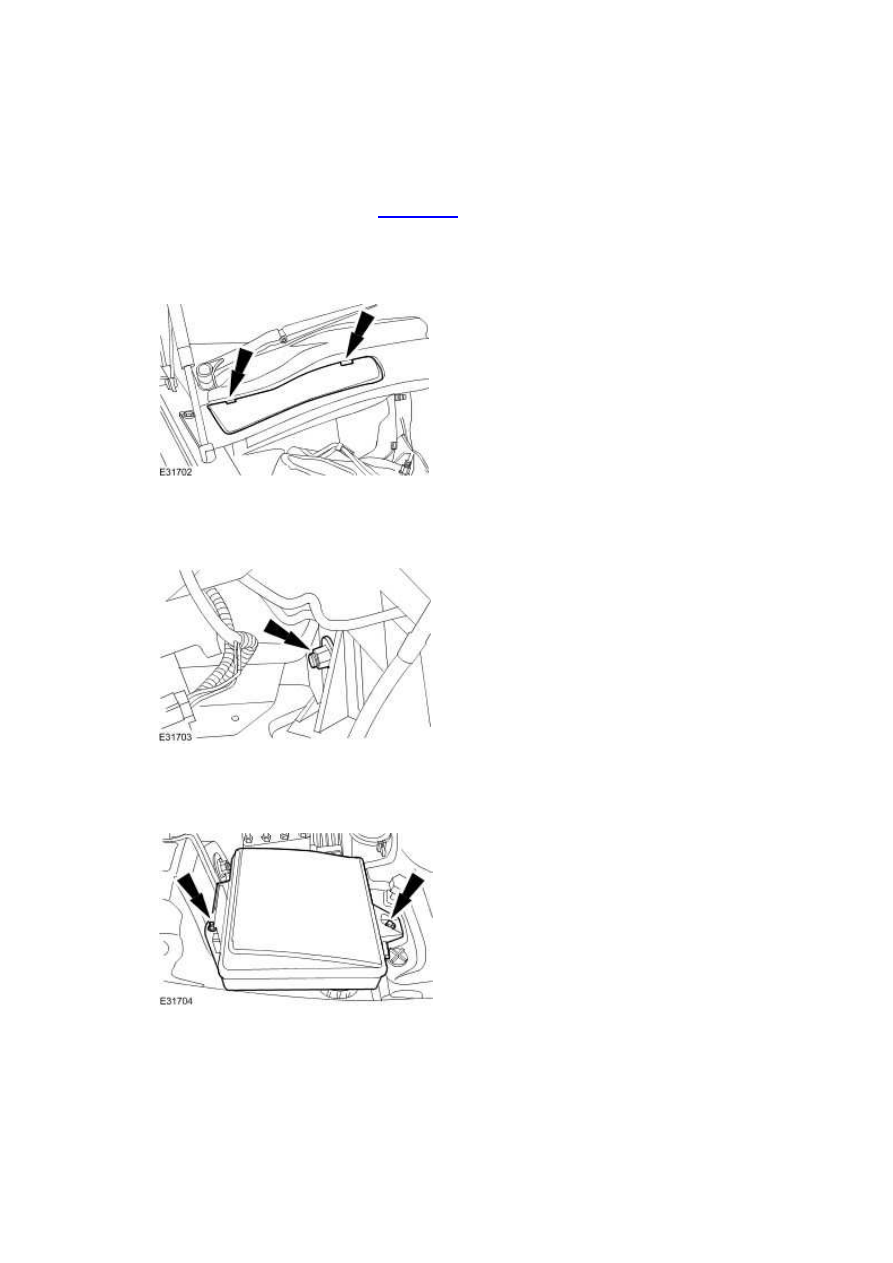

4 . Detach the engine compartment battery junction box.







5 . Detach the hydraulic control unit.

www.

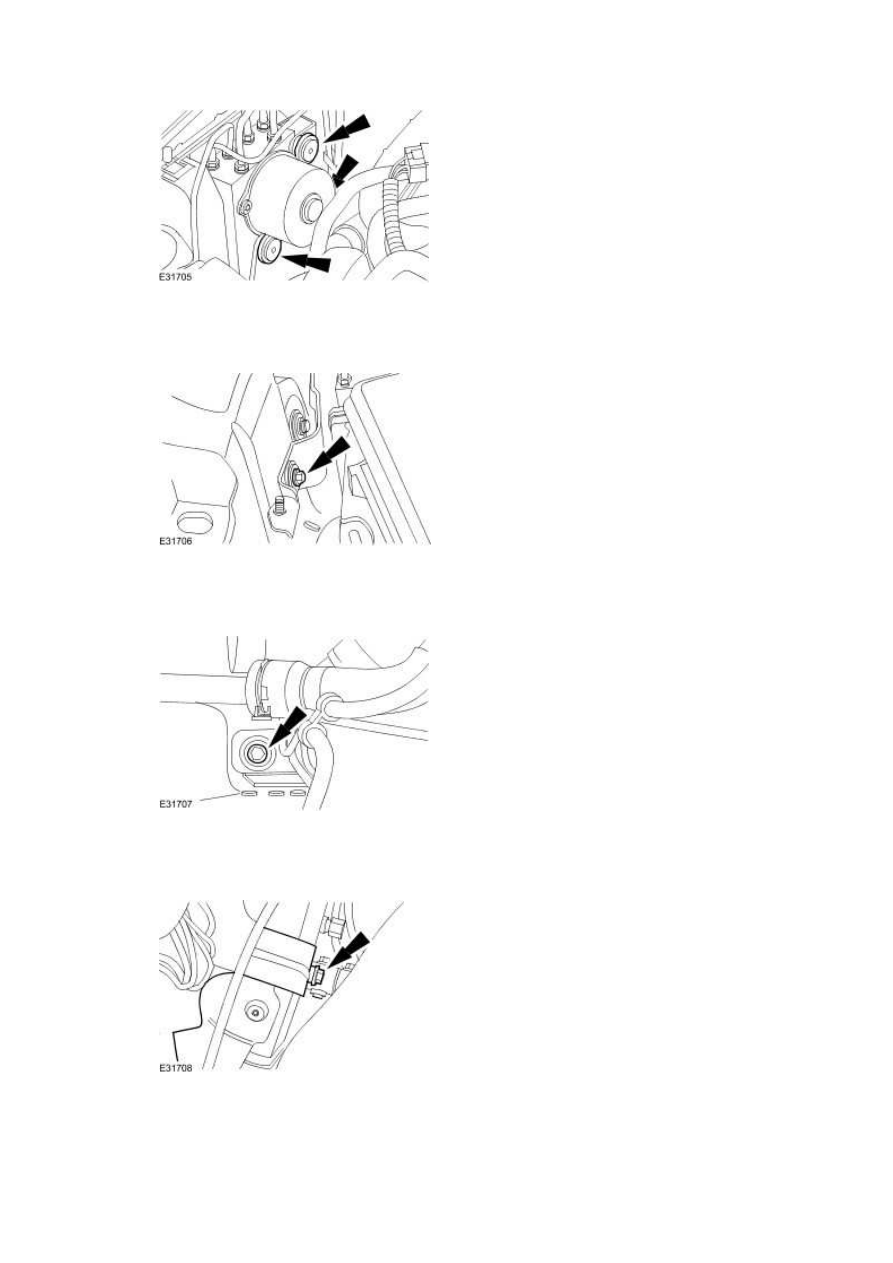

6 . Remove the hydraulic control unit mounting bracket upper retaining bolt.







7 . Remove the hydraulic control unit mounting bracket retaining bolt.







8 . Detach the hydraulic control unit mounting bracket.







9 . Remove the upper arm front retaining nut.







10 . NOTE:





Note the position of the upper arm retaining bolt locating tangs to aid installation.

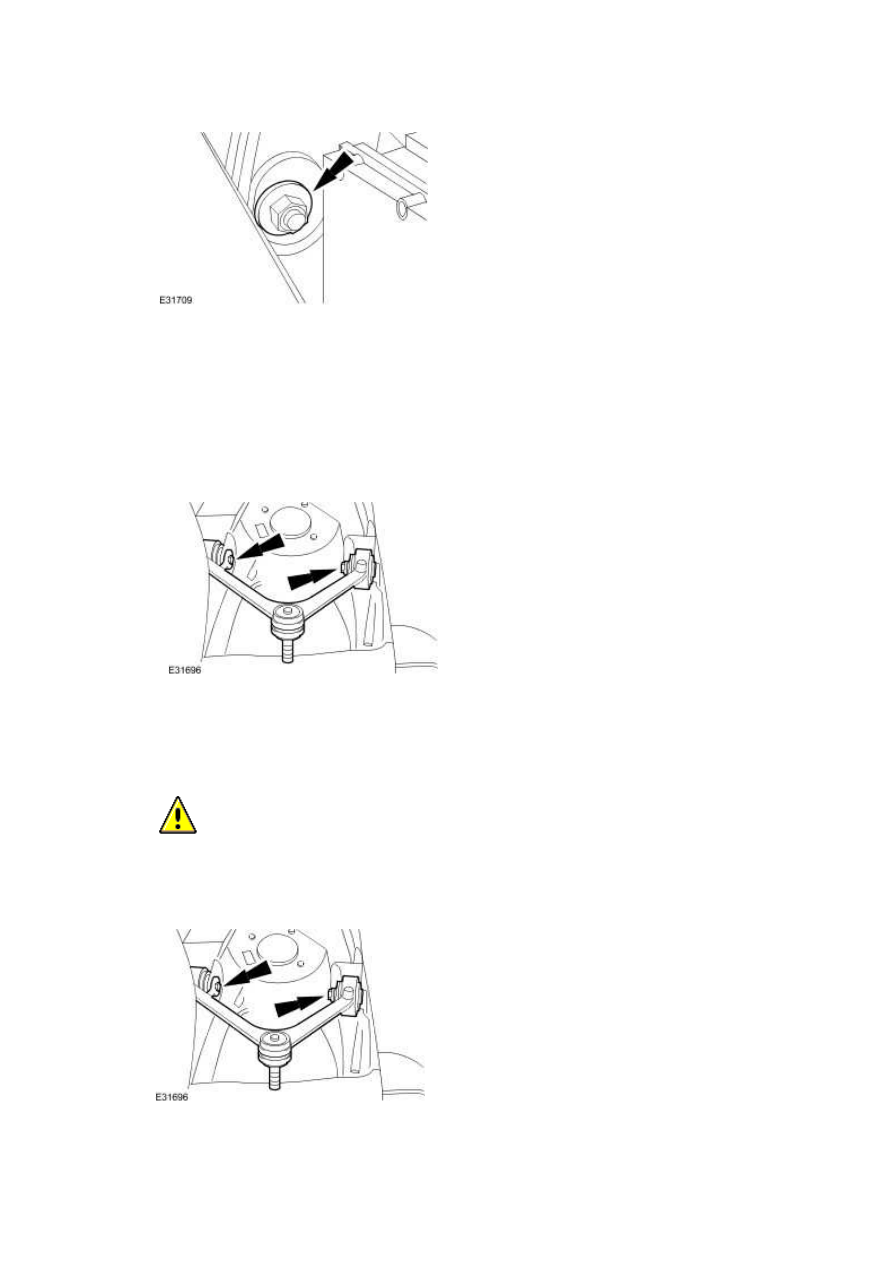

Remove the upper arm.







Installation



1

.



  CAUTION: Make sure the upper arm retaining bolt locating tangs are correctly

located. Failure to follow this instruction may result in damage to the component.





Install the upper arm.





www.
