Jaguar XJ (X350). Manual - part 63

Front Stabilizer Bar - 2.7L Diesel (60.10.01)

Removal



1 . Remove the front subframe.

For additional information, refer to

Front Subframe - 2.7L Diesel (76.10.05)







2 . Remove the front subframe spacer.







3 . Remove the stabilizer bar.







Installation



1 . To install, reverse the removal procedure.





Tighten to 55 Nm.





Front Stabilizer Bar Link (60.10.02)

Removal



1 . Raise and support the vehicle.

<<100-02>>







2 . Remove the stabilizer bar link retaining nut.







3 . Remove the stabilizer bar link.







Installation



1 . Install the stabilizer bar link.







2 . Install the stabilizer bar link retaining nut.

www.





Tighten to 43 Nm.











3 . Lower the vehicle.





4

.



NOTE:





The final tightening of the stabilizer bar retaining nut and bolt must be carried out with

the vehicle on its wheels.





Tighten to 70 Nm.









Stabilizer Bar Link Bushing (60.10.03)

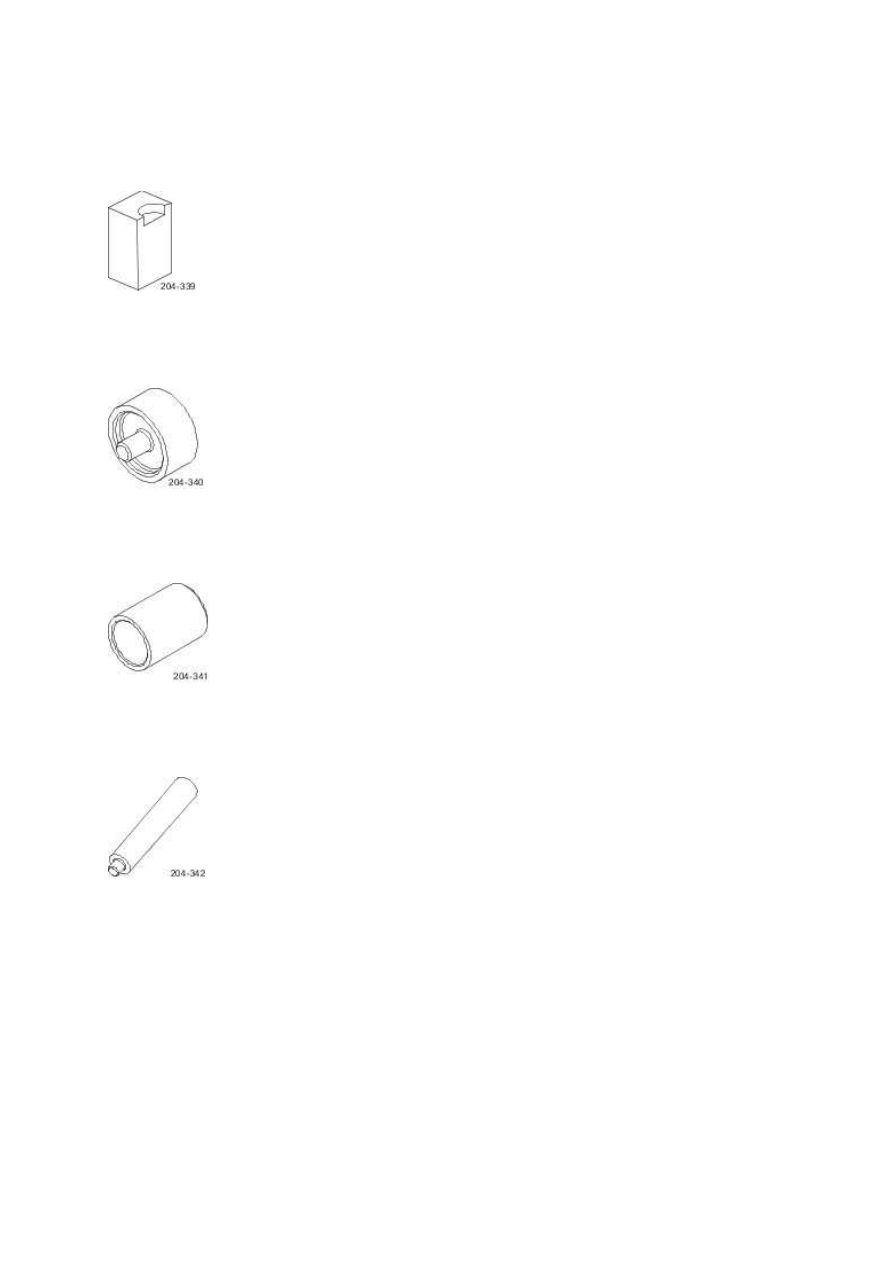

Special Service Tools





Support

204-339







Bush Installer

204-340







Support

204-341







Bush Remove

204-342

Removal



1 . Remove the rear lower arm.

For additional information, refer to





2 . Using the special tools remove the stabilizer bar link bushing.

www.
