Installation



1 . NOTE:





Apply water to lubricate the bushing.

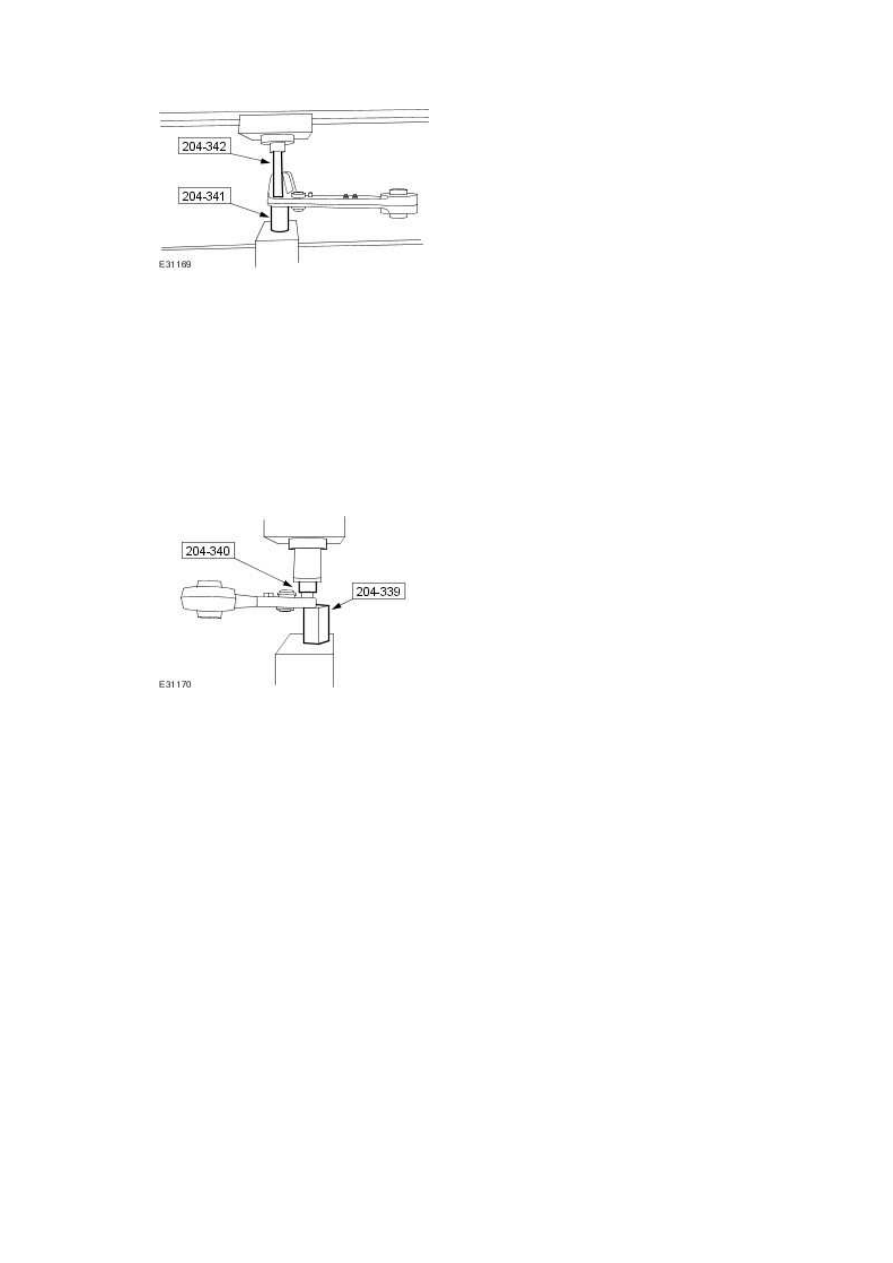

Using the special tools install the stabilizer bar link bushing.







2 . Install the rear lower arm.

For additional information, refer to









Upper Arm LH (60.35.41)

Removal



1 . Remove the air spring assembly.

<<204-05>>

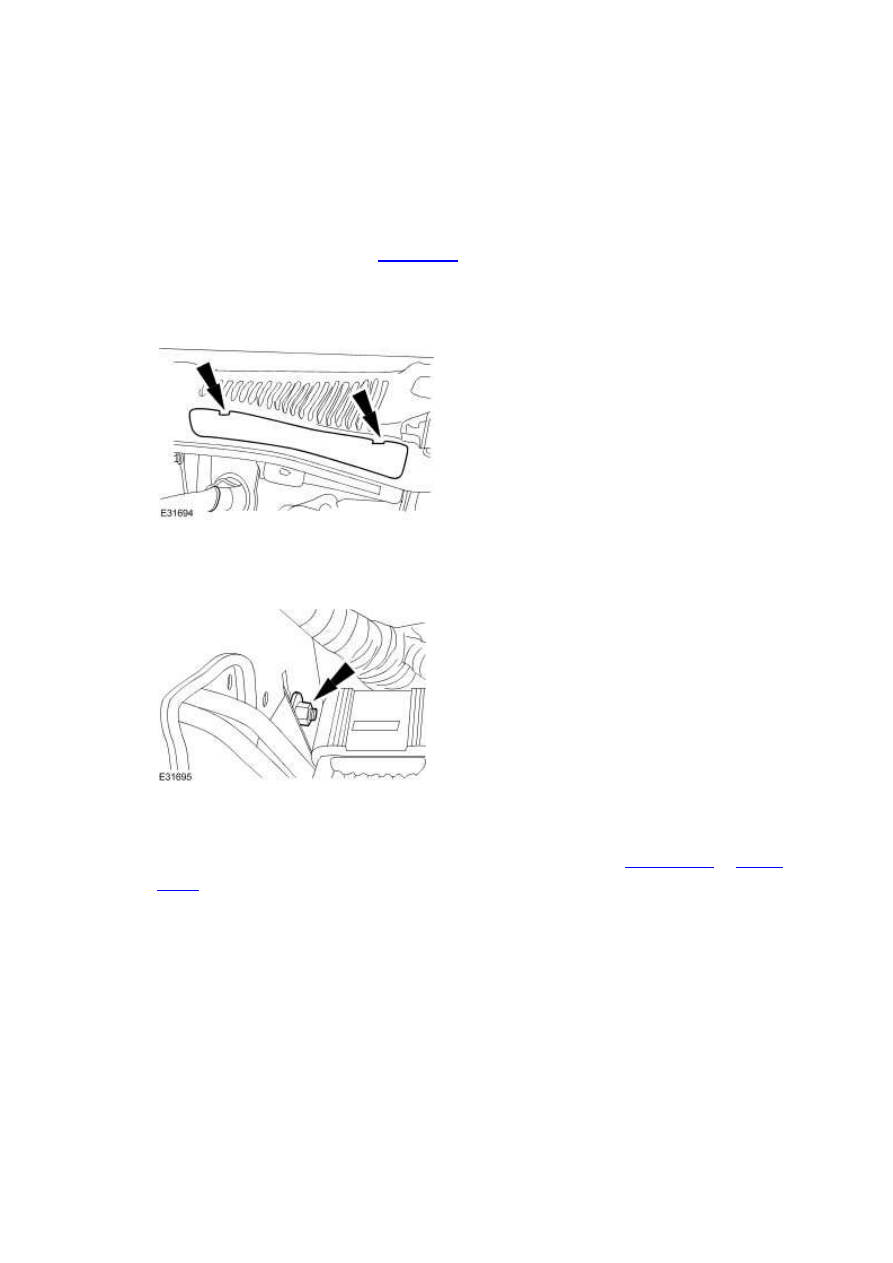

2 . Remove the cowl vent screen access panel.

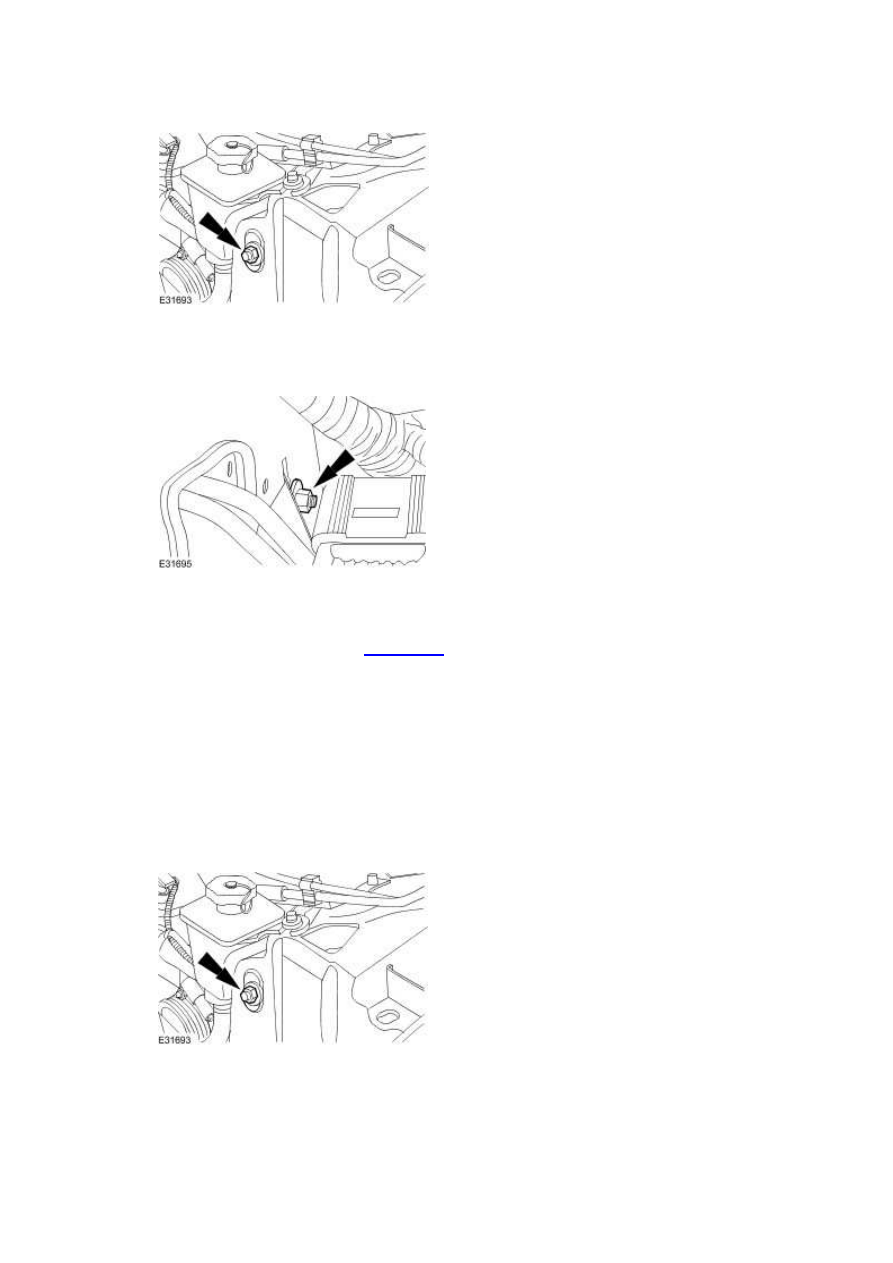

3 . Remove the upper arm rear retaining nut.







4

.



Remove the air cleaner assembly. For additional information, refer to

<<303-12A>>

 or

<<303-

12B>>

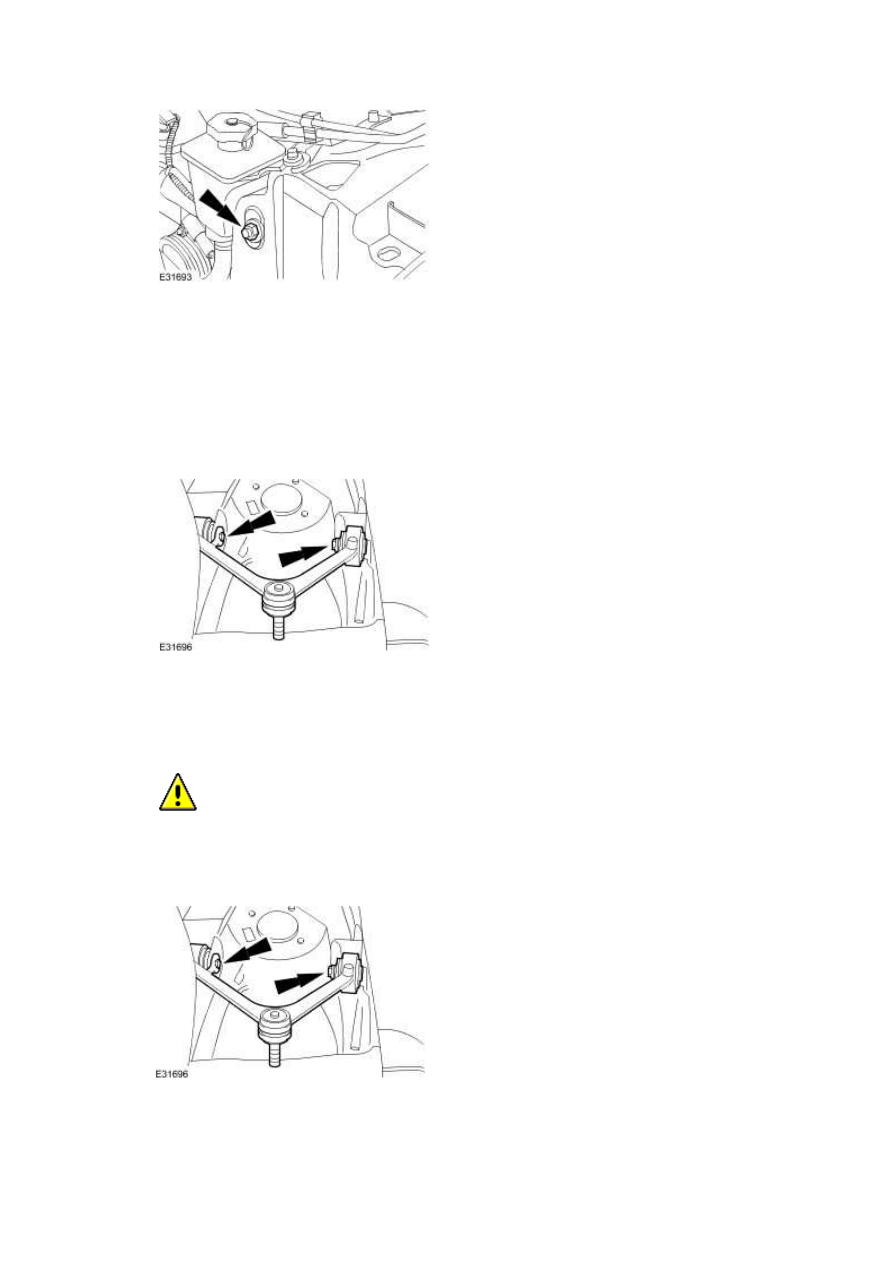

5 . Remove the upper arm front retaining nut.

www.







6 . NOTE:





Note the position of the upper arm retaining bolt locating tangs to aid installation.



Remove the upper arm.







Installation



1

.



  CAUTION: Make sure the upper arm retaining bolt locating tangs are correctly

located. Failure to follow this instruction may result in damage to the vehicle.





Install the upper arm.







2 . Install the upper arm front retaining nut.







3 . Install the upper arm rear retaining nut.







4 . Install the air spring assembly.

<<204-05>>







5

.



NOTE:





The final tightening of the Upper arm retaining nut must be carried out with the vehicle

on its wheels.





Tighten to 47 Nm.
