10 . NOTE:





Left-hand shown, right-hand similar.

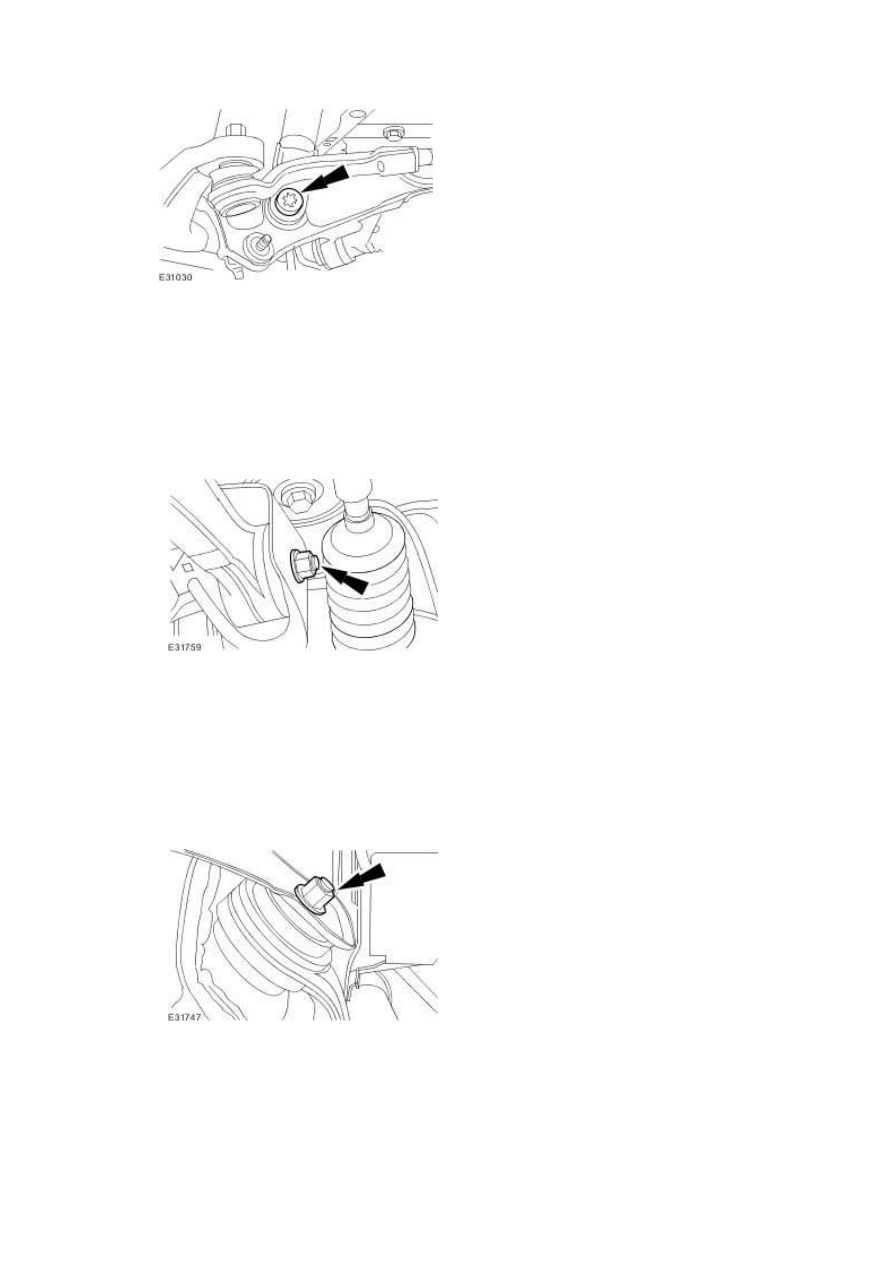

Tighten the rear lower arm retaining nut and bolt.







11 . NOTE:





Left-hand shown, right-hand similar.



Tighten the front lower arm retaining nut and bolt.

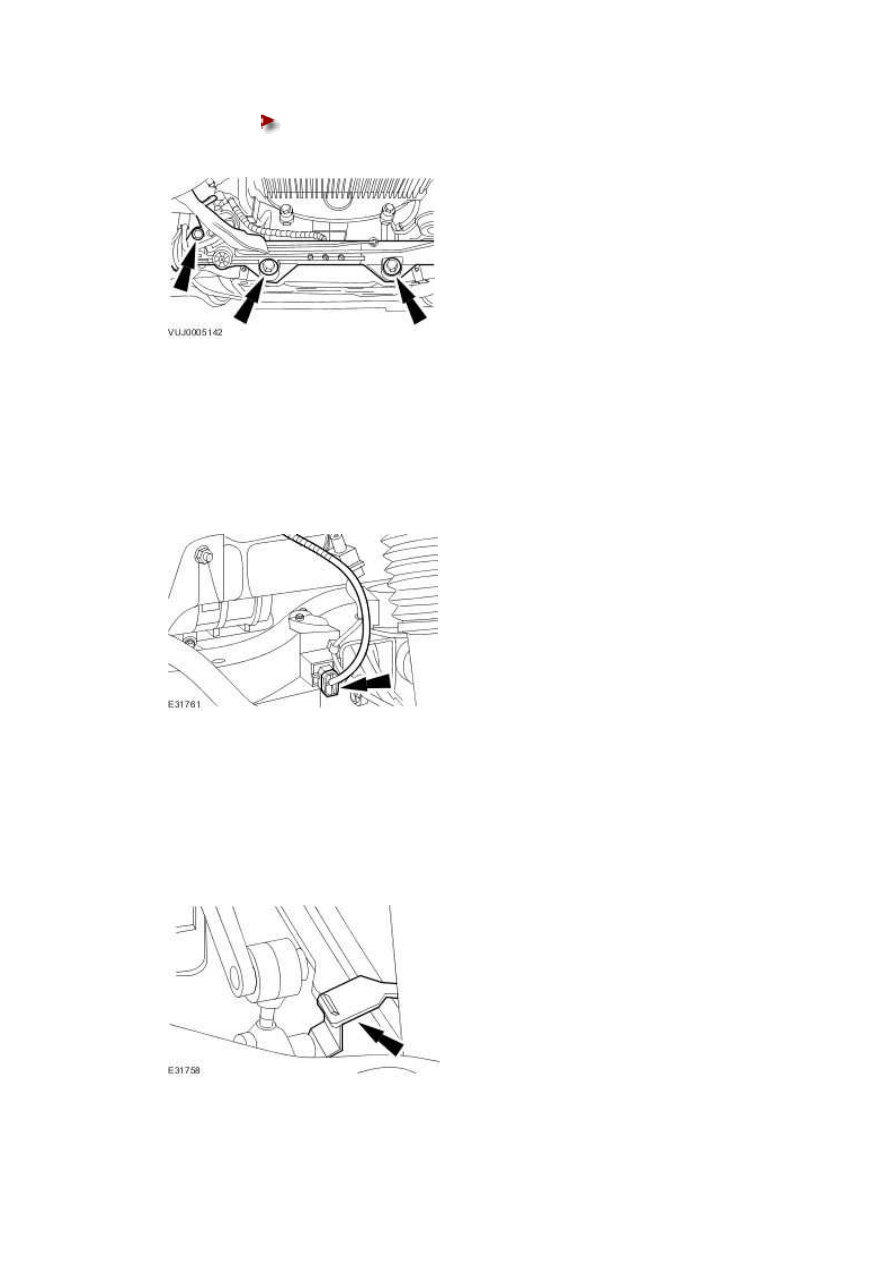

12 . Install the steering gear.





Tighten to 100 Nm.











13 . NOTE:





Left-hand shown, right-hand similar.



Connect the headlamp leveling sensor electrical connector.







14 . NOTE:





Left-hand shown, right-hand similar.



Attach the headlamp leveling sensor retaining clip.





www.



15 . NOTE:





Left-hand shown, right-hand similar.

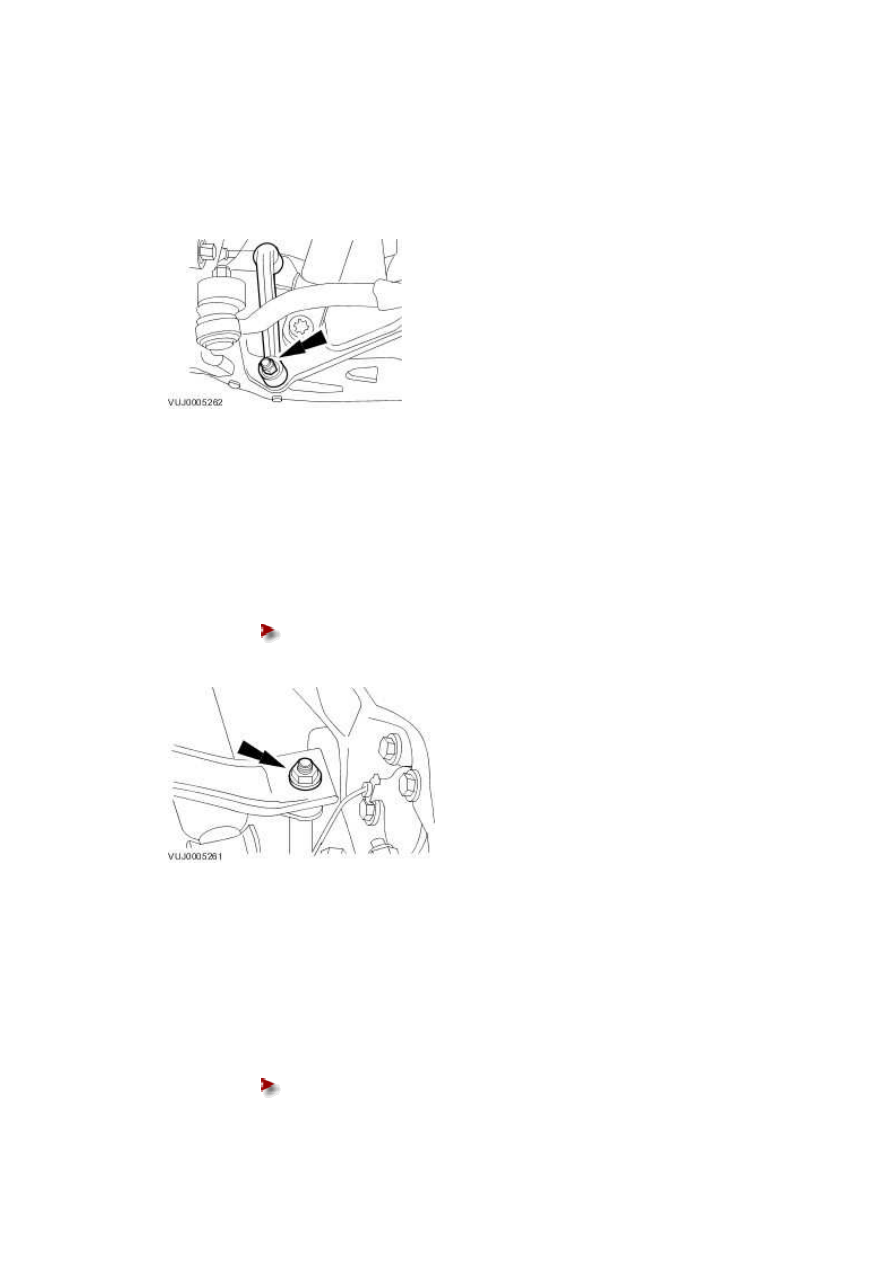

Install the stabilizer bar link.







16 . NOTE:





Left-hand shown, right-hand similar.



Attach the stabilizer bar link.





Tighten to 43 Nm.











17 . NOTE:





Left-hand shown, right-hand similar.

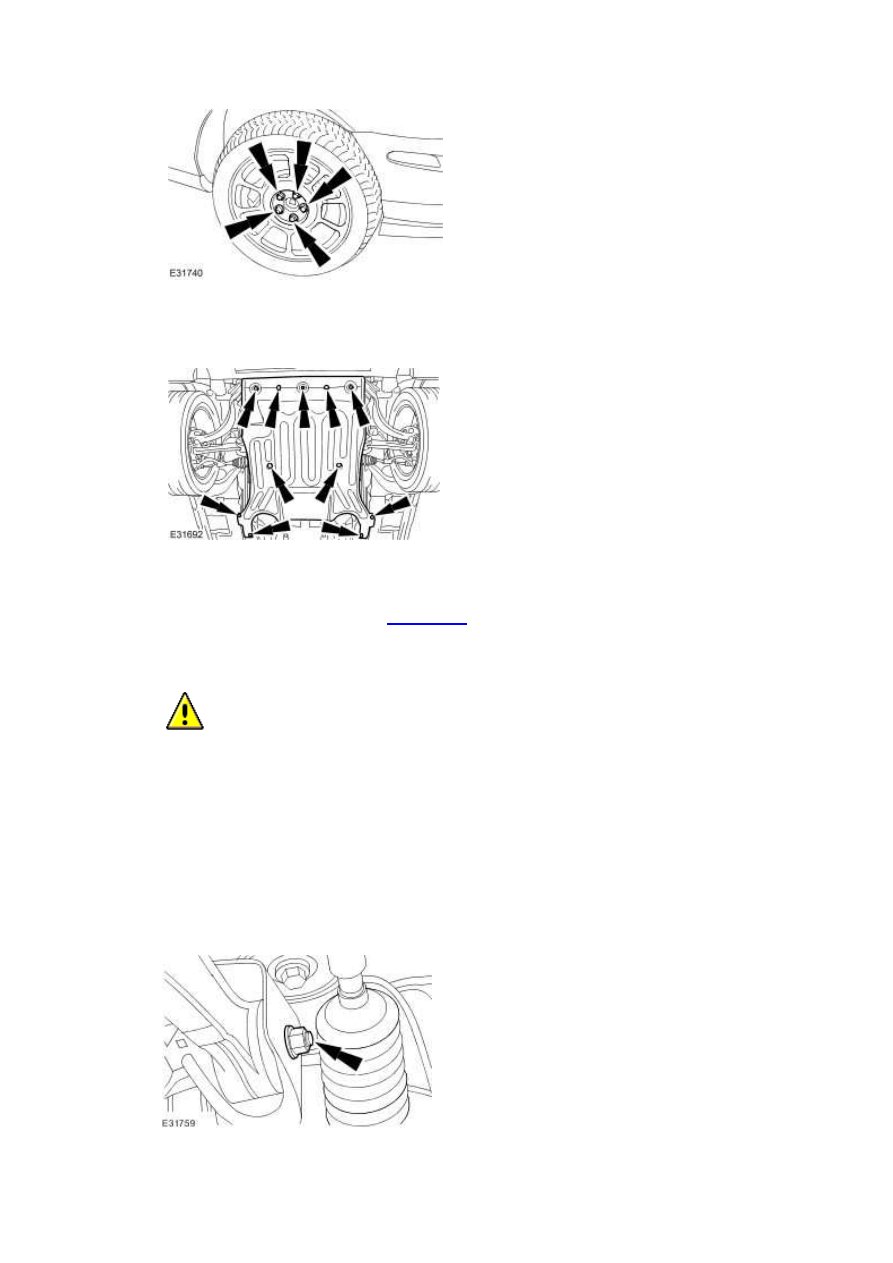

Install the front wheel and tire assembly.





Tighten to 125 Nm.











18 . Install the air deflector.







19 . Install the radiator splash shield.

<<501-02>>







20

.



  CAUTION: The final tightening of the rear lower arm inner retaining nut and bolt

must be carried out with the vehicle on its wheels. Failure to follow this instruction may

result in damage to the component.





NOTE:





Left-hand shown, right-hand similar.



Tighten to 175 Nm.
