Jaguar XJ (X350). Manual - part 54

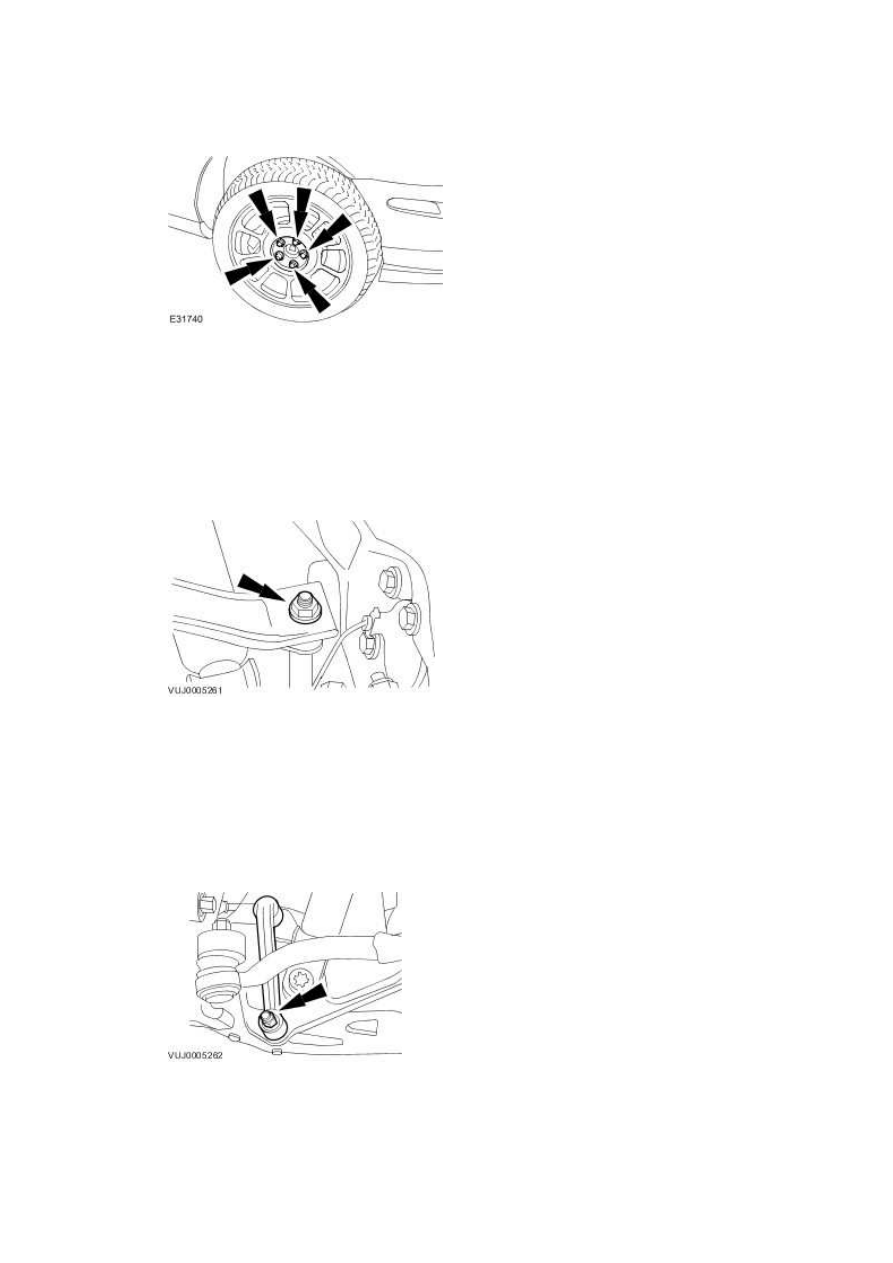

Remove the front wheel and tire assembly.







16 . NOTE:





Left-hand shown, right-hand similar.



Remove the stabilizer bar link retaining nut.







17 . NOTE:





Left-hand shown, right-hand similar.



Remove the stabilizer bar link.







18 . Detach the steering gear.







19 . NOTE:





Left-hand shown, right-hand similar.



Detach the headlamp leveling sensor retaining clip.







20 . NOTE:





Left-hand shown, right-hand similar.



Disconnect the headlamp leveling sensor electrical connector.





www.





Left-hand shown, right-hand similar.

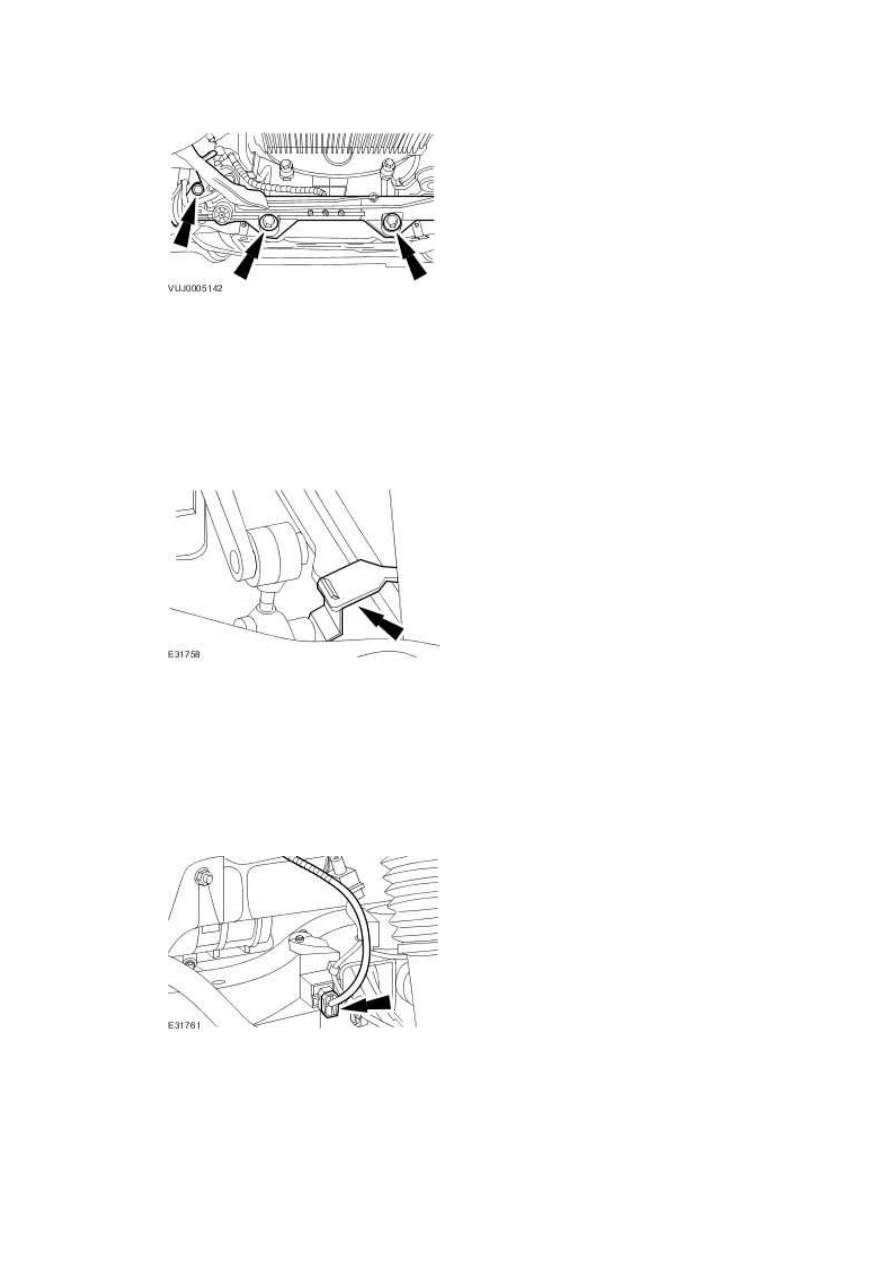

Loosen the front lower arm retaining nut and bolt.







22 . NOTE:





Left-hand shown, right-hand similar.



Loosen the rear lower arm retaining nut and bolt.







23 . NOTE:





Left-hand shown, right-hand similar.

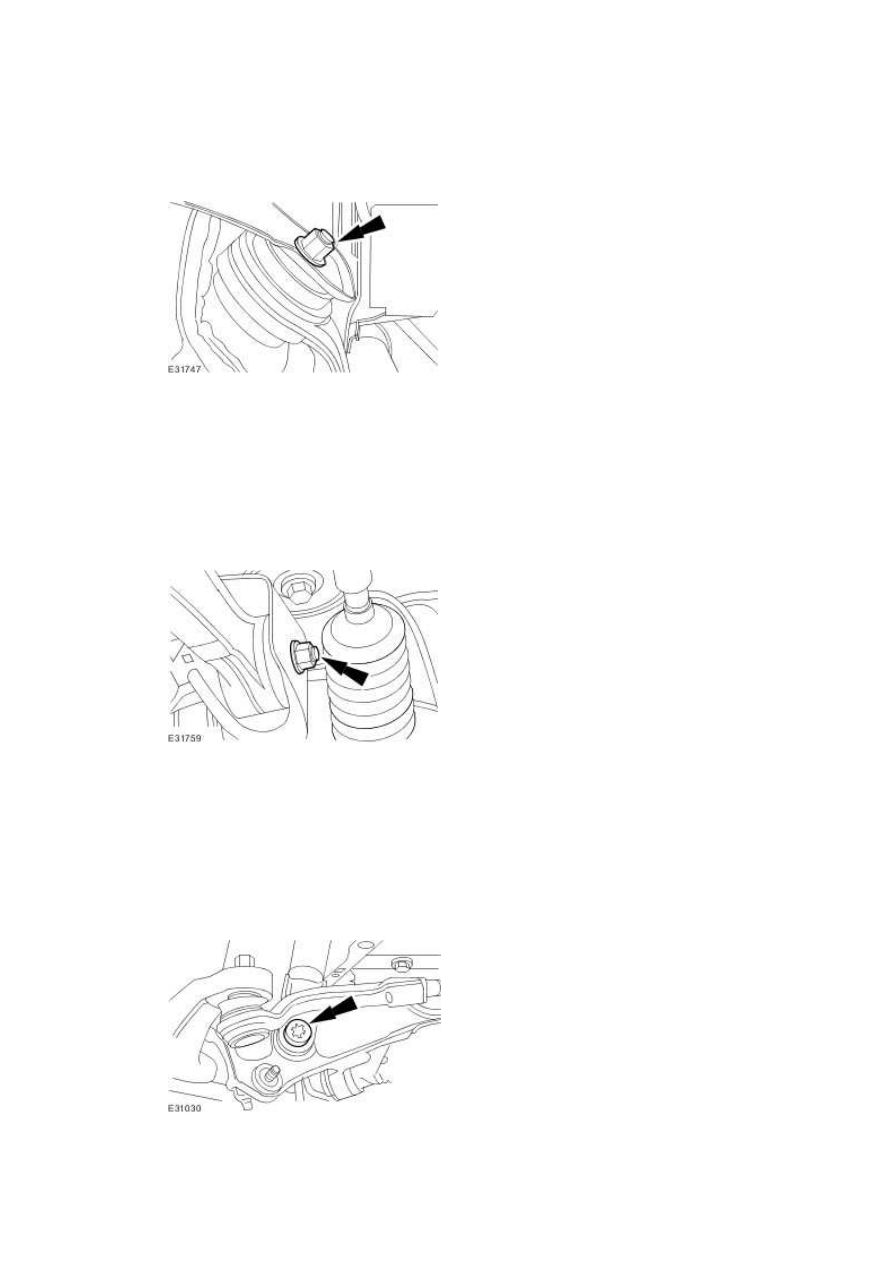

Detach the air spring assembly.





21 . NOTE:





24 . NOTE:





Left-hand shown, right-hand similar.

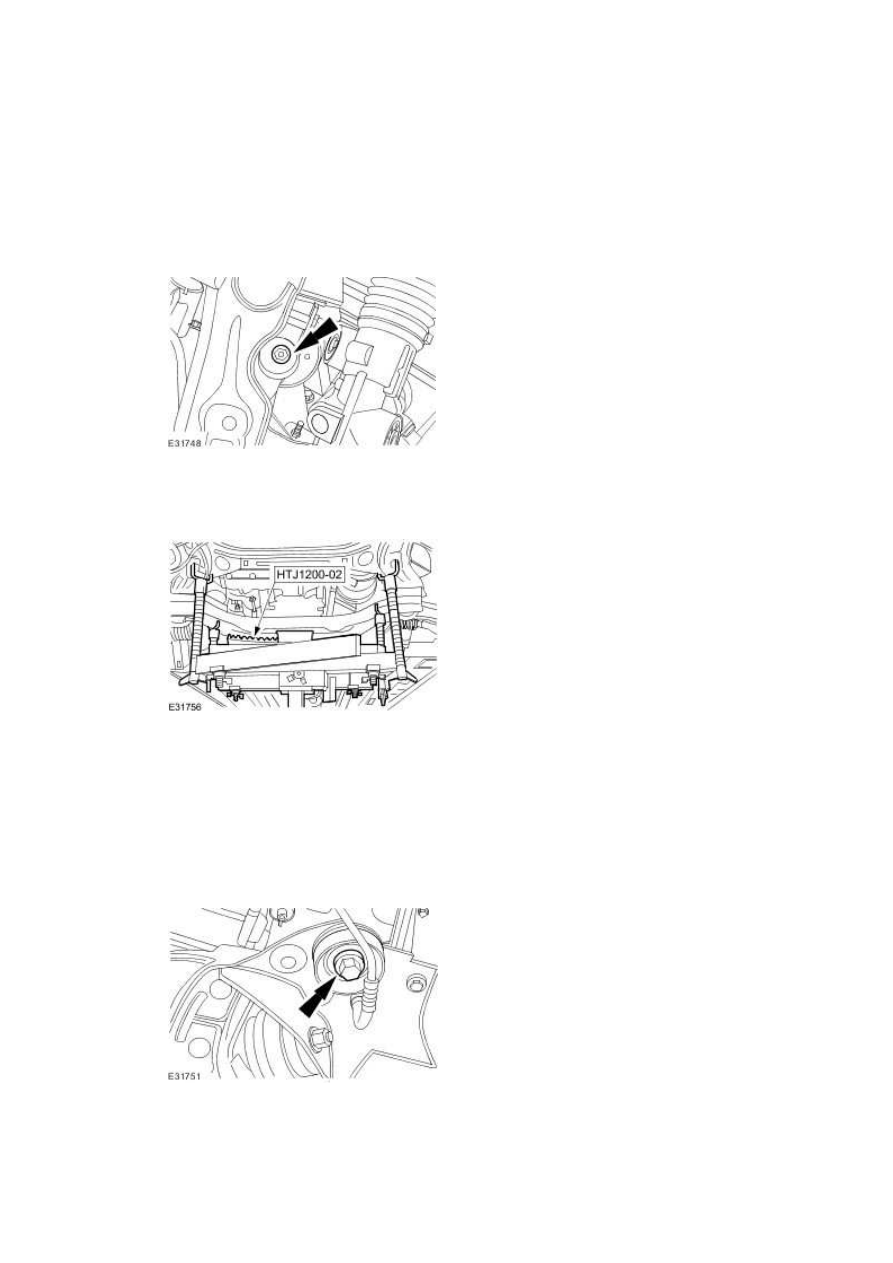

Detach the engine mount.







25 . Install the special tool.







26 . NOTE:





Left-hand shown, right-hand similar.



Remove the front subframe front retaining bolt.
