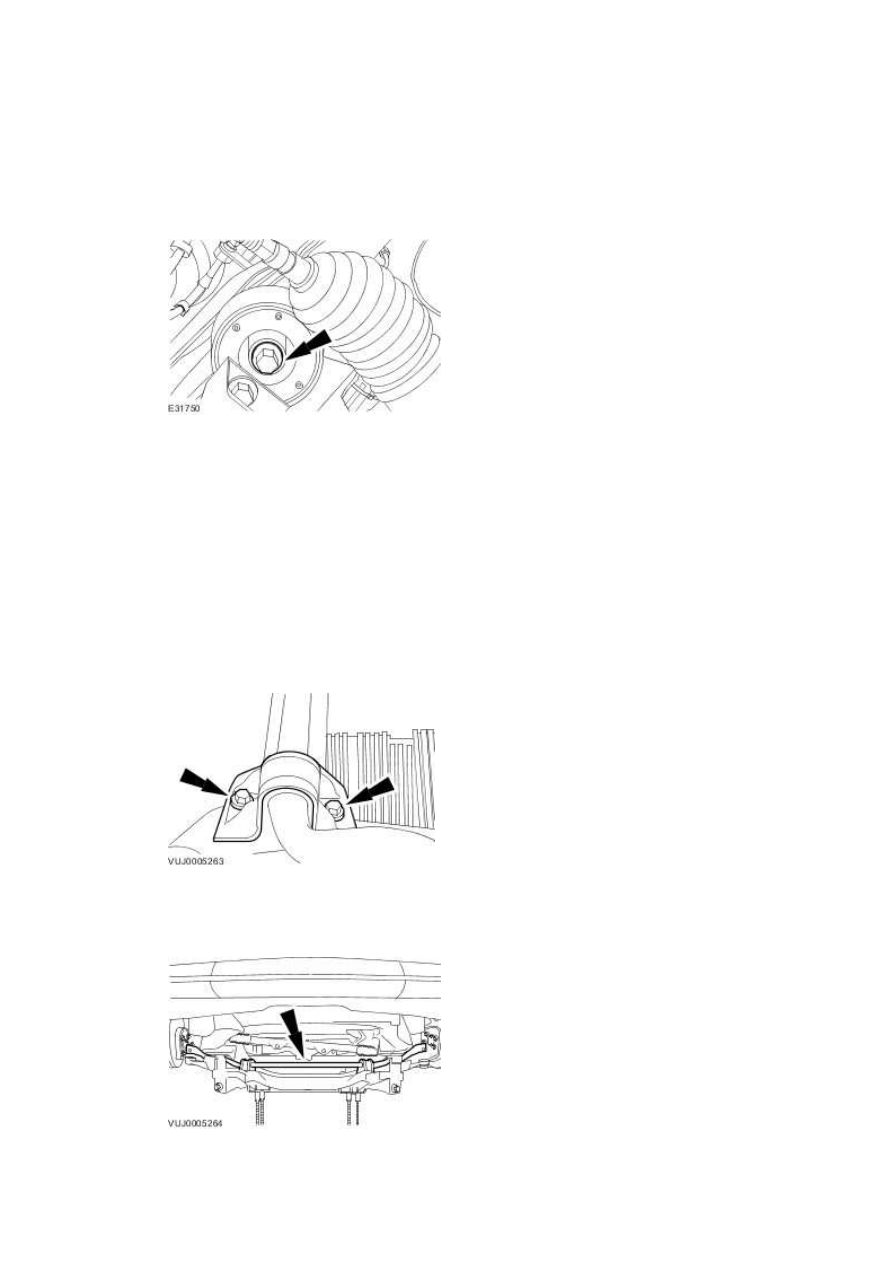

27 . NOTE:





Left-hand shown, right-hand similar.



Remove the front subframe rear retaining bolt.







28 . Lower the special tool by approximately 200 mm (7.9 in).





29 . NOTE:





Left-hand shown, right-hand similar.



Remove the stabilizer bar clamp.

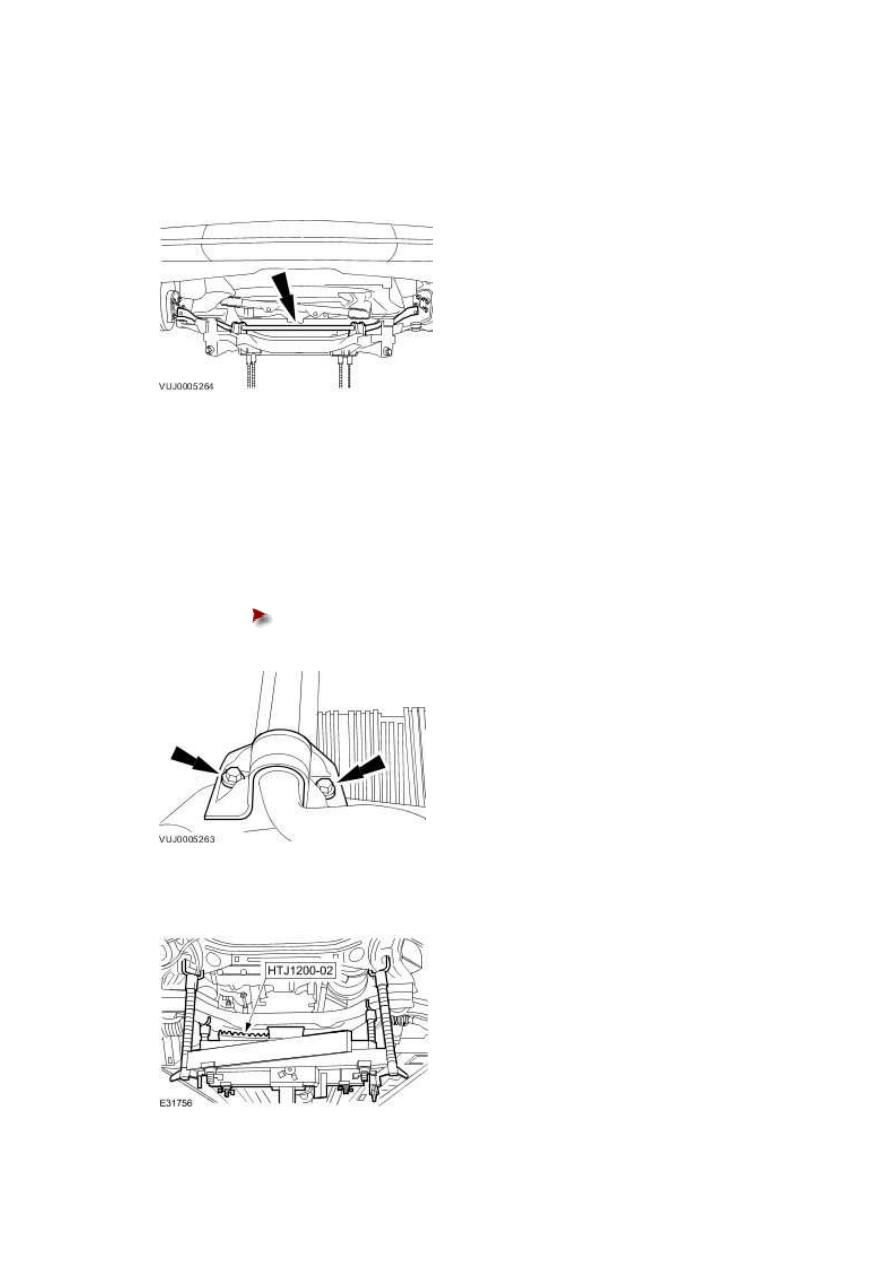

30 . Remove the stabilizer bar.







Installation



1 . Install the stabilizer bar







2 . NOTE:





Left-hand shown, right-hand similar.



Install the stabilizer bar clamp.





Tighten to 55 Nm.

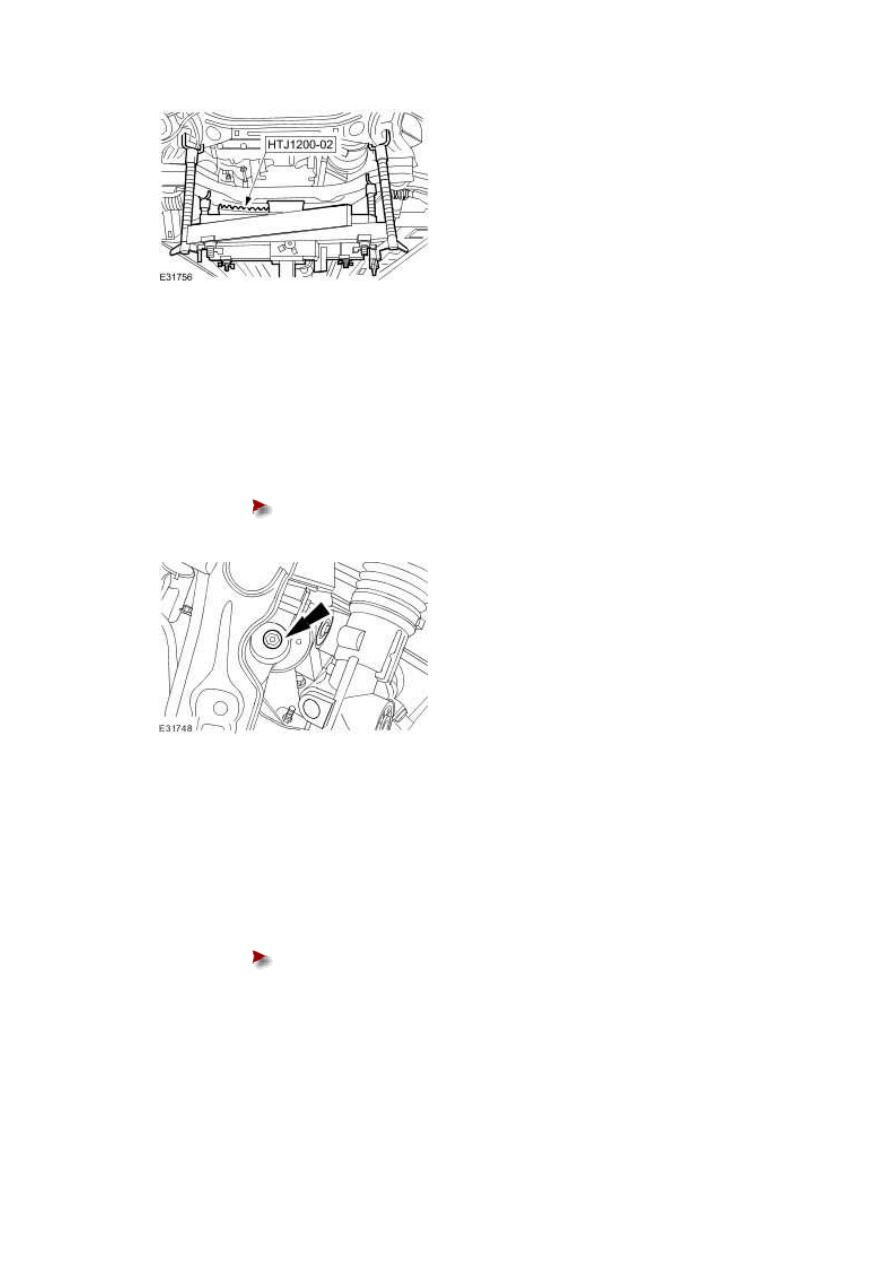

3 . Using the special tool, install the front subframe.





www.



4 . Check the front subframe alignment.

<<502-00>>

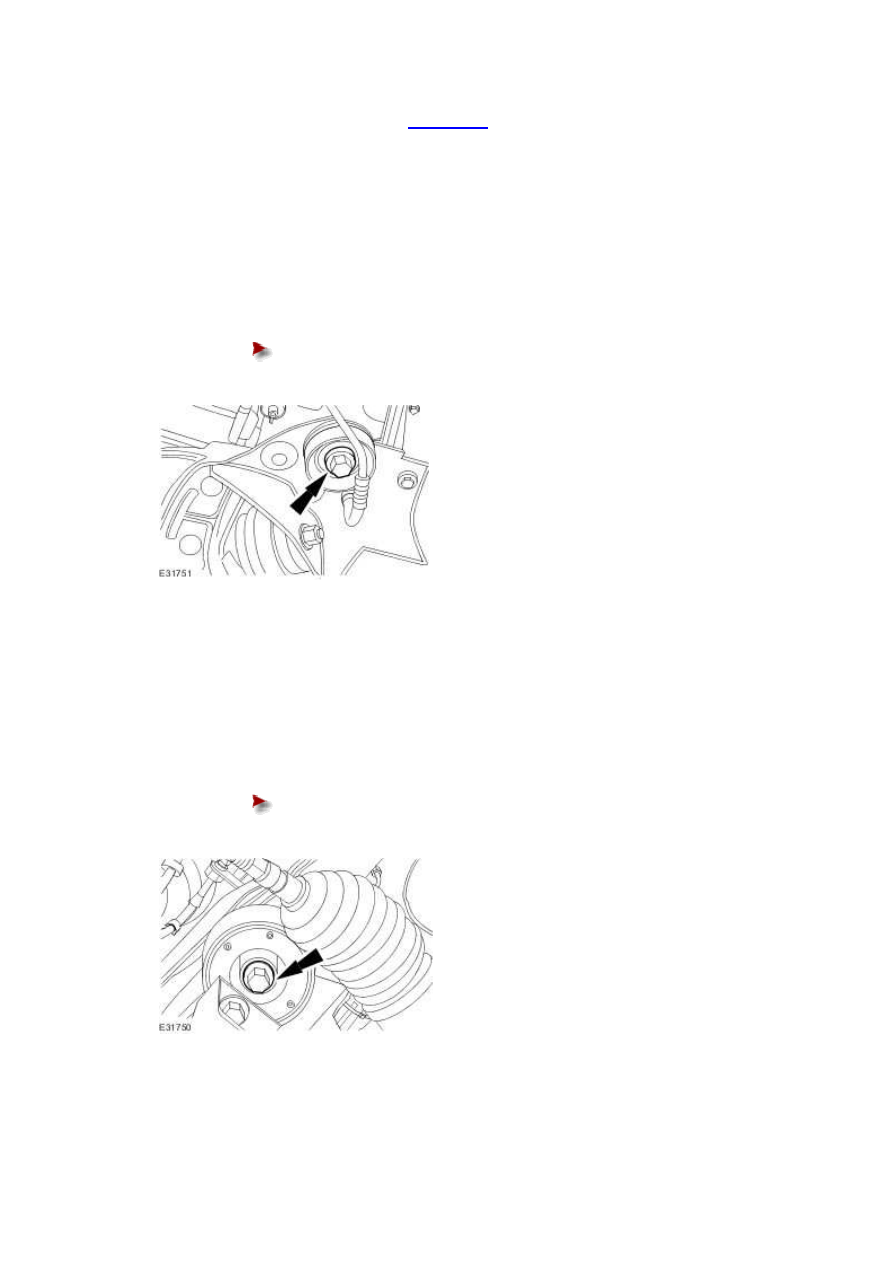

5 . NOTE:





Left-hand shown, right-hand similar.



Install the front subframe front retaining bolt.





Tighten to 200 Nm.











6 . NOTE:





Left-hand shown, right-hand similar.



Install the front subframe rear retaining bolt.





Tighten to 115 Nm.











7 . Remove the special tool.







8 . NOTE:





Left-hand shown, right-hand similar.



Attach the engine mount.





Tighten to 55 Nm.











9 . NOTE:





Left-hand shown, right-hand similar.



Attach the air spring assembly.





Tighten to 175 Nm.
